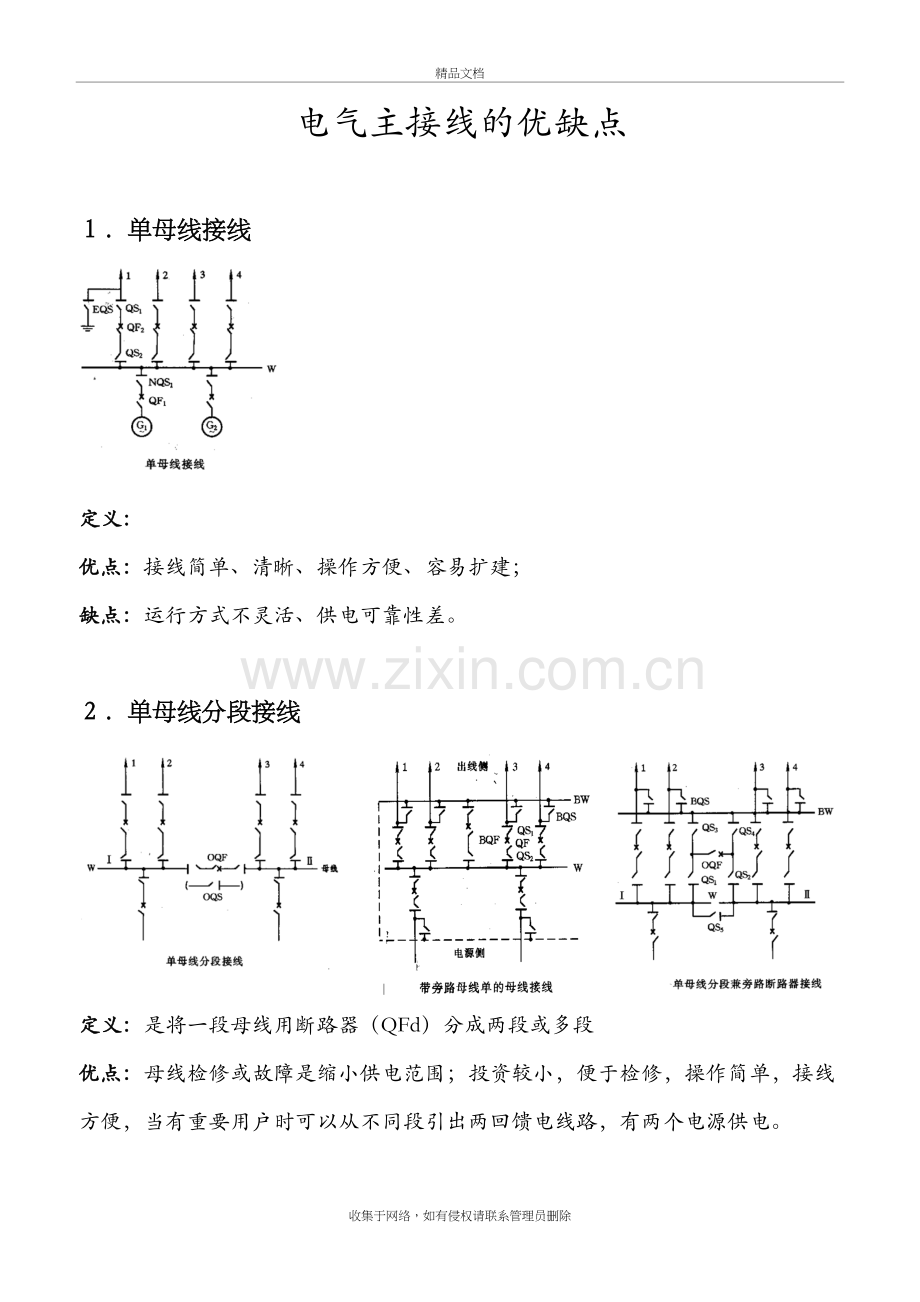

电气主接线的优缺点精品文档电气主接线的优缺点单母线接线定义：优点：接线简单、清晰、操作方便、容易扩建；缺点：运行方式不灵活、供电可靠性差。单母线分段接线定义：是将一段母线用断路器（QFd）分成两段或多段优点：母线检修或故障是缩小供电范围；投资较小，便于检修，操作简单，接线方便，当有重要用户时可以从不同段引出两回馈电线路，有两个电源供电。缺点：当一段母线或母线隔离开关故障或检修时，必须断开该分段上的所有电源或出线，这样减少了系统的发电量，并使该分段单回路供电的用户停电。双母线接线 定义：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过联络断路器并联运行。优点：与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断。缺点：每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。双母线分段接线优点：可缩小母线故障停电范围、提高供电可靠性、灵活性；有两组母线可以互为备用，便于扩建，可以向母线左右任意一个方向延生扩建，检修任一母线时，隔离开关仅仅使本回路断开。缺点：保护及二次接线复杂。造价高，增加了一组母线及其隔离开关，增加了配电装置构架及占地面积；母线故障检修时隔离开关作倒换操作电气，容易误操作，可以安装断路器的联锁装置。双母线带旁路接线定义：双母线接线就是在双母线的基础上，增设旁路母线。优点：具有双母线的优点，当线路（主变压器）断路器检修时，仍可继续供电。缺点：旁路的倒换操作比较复杂，增加了误操作的机会，也使保护及自动化系统复杂化，投资费用较大。双母线分段带旁路接线定义：双母线分段带旁路接线就是在双母线带旁路接线的基础上，在母线上增设分段断路器。优点:具有双母线带旁路的优点。缺点：投资费用较大，占用设备间隔较多。一般采用此种接线的原则为：(1) 当设备连接的进出线总数为12-16回时，在一组母线上设置分段断路器。(2) 当设备连接的进出线总数在17回及以上时，在两组母线上设置分段断路器。73/2接线（一台半断路器接线） 定义：3/2断路器接线就是在每3个断路器中间送出2回回路，一般用于500KV（或重要220KV）的电网的母线主接线。优点：（1） 运行调度灵活，正常时两条母线和全部断路器运行，成多路环状供电。（2） 检修时操作方便，当一组母线停电时，回路不需要切换，任一台断路器检修，各回路仍按原接线方式不需要切换；（3） 运行可靠，每一回路由两台断路器供电，母线发生故障时，任一回路都不停电。缺点：使用设备较多，特别是断路器和电流互感器，投资费用大，保护接线复杂。桥式接线（分为内桥外侨） 定义：两回电源引入线分别经断路器接入两台主变压器，并在两条电源引入线间用带断路器的横向母线将他们连接起来，构成桥式接线。优点：电源线路故障时，不影响供电；在变压器不需要经常切换时，内桥接线方便，正常运行时桥路断路器处于闭合状态。此接线方案高压电气少，布置简单，造价低、投资少，经过布置可过渡成单母线或双母线接线。缺点：主变压器故障时，将造成短时供电。恢复供电的操作程序复杂。1）变压器的切除和投入较复杂，动作两台断路器，影响统一线路的暂时停运。 2）桥连断路器检修时，两个回路需解列运行。 3）出线断路器检修时，线路需较长时期停运。 单元接线扩大单元接线 发电机和变压器直接连成一个单元，称为发电机-变压器单元接线（简称单元接线），这种接线应用在将发电机发出的全部电能升高电压输入电网的电站中。根据变压器的不同，分为发电机-双绕组变压器单元接线和发电机三绕组变压器（自耦）单元接线。（1） 发电机-双绕组变压器单元接线 定义：发电机和变压器直接连成一个单元，发电机侧不设母线，也不装断路器或隔离开关，用变压器高压侧断路器与电网并列，发电机与变压器容量想当。 如果没有电网供给自用电，亦可在发电机出口装设隔离开关，为了在机组停电时，可从高压侧供给自用电，亦可装设发电机出口断路器。（2） 发电机-三绕组变压器（自耦）单元接线 有两个升高电压等级，主要选用三组或自耦变压器。 为了在发电机停止工作时，还能保持高压和中压电网之间的联系，应在发电机 与变压器之间装设断路器。 两个或三个元件合用一个断路器（在高压侧）；发电机电压侧没有直接联系可 不设母线。发电机和变压器间是否设断路器，要视变压器连接几个电压来确定。如发电机停运后，仍要保持高中压间的联系，则必须装设开关电器。扩大单元接线：可进一步减少变压器和断路器的数目，节省占地面积 优点：单元接线简单，开关设备少，操作简单以及因不设发电机电压级母线，而在发电机和变压器之间采用封闭母线，使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时，有所减小。缺点：存在如下技术问题：（1）当主变压器或厂总变压器发生故障时，除了跳主变压器高压 侧出口断路器外，还需跳发电机磁场开关。（2）发电机定子绕组本身故障时，若变压器高压侧断路器失灵拒跳，则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸；若因通道原因远方跳闸信号失效，则只能由对侧后备保护来切除故障，这样故障切除时间大大延长，会造成发电机、主变压器严重损坏。 多角形接线 定义：多角形就是没有母线直接将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。优点：所用设备少、投资小、运行的灵活性和可靠性较好。正常情况下为双重连接，任何一台断路器检修都不影响送点，由于没有母线在连接的任一部分故障时，对电网的运行影响较小。缺点：回路数受到限制，当环形接线中有一台断路器检修时，就要开环运行，此时当其他回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环时间俞长，缺点愈大，环中的断路器数量越多，开环检修的机会越大，所以一般只采用四角形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。四边形的保护接线比较复杂，一、二次回路倒换操作较多。四角形接线优点、缺点优点：（1）所用的断路器数目比单母线分段接线和双母线接线还少一台，却具有双母线接线的可靠性，任一断路器检修时，只需断开其两侧的隔离开关，不会引起任何回路停电；没有母线，因而不存在因母线故障所产生的影响，任一回路故障时只跳开与它的2台断路器，不会影响其他回路的正常工作，操作方便，所有隔离开关只用于检修时隔离电源，不作操作之用，不会发生带负荷断开隔离开关的事故。缺点：检修任何一台断路器时，多角形就开环运行，如果此时出现故障，又有断路器自动跳开，将使供电造成紊乱，运行方式变化大，在闭环和开环情况下，流过的工作电流差别大，给电气设备的选择带来困难，其继电保护装置 复杂，不便于扩建。 收集于网络，如有侵权请联系管理员删除
