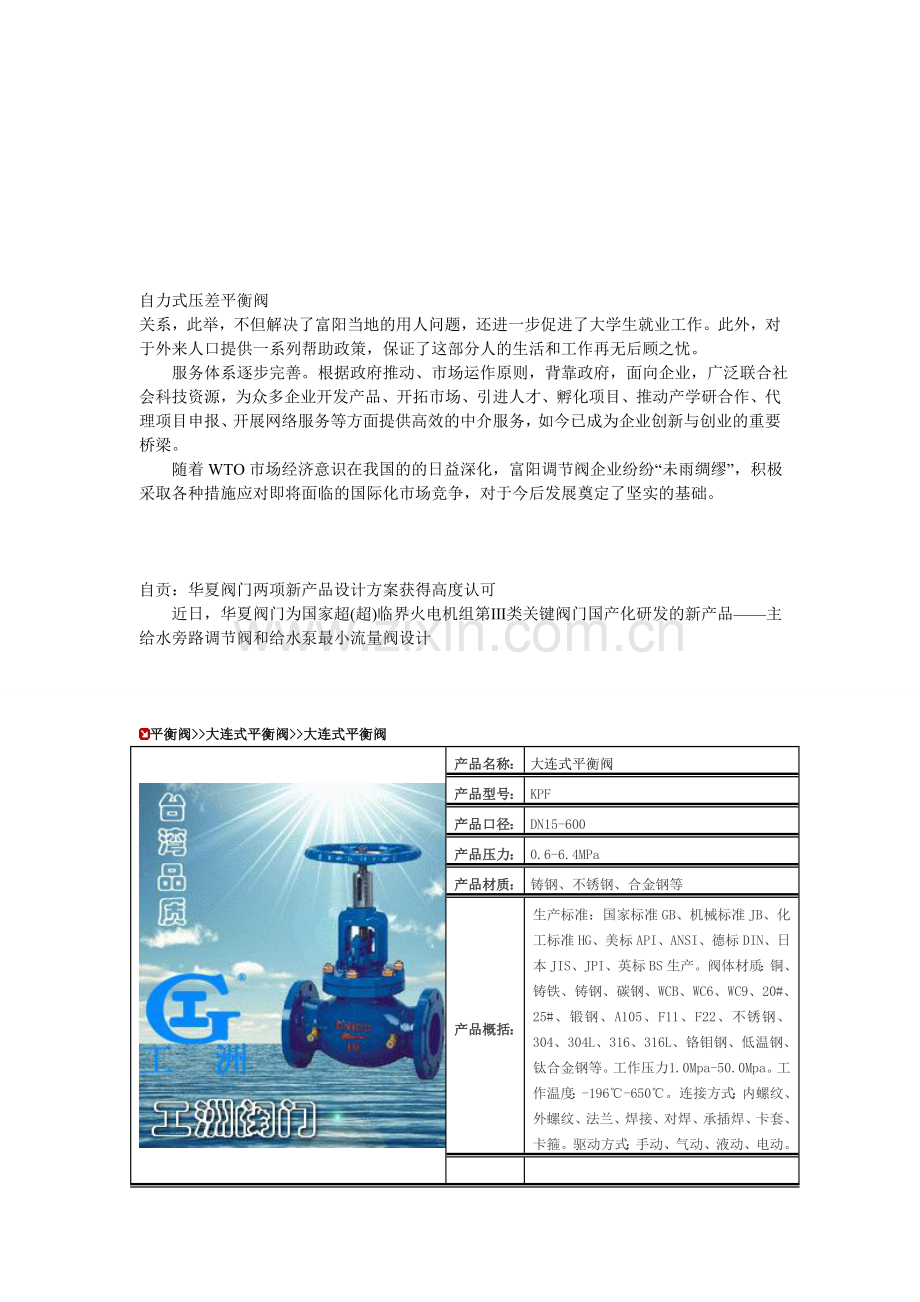

自力式压差平衡阀
关系，此举，不但解决了富阳当地的用人问题，还进一步促进了大学生就业工作。此外，对于外来人口提供一系列帮助政策，保证了这部分人的生活和工作再无后顾之忧。
服务体系逐步完善。根据政府推动、市场运作原则，背靠政府，面向企业，广泛联合社会科技资源，为众多企业开发产品、开拓市场、引进人才、孵化项目、推动产学研合作、代理项目申报、开展网络服务等方面提供高效的中介服务，如今已成为企业创新与创业的重要桥梁。
随着WTO市场经济意识在我国的的日益深化，富阳调节阀企业纷纷“未雨绸缪”，积极采取各种措施应对即将面临的国际化市场竞争，对于今后发展奠定了坚实的基础。

自贡：华夏阀门两项新产品设计方案获得高度认可
近日，华夏阀门为国家超(超)临界火电机组第Ⅲ类关键阀门国产化研发的新产品——主给水旁路调节阀和给水泵最小流量阀设计

平衡阀>>大连式平衡阀>>大连式平衡阀

产品名称：
大连式平衡阀
产品型号：
KPF
产品口径：
DN15-600
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息

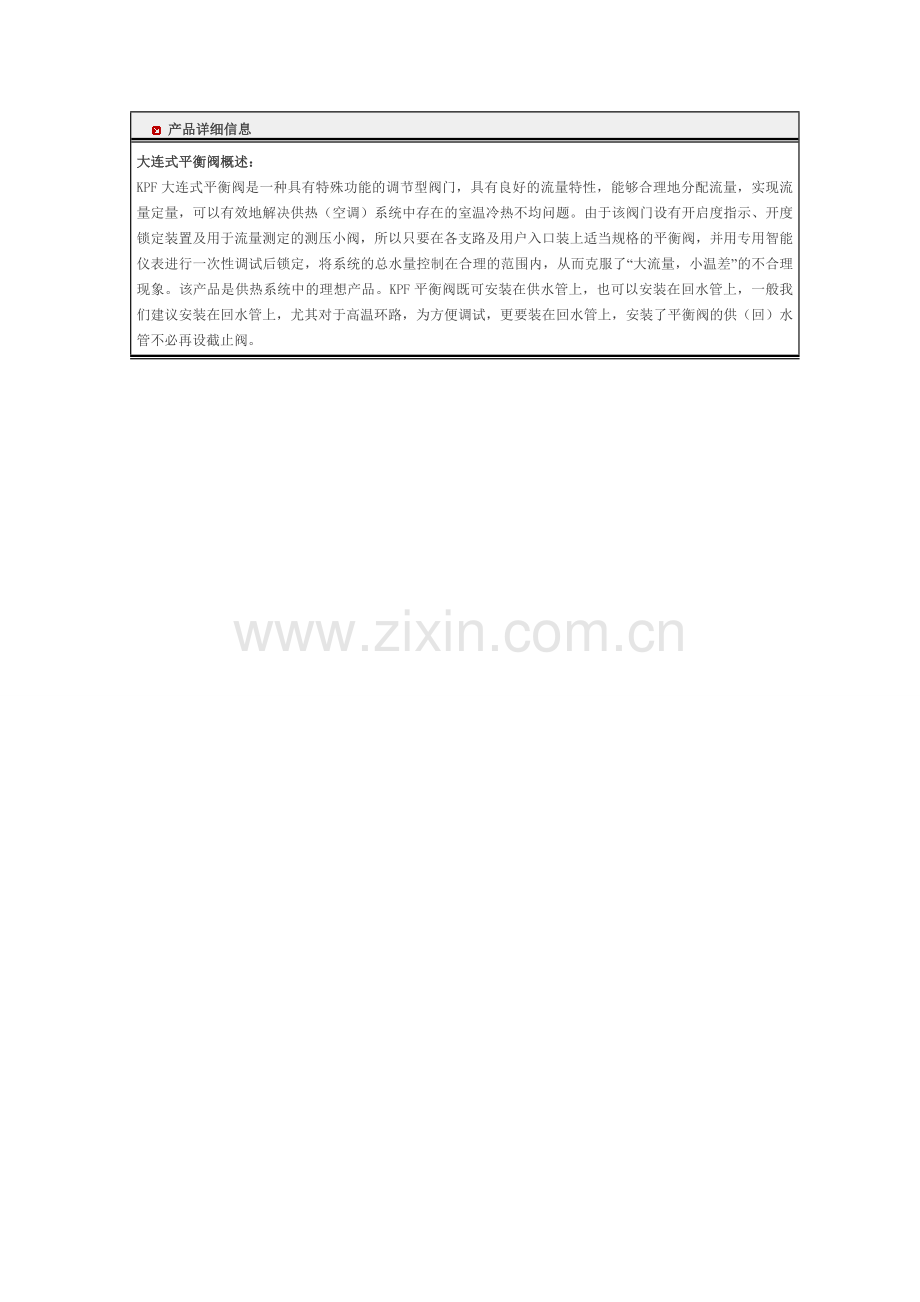

大连式平衡阀概述：
KPF大连式平衡阀是一种具有特殊功能的调节型阀门，具有良好的流量特性，能够合理地分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。KPF平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

平衡阀>>流量平衡阀>>蝶式流量平衡阀

产品名称：
蝶式流量平衡阀
产品型号：
KPF
产品口径：
DN15～600
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
蝶式流量平衡阀概述：
KPF-16蝶式流量平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以中要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品.

蝶式流量平衡阀主要零件材料：

零件名称
阀体、阀盖、手轮、填料压套
阀杆、密封圈
阀杆螺母
垫圈
填料
材料
铸钢、灰铸铁、黄铜
不锈钢
铸铜
橡胶石棉板
膨胀石墨

蝶式流量平衡阀主要外形安装尺寸:

型 号
公称通径
安装方式
阀长L(mm)
管螺纺或法兰直径(mm)
螺丝孔中心距(mm)
KPF-10/16管螺纹
DN15
管螺纹
90
1/2"

DN20
100
3/4"

DN25
120
1"

10KPF-10/16截止阀
DN32
法兰连接
180
135
100
DN40
200
145
110
DN50
230
160
125
DN65
290
180
145
DN80
310
195
160
DN100
350
215
180
DN125
400
245
210
DN150
480
280
240
KPF-10/16蝶型
DN200
380
335
295
DN250
440
405
355
DN300
480
460
410
DN350
490
520
470
DN400
550
580
525
DN450
610
640
585
DN500
680
715
650
DN600
740
840
770

首页>>产品中心>>WM105型动态流量平衡阀

一、使用范围：
本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度的数字显示，可直观调到任一位置，并可锁定。
WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。目前在一些管纲系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管纲系统中液体流动状况，达到管纲液体平衡和节约能源的目的。
在双管纲工程改造中，应用此阀门仍可节约能源，得到较好效果。
二、使用范围：
型号
SP15-
SP45F-10
备注
试验压力
1.5MPa(15kgf/cm2)

工作压力
1MPa(10≤℃kgf/cm2)
工作温度
≤120℃
适用介质
水、油和其他液体
特性曲线
等百分比
安装使用范围
管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉
三、SP45平衡阀性能参数：
DN
D
D1
D2
N-d
h
L
H
重量KG
50
140
110
90
4-14
16
230
195
10
65
160
130
110
4-14
16
270
220
13
80
190
150
128
4-18
18
310
230
18
100
210
170
148
4-18
18
350
260
23
125
240
200
178
8-18
18
400
290
34
150
265
225
202
8-18
18
480
330
40
200
320
280
254
8-18
22
533
400

250
375
335
309
12-18
24
622

300
440
395
363
12-22
24
698

四、SP15内螺纹数字锁定平衡阀尺寸参数：
DN
ZG
L
S
H
重量KG
15
1/2”
90
30
110
1
20
3/4”
115
36
120
1.5
25
1”
125
46
125
1.8
32
5/4”
140
45
130
2
40
3/2”
160
60
140
2.5
曲线图
左图为在种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。 从曲线图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大时流量大，开度小时则流量小。而工程中大都在流量大时应用，等百分比阀门洽洽适用这各要求。根据这一特点，可以自如的予置某一流量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量，达到理想状态。
订货须知：
一、①WM105型动态流量平衡阀产品名称与型号②WM105型动态流量平衡阀口径③WM105型动态流量平衡阀是否带附件二、若已经由设计单位选定公司的WM105型动态流量平衡阀型号，请按WM105型动态流量平衡阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
ZL47F型自力式平衡阀
ZLF型自力式平衡阀
数字锁定平衡阀
KPF型平衡阀
流量平衡阀
法兰式平衡阀
截止式流量平衡阀
WM115型动态流量平衡阀

首页>>产品中心>>WM115型动态流量平衡阀

一、材质：
阀体
球墨铸铁
电动执行器外壳
铝合金
阀套
不锈钢
阀芯
黄铜
二、动态平衡电动调节阀技术参数：
产品型号
阀门形式
规格
压差范围
(KPa)
流量范围
(m0/h)
工作
压力
流量
误差
流体
温度
A/D-EDRV1
二通
DN25
30-300
0.2-2.9
PN16
5％
0-100℃
A/D-EDRV2
DN32
30-300
0.5-4-7
A/D-EDRV3
DN40
30-300
1-7-7
A/D-EDRV4
DN50
30-300
2-12.1
A/D-EDRV8
DN65
30-300
3-20.4
A/D-EDRV9
DN80
30-300
5-30.8
A/D-EDRV10
DN1OO
30-300
10-45.3
A/D-EDRV11
DN125
30-300
15-70-7
A/D-EDRV12
DN150
30-300
20-101.8
A/D-EDRV13
DN200
33-300
5.0-360
A/D-EDRV14
DN250
22-210
4.O-460
※注： A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器
三、动态平衡电动调节阀尺寸参数：

产品型号
阀门形式
规格
外形及安装尺寸 (mm)
L
H1
H2
D(φ)法兰
G螺纹
A/D-EDRV1
二通
丝口
DN25
160
265
70

G1
A/D-EDRV2
DN32
180
275
70

G1-1/4
A/D-EDRV3
DN40
300
290
90

G1-1/2
A/D-EDRV4
DN50
300
290
90

G2
A/D-EDRV5
二通
法兰
DN32
160
220
70
1OO

A/D-EDRV6
DN40
200
235
110
110

A/D-EDRV7
DN50
215
230
115
125

A/D-EDRV8
DN65
230
238
120
145

A/D-EDRV9
DN80
275
275
146
160

A/D-EDRV10
DNl00
290
295
165
180

A/D-EDRV11
DNl25
315
307
208
21O

A/D-EDRV12
DNl50
350
326
205
240

A/D-EDRV13
DN200
430
715
295
295

A/D-EDRV14
DN250
520
740
345
355
订货须知：
一、①WM115型动态流量平衡阀产品名称与型号②WM115型动态流量平衡阀口径③WM115型动态流量平衡阀是否带附件二、若已经由设计单位选定公司的WM115型动态流量平衡阀型号，请按WM115型动态流量平衡阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
ZL47F型自力式平衡阀
ZLF型自力式平衡阀
数字锁定平衡阀
KPF型平衡阀
流量平衡阀
法兰式平衡阀
截止式流量平衡阀

平衡阀>>动态平衡阀>>动态平衡电动调节阀

产品名称：
动态平衡电动调节阀
产品型号：
WM115
产品口径：
DN25-250
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
动态平衡电动调节阀概述：
全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。目前在一些空调项目中，一些设计人员为实现相同的功能，在设计中选用动态流量调节阀和电动调节阀的组合系统来代替动态平衡电动调节阀，并宣称这二种配置具有相同的功能。那么动态流量平衡阀和电动调节阀组合能代替动态平衡电动调节阀么，下面对这两种配置的功能特性进行一些分析和比较。

一、动态平衡电动调节阀材质：
阀体
球墨铸铁
电动执行器外壳
铝合金
阀套
不锈钢
阀芯
黄铜
二、动态平衡电动调节阀技术参数：
产品型号
阀门形式
规格
压差范围
(KPa)
流量范围
(m0/h)
工作
压力
流量
误差
流体
温度
A/D-EDRV1
二通
DN25
30-300
0.2-2.9
PN16
5％
0-100℃
A/D-EDRV2
DN32
30-300
0.5-4-7
A/D-EDRV3
DN40
30-300
1-7-7
A/D-EDRV4
DN50
30-300
2-12.1
A/D-EDRV8
DN65
30-300
3-20.4
A/D-EDRV9
DN80
30-300
5-30.8
A/D-EDRV10
DN1OO
30-300
10-45.3
A/D-EDRV11
DN125
30-300
15-70-7
A/D-EDRV12
DN150
30-300
20-101.8
A/D-EDRV13
DN200
33-300
5.0-360
A/D-EDRV14
DN250
22-210
4.O-460
※注：A-EDRV动态平衡电动调节阀配直行程电动执行器D-EDRV动态平衡电动调节阀配角行程电动执行器

三、动态平衡电动调节阀规格参数：
产品型号
阀门形式
规格
外形及安装尺寸(mm)
L
H1
H2
D(φ)法兰
G螺纹
A/D-EDRV1
二通
丝口
DN25
160
265
70

G1
A/D-EDRV2
DN32
180
275
70

G1-1/4
A/D-EDRV3
DN40
300
290
90

G1-1/2
A/D-EDRV4
DN50
300
290
90

G2
A/D-EDRV5
二通
法兰
DN32
160
220
70
1OO

A/D-EDRV6
DN40
200
235
110
110

A/D-EDRV7
DN50
215
230
115
125

A/D-EDRV8
DN65
230
238
120
145

A/D-EDRV9
DN80
275
275
146
160

A/D-EDRV10
DNl00
290
295
165
180

A/D-EDRV11
DNl25
315
307
208
21O

A/D-EDRV12
DNl50
350
326
205
240

A/D-EDRV13
DN200
430
715
295
295

A/D-EDRV14
DN250
520
740
345
355

平衡阀>>法兰式平衡阀>>法兰式平衡阀

产品名称：
法兰式平衡阀
产品型号：
KPF
产品口径：
DN15-600
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
法兰式平衡阀概述：
KPF-16型平衡阀是一种具有特殊功能的阀门，其具有良好的流量特性能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路中及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度为200℃。

法兰式平衡阀主要技术参数：
公称压力
试验压力
工作压力
工作介质
介质温度
壳体
密封
P20
P16
1.6
2.4
1.6
1.5
1.6
水、蒸汽
≤200℃

法兰式平衡阀主要零部件：
零件名称
阀体、阀盖、阀瓣、手轮、填料压套
阀杆、密封圈
阀杆螺母
垫圈
填料
材料
铸铁
不锈钢
铸钢
橡胶石棉网
膨胀石墨

法兰式平衡阀规格型号参数：
型号
公称压力
公称通径
尺寸
L
H
H1
D0
KPT-16
1.6
15
130
150
160
80
20
150
160
170
80
25
160
182
197
80
32
180
192
207
90
40
200
250
270
100
50
230
264
284
120
65
290
380
410
200
80
310
413
448
200
100
350
466
506
240
125
400
540
595
240
150
480
623
688
360
200
600
687
762
400
250
730
782
867
500
300
850
914
1009
500
350
980
968
1073
680
400
1100
1037
1152
680
500
1150
1440
1440

600
1200
1790
1790

首页>>产品中心>>截止式流量平衡阀

一、产品[截止式流量平衡阀]的详细资料：
产品型号：KPF
产品名称：截止式流量平衡阀
产品特点：平衡阀是一种具有特殊功能的阀门。通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服＂流量大，小温差＂的不合理运行工况。还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。

二、性能规范：
公称压力
(Mpa)
试验压力(Mpa)
工作压力(Mpa)
工作介质
介质温度
(℃)
壳体
密封
P20
P12
1.6
2.4
1.76
1.5
1.6
水，蒸汽

三、截止式流量平衡阀主要尺寸：
公称压力
(PN)
公称通径
(DN)
主要连接尺寸
L
H
H1
D0
1.6Mpa
15
130
150
160
80
20
150
160
170
80
25
160
182
197
80
32
180
192
207
90
40
200
250
270
100
50
230
264
284
120
65
290
380
410
200
80
310
413
448
200
100
350
466
506
240
125
400
540
595
240
150
480
623
688
360
200
600
687
762
400
250
730
782
867
500
300
850
914
1009
500
350
980
968
1073
680
400
1100
1037
1152
680
订货须知：
一、①截止式流量平衡阀产品名称与型号②截止式流量平衡阀口径③截止式流量平衡阀是否带附件二、若已经由设计单位选定公司的截止式流量平衡阀型号，请按截止式流量平衡阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
ZL47F型自力式平衡阀
ZLF型自力式平衡阀
数字锁定平衡阀
KPF型平衡阀
流量平衡阀
法兰式平衡阀
丝口平衡阀
WM105型动态流量平衡阀
WM115型动态流量平衡阀

平衡阀>>静态平衡阀>>静态流量平衡阀

产品名称：
静态流量平衡阀
产品型号：
SP45F
产品口径：
DN15-350
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
静态流量平衡阀概述：
SP45F静态流量平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

静态流量平衡阀主要零件材料：
零件名称
阀体、阀盖
阀杆
阀瓣
密封垫
材料
灰铸铁、球墨铸铁、铸钢
不锈钢
球墨铸铁
橡胶石棉板

静态流量平衡阀主要技术参数：
公称压力(MPa)
壳体试验压力(MPa)
适用温度
适用介质
特性曲线
安装使用范围
1.6
2.4
≤120℃
水、油等非腐蚀性液体
等百分比
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉

静态流量平衡阀主要连接尺寸：
型号
公称通径(mm)
尺寸(mm)
L
H
SP15F-25
15
100
128
20
115
128
25
125
130
32
140
150
40
160
187
SP45F-16/25
32
180
230
40
200
242
50
230
250
65
290
260
80
310
329
100
350
340
125
400
424
150
480
454
200
550
517
250
622
573
300
698
617
350
787
705

首页>>产品中心>>流量平衡阀

一、产品说明：
ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。特别适用于分户计量或自动控制系统中。

二、性能与特点：
该阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下特点：
1、恒定被控系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比达25：1；
5、具备自动消除堵塞功能；
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

三、技术参数：
1、公称压力1.6MPa；
2、介质温度0-150℃；
3、工作压差范围0.02-0.3MPa；
4、控制压差设定值 ：0.02MPa；控制压差可调范围0.02-0.3MPa；
5、导压管长度:1.6m
6、导压管连接端尺寸：1/2"管螺纹。

四、安装调试：
1、介质流动方向应与阀体箭头方向一致；
2、该型阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2“球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阴在阀塞上，可将1/2"球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差前压力表降低0.01MPa时，控制压差即由设定的0.02MPa增大到0.03MPa，以此类推；
7、该阀的工作压差为0.02-0.03MPa，如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀，降低热力入口装置处的供、回水管压差，否则，压差阀可能只在小开度下长期工作，会产生噪音，还会大大降低该阀的使用寿命。

五、流量平衡阀技术参数：
型号
公称直径(mm)
安装方式
阀长(mm)
流量系数(Kv)
P=20ka时
控制流量范围（m3h
ZYF15-16
DN15
螺纹连接
100
0.07-5.4
0.1-1.5
ZYF20-16
DN20
110
0.07-5.4
0.1-1.5
ZYF25-16
DN25
125
0.1-8.5
0.2-2
ZYF32-16
DN32
法兰连接
180
0.3-13.2
0.5-4
ZYF40-16
DN40
190
0.5-25
1-6
ZYF50-16
DN50
210
0.7-39
2-10
ZYF65-16
DN65
255
1.2-58.4
3-15
ZYF80-16
DN80
290
1.8-80.4
5-25
ZYF100-16
DN100
330
3.0-118
10-35
ZYF125-16
DN125
395
8.0-285
20-80
ZYF200-16
DN200
455
10-603
40-160
ZYF250-16
DN250
535
20-901
75-300
ZYF300-16
DN300
700
25-1390
100-450
ZYF350-16
DN350
810
30-1740
200-650
订货须知：
一、①流量平衡阀产品名称与型号②流量平衡阀口径③流量平衡阀是否带附件二、若已经由设计单位选定公司的流量平衡阀型号，请按流量平衡阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
ZL47F型自力式平衡阀
ZLF型自力式平衡阀
数字锁定平衡阀
法兰式平衡阀
截止式流量平衡阀
丝口平衡阀
WM105型动态流量平衡阀
WM115型动态流量平衡阀

美标阀门>>美标旋塞阀>>美标压力平衡式倒装油密封旋塞阀

产品名称：
美标压力平衡式倒装油密封旋塞阀
产品型号：
X47X
产品口径：
DN15～DN350
产品压力：
Class150～Class900
产品材质：
铸铁、铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
产品介绍：
美标旋塞阀适用于公称压力CLASS150-CLASS1500，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
应用范围：
压力平衡式倒装油密封美标旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点：
1、美标旋塞阀产品结构合理、密封可靠、性能优良、造型美观；
2、美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；
3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
标准规范：
设计制造标准：API599、API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API 598
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5

零件材料与工况：
序号
名称
材质
1
双头螺栓
ASTM A194-2H、A194-8、A194-8M
2
六角螺母
ASTM A194-2H、A194-8、A194-8M
3
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4
垫片
柔性石墨+不锈钢
5
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8
“O”型圈
丁腈橡胶NBR
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
加油嘴

12
止回阀

1
