水利信息化项目咨询知识库
硬件设备类：
1.水位计，雨量计本身是否带防雷；如另加防雷措施怎么做；将防雷设备图、防雷现场安装图片配上，分不同制式的水位计

水位计：
接触式
机械式： 本身抗雷效果好，一般不要单独的防雷
电子式： 自身器件的防雷设计，各家不一样
压力式： 自身器件的防雷设计，各家不一样

非接触式
超声波：自身器件的防雷设计，各家不一样
雷达：自身器件的防雷设计，各家不一样

加防雷措施（有防雷措施必须要做接地）：
（1） 根据信号不同，加专用防雷器，如485防雷器等
（2） 采用信号隔离，工作时连接，不工作时断开
（3） 严禁架空线路，减少感应雷
（4） 浮子式水位的浮子上的不锈钢换为绝缘线，减少水面感应雷
我们目前使用的时机械式水位计，不需要单独接地。
雨量计：
雨量计接地，也就是外壳接地。需要在雨量计周围开一地沟，深度80cm以上，垂直打一根2米角铁，用至少6平方接地线一端与角铁连接，另一端接在雨量计固定底座任意螺丝上即可。

2.水位计，雨量计接地是否分电源线接地和信号线接地，接地标准是什么，接地深度标准是多少。
信号接地：
在直流体系中，信号地和电源地是一致的
在有交流电的体系中，交流地与直流地是分开的，最佳方法是分别单独接地
接地标准：采用接地电阻衡量，一般控制小于6欧姆，严格的则小于4欧姆
接地线常规这样做：开一地沟，深度80cm以上，铺1根5号扁铁（最好热镀锌角铁），每根每隔3米，垂直打一根长度2米以上角铁，共计3根；角铁与扁铁采用焊接连接，扁铁引到房子进户墙边，留以接线端子
至少6平方铜线接入设备箱，铜线与扁铁，采用铜螺帽连接
最好要有现场图解
3.西门子自动化PLC系统里的防雷系统具体是什么；我们用的西门子自动化PLC里的CPU主频宽是否满足现市面上的常规要求。

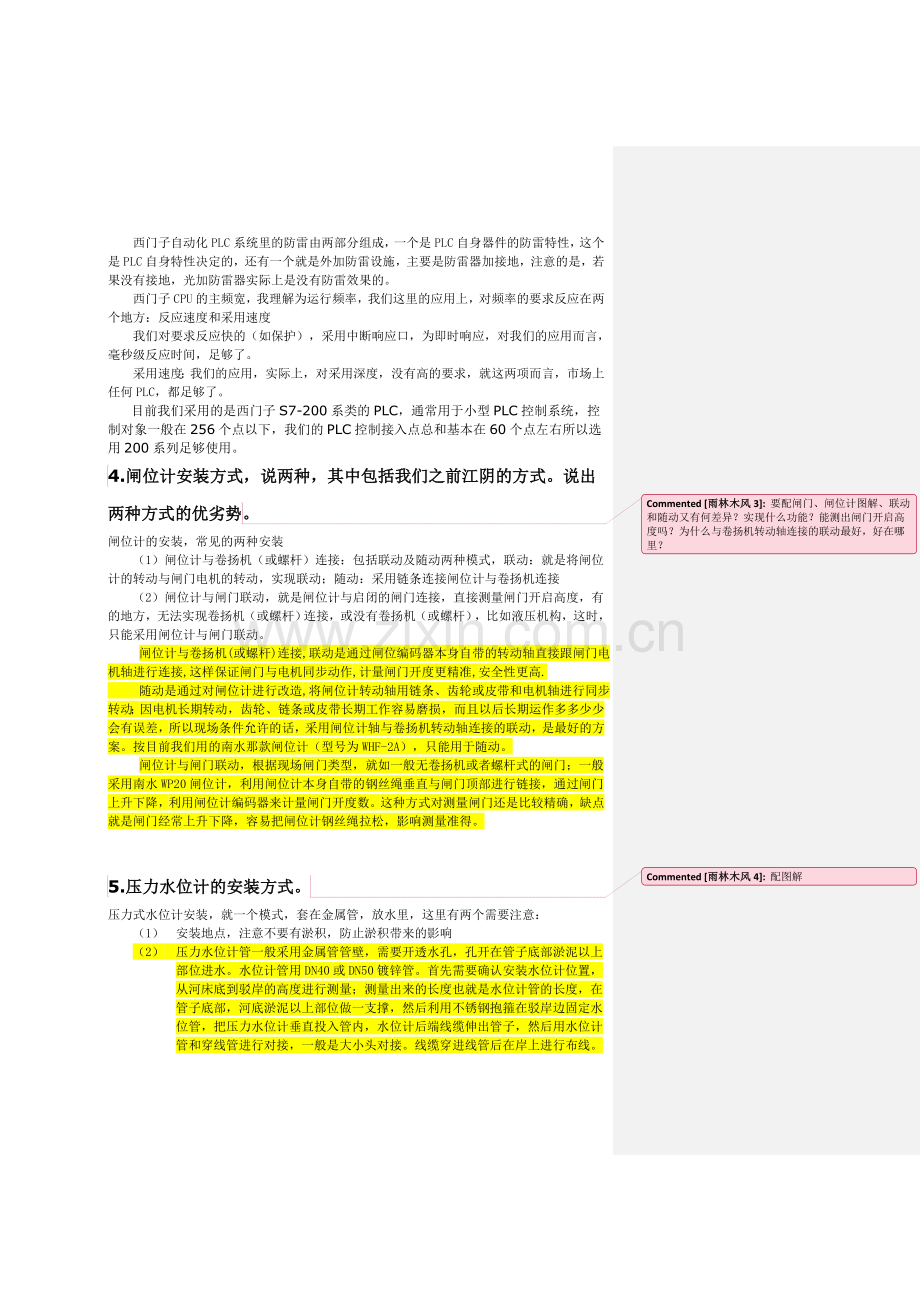

西门子自动化PLC系统里的防雷由两部分组成，一个是PLC自身器件的防雷特性，这个是PLC自身特性决定的，还有一个就是外加防雷设施，主要是防雷器加接地，注意的是，若果没有接地，光加防雷器实际上是没有防雷效果的。
西门子CPU的主频宽，我理解为运行频率，我们这里的应用上，对频率的要求反应在两个地方：反应速度和采用速度
我们对要求反应快的（如保护），采用中断响应口，为即时响应，对我们的应用而言，毫秒级反应时间，足够了。
采用速度：我们的应用，实际上，对采用深度，没有高的要求，就这两项而言，市场上任何PLC，都足够了。
目前我们采用的是西门子S7-200系类的PLC，通常用于小型PLC控制系统，控制对象一般在256个点以下，我们的PLC控制接入点总和基本在60个点左右所以选用200系列足够使用。
4.闸位计安装方式，说两种，其中包括我们之前江阴的方式。说出两种方式的优劣势要配闸门、闸位计图解、联动和随动又有何差异？实现什么功能？能测出闸门开启高度吗？为什么与卷扬机转动轴连接的联动最好，好在哪里？
。
闸位计的安装，常见的两种安装
（1）闸位计与卷扬机（或螺杆）连接：包括联动及随动两种模式，联动：就是将闸位计的转动与闸门电机的转动，实现联动；随动：采用链条连接闸位计与卷扬机连接
（2）闸位计与闸门联动，就是闸位计与启闭的闸门连接，直接测量闸门开启高度，有的地方，无法实现卷扬机（或螺杆）连接，或没有卷扬机（或螺杆），比如液压机构，这时，只能采用闸位计与闸门联动。
闸位计与卷扬机(或螺杆)连接,联动是通过闸位编码器本身自带的转动轴直接跟闸门电机轴进行连接,这样保证闸门与电机同步动作,计量闸门开度更精准,安全性更高.
随动是通过对闸位计进行改造,将闸位计转动轴用链条、齿轮或皮带和电机轴进行同步转动；因电机长期转动，齿轮、链条或皮带长期工作容易磨损，而且以后长期运作多多少少会有误差，所以现场条件允许的话，采用闸位计轴与卷扬机转动轴连接的联动，是最好的方案。按目前我们用的南水那款闸位计（型号为WHF-2A），只能用于随动。
闸位计与闸门联动，根据现场闸门类型，就如一般无卷扬机或者螺杆式的闸门；一般采用南水WP20闸位计，利用闸位计本身自带的钢丝绳垂直与闸门顶部进行链接，通过闸门上升下降，利用闸位计编码器来计量闸门开度数。这种方式对测量闸门还是比较精确，缺点就是闸门经常上升下降，容易把闸位计钢丝绳拉松，影响测量准得。

5.压力水位计的安装方式。配图解

压力式水位计安装，就一个模式，套在金属管，放水里，这里有两个需要注意：
（1） 安装地点，注意不要有淤积，防止淤积带来的影响
（2） 压力水位计管一般采用金属管管壁，需要开透水孔，孔开在管子底部淤泥以上部位进水。水位计管用DN40或DN50镀锌管。首先需要确认安装水位计位置，从河床底到驳岸的高度进行测量；测量出来的长度也就是水位计管的长度，在管子底部，河底淤泥以上部位做一支撑，然后利用不锈钢抱箍在驳岸边固定水位管，把压力水位计垂直投入管内，水位计后端线缆伸出管子，然后用水位计管和穿线管进行对接，一般是大小头对接。线缆穿进线管后在岸上进行布线。目前我们用的麦克MPM489压力水位计都是4-20ma电流，电压为12V-24V范围。水位计线延长线必须采用2*1.0或3*1.0屏蔽线，且采集端那头屏蔽线必须接地。另外注意压力水位计自带线缆与后布线线缆连接处最好采用防水接线盒，以便后期维护，其中压力水位计自带一根气管，包线连接时务必要裸露在空气中。压力水位计与RTU连接，根据压力水位计电压，进行串联。目前我们采购水位计电压都是在12V-24范围内。也就是说适用于PLC(24V)和RTU（12V）。
（3） 目前的压力式水位计，均为扩散硅芯片，一定存在时飘，温漂，并且无法解决，一般半年后，需要进行率定或修正，目前比较好的压力式水位计，采用陶瓷电容的器件，时飘，温漂比较小（在2-3cm以内），贵加生产厂家少，一个要1万左右，目前地下水监测，正在进行该类设备的选型测试

6.浮子式水位计安装方式及维护
1.浮子式水位计安装方式
WFH-2A型全量机械编码水位计应当在适宜的水位测井内工作，目前我们使用的测井都是采用直径为300mm的PE双壁波纹管。
通常情况下，主要考虑泥沙淤积问题，进水口断面都相对较大。
WFH-2A型全量机械编码水位计的安装平台设置在水位测井上方（小房子），其工作空间应具备良好的通风条件，以避免高温、高湿环境的不利影响。
安装程序、方法及注意事项（安装方式根据现场有很多种，目前大多使用的一种方式如下适用于大多数河道：）
（1）首先固定水位测井，根据水位高度对波纹管进行测量，把波纹管插入河底，高度伸出河面到人站立处，大概在胸口位置，然后进入割断。在波纹管底部需要加一不锈钢脸盆，利用三颗6mm不锈钢螺丝进行固定，目的防止水下淤泥进入测井。并在管子下面，淤泥以上部位平均开出水孔，孔径为8mm,数量在20-30个之间。最后把管子插入河底，利用抱箍对管子进行固定；其连接螺丝全部采用304不锈钢螺丝。抱箍数量一般一个测井安装2付，如水面到岸上高度超过4米，采用3付抱箍固定。
（2）将水位轮固紧于编码器的输入轴上（其中一个螺钉须抵在平面上，以防可能出现的打滑现象），待用。
（3）将传动钢丝绳从安装平台上（小房子）方向下穿入平衡锤端过线孔，再从平台下方取出绳端，待用。
（4）取下平衡锤上端的悬吊螺钉，将绳端从悬吊螺钉小端穿入，打结，拉紧钢丝绳，直至绳结缩进悬吊螺钉的孔内；剪去露出的多余钢丝绳，再将悬吊螺钉旋入、固紧于平衡锤上。
（5）将平衡锤放入测井，直至触及井底，安装平台以上约1.5m处剪断钢丝绳。
（6）绳端从平台上方向下穿入浮子端过线孔，再按前述相似的方法，将传动钢丝绳与浮子固紧。
（7）编码器（连同水位轮）摆放到预定位置，传动钢丝绳绕过水位轮，将浮子缓慢地放入测井，直至触及水面并自动寻找到平衡点。
注意：上述过程中，应保护好传动钢丝绳，防止传动钢丝绳的工作段出现明显折弯或过度扭曲现象，从而影响到传动的平稳。
（8）微调编码器的位置，使水位轮两端的传动钢丝绳处于过线孔的中心，然后用木螺钉将水位计固紧于小房子内。

WFH-2A型水位计属于格雷码信号传输，一般使用14～16芯与RTU或PLC进行对接（其中留1～3芯作为备用），与产品所提供的19芯航空插头之间进行焊接。19芯航空插头引脚定义：从低位到高位为1～12脚，19脚接地。
2、调试程序、方法及注意事项
安装完毕后，应校对水位值。轻轻提起钢丝绳，使之与水位轮稍稍脱离；拨转水位轮，直至水位计显示值与水尺读数一致，完成后再轻轻放回钢丝绳并作适当微调。
a.水位计所显示的读数单位为cm；水位计适用最大水位变幅为40.95m。若观测点水尺读数超出上述值（如：您选择了最低位置的水尺作为零点），但水位变幅未超出，可重新选择水尺零点高程。可以以假定基面、测站基面或冻结基面作为零点高程的起算点。
3、使用、操作及维护
水位计安装完成后即处于正常工作状态，无需人工干预。日常使用和维护过程中应注意以下几个方面：
（1）非专业人员请勿拆卸编码器。若确需检测内部线路板，请打开编码器前盖（未安装航空插头的那面），旋下两个固定螺钉并拔下排线插头，即可抽取出开关线路板。
（2）定期校对水位，以避免或减小水位计长期工作过程中受各种因素的影响而可能产生的重复和累积误差值。沿海地区因潮汐的影响，应更加频繁地做这方面的工作。校对水位前，应核对当前误差值。若误差值超出正常范围，则应检查测井、传动各环节以及编码器等是否正常。
（3）沿海地区，长期盐雾的侵蚀可能会导致编码器壳体的密封性能下降，从而导致编码器内部元器件（微动开关）、关键传动件（如轴承）等的过早失效。为保证水位资料的延续性，应及时更换水位计。
（4）枯水季节，一些测井可能会因为泥沙的淤积而成为枯井，从而导致浮子深陷淤泥，此时强行 “拔”出浮子往往致其损坏，这种情况下应定期清淤或改造测井。
4.故障分析与排除
故障现象
原因分析
排除方法
水位计机械显示值与通过并行口读得的数值不一致
1．超范围使用

2．编码器被人为拨转多圈后的“正常”显示或编码错乱

3．编码器内部线路短路或存在虚焊或微动开关损坏
1．编码器显示值调整到初始的00000～04095
2．编码器显示值调整到初始的00000～04095
或送生产商维修、或交由专业人员修理
3．检查内部开关线路板、微动开关及插头
对水位变化没有反应或产生突变反应
1．水位轮未固紧于编码器输入轴上
2．浮子或平衡锤擦碰井壁
3．浮子陷入淤泥
4．编码器内部固定螺钉松脱

5．编码器内部进位受阻

6．水位变率高，传动打滑
1．重新固紧水位轮

2．重新安装
3．及时清淤或改造测井
4．送生产商维修或交由专业人员修理
5．送生产商维修或交由专业人员修理
6．增加钢丝绳传动摩擦
误差值大
1．长期未校对水位
2．传动钢丝绳重量转移（水位变幅很大时，钢丝绳自重集中于浮子端或平衡锤端）
1．定期校对水位
2．正常现象
建议水位变率不高时，经常校对水位

HH.WFH-2型全量程机械编码水位计用于感测天然水体水位变化，同时通过轴角编码器将水位模拟量转换为数字信息量，以满足信息传输、处理、记录和显示的需要。
    HH.WFH-2型全量程机械编码水位计，可有线传输、数显实时水位，供水文站或防汛、科研和用水部门的水位观测。该仪器与水位数据收集、存储、处理系统配套，可作为水文站长期收集水位信息的水位传感器；与水情自动测报系统配套，可作为水文测站水位遥测报讯的水位传感器。
    本仪器适用于江河、湖泊、水库、渠道、船闸、地下水及各种水工建筑物的水位测量。
【主要技术指标】
1.浮子直径：Φ150mm（特殊订货：Φ100mm）
2.水位轮工作周长：320mm
3.平衡锤直径：Φ20mm
4.测量范围：0~40m（特殊订货：0~10m、20m、80m）
5.分辨力：1cm
6.水位变率：≤100cm/min
7.测量精度：量程≤10m时，±2cm
            量程>10cm时，±0.2%
8.输出形式：12bit格雷码
9.显示方式：5位机械数字显示
10.工作环境：
     温度：-100C~+500C（水体不结冰）
     湿度：≤95%RH（400C无凝露）
11.外形尺寸：宽14.6cm×深15cm×高14cm（仅指编码器）
12.净重：1.2KG（仅指编码器）

7.服务器双机热备份和软备份的区别以及应用范围。那软热备呢？

从广义上讲，双机热备（双机容错）就是对于重要的服务，使用两台服务器，互相备份，共同执行同一服务。当一台服务器出现故障时，可以由另一台服务器承担服务任务，从而在不需要人工干预的情况下，自动保证系统能持续提供服务
双机热备由备用的服务器解决了在主服务器故障时服务不中断的问题。但在实际应用中，可能会出现多台服务器的情况，即服务器集群
双机热备一般情况下需要有共享的存储设备。但某些情况下也可以使用两台独立的服务器
实现双机热备，需要通过专业的集群软件或双机软件

8. 2T NVR存储2路视频（1高清1标清）能多少时间
码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×N(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)

n 1路存储1天的CIF视频格式录像信息的存储空间所需大小
128K×3600×24×1÷0.9=11.72G
n 1路存储1天的720P(130万像素)视频格式录像信息的存储空间所需大小512×3600×24×1÷0.9=46.88G
即2路视频1天为11.72G+46.88G=58.6G
2T 2路存储时间2048G÷58.6G=34天

9.固定式、走航式超声波多普勒流量计的区别、适用范围、安装方式及其他。配图解

区别：
走航式ADCP是把仪器放到船只或者无人船上，顺着河流断面进行走航式测量，实时得到河流断面的流速、流量、横截面等信息。测量的是整个河流断面流速流量。通常是直读式（外接供电）方式，实时显示。（需人员值守操作）
固定式ADCP通常是把仪器放到浮标或者通过底座固定在河底，设置好采集参数，仪器会自动记录一些流速参数，也可以通过计算得到流量信息。人员可以定期把测量数据进行提取。测量的是安装位置点的流速信息。通常是采用自容式（内置电池）方式供电。（无需人员值守操作）
适用范围：那走航式的测速不是实时的？

走航式ADCP适用范围广泛，主要针对内河流域，安装方便，区域范围大的可以通过船舶进行测量，区域小、水深浅区域可以通过三体船等方式进行流速测量，实时得到流速流量信息；
固定式主要是针对特定点（如沿海区域）进行长时间测流监测，或者针对明渠、管道等规整区域进行流量测量，安装在浮标或者安装在河底底座上，主要实现沿海区域长时间流速观测。
安装方式：
走航式ADCP安装方式主要是安装在船舶侧弦进行大区域测流，或者安装在三体船、遥控船上进行浅水小区域测流。
固定式ADCP安装方式主要是浮标或者底座安装在河底、海底。通过内部供电进行固定点的长时间流速观测。
其他（各款式基础技术指标举例）：
1. 固定式OTT SLD
工作频率600KHz 1MHz 2MHz
剖面量程80米 25米 10米
工作温度-4~30℃
流速精度1%读数或±0.5cm/s
流速量程±10m/s
通讯RS232、RS485、SDI12
自带水位测量0.15-10m
2.固定式LinKQuest Flowquest
工作频率1000KHz 600KHz
剖面量程50米 120米
抗水深100米
工作温度-5~60℃
流速精度0.25%±2.0mm/s
默认流速±10.28m/s
最大流速±20m/s
通讯RS232或422
可外接水位计 浮子式格雷码水位计或其他4-20mA型号水位计 测量范围0.2~20米
3.走航式RTI 1200
频率 1200 600 300KHz
默认流速±5m/s
最大流速±20m/s
流速精度±0.25%±2.0mm/s
水深量程 30 100 150m
温度量程-5~70℃
通讯RS232或485
4.走航式OTT Qliner2
频率 1MHz 2MHz
流速量程±10m/s
流速精度1%读数或0.5cm/s
水深量程 20m 10m
温度量程-4~30℃
10、上次周丁讲的网络机房一块知识。完整版，配图解

· 机房实施标准
· 机柜实施标准
· 机柜采购标准
机柜说明：
‘19英寸’标准机柜尺寸表U是一种表示服务器外部尺寸的单位，是unit的缩略语，详细的尺寸由作为业界团体的美国电子工业协会（EIA）所决定，之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。
规定的尺寸是服务器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。厚度以4.445cm为基本单位，1U就是4.445cm。
主要标准：
机柜材料：SPCC优质冷轧钢板制作;厚度:方孔条2.0mm,安装梁1.5mm,其它1.2mm。
表面处理：脱脂、磷化、静电喷塑。
其余标准：防护等级：IP20，静载承重达600KG以上(带支脚)。
相关标准：符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494;PART7、 GB/T3047.2- 92标准;兼容ETSI标准。
主要参数：19英寸标准尺寸：
名称
类型
规格尺寸（高*宽*深）
备注
标准机柜
宽分600/800两种
18U
1000*600*600

24U
1200*600*600

27U
1400*600*600

32U
1600*600*600

37U
1800*600*600

42U
2000*600*600

服务器机柜
宽分600/800两种
深分600/800/900/1000/1200
42U(宽)
2000*800*800

42U(窄)
2000*600*800

37U(宽)
1800*800*800

37U(窄)
1800*600*800

32U(宽)
1600*800*800

32U(窄)
1600*600*800

27U
1400*600*800

24U
1200*600*800

壁挂机柜
多为非标尺寸
6U
350*600*450

9U
500*600*450

12U
650*600*450

15U
800*600*450

18U
1000*600*450

推荐品牌：

· UPS实施标准
· UPS采购标准
UPS说明：
· UP容量计算
按照规范和通用使用规定，UPS容量应为负荷容量的1.5倍。
假定现有有10台服务器，每台服务器电源为双电源500W。
总功率实际为3台服务器的CPU，硬盘等总负载的功率，所以双电源也一般取单电源功率计算。故总负载为10*500W=5KW。按照UPS为负荷1.5倍的计算方法，UPS的选型应该为7.5KW。因此应该选择7.5KW的UPS。目前一般采用在线式UPS，通常还要求提供远程监控通信接口。如果是重要工程，根据业主需求还可采用双机并机运行方式。
UPS的几个重要指标，一个是输出功率功率因素，一个是UPS效率，一个是输入电压一般单位为VAC，按照配备的一组电池为单位，比如220V为20节12V电池，380V为32节12V电池。
· 电池容量计算
UPS外配电池组的计算 通常按照以下公式来计算：

以10KVA UPS为列，上式中，UPS输出功率因素取0.9，UPS效率取0.8，UPS直流电压为240VAC(直流电压)，后备时间取2小时。则根据上面的公式，得到此UPS外配电池组容量为94AH。根据此计算结果，可配置100AH电池组，每组20节即可输出240V电压，即12V 100AH的电池共需20节。通常来说每个机柜可装16节电池，则需要配置2个电池柜；
主要标准：
主要参数：
输入电压，输入功率因子，输出电压，输出功率因子，效率。
推荐品牌：
山特，APC，艾默生
