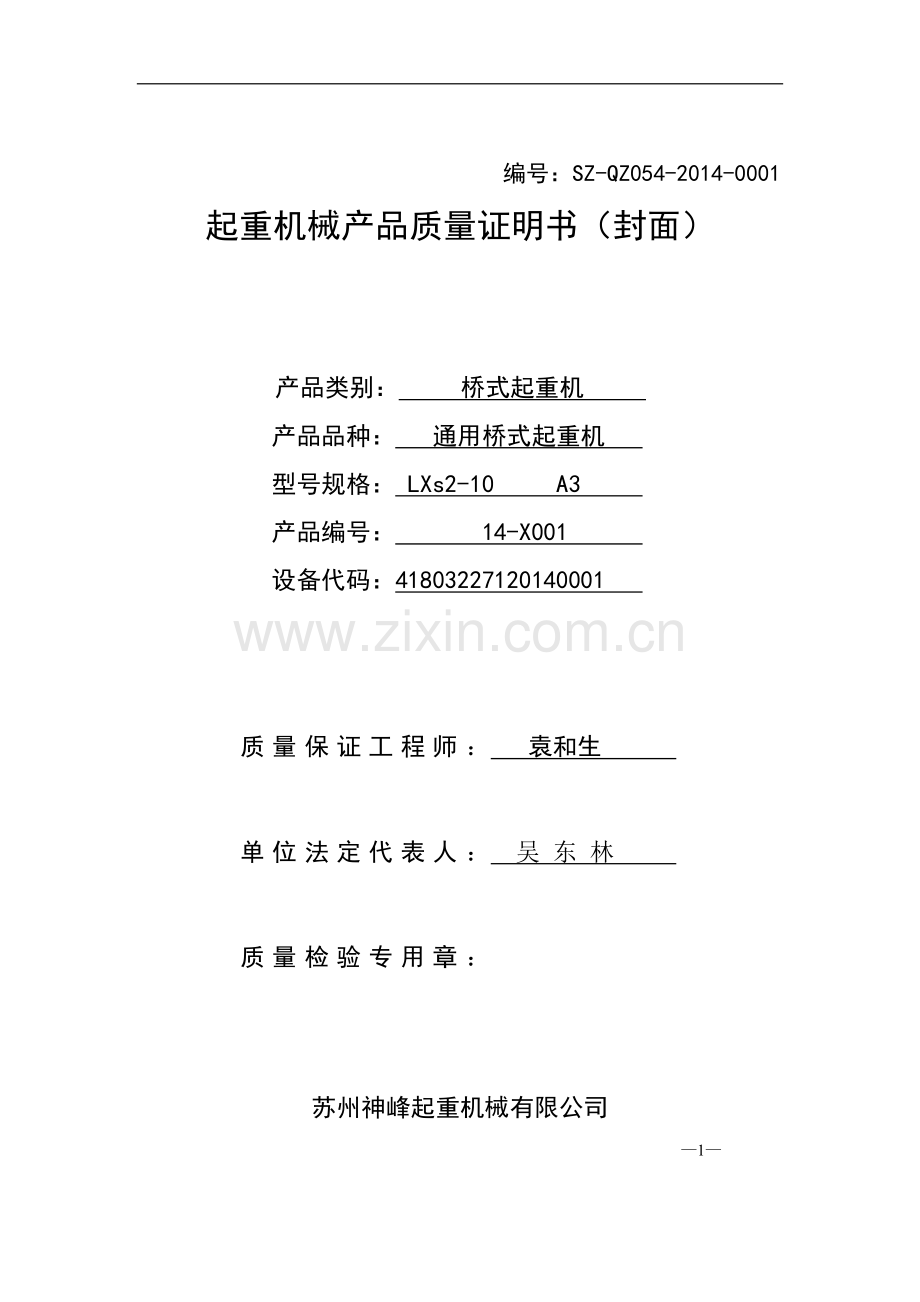

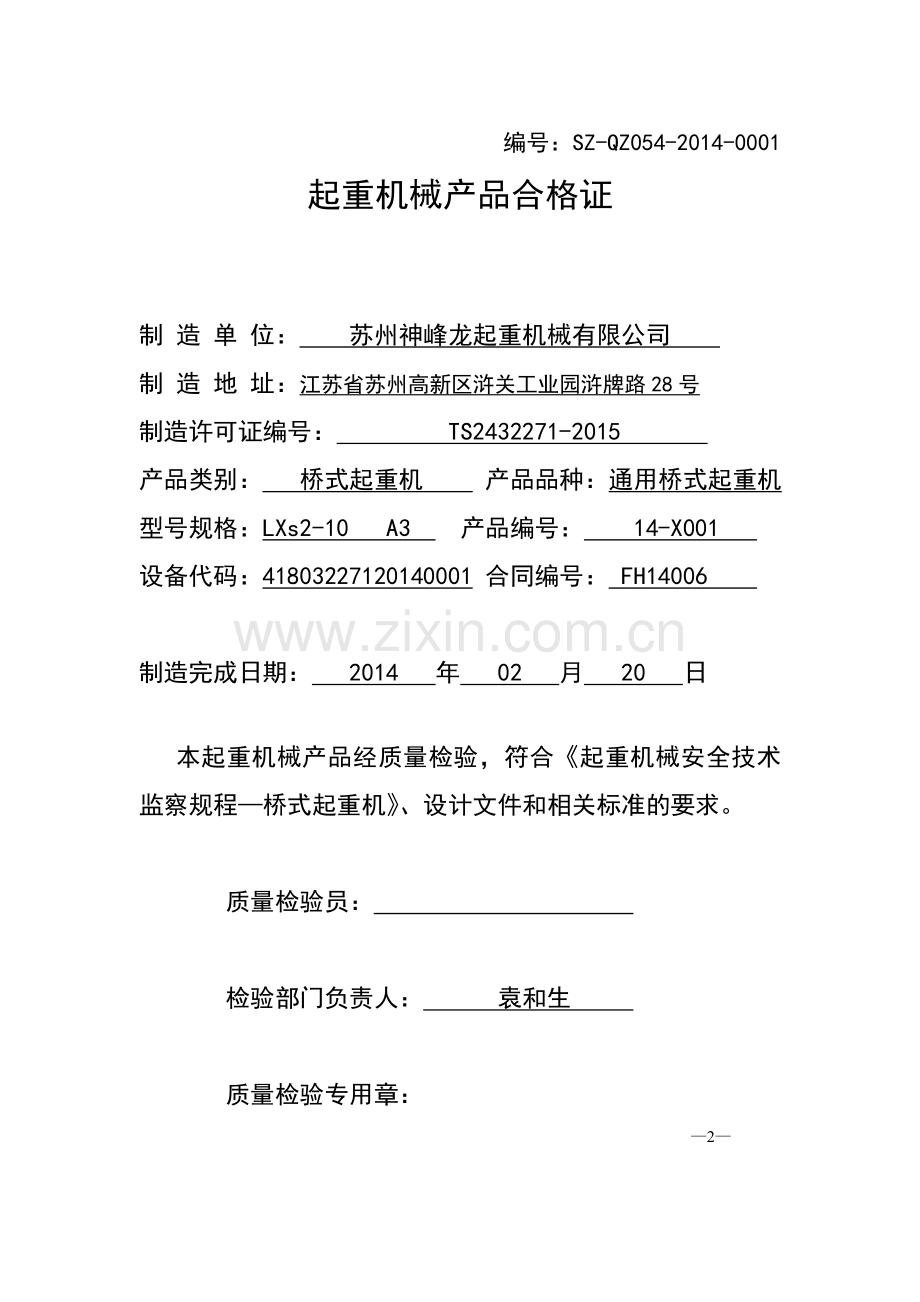

苏州市天龙起重机械有限公司起重机械产品质量保证书编号：SZ-QZ054-2014-0001 起重机械产品质量证明书（封面）产品类别：桥式起重机产品品种：通用桥式起重机型号规格： LXs2-10 A3 产品编号： 14-X001 设备代码：41803227120140001 质量保证工程师：袁和生单位法定代表人：吴东林质量检验专用章：苏州神峰起重机械有限公司 —1— 编号：SZ-QZ054-2014-0001 起重机械产品合格证制造单位：苏州神峰龙起重机械有限公司制造地址：江苏省苏州高新区浒关工业园浒牌路28号制造许可证编号： TS2432271-2015 产品类别：桥式起重机产品品种：通用桥式起重机型号规格：LXs2-10 A3 产品编号： 14-X001 设备代码：41803227120140001 合同编号： FH14006 制造完成日期： 2014 年 02 月 20 日本起重机械产品经质量检验，符合《起重机械安全技术监察规程—桥式起重机》、设计文件和相关标准的要求。质量检验员：检验部门负责人：袁和生质量检验专用章： —2— 一、产品技术特性桥式起重机主要参数和用途额定起重量 2 t 跨度 10 m 整机工作级别 A3 起升高度 4 m 大车基距 1350 mm 小车轨距 - mm 下降深度 - m 主钩左右极限位置 - mm 最大轮压 20.8 kN 整机重量 1.85 t 防爆等级 - 整机功率 2.44 kW 用途一般物体吊运 - - 主要结构型式主体结构型式双主梁、箱形结构防爆型式 - 操纵方式地操吊具型式吊钩工作机构主要特性起升机构起升速度倍率 2/1 电机型号/数量 ZNK 100B 8/2 速度 4/1 m/min 功率 1.5/0.37KW 相应最大起重量 2t 制动器型号/数量 DC10/20 工作级别 M3 制动力矩 5，5N.m 减速器型号 DC-Com 20 传动比 - 卷筒直径 - mm 定滑轮直径 - mm 钢丝绳型号 Ø7.4×21.2 mm 大/小车轮直径 / mm 大车行走机构速度 10/30 m/min 功率 2×0.37 Kw 工作级别 M3 制动器型号/数量 - 电机型号/数量 2×CH-0.37AL 制动力矩 - N·m 减速器型号 - 传动比 - 大车车轮踏面直径 Ø145mm 适应轨道 - 主要参数和用途小车运行机构速度 6/24m/min 功率/转速 0.05-0.2/2525min 工作级别 M3 制动器型号/数量 YWZ4-100/18/1 电机型号/数量 E22 制动力矩 - N·m 减速器型号 - 传动比 - 小车车轮踏面直径 - mm 小车轨道 - 适用工作环境电源电压 380V 风压非工作风压 -Pa 频率 50HZ 工作风压 -Pa 环境温度＜40℃ 吊钩部位辐射温度＜300℃ 依据标准设计标准 GB/T3811 GB/T6067.1 整机制造标准 JB/T2603 备注： —3— 二、主要受力结构件材料序号主要受力结构件材料基本情况结构件名称结构件号材料标准号材料牌号材料规格材料制造单位材料标志制造日期备注 1 主梁上盖板 GB/T3274-2007 Q235B 8 江苏沙钢集团有限公司 R010407591 10.10 2 主梁下盖板 GB/T3274-2007 Q235B 8 江苏沙钢集团有限公司 R010407591 10.10 3 主梁腹板 GB/T3274-2007 Q235B 6 江苏沙钢集团有限公司 R011000521 10.12 4 5 序号材料化学成分 C Mn Si P S 1 15 49 18 12 9 2 15 49 18 12 9 3 15 42 15 18 7 4 5 序号材料力学性能弯曲试验抗拉强度Rm(N/mm2) 屈服强度Re(N/mm2) 断后伸长率A(％) 冲击试验（V）硬度弯曲角度弯心直径温度(℃) 冲击吸收功（J） 1 480 335 28 180° 完好 2 480 335 28 180° 完好 3 465 350 35 180° 完好 4 5 注：(1)发生材料代用的应当在备注栏中注明“代用”； (2)本表可用材料的原始证明书的有效复印件代替，但是必须注明使用该材料的构件名称和构件号。 —4— 三、主要零部件序号零部件名称零部件号型号规格制造单位制造日期产品编号备注主动车轮大车被动车轮大车主动车轮小车被动车轮小车钢丝绳主起升吊钩主钩定滑轮主钩滑轮主钩卷筒主卷电机主起升电机大车运行 CH-0.37AL 桥惠机械厂有限公司 13-12 13120801 电机大车运行 CH-0.37AL 桥惠机械厂有限公司 13-12 13120801 电机小车运行减速器主起升减速器小车运行减速器大车运行 LX2T×1.5M 豪钢机械工程（上海）有限公司 13-12 13120801 减速器大车运行 LX2T×1.5M 豪钢机械工程（上海）有限公司 13-12 13120801 电控设备电线电缆注：(1)包括车轮、缓冲器、制动器、钢丝绳、吊钩、滑轮、卷筒等主要零部件外，也包括有关的驱动电机和减速器、电气控制设备等，如果所用的与原设计不一致，发生代用，应当在备注栏中注明“代用”； (2)附外构件产品合格证明（复印件）。 —5— 四、安全保护装置序号装置名称装置号型号规格制造单位制造日期产品编号型式试验合格证号备注制动器主起升制动器小车运行制动器大车运行制动器大车运行电动葫芦 EU DC-COM2T 德马格起重机械（上海）有限公司 14.02 92406647 TX4000-04-06 0604 起重量限制器 EU DC-COM2T 德马格起重机械（上海）有限公司 14.02 92406647 TX4000-04-06 0604 起升高度限制器 EU DC-COM2T 德马格起重机械（上海）有限公司 14.02 92406647 TX4000-04-06 0604 缓冲器大车 JHQ 新乡宏昌起重设备配件有限公司 13-10 14-X001 XS2009-1018 缓冲器小车 JHQ 新乡宏昌起重设备配件有限公司 13-10 14-X001 XS2009-1018 注：(1)如果与原设计不一致，发生代用，应当在备注栏中注明“代用”； (2)附型式试验证明、外购件产品合格证明（复印件）。 —6— 五、出厂检验报告（一）整机检查序号检验项目及其内容检验结果检验结论备注 1 起重量标志和安全警示标志符合合格 2 材料主要受力结构件材料 Q235B 合格 3 绝缘防磁等材料 - - 4 焊接质量焊缝外观符合合格 5 焊接无损检测 - - 6 主要受力结构件符合合格 7 工作机构符合合格 8 操纵机构符合合格 9 主要零部件钢丝绳及其固定符合合格 10 吊具符合合格 11 滑轮符合合格 12 高强度螺栓副符合合格 13 摩擦部件润滑装置符合合格 14 线路、管路符合合格 15 液压、气动系统 - - 16 走台和栏杆符合合格 17 司机室符合合格 18 电气和控制系统防护等级符合合格 19 遥控装置 - - 20 导线、电缆符合合格 21 电气保护符合合格 22 电源进线、隔离开关符合合格 23 非自动复位应急断电开关符合合格 24 电气室符合合格 25 电磁吸盘的接线 - - 26 安全保护和防护装置制动器（停止器）符合合格 27 起重量限制器符合合格 28 高度限位器符合合格 29 下降极限位置装置 - - 30 大、小车限位器、缓冲器、止挡装置符合合格 31 超速保护装置 - - 32 连锁保护装置符合合格 —7— 33 隔热、降温措施 - - 34 运动零部件防护措施符合合格 35 抗风、防风装置 - - 36 检修吊笼或者平台符合合格 37 各机构力和力矩限制装置 - - （二）主要尺寸测量序号检验项目及其内容标准要求测量结果测量结论备注 1 基本尺寸跨度 (m) 10 10 合格 2 大车基距 (m) - 1.35 合格 3 小车轨距 (m) - - - 4 桥架上拱度 (mm) - 14 合格 5 主梁水平方向的弯曲 (mm) - 2 合格 6 以装车轮的基点的对角线差(mm) ≤5 3 合格 7 小车轨道接头高低差 (mm) ≤1 - - 8 小车轨道同一截面高低差 (mm) 0～3 - - 9 小车轨道侧向直线度 (mm) 0～4.25 - - 10 大/小车车轮的水平偏斜 () 0.0006 - - 11 小车轨距极限偏差 (mm) +7.+1 - - 12 主梁腹板的局部平面度 (mm) 0.6～1δ 3 合格 13 主要零部件吊钩开口度 (mm) - - 合格 14 卷筒端部凸缘高度 (mm) 30 30 合格 15 筒壁壁厚 (mm) 28.5 28.5 合格 16 滑轮轮槽壁厚 (mm) 7.5 7.5 合格 17 轮槽底部直径 (mm) Ø 300 Ø 300 合格 18 车轮轮缘厚度 (mm) 20 20 合格 19 踏面厚度 (mm) 30 30 合格 20 椭圆度 (mm) ＜0.5 0.2 合格备注：注：(1)可以以预装的形式进行尺寸测量，实测数据表述为范围或者与极性值有关的值，并且附测量部位图； (2)滑轮、车轮等同类零部件有多个的，应当以实测的最小尺寸为准，也可列表一一列出； (3)不能表述具体部位时，可附测量部位图表示。 —8—
