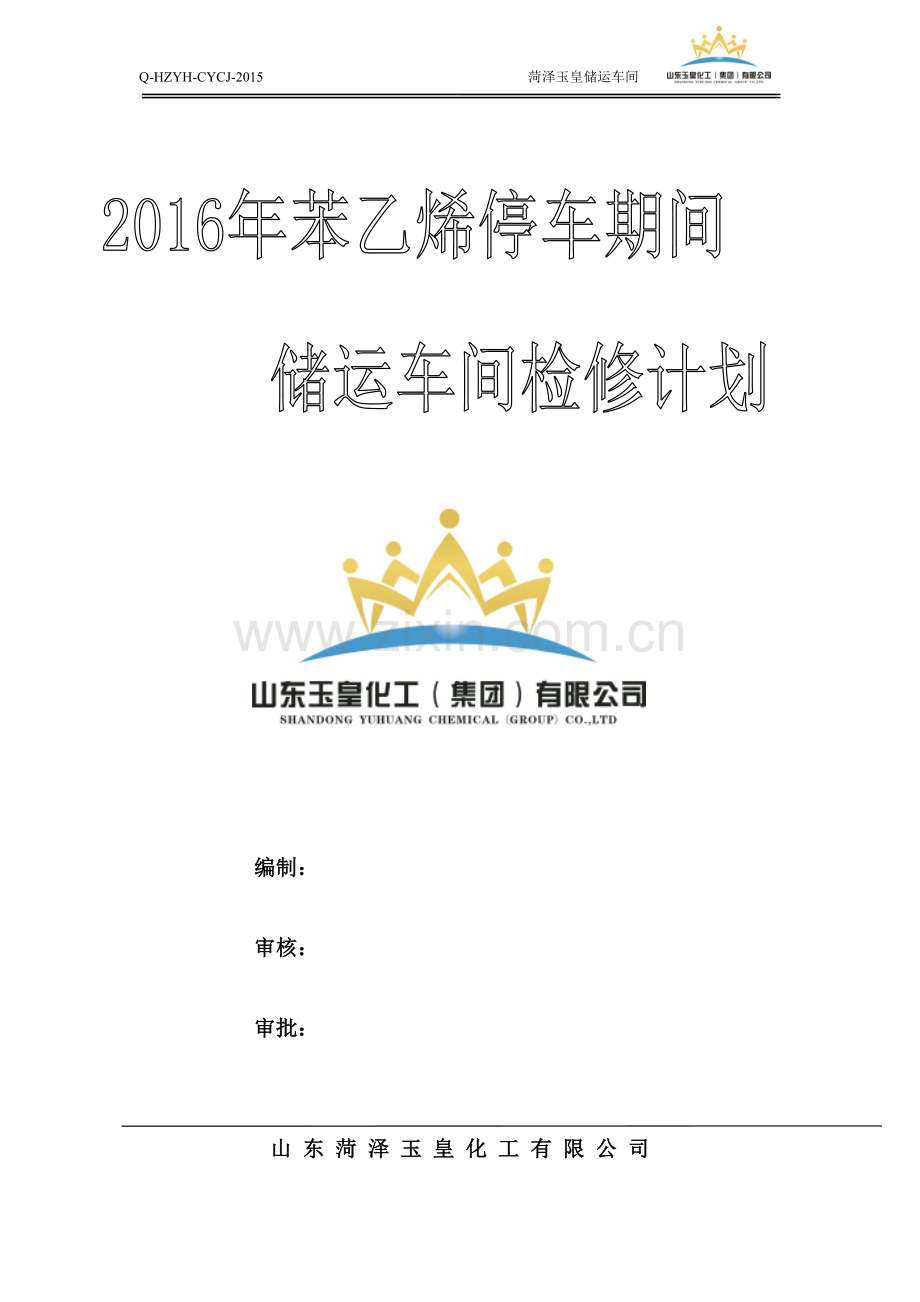

苯乙烯停车期间检修计划最终版.doc

Q-HZYH-CYCJ-2015 菏泽玉皇储运车间

编制：

审核：

审批：

山 东 菏 泽 玉 皇 化 工 有 限 公 司

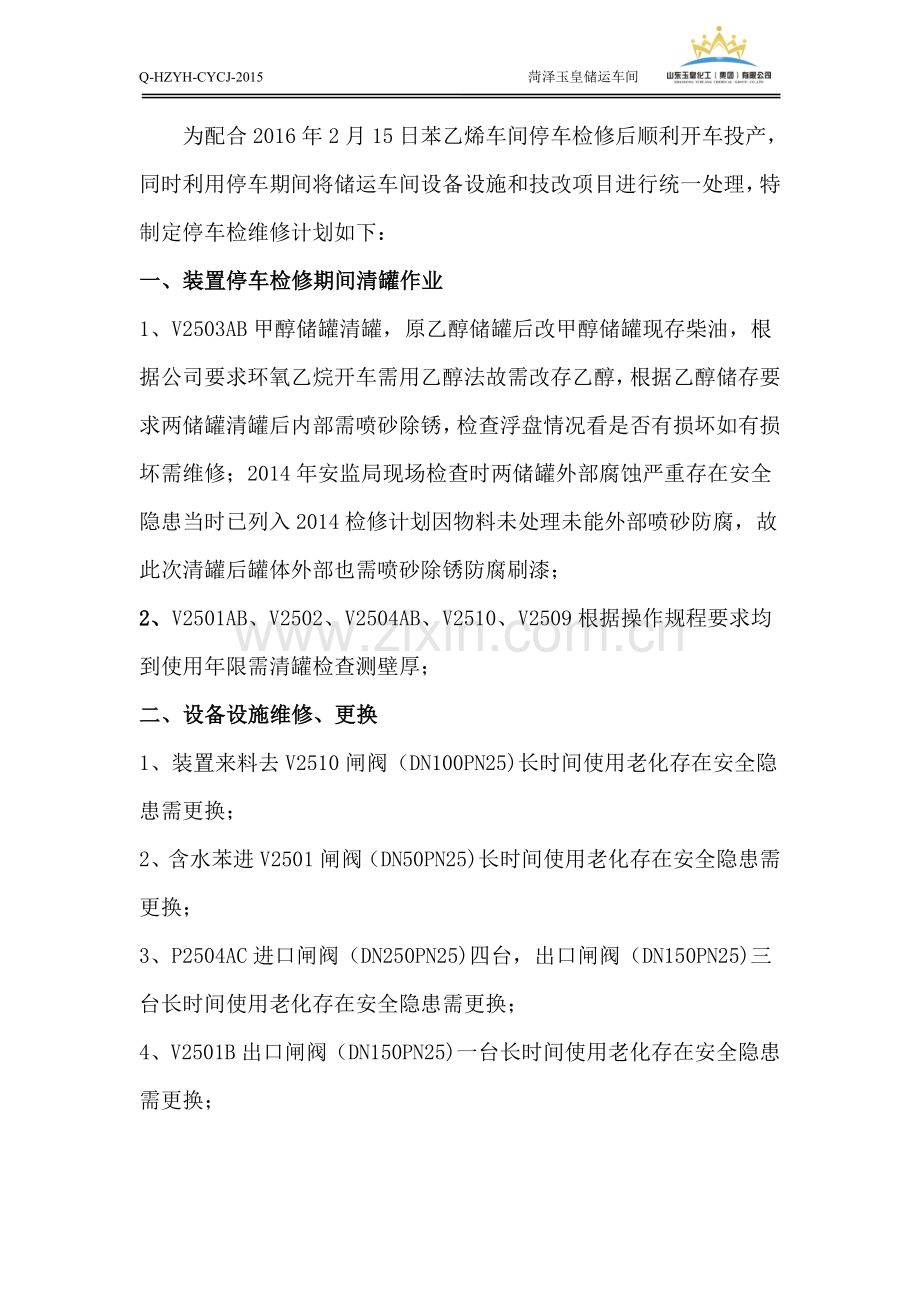

为配合2016年2月15日苯乙烯车间停车检修后顺利开车投产，同时利用停车期间将储运车间设备设施和技改项目进行统一处理，特制定停车检维修计划如下：
一、 装置停车检修期间清罐作业
1、 V2503AB甲醇储罐清罐，原乙醇储罐后改甲醇储罐现存柴油，根据公司要求环氧乙烷开车需用乙醇法故需改存乙醇，根据乙醇储存要求两储罐清罐后内部需喷砂除锈，检查浮盘情况看是否有损坏如有损坏需维修；2014年安监局现场检查时两储罐外部腐蚀严重存在安全隐患当时已列入2014检修计划因物料未处理未能外部喷砂防腐，故此次清罐后罐体外部也需喷砂除锈防腐刷漆；
2、 V2501AB、V2502、V2504AB、V2510、V2509根据操作规程要求均到使用年限需清罐检查测壁厚；
二、 设备设施维修、更换
1、 装置来料去V2510闸阀（DN100PN25)长时间使用老化存在安全隐患需更换；
2、 含水苯进V2501闸阀（DN50PN25)长时间使用老化存在安全隐患需更换；
3、 P2504AC进口闸阀（DN250PN25)四台，出口闸阀（DN150PN25)三台长时间使用老化存在安全隐患需更换；
4、 V2501B出口闸阀（DN150PN25)一台长时间使用老化存在安全隐患需更换；

三、 保温保冷类
1、 V2509不合格苯乙烯储罐罐顶及罐体保温铁皮锈蚀严重，需重新更换；
2、 V2504AB、V2510储罐外保温铁皮打钉处腐蚀严重但周围铁皮未腐蚀，一旦刮大风铁皮不牢靠故需加固，方法为：在原有的钉孔隙处再打钉，保证隔一个原有钉打入一个新钉；
3、 罐区内大多保温、保冷管线铁皮腐蚀严重，需重新更换；
四、技改类
最新安全设计规范的出台，车间部分储罐和机泵已达不到最新安全要求，根据要求车间储罐及机泵需技改。具体技改项目如下：
1、 机泵技改；（详见下表）
序号
设备编号
设备名称
原机泵类型
扬程（米）
流量（m³/h）
电机功率（kw）
入口条件
进口管径（DN）
出口管径（DN）
物料温度（℃）
物料密度
安装环境
备注
1
P-2513
多乙苯卸车泵
离心泵
60
40
7.37
槽车内液面静压力
150变80
80变100
5-35
0.865
室外环境温度

2、 储罐技改；（详见下表）
部门：储运车间 储罐台数：75

设备名称
编号
出口管径
入口管径
出入口压力等级
储罐修改内容
增加气动阀数量
是否有氮封
备注
罐区
序号
远传温度计
高低液位报警器
安全人孔
二期成品罐区
1
燃料油储罐
V2502
DN100
DN100
PN25

需增加紧急泄压孔
2
需增加自立式调节阀、氮气管线增加氮封

五、设备校验、检修类
1、对机泵、储罐附件压力表、液位计、温度计、进行维护保养，对所有呼吸阀进行拆卸检查，
2、装置停车检修期间过滤器全部进行清理，对过滤器滤架、滤网进行检查，损坏的及时进行维修或更换；
3、生锈的阀门除锈涮漆，对阀门阀杆进行抹黄油防腐处理
4、对罐区螺栓进行防腐处理。
5、对所有储罐进行壁厚测量；
6、储罐氮封系统进行检测、维修；
7、消防系统进行检测、维修；
8、车间四台冷却器检查维修，冷却水化验，冷却水机泵检查维护保养；
以上为苯乙烯停车期间储运车间的检修计划，我车间争取在检修期间以最短最快的时间内把各项检修工作完成，达到生产需要。
以下为材料附件表：

储运车间2016年苯乙烯停车期间检修材料一览表
序号
施工内容
介 质
操作温度℃
操作压力Mpa
工 程 期 用 材 料
名称
规格或型号
材质
单位
数量
1
V2503AB甲醇储罐清罐内外喷砂除锈。（检查浮盘）
现为粗苯清罐后改存乙醇

铝浮盘
储罐规格15.7*11.37
铝
套
2
人孔垫片
725*645
不锈钢内环缠绕垫
片
4
双头螺栓
M33*180,
8.8级
碳钢
套
50
M20*95,
8.8级
碳钢
套
100
M16*80,
8.8级
碳钢
套
120
M22*110,
8.8级
碳钢
套
100
垫片
DN80，PN2.5
不锈钢内环缠绕垫
片
10
DN150,PN25
不锈钢内环缠绕垫
片
10
DN200,PN25
不锈钢内环缠绕垫
片
10
闸阀
DN100,PN25
碳钢
台
3
DN80,PN25
碳钢
台
2
环氧中灰底漆
灰色

Kg
700
稀料

Kg
400
聚氨酯面漆
白色

Kg
700
2
V2501AB、V2502、V2504AB、V2510清罐测壁厚
纯苯、燃料油、苯乙烯、蒸汽

双头螺栓
M33*180,
8.8级
碳钢
套
150
M16*80,
8.8级
碳钢
套
20
M20*95,
8.8级
碳钢
套
20
M22*110,
8.8级
碳钢
套
40
闸阀
DN50，PN2.5
碳钢
台
2
DN150,PN25
碳钢
台
1
DN100,PN25
碳钢
台
1
人孔垫片
725*645
不锈钢内环缠绕垫
片
12
3

垫片
DN50，PN2.5
不锈钢外环缠绕垫
片
10
DN150,PN25
不锈钢外环缠绕垫
片
4
DN100,PN25
不锈钢外环缠绕垫
片
4
4
装置来料去V2510闸阀（DN100PN25)更换
苯乙烯

垫片
DN100,PN25
不锈钢外环缠绕垫
片
2
双头螺栓
M16*80,
8.8级
碳钢
套
20
5
含水苯进V2501闸阀（DN50PN25)
含水苯

垫片
DN50，PN25
不锈钢内环缠绕垫
片
2
双头螺栓
M16*80,
8.8级
碳钢
套
8
6
P2504AC进口闸阀（DN250PN25)四台，出口闸阀（DN150PN25)三台
苯乙烯

双头螺栓
M27*120
碳钢
套
80
M22*110
碳钢
套
60
闸阀
DN150，PN25
碳钢
台
3
DN250,PN25
碳钢
台
4
垫片
DN150，PN25
不锈钢外环缠绕垫
片
6
DN250,PN25
不锈钢外环缠绕垫
片
8
7
V2501B出口闸阀（DV150PN25)一台
纯苯

垫片
DN150，PN25
不锈钢内环缠绕垫
片
2
双头螺栓
M22*110,
8.8级
碳钢
套
8
8
V2509不合格苯乙烯储罐罐顶及罐体保温铁皮锈蚀严重，需重新更换；

不合格苯乙烯

瓦楞板
100*600*0.8
铁
张

铝皮
厚度0.5mm宽1米
铝
卷
1
9
保温、保冷管线铁皮腐蚀严重，需重新更换
苯乙烯、纯苯

铁皮
厚度0.5mm宽1米
铁
卷
2
注：底色为红色的为不确定，浮盘是否更换需开罐后确定。

储运车间
2015年10月18日
