支座垫石、挡块施工技术方案.doc

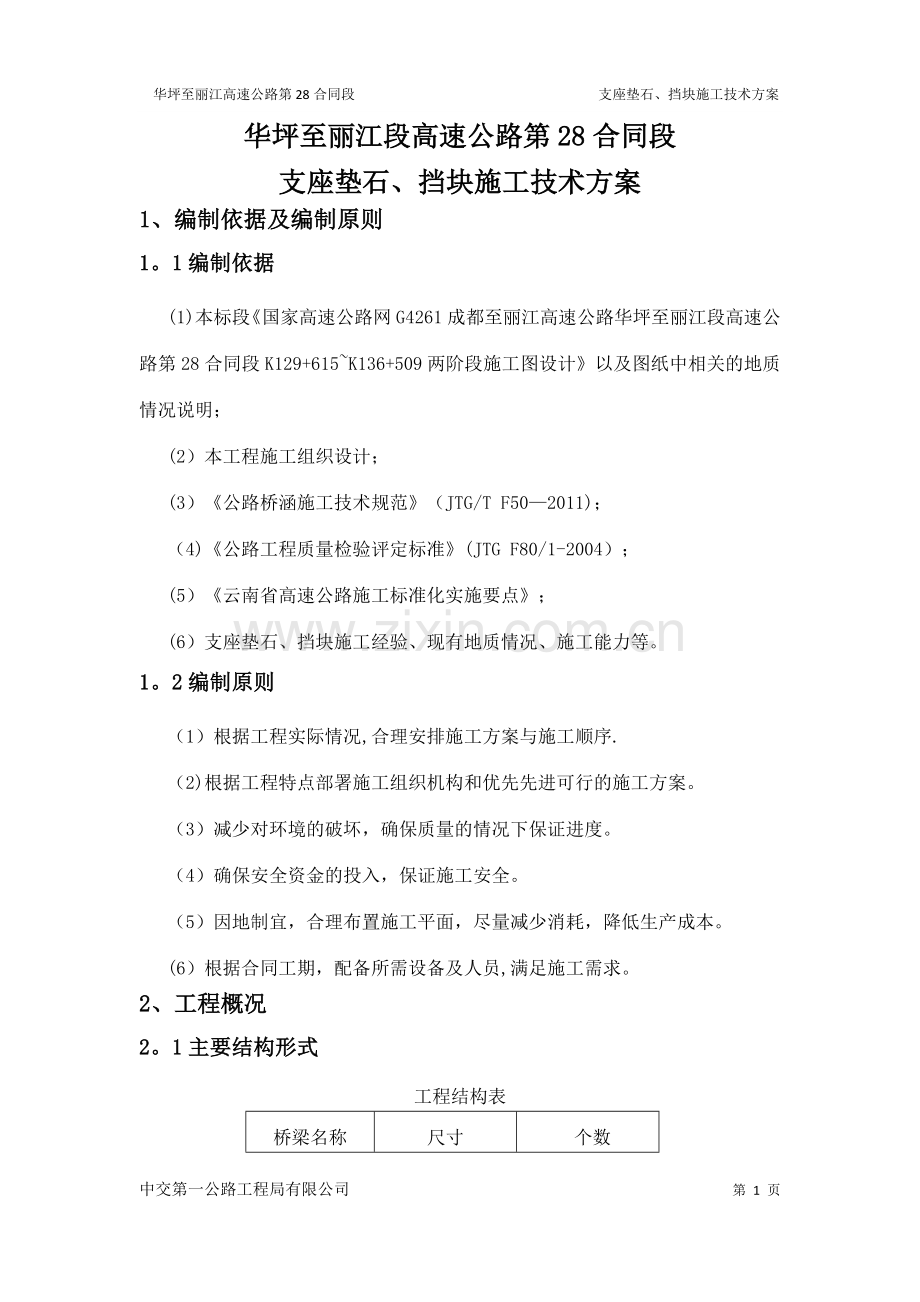

华坪至丽江高速公路第28合同段 支座垫石、挡块施工技术方案
国家高速公路网G4261成都至丽江高速公路
华坪至丽江段高速公路第28合同段
K129+615～K136+509
支座垫石、挡块施工技术方案
中交一公局第一工程有限公司
华丽高速公路第28合同段项目经理部
2017年1月 日

中交第一公路工程局有限公司
第 5 页

华坪至丽江段高速公路第28合同段
支座垫石、挡块施工技术方案
1、编制依据及编制原则
1。1编制依据
(1)本标段《国家高速公路网G4261成都至丽江高速公路华坪至丽江段高速公路第28合同段K129+615~K136+509两阶段施工图设计》以及图纸中相关的地质情况说明；
(2）本工程施工组织设计；
(3）《公路桥涵施工技术规范》（JTG/T F50—2011)；
（4)《公路工程质量检验评定标准》(JTG F80/1-2004）；
(5）《云南省高速公路施工标准化实施要点》；
(6）支座垫石、挡块施工经验、现有地质情况、施工能力等。
1。2编制原则
（1）根据工程实际情况,合理安排施工方案与施工顺序.
（2)根据工程特点部署施工组织机构和优先先进可行的施工方案。
（3）减少对环境的破坏，确保质量的情况下保证进度。
（4）确保安全资金的投入，保证施工安全。
（5）因地制宜，合理布置施工平面，尽量减少消耗，降低生产成本。
(6）根据合同工期，配备所需设备及人员,满足施工需求。
2、工程概况
2。1主要结构形式
工程结构表
桥梁名称
尺寸
(长＊宽＊高)
个数
（个）
龙潭2号大桥
11。4＊2。3＊1。9
19
龙潭3号大桥
11。4*2。3*1.9
19
2.2 施工平面布置
(1） 施工便道
沿桥梁两侧征地线外6米宽范围进行临时占地，修筑左、右侧现场施工道路，在现场施工道路每隔300米处设置一个加宽段,长20米，宽3米，以免在施工交叉作业时形成通车障碍,加大通行能力.
（2）拌合站
混凝土冲拌和站位于主线K134+500右侧约500米，占地面积10000㎡，场地周围有道路交汇,可修筑施工便道连接。为两座桥梁墩柱供应混凝土.
（3)钢筋加工厂
桥区钢筋加工场设置在主线K130+300左侧100米,占地面积为1920平米。供大龙潭2号桥和大龙潭3号桥钢筋加工使用,场地周围有道路交汇，可修筑施工便道连接，便于材料进出。
2。3 气候水文
本合同地处云贵高原西缘及西北缘，属横断山脉及横断山脉与滇西北高原接壤地带，总体地势为北高南低，气候特征表现为高原型气候，气候垂直分带特征较明显；气候特征表现为干湿季节分明，山区气温较低，金沙江河谷两岸炎热。据其差异可分为三个带：
1）河谷亚热带，气候炎热，年平均气温18℃；
2）盆地暖温带,气候温暖湿润,年平均气温13℃；3)山区温凉带，一般交冷冬雪夏雨，常阴云多雾.
据丽江、永胜等气象资料显示区内年平均气温最低月为1月（9.5℃)，最热月7月（最嘎气温31。2℃)，平均霜期117填，平均降雨量890—950毫米，雨水集中于7-9月;蒸发量2100—2400毫米；山区气候多变,十一月指次年四月为旱季.本合同区域内气候条件条件总体对施工有利，但雨雪、冰雹、大风是影响本项目的主要的气候因素，应合理安排施工工期、构造物安全及运营安全.
2。4 施工条件
桥梁施工现场所需混凝土及成品钢筋由拌合站和钢筋加工厂提供，运输方便。
2。5 施工要求
（1） 模板进场要进行试拼并检查是否严密、接缝平齐，监理工程师验收合格都使用。
(2）钢筋加工必须在钢筋加工场集中加工制作，经监理工程师检验合格后，方可运送至现场，并且支垫高度保证30cm以上.
(3） 人、机、料进场必须满足施工要求.
（4 ）施工场地平整:做好“三通一平”， 保证施工场地应平整、密实，避免在运料过程中车辆产生沉陷。施工便道排水通畅不积水，路线畅通。
2。6 技术保证条件
（1）开工前仔细研究施工图纸,由项目总工组织技术员对图纸进行会审。
(2）编制施工组织和首件施工方案，准备有关施工工艺的试验参考资料。对制定的施工工艺和方案通过技术交底和相应措施落实到位。并在施工中对施工方案不断的进行总结和完善.
（3）做好详细的安全技术交底，制定切实可行的奖罚措施，提高全体施工人员对安全生产质量的重视，把安全生产落到实处。
3、施工计划
3。1 机械设备配置
机械设备配置表
序号
机械设备名称
机械设备型号
单位
数量
用途
1
挖掘机
斗山230
台
2
施工现场
2
发电机
KF150
台
2
3
吊车
25吨
台
3
4
水泵
3P
台
2
5
钢筋运输车
解放
辆
2
6
数控弯曲机
1—HD—32
台
1
7
数控弯箍机
CBM-12A
台
1
8
龙门吊
10吨
台
2
9
塔吊
QTZ80
台
2
10
混凝土运输车
10方
辆
8
拌合站
11
装载机
ZL50
台
1
ZL30
台
1
3。2 人员配置
技术负责人：权开乐；现场负责人：云惠军；
结构工程师：沈强；质检工程师 :聂鑫磊
测量工程师：于东洋；试验工程师：郭新华
安全工程师:李东海；机械工程师:胡开业
专职安全员：3人；现场技术员:4人;
施工人员：50人.
3.3 施工进度计划
支座垫石、挡块施工计划工期：2017年4月1日~2017年10月20日.
