建筑工程现场安全文明施工管理标准化图集.doc

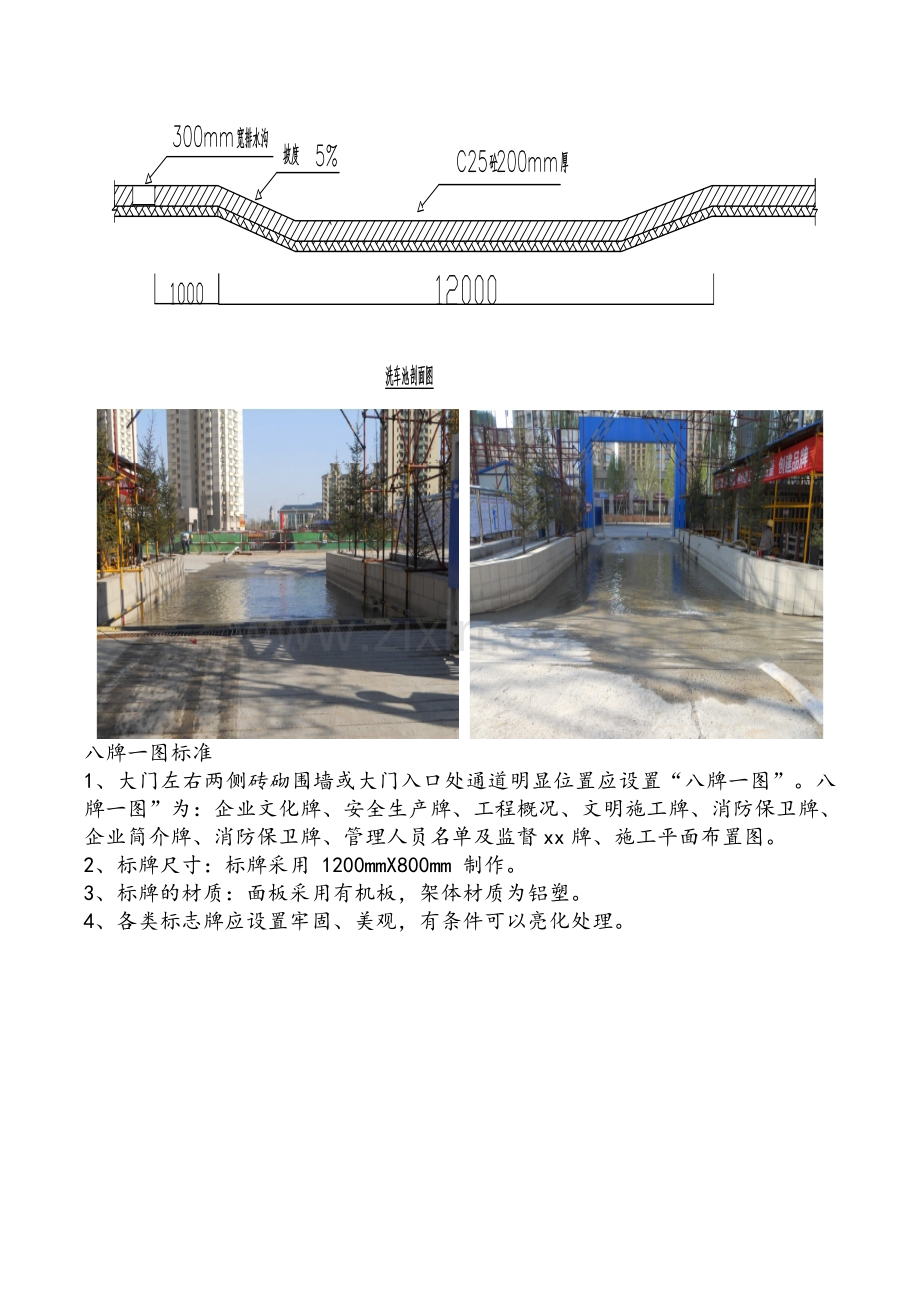

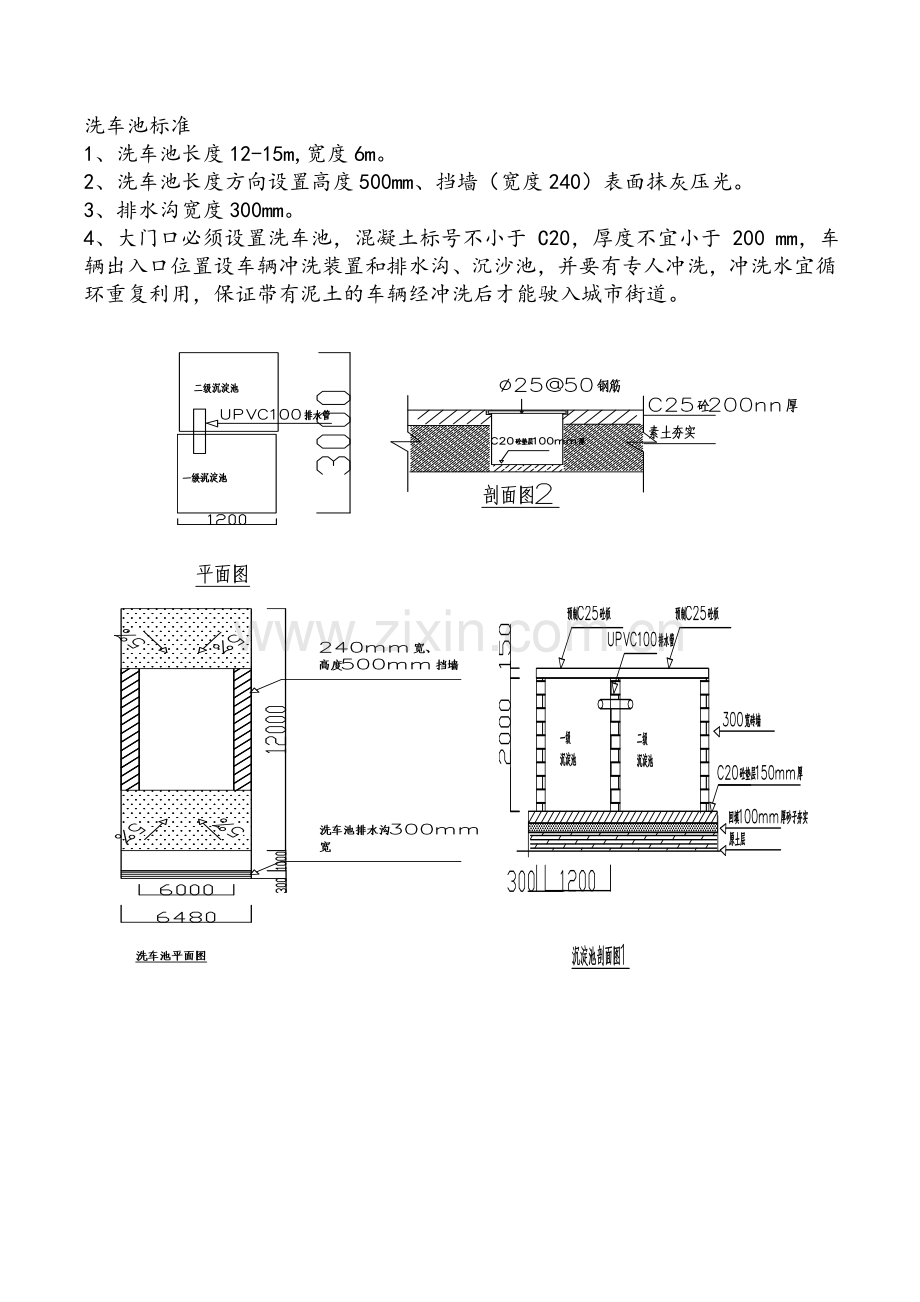

洗车池标准1、洗车池长度12-15m,宽度6m。2、洗车池长度方向设置高度500mm、挡墙（宽度240）表面抹灰压光。3、排水沟宽度300mm。4、大门口必须设置洗车池，混凝土标号不小于 C20，厚度不宜小于 200 mm，车辆出入口位置设车辆冲洗装置和排水沟、沉沙池，并要有专人冲洗，冲洗水宜循环重复利用，保证带有泥土的车辆经冲洗后才能驶入城市街道。 八牌一图标准1、大门左右两侧砖砌围墙或大门入口处通道明显位置应设置“八牌一图”。八牌一图”为：企业文化牌、安全生产牌、工程概况、文明施工牌、消防保卫牌、企业简介牌、消防保卫牌、管理人员名单及监督xx牌、施工平面布置图。2、标牌尺寸：标牌采用 1200mmX800mm 制作。3、标牌的材质：面板采用有机板，架体材质为铝塑。4、各类标志牌应设置牢固、美观，有条件可以亮化处理。 现场路面硬化标准1、 现场场地和道路要平坦、通畅，满足消防要求，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。2、施工行车道路硬化标准：在稳定的土基层上直接用 150 mm 厚以上的 C20混凝土路面进行硬化，道路宽 4m，要求平整、坚实、卫生，无翻浆积水现象。3、施工人员通道硬化标准：用 50 mm 厚的 C10 以上混凝土硬化。4、生产加工场地、堆场场地硬化标准：100 mm 厚的 C20 混凝土硬化。5、生活区场地硬化标准： 100 mm 厚的 C20 混凝土硬化。6、所有硬化地面应高于其它未硬化场地 150 mm 以上；硬化路面边设置良好的排水沟。7、闲置 4 个月以上的裸露空地宜作植草覆盖、密目网覆盖或设置围档间隔。 加工棚标准1、在塔吊半径以内必须采用双层防护如图，半径以外可采用单层防护；图示尺寸可根据现场条件确定，但形式不得随意改动,防护板上必须做防水处理。2、钢管刷红白漆，间间隔 100 ,机械电缆必须采用埋地或穿钢管的形式进行保护。3、操作场所挂设的标识牌有：机械验收合格牌、安全警示牌、操作规程。标牌的挂设高度为离地面 1.8 米。4、木工棚宜采用砖砌房,地面必须进行硬化。5、开关箱与机械的水平间距不得大于 3 米。6、上层防护板必须有放雨措施，并且根据现场排水情况做顺水坡。7、搅拌机应设置在施工电梯附近，出料口处需设沉淀池。8、加工棚设置灭火器 2 只。 配电箱防护棚标准1、 防护棚四个角柱子采用4040mm方钢制作，框内为钢筋焊接,栅格的间距为120mm，为可拆装式，侧面与正背面连接处为扁钢制作，采用螺栓连接，以便多次重复使用。2、基座砌砖台防护，10cm高，表面水泥砂浆抹面压光。3、围栏每隔30cm刷一道红白相间油漆。4、围栏大小可根据现场大小按棚栏间距大小缩放。5、门的大小不得小于60cm，闸箱前后门均可以打开，并有操作人员空间。6、 防护蓬顶四周焊接角钢，上面铺设50mm厚脚手板。7、 正面挂标志牌，大小自定，白底蓝字。 材料标识牌1、标识牌采用镀锌铁板或铝塑板制作，边框为20mm，白底，黑字。标识牌宽高=400250mm。2、原材料进场并在指定位置堆码后，在材料堆放区域前方设置材料标识牌；原材料经车间加工制成半成品后，在半成品堆放区域前设置半成品加工标识牌。3、材料标识牌支架采用方钢和槽钢焊接制作。4、标识牌支架尺寸如图（单位：mm）。5、材料标识牌与支架配套使用。材料堆放 1、施工现场构件、材料的堆放必须按照总平面布置图规定的位置放置，应减少二次搬运。 2、 材料堆放场地应当地势较高、坚实、平坦，要有排水措施，并符合安全、防火的要求。 3、建筑材料、构配件及其他料具等必须按品种，分规格堆码整齐，做到一头齐、一条线、一般高。砖成垛，砂、石材料成方，大型工具等应一头齐。 4、 钢筋应架空堆放，架空高度不得小于0.2m。采用C30混凝土梁，宽0.3m，高0.2m。钢筋两侧采用0.6m高16#槽钢或工字钢围挡，围档间距1.2m，槽钢埋入砼梁内不少于0.2m。钢筋堆放高度不得超过两侧槽钢高度。 5、现场钢材和钢筋半成品堆放应按批、分级别、品种、直径、外型妥善堆放，堆放高度不得超过1.5m。每垛钢材应设置材料标识牌，做到标识可追溯性。 6、模板码放高度不超过1.5m，下部用垫木架空堆放，架空高度不得少于0.1m，垫木沿模板短方向布置，间距不超过0.6m，模板两端悬空长度不得超过0.1m。 7、木方应成垛码放整齐，高度不得超过1.5m，下部用垫木架空堆放，架空高度不得小于0.1m，堆放木方与垫木在同一垂直面上，且相互垂直。 8、砖应成丁成行码放，高度不得超过1.5m。砌块材料码放高度不得超过1.8m。 9、砂石应堆放在三面砌0.24m厚、0.5m高，内外抹1:3水泥砂浆的围护池中，表面用双层密目安全网、草帘或毡布覆盖，禁止敞开堆放。 10、扣件应存放在扣件池中，池内地面找平抹面，池内设排水口，池外设排水沟。 11、钢管堆放应搭设钢管搁置架，架空高度0.3m为宜，上部要设拉结钢管，高度不应超过1.5m并应按长度分类堆放。 12、各种材料、构件应挂设定型化标识牌，标识牌上应标明材料的产地、规格、品种、数量、状态注明合格与不合格、进场日期等。 木材堆放 钢管堆放 沙石堆放 钢材堆放工人食堂1、要求干净、卫生，证件齐全有效。食品卫生许可证、饮事员健康证和培训证、食堂卫生责任制、食堂管理制度等均悬挂墙上。2、食堂应是砖结构，水泥地面，有上下水及排烟气设施。3、厨房地面材质为地砖或水泥，操作台面为瓷砖。4、职工食堂应设在上风向，地势较高。排水通畅且距离厕所 30 米以上的地方。5、装修食堂所用建筑材料必须符合环保、消防要求。门窗齐全有效，有防蝇防尘设施。6、食堂应设储物间，内设粮台，粮台应高于地面 30cm，距墙壁不小于 25cm。7、厨房制作间地面、墙壁及灶台应贴瓷砖，并保持墙面、地面干净。8、厨房制作间等房间吊顶必须进行金属板吊顶，不得采用石膏板或木材等材料进行吊顶。9、厨房内必须设置排水沟，并设有隔油池。隔油池每星期清掏不小于 2 次，并做好相关记录。10、食堂必须设置独立的制作间、储藏间和燃气罐存放间，食堂和操作间要封闭。11、配备必要的排风设施和消毒设施，为了使制作间排烟畅通，灶台应使用抽油烟机，不推荐使用排气扇。12、厨房、餐厅内应设有紫外线消毒灯管，非工作时间和非就餐时间打开，消毒时间不少于 1 小时。13、各种器具、主副食品不准直接接触地面，各种食品必须生熟分开，各种器具、机械、盖布应干净卫生，无不洁、生锈、霉变、油垢及残渣。菜墩、案板、刀具、容器等应生熟分开，并有明显的生熟标记。采用公司统一的标牌进行标识。做好食物 24 小时留样。14、炊事员上岗必须穿工作服、戴工作帽，衣帽整洁。不得穿工作服上厕所，工作时不得抽烟，不得做有碍卫生的小动作。操作前必须洗手，保持良好的个人卫生。15、食堂建成后，必须取得当地卫生防疫部门颁发的食品卫生许可证后方可开火。16、食堂必须具备食堂卫生许可证、炊事人员身体健康证。炊事员每年都要进行一次体检，无体检合格证的人员一律不准上岗。17、项目部的医务人员应定期组织炊事员进行学习，不断提高他们的卫生防病知识，以避免食物中毒和法定传染病的发生。18、工地发生法定传染病和食物中毒时，工地负责人要尽快向上级主管部门和当地卫生防疫机构报告，并积极配合有关部门调查处理。洗漱水池 食堂布置
