现代供电技术复习总结.doc

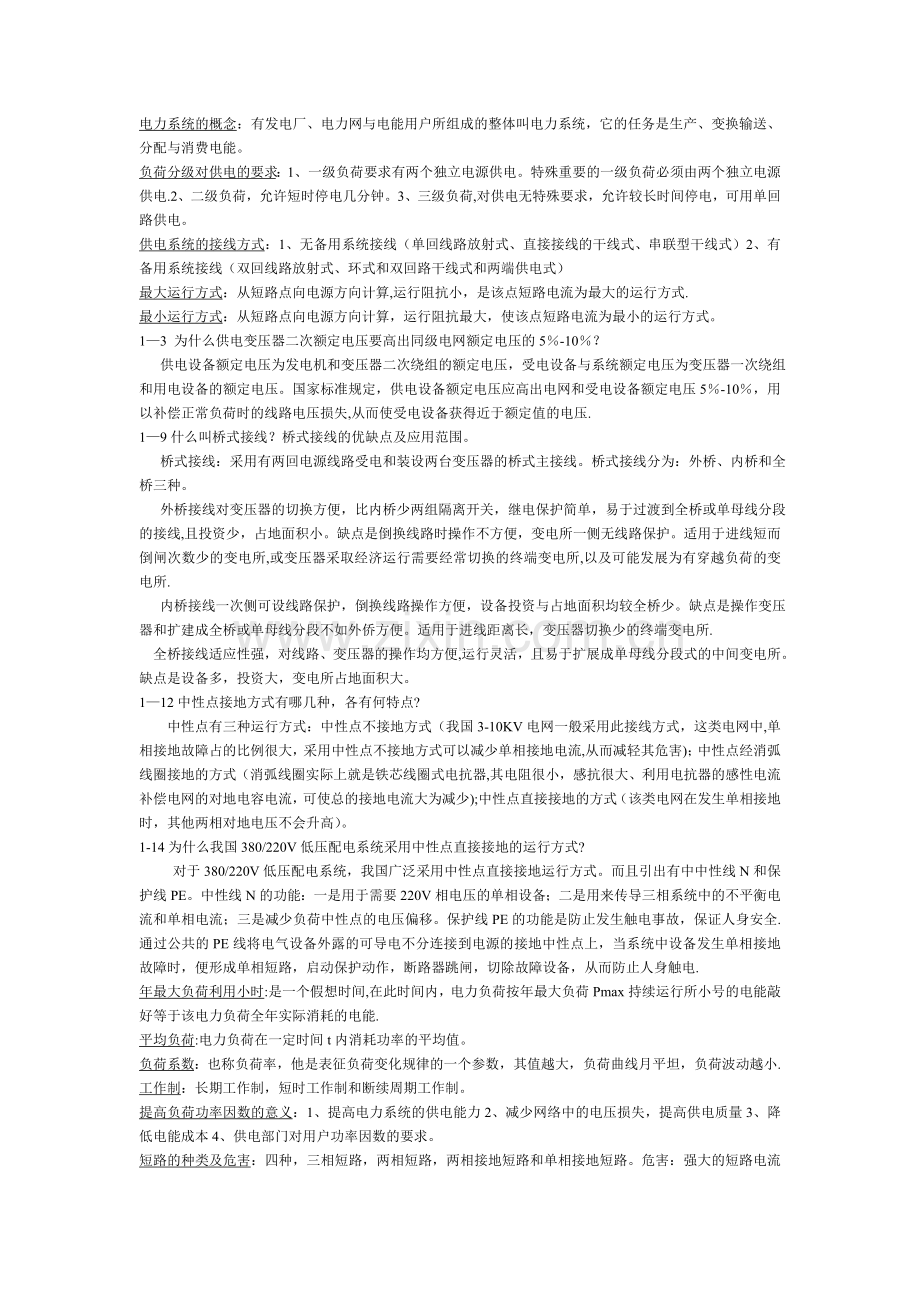

电力系统的概念：有发电厂、电力网与电能用户所组成的整体叫电力系统，它的任务是生产、变换输送、分配与消费电能。负荷分级对供电的要求：1、一级负荷要求有两个独立电源供电。特殊重要的一级负荷必须由两个独立电源供电.2、二级负荷，允许短时停电几分钟。3、三级负荷,对供电无特殊要求，允许较长时间停电，可用单回路供电。供电系统的接线方式：1、无备用系统接线（单回线路放射式、直接接线的干线式、串联型干线式）2、有备用系统接线（双回线路放射式、环式和双回路干线式和两端供电式）最大运行方式：从短路点向电源方向计算,运行阻抗小，是该点短路电流为最大的运行方式.最小运行方式：从短路点向电源方向计算，运行阻抗最大，使该点短路电流为最小的运行方式。13 为什么供电变压器二次额定电压要高出同级电网额定电压的5-10？ 供电设备额定电压为发电机和变压器二次绕组的额定电压，受电设备与系统额定电压为变压器一次绕组和用电设备的额定电压。国家标准规定，供电设备额定电压应高出电网和受电设备额定电压5-10，用以补偿正常负荷时的线路电压损失,从而使受电设备获得近于额定值的电压.19什么叫桥式接线？桥式接线的优缺点及应用范围。 桥式接线：采用有两回电源线路受电和装设两台变压器的桥式主接线。桥式接线分为：外桥、内桥和全桥三种。 外桥接线对变压器的切换方便，比内桥少两组隔离开关，继电保护简单，易于过渡到全桥或单母线分段的接线,且投资少，占地面积小。缺点是倒换线路时操作不方便，变电所一侧无线路保护。适用于进线短而倒闸次数少的变电所,或变压器采取经济运行需要经常切换的终端变电所,以及可能发展为有穿越负荷的变电所. 内桥接线一次侧可设线路保护，倒换线路操作方便，设备投资与占地面积均较全桥少。缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。适用于进线距离长，变压器切换少的终端变电所. 全桥接线适应性强，对线路、变压器的操作均方便,运行灵活，且易于扩展成单母线分段式的中间变电所。缺点是设备多，投资大，变电所占地面积大。112中性点接地方式有哪几种，各有何特点? 中性点有三种运行方式：中性点不接地方式（我国3-10KV电网一般采用此接线方式，这类电网中,单相接地故障占的比例很大，采用中性点不接地方式可以减少单相接地电流,从而减轻其危害)；中性点经消弧线圈接地的方式（消弧线圈实际上就是铁芯线圈式电抗器,其电阻很小，感抗很大、利用电抗器的感性电流补偿电网的对地电容电流，可使总的接地电流大为减少);中性点直接接地的方式（该类电网在发生单相接地时，其他两相对地电压不会升高）。1-14为什么我国380/220V低压配电系统采用中性点直接接地的运行方式?对于380/220V低压配电系统，我国广泛采用中性点直接接地运行方式。而且引出有中中性线N和保护线PE。中性线N的功能：一是用于需要220V相电压的单相设备；二是用来传导三相系统中的不平衡电流和单相电流；三是减少负荷中性点的电压偏移。保护线PE的功能是防止发生触电事故，保证人身安全.通过公共的PE线将电气设备外露的可导电不分连接到电源的接地中性点上，当系统中设备发生单相接地故障时，便形成单相短路，启动保护动作，断路器跳闸，切除故障设备，从而防止人身触电.年最大负荷利用小时:是一个假想时间,在此时间内，电力负荷按年最大负荷Pmax持续运行所小号的电能敲好等于该电力负荷全年实际消耗的电能.平均负荷:电力负荷在一定时间t内消耗功率的平均值。负荷系数：也称负荷率，他是表征负荷变化规律的一个参数，其值越大，负荷曲线月平坦，负荷波动越小.工作制：长期工作制，短时工作制和断续周期工作制。提高负荷功率因数的意义：1、提高电力系统的供电能力2、减少网络中的电压损失，提高供电质量3、降低电能成本4、供电部门对用户功率因数的要求。短路的种类及危害：四种，三相短路，两相短路，两相接地短路和单相接地短路。危害：强大的短路电流产生的热和电动力效应使电气设备受到破坏;短路点的电弧可能烧毁电气设备；短路点附近的电压显著降低，使供电受到严重影响或被迫中断;发电厂附近发生短路，可能使全电力系统运行解列,后果严重；接地短路故障造成的零序电流会在附近的通信线路内产生感应电动势，干扰通信，危及人身和设备的安全。无限大容量电源系统:指电源的内阻抗为零,在短路过程中电源的端电压恒定不变，短路电流周期分量恒定不变。无限大容量电源供电系统三相短路暂态过程的特点：各相之间有120度相角差,各相的非周期分量电流大小并不相等；三相短路时各相短路电流波形不对称；三相短路电流只有其中一相电流最大.电气设备的选择与校验：电气设备必须按正常工作条件进行选择，按短路条件进行校验.按正常条件的选择：环境条件、按电网额定电压选择电气设备的额定电压、按最大长时负荷电流选择电气设备的额定电流。按短路情况校验：热稳定校验、动稳定性校验互感器是电流互感器和电压互感器的合称。电流互感器运行中应注意事项：1、电流互感器在接线时，应注意接线端子的极性。2、电流互感器的二次绕组级外壳均应接地。3、电流互感器二次回路不准开路或接熔断器.电压互感器运行中应注意事项：1、电压互感器在接线时，应注意接线端子的极性同名端。2、电压互感器在运行时，二次侧不能短路。3、电压互感器二次绕组的一端及外壳应接地.5-3名词解释：1、电压降:线路始端电压与末端电压的相量差2、电压损失：线路始、末两端电压的有效值之差3、经济电流密度：年运行费用最低时，导线单位面积上通过电流的大小。5-4高、低压线路导线（包括架空线与电缆）截面选择有何异同点？为什么？高压电缆截面除按经济电流密度、允许电压损失、长时允许电流选择外，还应按短路的热稳定条件进行校验。低压电缆截面选择与高压电缆选择不同，主要考虑电缆正常运行时发热与电压损失，并考虑故障时短时承受大电流所引起的温升，故不再按经济电流密度选择,而是按长时允许负荷电流初选截面，再用正常运行允许电压损失和满足短路热稳定的要求进行校验，所选电缆必须满足所有条件。继电保护的基本要求:选择性，快速性，灵敏性，可靠性电流保护的接线方式:是指保护装置中电流继电器与电流互感器二次绕组之间的连接方式。常用的接线方式有三种：完全星形接线，不完全星形接线，两相电流差接线。三段保护每段保护原理及整定方法：无时限电流速度安成为段保护,时限电流速断为段保护。定时限过电流保护为段保护。第、段保护构成线路主保护，第段保护对线路的主保护起后备保护作用,成为近后备，另外还对相邻线路起后备保护作用，成为远后备。电力变压器保护的种类及范围:分为气体保护、纵联差动保护、过电流保护和过负荷保护。气体保护主要用作变压器油箱内部故障的主保护以及油面过低保护。对于较小容量的变压器,特别是车间配电用变压器，广泛采用电流速断保护作为电源侧绕组、套管及引出线故障的主要保护.差动保护主要用作变压器内部绕组、绝缘套管及引出线相间短路的主保护。过流保护是为了防止外部短路引起变压器绕组的过电流,并作为差动和气体保护的后备。过负荷保护可采用单电流继电器接线方式，经过一定延时作用于信号，在无人值班的变电所内，也可以作用于跳闸或自动切除一部分负荷。差动保护的原理:与电网纵差保护相同,在正常运行和外部故障时，流入继电器的电流为两侧电流之差，其值很小，继电器不动作。当变压器内部发生故障时，做仅侧有电源，其值为短路电流，继电器动作,使两侧断路器跳闸.由于差动保护无需与其他保护配合，因此可瞬时切除故障。差动继电器的作用：我国的差动保护继电器有电磁型的BCH系列、整流型的LCD系列和晶体管型BCD系列。变压器保护常用BCH-2型差动继电器。BCH-2型差动继电器由一个DL-11/0.2型电流继电器和一个带短路线圈的速饱和变流器组成.速饱和变流器的作用是躲过励磁涌流,流过差动电流的差动线圈是其主线圈，平衡线圈用来消除由于两组电流互感器二次电流有差异而引起的不平衡电流,短路线圈的作用则是进一步改善速饱和交流器躲过非周期分量的性能.
