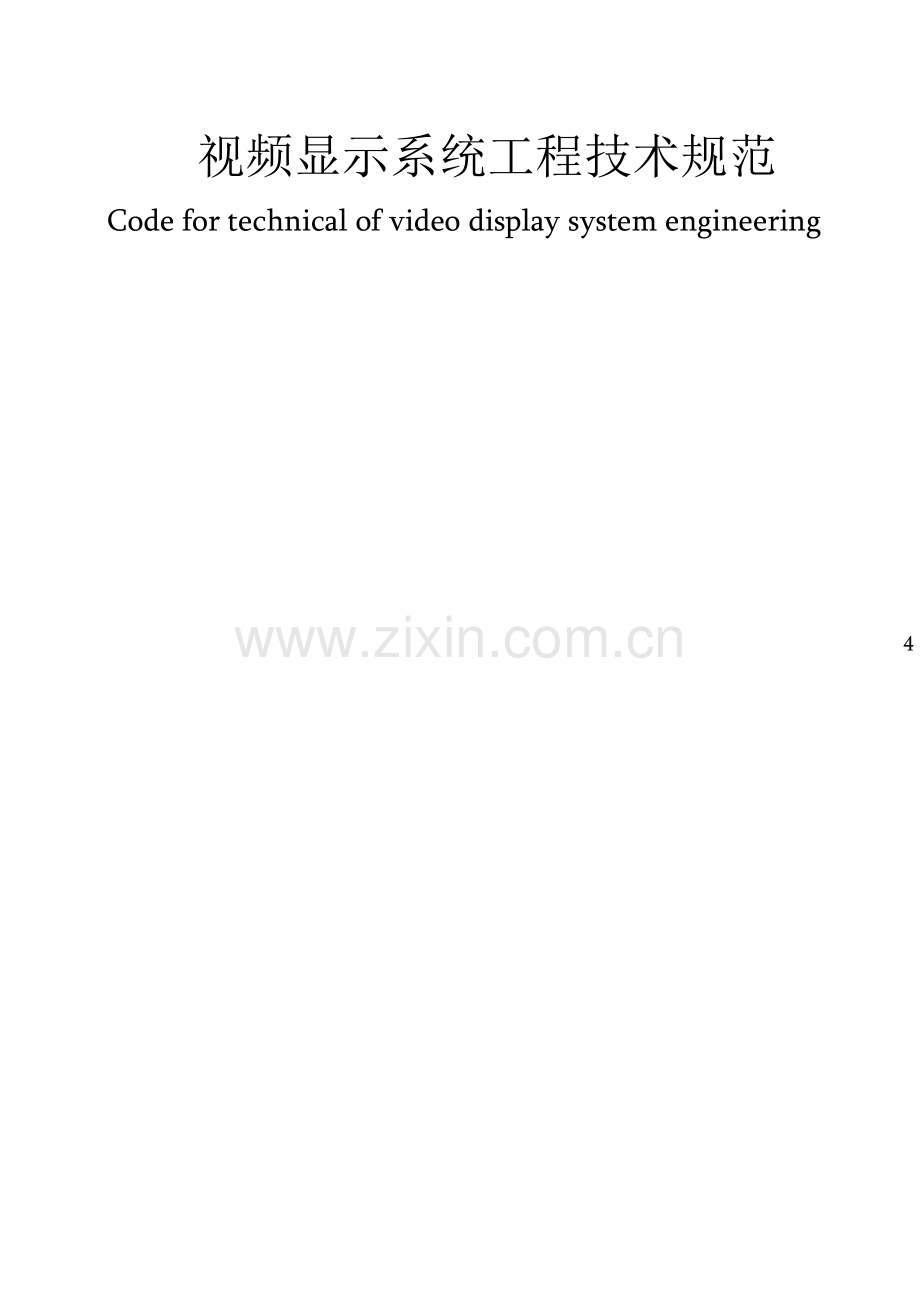

视频显示系统工程技术规范.doc

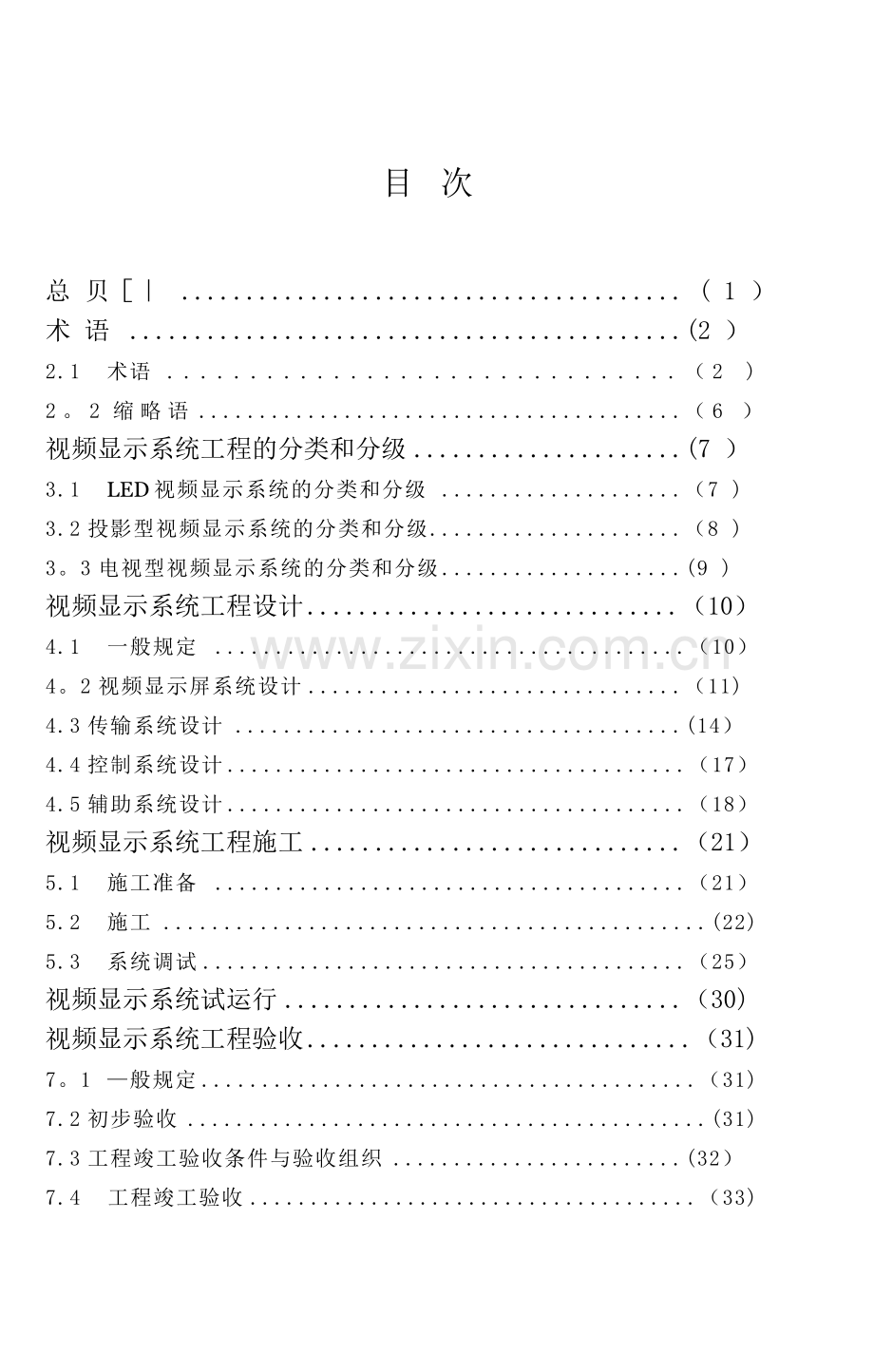

视频显示系统工程技术规范Code for technical of video display system engineering4目 次总 贝 ( 1 ）术 语 (2 ）2.1 术语（2 )2。2缩略语（6 ）视频显示系统工程的分类和分级(7 ）3.1 LED视频显示系统的分类和分级 （7 )3.2投影型视频显示系统的分类和分级（8 )3。3电视型视频显示系统的分类和分级(9 )视频显示系统工程设计（10）4.1 一般规定 （10）4。2视频显示屏系统设计（11)4.3传输系统设计(14）4.4控制系统设计（17）4.5辅助系统设计（18）视频显示系统工程施工（21）5.1 施工准备 （21）5.2 施工(22)5.3 系统调试（25）视频显示系统试运行（30)视频显示系统工程验收（31)7。1般规定（31)7.2初步验收(31)7.3工程竣工验收条件与验收组织(32）7.4 工程竣工验收（33)附录A工程施工质量控制记录（35）附录B工程检测记录(42)附录C工程验收记录（44）本规范用词说明U5)附：条文说明（47）1. 0.1为规范视频显示系统工程的设计、施工和验收，保证工程 质量，促进技术进步，获得良好的社会效益、经济效益和环境效益， 制定本规范.1.0. 2本规范适用于视频显示系统工程的设计、施工及验收。1.0. 3视频显示系统工程的设计、施工及验收，应遵循国家有关 法律、法规和政策，密切结合自然条件，合理利用资源，兼顾使用和 维修，做到技术先进、经济合理、安全适用。1. 0. 4视频显示系统工程中应选用技术先进、经济适用的定型和 经检测合格的产品。1.0. S视频显示系统工程的设计、施工及验收除应执行本规范 外，尚应符合国家现行有关标准的规定。术 语22。1术 语2.1.1 视频显示系统 video display system由视频显示屏系统、传输系统、控制系统和辅助系统组成，可 实现一路或多路视频信号苘时、部分或全屏显示。2.1.2 视频显示屏单元 video display screen unit在视频显示屏系统中可独立完成画面显示功能的基本单位, 一般为矩形2.1.3 视频拼接显示屏（墙）video display screen together （wall)由显示屏单元物理拼接而成,是图像显示区域的总称。显示 屏单元间依靠适当的电气连接(包括信号传输路径），由控制系统 进行控制，可单独显示视频画面，或显示画面的某一部分，还可与 系统中的其他单元配合组成完整的画面。2.1.4 传输系统 transmission system在视频显示系统中，将需显示的信号传输至各显示屏单元的 信号传输部分2.1.5 控制系统 control system用于视频信号的调度管理，包括图像分割和拼接、图像显示参 数(如位置、色彩、亮度、均匀性、对比度等）的设置和调整、视频信 号的分配和切换.2.1. 6 辅助系统 auxiliary system用于支持视频显示系统工作的配套工程，包括控制室、设备 间、供配电和防雷接地系统等。2。1.7 发光二极管（LED） light emitting diode由HMV族化合物等半导体材料制成，加电压后会发光的半 导体器件.2.1. 8 LED 视频显7TC屏 LED video display screen (panel) 通过一定的控制方式,由LED器件阵列组成,用于显示视频 的屏幕。21, 9 阴极射线管显亦屏（CRT display) cathode ray tube display由电子束器件构成，从电子枪发射电子朿轰击涂有荧光粉的 玻璃面(荧光屏)实现电光转换，重现图像的显示屏。2.1.10 液晶显示屏(LCD) liquid crystal display外加电压使液晶分子取向改变,以调制透过液晶的光强度，产 生灰度或彩色图像的显示屏。2.1.11 等离子体显示屏（PDP) plasma display panel 利用气体放电产生的等离子体引发紫外线，来激发红、绿、蓝荧光粉，发出红、绿、蓝三种基色光，在玻璃平板上形成彩色图像的 显示屏。2.1.12 数字光学处理器（DLP) digital light processor 采用半导体数字光学微镜阵列作为光阀的成像装置.2.1.13 前投影(正投影）front screen projection 图像被投影在光反射屏的观众一侧的投影方式。2.1.14 背投影 rear screen projection图像投影通过透射屏到达观众一侧的投影方式。2.1.15 像素。pixel/picture element组成一幅图像的全部可能亮度和色度的最小成像单元。2.1.16 像素中心距 pixel pitch 相邻像素中心之间的距离。2.1.17 像素中心距相对1偏差 relative deviation of pixel pitch 像素中心距的实测值与标称值之差的绝对值与标称值之比。2.1.18 平整度 level up degree 视频显示屏法线方向的凹凸偏差。2.1.19 LED 像素失控率 ratio of outof-control pixel 发光状态与控制要求的显示状态不相符的LED像素占总像素的比率.2.1. 20 灰度等级 gray scale显示屏同一级亮度中从最暗到最亮之间能区别的亮度级 数.2. 1。21换帧频率 frame refresh frequency 视频显示屏画面更新的频率。2。1。22刷新频率 refresh frequency视频显示屏显示数据每秒钟被重复的次数。2.1. 23 图像分辨力 picture resolution表征图像细节的能力.对图像信号，常称为信源分辨力,由图 像格式决定，通常用水平和垂直方向的像素数表示。对成像器件 而言，CRT通常用中心节距表示,面阵LED、CCD、LCD、PDP、 DLP、LCOS、OLED等固有分辨力成像器件,通常用水平和垂直 方向的像素数表示u2.1. 24 图像清晰度 picture definition人眼能察觉到的图像细节清晰程度,用电视线表示。2.1.25显示屏亮度luminance在显示屏法线方向观测的任一表面单位投射面积上的发光强 度。2.1.26 LED 显示屏最大亮度 maximum luminance of LED screen在一定环境照度下，LED视频显示屏各基色在最高灰度级、 最高亮度时的亮度。全彩色LED视频显示屏还包栝白平衡状态 下的亮度。2.1.27 色度 chromaticity关于颜色的定量描述，用亮度、色调和色饱和度来表征。2.1.28 照度 illuminance人射于表面上的光通量密度当表面积上的照射均匀时，照 度等于光通量除以表面积所得的商。2.1.29 对比度 contrast ratio对于背投影方式，是同一图像画面中亮区与暗区平均亮度的 比。对于正投影方式，是同一图像画面中亮区与暗区平均照度的 比。2.1.30 LED 显示屏最高对比度 maximum contrast ratio 在一定环境照度下，LED显示屏最大亮度和背景亮度的比。2.1.31 亮度均勻性 luminance uniformity 显示屏各区域相互之间亮度一致性的程度。2.1.32 色度均勻性 chromatic uniformity 视频显示屏的色度一致性.2.1. 33 水平视角 horizontal viewing angle当显示屏水平方向的亮度为其水平方向法线处亮度的一半 时，该观察方向与其法线的夹角为水平左视角或水平右视角，水平 左视角和水平右视角夹角之和表示水平视角。2.1. 34 垂直视角 vertical viewing ange当显示屏垂直方向的亮度为其垂直方向法线处亮度的一半 时,该观察方向与其法线的夹角为垂直上视角或垂直下视角，垂直 上视角和垂直下视角夹角之和表示垂直视角。2.1. 35 视角 viewing angle 包括水平视角和垂直视角。2.1. 36 视距 viewing distance 在正常使用条件下，可以清楚地观看LED视频显示屏显示内 容的观看距离。2。1。37 信噪比 signal noise ratio 信号有效值与噪声有效值之比.3视频显示系统工程的分类和分级2。 2。1 MTBF(Mean Time Between Failure):平均无故障时间. 2. 2.2 CCD (Charge Coupled Device）:电荷耦合器件图像传感 器。2. 2。 3 LCOS（Liquid Crystal on Silicon) _硅基液晶。2. 2。 4 OLED（Organic Light-Emitting Diode）：有机发光一极 管。2.2.5 TCP/IP （Transmission Control Protocol/Internet Proto- col）：传输控制协议/网络协议。2。 2. 6 CATV（Cotnmunity Antenna Television):有线电视。2. 2,7 DVKDigital Visual Interface）:数字视频接口 D 2。 2. 8 RGB（Red Green Blue):红、绿、蓝信号。2. 2。 9 RGBHVXRed Green Blue horizontal vertical) 红、绿、蓝信号外加上水平、垂直信号.2. 2。10 XGA (Extended Graphics Array）:分辨力为 1024 X 768。2. 2. 11 SXGA （Super Extended Graph丨cs Array）:分辨力为 1280X1024。3.1 LED视频显示系统的分类和分级3.1.1 LED视频显示系统的分类，应符合下列规定:1可根据使用环境分为室内型显示系统和室外型显示系统。 2可根据显示颜色分为单基色显示系统、双基色显示系统和 全彩色(红、绿、蓝三基色）显示系统。3.1.2 LED视频显示系统可分为甲、乙、丙三级。各级LED视 频显示系统的性能和指标应符合表3。1。 2的规定。表31。2各级LED视频显示系统的性能和指标项0甲级乙级丙级系基本要求系统中主要设备应符合工业级标准， 不间断运行时间7dX24h系统中主要设备 符合商业级标准，不 间断运行时间3dX 24h可靠性平均无故障 时间(MTBF)MTBF10000h10000hMTBF5000hSOOOhMTBF3000h像素室内屏PZ1X10-4Pz2Xl4FzOXlO-4失控 率Pz室外屏pzixi4Pz4X10-4PZ2X10-3换帧赛摔(Fh)FhSOHzFh25HzFh300Hz300Fc200Hz200Fc1Hz亮度均匀性(B)B95。B75B50机械性能像素中心距 相对偏差(J）；7.5J40000hMTBF30000hMTBF20000h显示性能拼接要求各个独立的视 频显示屏单元应 在逻辑上拼接成 个完整的显亦 屏，所有显示信号 均应能随机实现 任意缩放、任意移 动、捶游、叠加覆 盖等功能各个独立的视 频显示屏单元可 在逻辑上拼接成 一个完整的显示 屏,所有显示信号 均应能随机实现 任意缩放、任意移 动、漫游、叠加覆 盖等功能无 # *续表3.2.2项 目甲级乙级丙级 _信号盤示要求任何一路信号 应能实现整屏显 示、区域显示及单 屏显示任何一路信号 宜实现整屏显示、 区域显示及单屏显艰无同时实时信号 显示数量M（层）X iV(列）X2（层）X N(列）X1。5iV(列）xi计算机信号 刷新频率25i/s15f/s显示视频信号 刷新频率24f/s狂能任一视频显示 屏单元同时 显示信号数量8路信号s路信号无任一显示模 式间的显示 切换时间2s5sls亮度与色彩控 制功能要求应分别具有亮 度与色彩锁定功 能，保证显示亮 度、色彩的稳定性宜分别具有亮 度与色彩锁定功 能，保证显示亮 度、色彩的稳定性无机械性能拼缝宽度1倍的像素 中心距或1mm1。 5倍的像 素中心距4级4级支持输人信号 系统类型数字系统无3。3电视型视频显示系统的分类和分级3。3。1电视型视频显示系统的分类应符合下列规定：1可根据显示器件的种类分为CRT、LCD、PDP等显示系统。2可根据显示屏的组成数量分为单屏电视显示系统和拼接 显亦系统。3.3。2电视拼接视频显示系统可按本规范第3. 2.2条的规定分级.4.1 一般规定4_ 1.1视频显示系统设计应满足实用性、先进性、经济性、可靠性 和可维护性的要求.4.1.2视频显示系统的显示制式应支持模拟视频信号和数字视 频信号的播放。4。1。3视频显示系统可由视频显示屏系统、传输系统、控制系统 (含图像处理及显示软件）及辅助系统四个主要系统或其中部分系 统组成，各部分应符合下列规定：1 LED视频显示屏系统应由显示屏幕、屏体控制单元、电源 模块、金属屏体框架等组成.2投影型视频显示屏系统应由M（层)XiV(列）个独立的投 影幕布单元组成。3电视型视频显示屏系统应由每）XN（列）个独立的 CRT、PDP或LCD视频显示屏单元组成/4传输系统应将需显示的计算机网络信号、计算机显卡输出 信号和视频信号按照设计的技术指标要求传输至各显示屏单元。5控制系统应满足视频信号调度管理需要，对视频信号进行 分配、切换、处理,对图像显示参数进行设置和调整，对图像进行分 割、拼接。6辅助系统应包括支持视频显示系统工作的控制室、设备 间、供配电和防雷接地系统等配套工程。4.1.4视频显示系统工作环境温度应符合下列要求：1 LED视频显示系统的室外工作环境温度应为一10 55。；其他应为一4055C。 13 2室内工作环境温度应为135C.4。1。S视频显示系统的设备、部件和材料选择应符合下列规 定1系统应采用技术成熟、性能先进、使用可靠的定型产品.2系统采用设备和部件的模拟视频输人和输出阻抗以及同 轴电缆的特性阻抗均应为3系统选用的各种配套设备的性能、指标及技术要求应协调 ”致。4系统设备应满足防潮、防火、防雷等要求。4.1. 6视频显示系统的各路模拟视频信号,在设备输人端的电平值应为 lVpp0.3V。4.1。7视频显示系统的设计方案应符合下列要求：1系统组成及设备配置应根据系统的技术、功能要求确定.2系统各部分设备的设置地点应根据使用场所、使用环境确 定。3传输系统设备、传输介质及传输路由应根据系统各部分设 备及其信号源的分布与周围环境条件确定。4.2视频显示屏系统设计4.2.1 LED视频显示屏系统的安装现场设计应符合下列规定：1显示屏发光面应避开强光直射.2显示屏图像分辨力应大于等于320X240.3视距和像素中心距应按下式计算：H=k P(4.2。1)式中JFf视距(m);k-视距系数，最大视距宜取5520，最小视距宜取1380； P像素中心距（ni） 4.2.2 LED视频显示屏系统的设计应符合下列规定：1像素中心距应根据合理或最佳视距计算。2显示屏的水平左右视角分别不宜小于50,垂直上视角 不宜小于10垂直下视角不宜小于20.3显示屏亮度应符合表4. 2。 2的规定，在重要的公共场所亮 度应可调节。表4。 2. 2视频显示屏的亮度Ud/m2）场 所种 类三基色(全彩色)双色单色室外500040002000室内800100604背景照度小于20 lx时，全彩色室外LED显示屏最高对比度不应小于800 : 1,室内不应小于200 ： 1。S显示屏的白场色坐标,在色温50009500K应可调，允许 误差应为 I Ao： 0.030， | A：y 0.030。6显示屏的色度不均匀性不应大于0。14.7显示屏的每种基色应具有256级(8bit)的灰度处理能 力。/4.2.3 LED视频显示屏系统的安全性设计应符合下列规定：1安全性设计应符合国家现行标准LED显示屏通用规范 SJ/T 11141的有关规定。2显示屏应有完整的接地系统。3室外LED视频显示屏应有防雷系统。4显示屏的外壳防护等级应符合现行国家标准外壳防护等 级(IP代码）GB “08的有关规定。室内LED显示屏屏体不应 低于IP20，室外LED显示屏屏体外露部分不应低于IP65.5处于游泳馆、沿海地医等腐蚀性环境的LED视频显示屏 应采取防腐蚀措施。6安装工程设计应符合现行国家标准钢结构设计规范GB 50017、建筑结构荷载规范GB 50009和混凝土结构设计规范 GB 50010的有关规定。4.2.4投影型视频显示屏系统的设计应符合下列规定：1显示屏应具有较大的水平视角、垂直视角，应保证观看人 员在设定的范围内能清晰地观看屏幕显示内容。观看人员观看显 示屏的范围应按现行国家标准中国成年人人体尺寸GB 10000 的有关规定执行。2显示屏与观看人员间应无遮挡。3显示屏表层应具有抗环境光干扰能力。在正常工作环境 光线下观看时,显示屏应无反射、眩光等现象。4对显示屏的X射线、紫外线等有害射线和噪声应采取屏 蔽、降噪等措施。5屏前图像色温宜为6500K。6显示屏单元物理分辨力不应低于主流显示信号的显示分 辨力。7显示屏单元亮度不应小于80cd/m2。8在环境光照度200 lx时，显示屏单元的对比度不应小于30 : 1。 9显示屏各显示单元的亮度均勻性均不应小于60.10显示屏各显示单元的色度不均匀性均不应于.2。11显示屏各相邻显示单元的亮度均匀性不应小于80.12显示屏各相邻显示单元的色度均勻性不应大于0。 03。13视频显示屏单元的每种基色应具有256级(8bit）的灰度 处理能力。4。2，5电视型视频显示屏系统的设计应符合下列规定:1捥频显示屏单元宜采用CRT、PDP或LCD等显示器,并 应符合下列要求:_1) 应具有较好的硬度、质地和较小的热膨胀系数。2) 应能清晰显示分辨力较髙的图像，并应保证图像失真小、 色彩还原真实。3) 亮度应均匀，显示画面应稳定、无闪烁.4) 应倮证使用安全、维护方便。2显示屏与工作人员间应无遮挡,并应保持适当距离，工作 人员观看显示屏的范围应符合现行国家标准中国成年人人体尺寸GB 10000的有关规定。3对显示屏的X射线、紫外线和噪声应采取屏蔽、降噪等措 施。4显示质量应符合下列规定：1) 应保证显示色彩的还原性。2) 视频显示屏单元物理分辨力不应低于主流显示信号的显 示分辨力。3) CRT显示屏单元对角线尺寸不小于56cm时，亮度不应 低于6cd/m2；小于56cm时，亮度不应低于80cd/m2。 PDP显示屏单元对角线尺寸不大于127cm时，亮度不应 低于60cd/m2；大于127cm时，亮度不应低于40cd/m2。LCD显示屏单元亮度不应低于350Cd/m2。4) CRT视频显示屏各显示单元的对比度不应低于150 : 1。4.3传输系统设计 3。1计算机网络信号、计算机显卡输出信号及视频信号的接人 与传输应满足数据、图形、图像等显示质量的设计要求。4。3。2传输系统传输信号应稳定、准确、安全、可靠。4。3。3传输系统采用计算机网络信号为主用的显示方式时，不 应影响应用系统的正常运行，并应符合兼容性、安全性等的规 定。4.3。 4传输系统应选用有线传输方式.4。3.5传输线缆的防护层应适合敷设方式及使用环境的要求。4.3。6计算机显卡输出信号的传输方式与布线应裉据信号分辨 力与传输距离确定,并宜符合表4. 3。 6的规定。 14 表4.3.6计算机显卡输出倍号的传输方式与布线要求信号分辨率传输距离传输方式传输线缆XGA及以下10m数字传输方式屏蔽铜芯DVI电缆或光缆4,3。7模拟视频信号应采用视频同轴电缆传输.4。3。8数字视频信号（IP网络）应采用超5类或以上等级4对对 绞电缆。4。3。9光缆应根据网络传输速率确定。选用单模光缆时,传输距 离不宜大于10000m；选用多模光缆时，传输距离宜小于2000m。 4.3.10传输电缆与其他线路共沟敷设时,其最小间距应符合表 4. 3。10的规定。表4。 3。10传输电缆与其他线路共沟的最小间距种类最小间距(m)220V交流供电线0.5通讯电缆0.14。3.11室内线缆的敷设应符合下列规定：1在新建的建筑物内要求管线隐蔽的电（光）缆，应采用暗管 敷设。2改、扩建工程使用的电（光)缆，可采用沿墙明敷。3视频传输信号电缆和电力线缆平行或交叉敷设时,其间距 不应小于. 3m,交叉敷设宜成直角；与通信线缆平行或交叉敷设 时，其间距不应小于0。1m。4建筑物内传输电（光)缆暗管敷设时，传输电(光)缆与电力 电缆的间距应符合现行国家标准综合布线系统工程设计规范 GB 50311的有关规定。 15 S建筑物内传输电（光)缆暗管敷设时,传输电(光）缆与其他 管线最小净距应符合表4。 3。 11的规定。表4.3.11传输电(光纸暗管敷设与其他管线最小净距管线种类平行净距（mm）垂直交叉净距(mm）避雷引下线1000300 保护地线5020热力管(不包封)500500热力管(包封）300300给水管15020煤气管30020压缩空气管150204.3。12室外线缆的敷设应符合下列规定:1当采用通信管道敷设时，不得与通信电缆共用管孔。2线缆在沟道内敷设时，应敷设在支架上或线槽内。当线缆 进人建筑物后，线缆沟道与建筑物间应隔离密封。4。3。13信号线路与具有强磁场、强电场的电气设备之间的净距 离,应符合下列规定:1采用非屏蔽线缆穿金属保护管在封闭的金属线槽内敷 设时,应为0. 8m；直接敷设时应大于1. 5m。2采用屏蔽线缆宜大于0。 8m。4.3。14敷设电缆时，多芯电缆的最小弯曲半径应大于其外径的 6倍；同轴电缆的最小弯曲半径应大于其外径的15倍，光缆的最 小弯曲半径应大于其外径的20倍.4.3.15线缆槽敷设截面利用率不应大于50%，线缆穿管敷设截 面利用率不应大于40。4.3.16电缆沿支架或在线槽内敷设时，应符合下列规定：1电缆垂直排列或倾斜坡度超过45时，电缆应牢固固定在 每个支架上。 16 2电缆水平排列或倾斜坡度不超过时，电缆应每隔12 个支架牢固固定。3在引入接线盒及分线箱前150300mm处，电缆应牢固 固定。4。3.17下列情况应加装接线盒或拉线盒，加装位置应便于穿线： 1对于无弯管路,管路长度每超过30m时加装一个。2两个拉线点之间有一个转弯，管路长度每超过20m时加 装一个。3两个拉线点之间有两个转弯，管路长度每超过15m时加 装一个。4两个拉线点之间有三个转弯，管路长度每超过8m时加装 一个。4。3.18在管线转弯处或直线距离每隔1.5m处,应设固定线夹。 4。 3。19垂直敷设的线管，应按穿人导线截面积的大小，每隔lm 加装一个固定穿线的接线盒，并应用绝缘线夹将导线固定在盒内.4。4控制系统设计4.4.1控制系统应具有下列功能:1可任意编辑屏幕图像。2对屏幕的显示状态应进行控制和记忆。3应能制作所需预案效果，并可进行效果调用。4应为用户提供相关的接口和通信协议。4。4.2控制系统可由专用的图像处理设备、控制用计算机硬件和 软件，以及各类数据信号转换装置等部分组成。4.4。3专用的图像处理设备应具备足够的图像拼接和信号f理 能力，并应采用模块化结构，信号源输入接口应满足使用要求。 4。4。4计算机信号接入方式应根据兼容性和安全性的要求确定。 4.4。5控制系统的软件应先进、成熟，并应为中文界面，且应能在 人机交互的操作系统环境下运行. # 4。4。6控制系统的管理软件应具备下列基本功能:1对于TCP/IP协议的多用户应实时操作软件，并应具有密 码权限设置功能,同时应能实现多用户分级管理.2可实现信号源定义、调度和管理，并应能任意定义、编辑和 调用信号源窗口模式组合。3可对信号源窗口任意缩放和移动，并可对其亮度、对比度、 色度进行调整。4可对各设备进行参数的设置、修改、存取及开关机等的操 作管理。5可对各设备进行故障管理，并应具备故障定位、故障日志 等功能。4.5辅助系统设计4。5。1辅助系统应包括控制室、设备间、供配电和防雷接地系统等。4. S。 2控制室设计应符合下列规定：1控制室设计应根据具体需求为视频显示系统提供预留终 端信息点及设备接口./2控制室内部空间的几何尺寸应满足系统控制设备的布置 与安装需要，一般室内使用面积不应小于9m2，梁下净高不宜小于3. 5m。3控制室宜铺设架空地板。4线缆宜采用线槽敷设.5控制室温度应为2026C,湿度应为45%60%.6控制室应处于系统线路的中间部位，宜靠近弱电竖井,上 下四周不应与卫生间、燃气间、变电所、水泵房等具有潜在危害的 房间相邻。体育场馆的控制室应能观看到显示屏。7 照明设计应按现行国家标准建筑照明设计标准 GB 50034的有关规定执行。8视频显示系统与灯光、广播、电视转播、会议、数据发布、同 声传译等系统宜设置综合性的控制室。4。5.3控制室内的设备及布置应符合下列规定：1控制室内的设备布置应满足安全、防火的要求，并应便于 操作和维护.2系统的运行控制和功能操作宜通过控制台实现,其操作部 分应方便、灵活、可靠。控制台容量应根据工程需要留有扩展余 地。3控制台布局、尺寸和台面及座椅的高度应符合现行国家标 准电子设备控制台的布局、型式和基本尺寸GB/T 7269的有关 规定。4机架和机柜应符合现行国家标准电子设备机械结构 GB/T 19520的有关规定.5控制台正面与墙或其他障碍物的净距不应小于1.2m；侧 面与墙或其他设备的净距不应小于. 8m。6机架或机柜前面、背面的净距不应小于0.8m，侧面距离墙 的净距不应小于0。 6m.4。5。4设备间设计应符合下列规定：1设备间应按普通机房标准设计,其内部的几何尺寸应满足 视频显示系统设备的尺寸、安装位置及安装方式的要求.2投影系统设备间应确保通风、干燥，工作环境温度应为 1035C，视频显示屏前后温度差宜小于5C ；相对湿度宜为80% 以下，并不应有冷凝。3设备间空气洁净度等级为6级或更高标准时，周围应无 酸、碱性或其他有害气体.4设备间地面应平整，荷载不应小于1。5kN/m2，地面不应 安装通风管、插座等装置,应设置防静电架空地板。5设备间照度应满足检修工作要求，最低照度值应为100 lx。6设备间应配置检修用局部照明、电动工具及测试仪表的电 19 源装置。4. S。S供配电、防雷及接地应符合下列规定：1用电负荷等级和供配电要求应按现行国家标准供配电系 统设计规范GB 50052的有关规定执行.2供配电设计应为系统的扩展、升级预留备用容量。3当电力系统的电能质量和产品使用的技术条件不符时，应 采取满足产品使用要求的措施。4防雷与接地设计应按现行国家标准建筑物电子信息系统 防雷技术规范GB 50343的有关规定执行。 # 5视频显示系统工程施工5.1施工准备S。 1。1施工进场应符合下列要求:1施工对象已基本具备进场条件,作业场地、安全用电等均 应符合施工要求。其中施工现场供用电应符合现行国家标准建 设工程施工现场供用电安全规范GB 50194的有关规定。2预留管道、孔洞、线槽及预埋件应符合设计要求.3影响施工的各种障碍物和杂物应已被清除。5.1.2施工准备应符合下列要求：1设计文件、施工方案、施工进度计划和施工图纸应齐全,并 应已会审和批准2施工人员应熟悉施工图纸及所有包括工程特点、施工方 案、工艺要求、施工质量及验收标准的相关资料。3组织机构应健全，岗位责任应清楚,并应制定工程保障措 施。4设备、器材、辅材、工具、机械以及通讯联络工具等，应满足 连续施工和阶段施工的要求。5。1。3工程设备器材应符合下列规定：1设备、材料的进场应填写本规范附录A中的表A。 0。1-1 或由监理单位提供的设备材料进场报验单.并应按施工设备、材 料表对材料进行清点和分类。2开箱检验时，设备名称、型号、规格、数量、产地应符合设计 要求,外观应完好无损,技术资料及配件应齐全，并应有出厂合格 证。3应通电检查设备功能、性能，检测应按相应的现行国家产 21 品标准进行；国家无标准的，应按合同规定或设计要求进行；对不 具备现场检测条件的设备，可要求工厂检测或委托有检验能力的 机构检测，并应出具检测报告。4硬件设备及材料的质量检查内容应包括安全性、可靠性及 电磁兼容性等项目.5软件产品质量应按下列内容检查:1) 操作系统、数据库管理系统、应用系统软件、信息安全软 件和网管软件等商业化的软件，应进行使用许可诬及使 用范围的检查。2) 由系统承包商编制的用户应用软件、用户组态软件等应 用软件，除应进行功能测试和系统测试之外，还应根据需 要进行容量、可靠性、安全性、可恢复性、兼容性、自诊断 等多项功能测试,程序结构说明、安装调试说明、使用和 维护说明书等软件资料应齐全。6进口产品除应执行本条第15款的规定外，尚应提供原 产地证明和商检证明；产品合格证明、检测报告及安装、使用、维护 说明书等文件资料宜为中文文本或附中文译文。5。2 施 工5。2。1施工应按正式设计文件和施工图纸进行,不得随意更改。 确需局部调整和变更时，应填写本规范附录A中的表A。 0. 12， 经批准后方可施工。5。2.2 LED显示屏的安装应符合下列规定：1安装方式应根据现场实际情况确定，安装结构应采用钢结 构或钢筋混凝土结构。应预留维修空间。安裝结构应牢固、可靠、 整洁、美观。2显示屏安装结构的施工与验收除应执行本规范外，尚应符 合现行国家标准混凝土结构工程施工质量验收规范GB 50204、 钢结构工程施工质量验收规范GB 50205、建筑装饰装修工程 施工质量验收规范GB 50210和建筑工程施工质量验收统一标 准GB 50300的有关规定。3安装室外显示屏单元前，应对基层的结构、面层平整度、装 修、装饰面的防水防腐等进行验收,并应在符合要求后进行安装。4安装显承屏单元前应检查竖向构件的安装尺寸,可采用挂 线和吊线锤相结合的方法进行。S安装显示屏单元过程中,不应触动单元内的控制板卡，随 意松动内部线缆,严禁在箱体内堆存施工用具和其他物料。5.2。3 PDP、LCD、CRT显示屏和投影幕的安装应符合下列规 定：1显示屏应安装在牢靠、稳固、平整的专用底座或支架上；无 底座、支架时，应设置牢固的支撑或悬挂装置.底座应安装在坚固 的地面或墙面上,安装于地面时，每个支撑腿应用地脚螺栓固定； 安裝于墙面时,应与墙面牢固联结；不得安装在防静电架空的地 板、墙面装饰板等表面。2拼接结构的显示屏应采用组合式支撑结构，结构刚度和强 度应满足上面屏体不对下面屏体造成压力的要求。3投影屏幕应安装牢固、平整，并应采取防止热胀冷缩造成 的变形的措施。4所有组件加工精度应保证影像完整的边缘匹配,所有组件 表面应经处理，并应消除反射现象。5在搬动、架设显示屏单元过程中应断开电源和信号联结线 缆，严禁带电操作。6在高压带电设备附近架设显示屏时，安全距离应根据带电 设备的要求确定。7显示屏初步安装后，应通电试看、调试、检查各项功能，并 应在单元拼接的外观质量和显示区域的图像质量符合要求后进行 固定。8显示屏幕的水平与垂直平整度分别不应大于显示屏水平 23 与垂直尺寸的0。2%.5. 2。4背投影显示屏的安装应
