施工方案(通信系统).doc

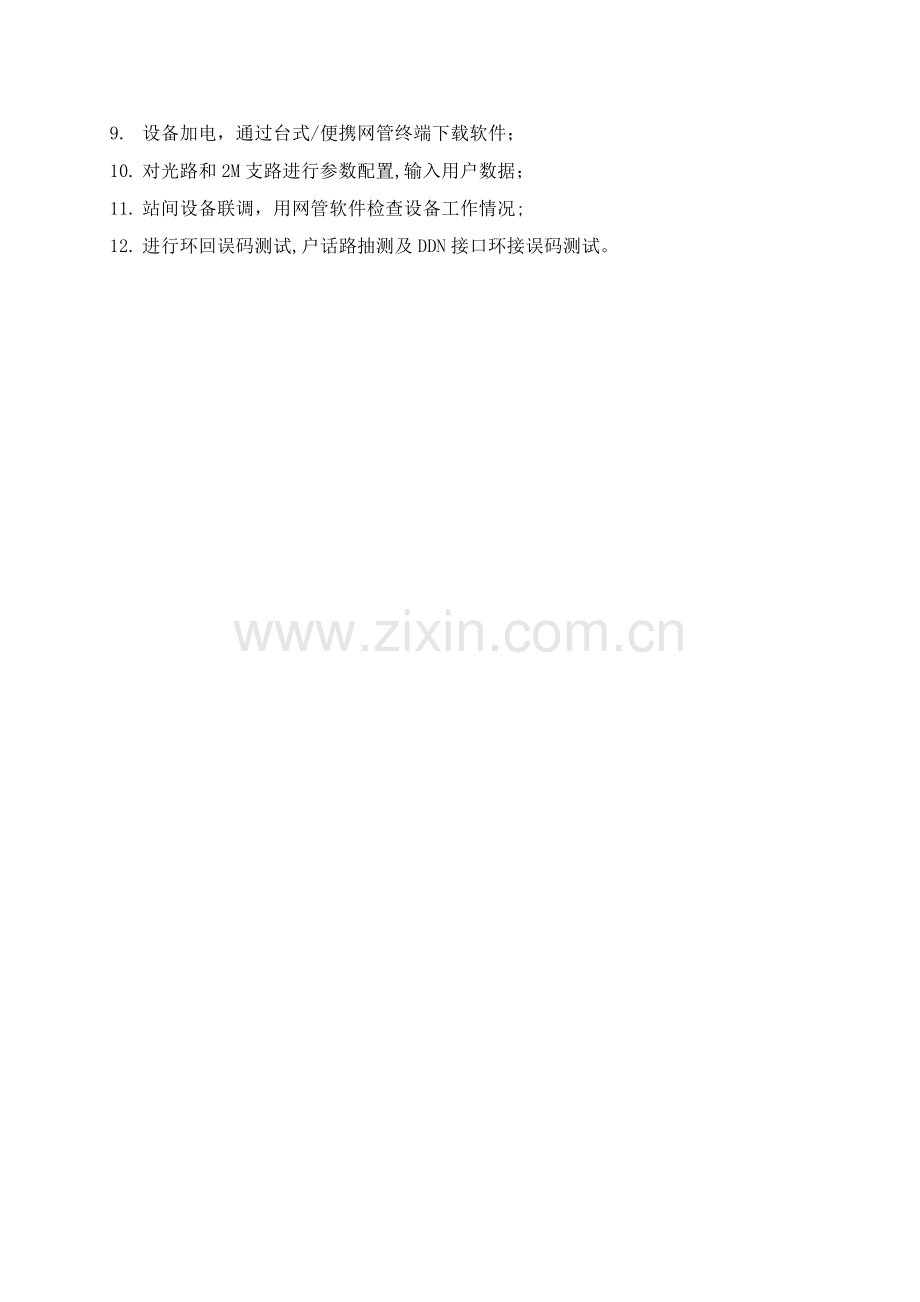

目录1、施工顺序21.1、施工方法和技术措施21。1.1、光传输系统21。1.2、数字程控交换系统41.2、重点难点工程施工方案52、外场设备基础施工方案62。1外场设备基础施工要求62。2、重点难点工程施工方案63、通信系统割接方案7通信设施施工方法及技术措施1、施工顺序（1)光传输系统：设备机架安装、地线连接、机架内部布线、安装相应板卡、机架外部线缆连接 、安装台式网管终端、设备加电、设备联调测试(2）数字程控交换系统：设备机架安装、地线连接、机架内部布线、安装相应板卡、机架外部线缆连接 、安装台式网管终端、设备加电、设备联调测试.1。1、施工方法和技术措施1.1.1、光传输系统1. 设备机架安装、固定在基础上；2. 由机架地线引出端连接截面积为25mm2的多股铜线至地线汇流排；3. 将子架嵌入机架正面,并用螺栓固定；4. 机架内部布线，包括内部电源线、地线的连接；5. 在对应位置安装相应板卡；6. 机架外部线缆连接，包括光纤跳线、外接电源线和2M支路同轴电缆等； 7. 如配有台式网管终端，则需将计算机安装在终端桌上,连接计算机电源及信号线，安装操作系统及网管软件，用串口线连接设备控制盘至计算机串口；8. 机械安装结束后,在加电调试之前，应先检查电源和光通道；9. 设备加电，通过台式/便携网管终端下载软件；10. 对光路和2M支路进行参数配置,输入用户数据；11. 站间设备联调，用网管软件检查设备工作情况;12. 进行环回误码测试,户话路抽测及DDN接口环接误码测试。施工准备开箱检验机房复测排列安装设备底座安装机架同轴线接入网设备程控交换设备光端机SDH设备音频线配 线交 接电源线调 测联 网单 机地 线通 电开通使用验 收通信电源设备 传输设备施工作业工序、工艺框图1.1。2、数字程控交换系统1. 设备机架安装，固定在基础上;2. 由机架地线引出端连接截面积为25mm2的多股铜线至地线汇流排;3. 架外部线缆连接，包括用户电缆、外接电源线、2M同轴中继电缆、话务台电缆、维护终端/计费终端电缆等；4. 用户电缆放至MDF内线侧，并按要求打线;5. 维护终端、计费终端、打印机安装在终端桌上，而后安装操作系统及维护/计费软件；6. 人工话务台、电脑话务台、数字话机安装于终端桌上并接线；7. 紧急转换单元和数字录音播放器安装在MDF上并接线；8. 设备加电，通过维护终端进行配置,包括用户线、中继路由、号码分配等的设置；9. 用维护终端管理检查设备各部分情况；10. 进行用户话路抽测、出入中继测试、相临交换机之间通话测试、指令电话数字话机功能测试;11. 运行计费终端、目录终端软件，输入所需费率数据及分机数据.程控机架安装设备进场工程结束设备安装外管验收竣工资料整理维护操作台安装机房底座安装开箱验查全网联合试验设备内部配线中继线DDF成端电源线地线布放用户DDF成端开箱验查MDF安装信号接口设备安装DDF安装话务台系统安装传输系统安装测量台安装告警设备安装模块安装设备通电试验设备配件检查市话中继试验长途回线试验局内用户线试验系统数据装载系统初始化设备指标功能验收测试程控设备施工工序、工艺框图1。2、重点难点工程施工方案硬件检查主要注意以下关键问题：电源线连接是否正确，且应没有破坏和短路的现象;各种电缆的布放是否整齐、廉洁是否正确可靠、电缆插头是否插到位、电缆两端是否有明确的标志且电缆的布放是否有利于维护及将来的扩容；检查后备板插针是否有歪曲、短路现象。硬件检查合格后,进行设备上电工作，因设备出厂前进行过单板上电测试工作,现场只需要进行整机加电开机和断电关机操作，施工人员熟记具体操作步骤.开机顺序：打开中心模块总电源,后打开外围模块电源,网层或控制层及其它上电开关依次打开。关机顺序:与开机顺序刚好相反。2、外场设备基础施工方案2.1外场设备基础施工要求外场设备基础设置在路侧和中央分隔带，具体尺寸及配筋根据所选的设备进行设计，在不影响使用的前提下,尽量将设备共用立柱、基础和接地；在施工前，应将基础设计图提交业主和监理审查，批准后再进行施工.当基础位置与通信管道相遇时，在做设备基础时应考虑对通信管道的影响，尽量减少对通信管道的破坏;基础在与人、手孔连接时，应注意接口处的密封，避免有水渗入人、手孔。2。2、重点难点工程施工方案基础采用明挖法施工，基底应先整平、夯实，控制好标高。基础浇捣后，表面就以水泥沙浆抹平,修整;施工完毕，基础应分层回填夯实，夯实度与路基的夯实度相同。基础采用25号混凝土现场浇注，基础顶面预埋A3钢地脚螺栓，地脚下面为标准弯钩,法兰盘为Q235钢制作，基础法兰地脚螺栓的外露端涂以黄油，再以黑胶布包裹保护。在浇注混凝土时，注意使底座法兰盘与基础对中,并将其嵌进基础，其上表面与基础顶面齐平，同时保持其顶面水平，顶面预埋的地脚螺栓与其保持垂直。路侧基础中预埋镀锌钢管，一端上伸出基础法兰5cm，另一端伸入手孔井5cm,其弯曲半径应250mm，管口内部应以倒角，并以园木堵塞。对于大型可变信息标志,由于一端基础设置在中央分隔带位置，做基础时涉及到对原混凝土管道的保护和连接,需要同时在中央分隔带门架基础两端做人井，其中一端人井仍利用原直通人井,另一端人井纳入监控承包人施工范围，随基础一起施工。设备基础与通信手孔和电力电缆之间的连接钢管采用89镀锌钢管，钢管摆放位置可根据现场情况进行调整。施工完毕后，露出基础的钢管应堵塞，以避免进水；外露的地脚螺栓外露长度宜控制在80-100mm以内,并对外露螺纹部分加以妥善保护；对于破坏的护坡应加以恢复。除钢筋外的所有钢构件都应采用热浸镀锌处理，地脚螺栓镀锌量为350g/m2，其余钢构件(包括法兰盘、连接钢管、接地角钢、接地扁钢）镀锌量为600g/m2。3、通信系统割接方案本次大修工程通信系统的割接分为三个阶段：第一阶段:新增设备硬件安装及前期准备;第二阶段:分中心通信电源割接，程控交换机调试；第三阶段：新增通信设备割接。第一阶段：(1)、完成各分中心通信电源系统、OLT、MDF综合配线架等设备的硬件安装,并将电源线、2M数据线、光纤跳线等线缆布放到各指定地点。（2)、本次工程中新增硬件使用新增电源设备供电，并完成加电测试和单机测试。（3）、完成各收费站ONU设备、通信电源和配线架的硬件安装和线缆布放，并提前准备好原有设备接头，将需割接线缆布放到原有收费数据设备位置；并完成ONU和传输设备加电测试和单机测试。（4）、将各个收费站原有号码资源进行摸排统计，并做好标签和记录.(5)、完成xx分中心与xx两个站点的新增ONU互联,并完成相关线缆布放工作。第二阶段：（1)、分别完成xxxx四个无人通信站点的程控交换机,电源板更换和MP板更换及调试工作。（2)、因分中心级现有干线传输设备和OLT设备即将被替换，本次工程中只对原有程控交换机进行电源系统割接.干线传输设备仍使用原有电源系统供电。分别申请时间点，依次将xx分中心、xx分中心、xx分中心三台程控割接至新增电源系统上。第三阶段：(1)、将各分中心新增OLT设备与程控交换机设备调通,并做好号码割接准备工作;(2）、利用空余纤芯将新增ONU设备与OLT设备调通，并从程控交换机侧放测试号码测试。（3)、以收费站为单位，依次将该站原有收费数据业务割接至新增ONU传输上,收费数据割接成功后将电话业务同步割接至新增ONU上.保证每个站点割接时均不影响其他站点的正常通讯.
