空调设计方案的确定和系统分区.doc

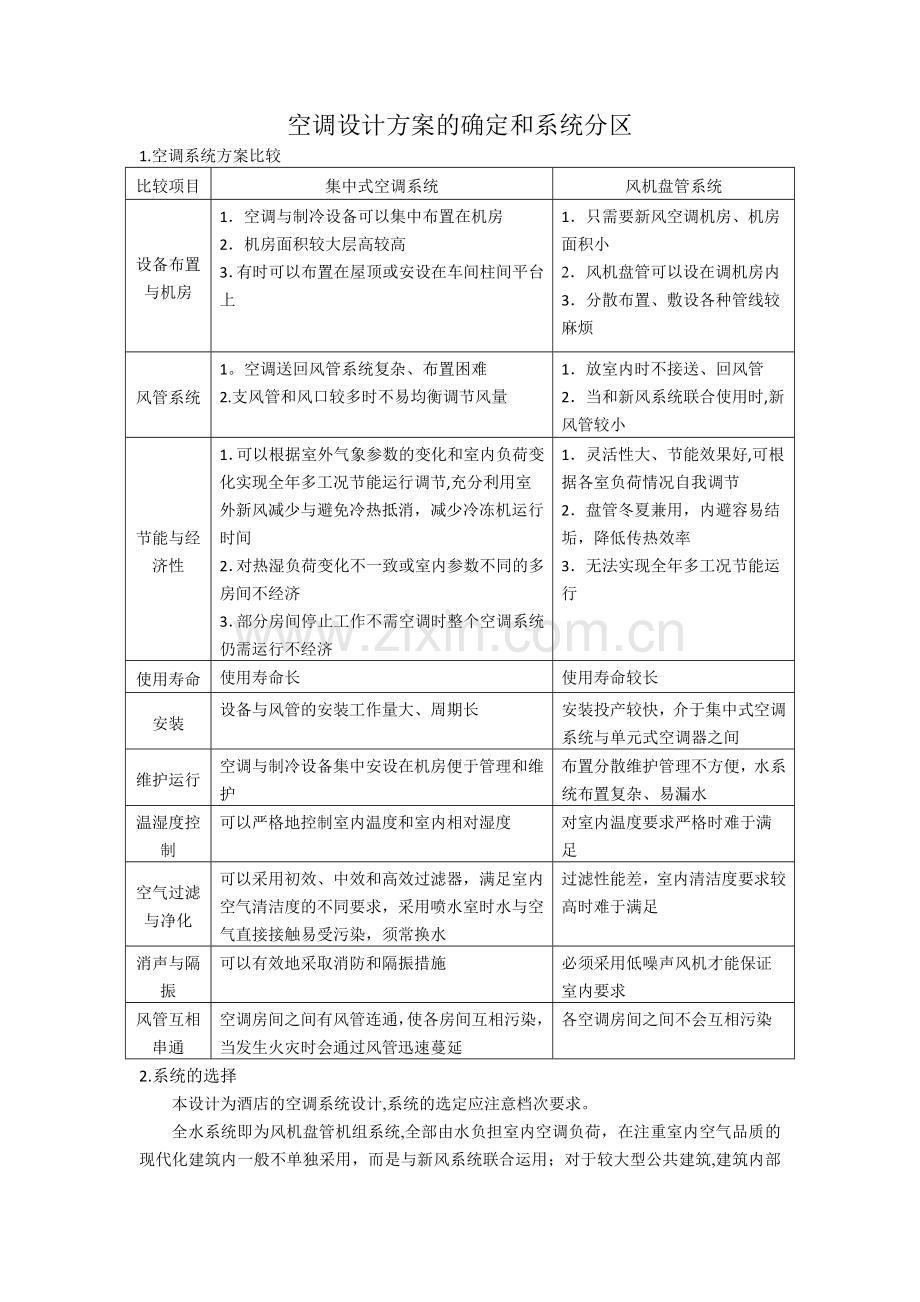

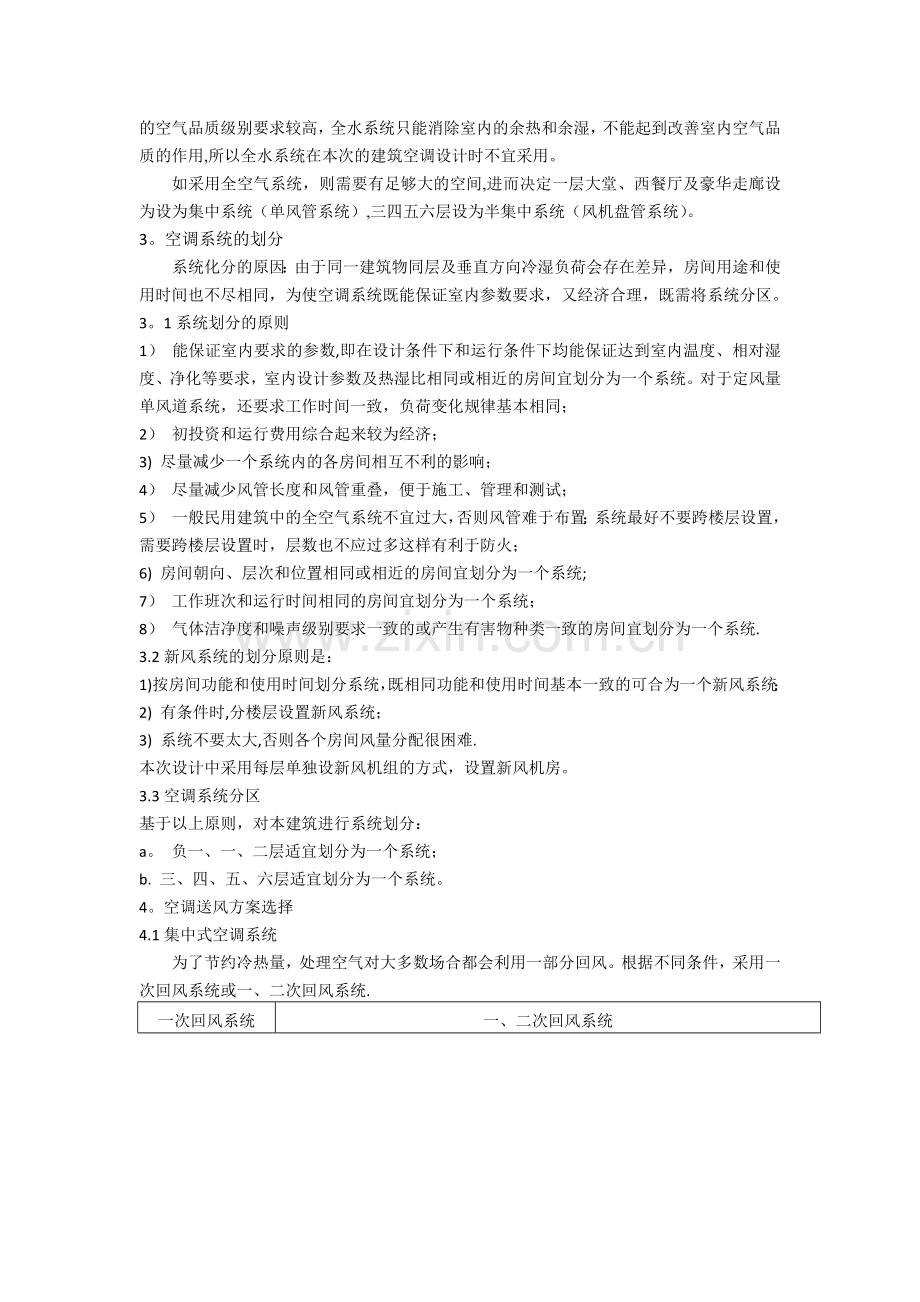

空调设计方案的确定和系统分区1.空调系统方案比较比较项目集中式空调系统风机盘管系统设备布置与机房1空调与制冷设备可以集中布置在机房2机房面积较大层高较高3有时可以布置在屋顶或安设在车间柱间平台上1只需要新风空调机房、机房面积小2风机盘管可以设在调机房内3分散布置、敷设各种管线较麻烦风管系统1。空调送回风管系统复杂、布置困难2.支风管和风口较多时不易均衡调节风量1放室内时不接送、回风管2当和新风系统联合使用时,新风管较小节能与经济性1可以根据室外气象参数的变化和室内负荷变化实现全年多工况节能运行调节,充分利用室外新风减少与避免冷热抵消，减少冷冻机运行时间2对热湿负荷变化不一致或室内参数不同的多房间不经济3部分房间停止工作不需空调时整个空调系统仍需运行不经济1灵活性大、节能效果好,可根据各室负荷情况自我调节2盘管冬夏兼用，内避容易结垢，降低传热效率3无法实现全年多工况节能运行使用寿命使用寿命长使用寿命较长安装设备与风管的安装工作量大、周期长安装投产较快，介于集中式空调系统与单元式空调器之间维护运行空调与制冷设备集中安设在机房便于管理和维护布置分散维护管理不方便，水系统布置复杂、易漏水温湿度控制可以严格地控制室内温度和室内相对湿度对室内温度要求严格时难于满足空气过滤与净化可以采用初效、中效和高效过滤器，满足室内空气清洁度的不同要求，采用喷水室时水与空气直接接触易受污染，须常换水过滤性能差，室内清洁度要求较高时难于满足消声与隔振可以有效地采取消防和隔振措施必须采用低噪声风机才能保证室内要求风管互相串通空调房间之间有风管连通，使各房间互相污染，当发生火灾时会通过风管迅速蔓延各空调房间之间不会互相污染2.系统的选择本设计为酒店的空调系统设计,系统的选定应注意档次要求。全水系统即为风机盘管机组系统,全部由水负担室内空调负荷，在注重室内空气品质的现代化建筑内一般不单独采用，而是与新风系统联合运用；对于较大型公共建筑,建筑内部的空气品质级别要求较高，全水系统只能消除室内的余热和余湿，不能起到改善室内空气品质的作用,所以全水系统在本次的建筑空调设计时不宜采用。如采用全空气系统，则需要有足够大的空间,进而决定一层大堂、西餐厅及豪华走廊设为设为集中系统（单风管系统）,三四五六层设为半集中系统（风机盘管系统）。3。空调系统的划分系统化分的原因：由于同一建筑物同层及垂直方向冷湿负荷会存在差异，房间用途和使用时间也不尽相同，为使空调系统既能保证室内参数要求，又经济合理，既需将系统分区。3。1系统划分的原则1） 能保证室内要求的参数,即在设计条件下和运行条件下均能保证达到室内温度、相对湿度、净化等要求，室内设计参数及热湿比相同或相近的房间宜划分为一个系统。对于定风量单风道系统，还要求工作时间一致，负荷变化规律基本相同；2） 初投资和运行费用综合起来较为经济；3) 尽量减少一个系统内的各房间相互不利的影响；4） 尽量减少风管长度和风管重叠，便于施工、管理和测试；5） 一般民用建筑中的全空气系统不宜过大，否则风管难于布置；系统最好不要跨楼层设置，需要跨楼层设置时，层数也不应过多这样有利于防火；6) 房间朝向、层次和位置相同或相近的房间宜划分为一个系统;7） 工作班次和运行时间相同的房间宜划分为一个系统；8） 气体洁净度和噪声级别要求一致的或产生有害物种类一致的房间宜划分为一个系统.3.2新风系统的划分原则是：1)按房间功能和使用时间划分系统，既相同功能和使用时间基本一致的可合为一个新风系统；2) 有条件时,分楼层设置新风系统；3) 系统不要太大,否则各个房间风量分配很困难.本次设计中采用每层单独设新风机组的方式，设置新风机房。3.3空调系统分区基于以上原则，对本建筑进行系统划分：a。 负一、一、二层适宜划分为一个系统；b. 三、四、五、六层适宜划分为一个系统。4。空调送风方案选择4.1集中式空调系统为了节约冷热量，处理空气对大多数场合都会利用一部分回风。根据不同条件，采用一次回风系统或一、二次回风系统.一次回风系统一、二次回风系统1.仅作夏季降温的空调系统,送风温差可取较大值时;2。室内散湿量较大时1.室内散湿量较小,且不允许较大送风温差时；2。在1.的前提下，室温允许波动范围较小或送风相对湿度小于某一值,宜采用固定比例的一、二回风;3.室内散湿量较小,且全年使用的集中式系统或室内温湿度允许波动较大，可以采用可能的最大送风温差时，宜用变动的一、二次回风比或采用旁通的可能性此设计主要作为夏季降温的空调系统,送风温差可取最大值,因而选用一次回风系统。4.2半集中空调系统新风引入单设新风系统，独立供给室内1.单设新风机组,可随室外气象变化进行调节，保证室内湿度与新风量要求 2。投资大3.占有空间多4.新风口尽量紧靠风机盘管要求卫生条件严格和舒适的房间,目前最常采用此方式新风风管形式布置：新风直接进入室内,使用灵活，当风机盘管不运行时也可进行新风换气，卫生条件好，同时也便于对各支路风量的调整.为美观需要，客房内新风口与风机盘管的送风口共用一个双层百叶送风口。风机盘管新风处理方式：新风处理到室内状态的等焓线，不承担室内冷负荷方案.这种方案不仅提高了该系统的调节和运转的灵活性，而且进入风机盘管的供水温度可适当提高，从而水管结露现象可以得到改善。综上所述，从使用性质和机房面积等方面考虑，本酒店设计大体可分为两类：一是面积较小需要单独控制的房间：客房、精品店、棋牌室、会议室等；拟采用风机盘管加独立新风系统，由于建筑东西走向跨距较长（140m左右）分成两个区(左区和右区)。二是大空间：大堂、西餐厅等拟采用组合式空调机(一次回风）。
