平改坡钢屋架施工方案1.doc

1. 编制说明
本方案为屋架制作、焊接、涂装、吊装施工专项方案,本方案对钢屋架、屋面板的吊装提出的要求具体施工步骤,施工中须遵守执行.
本施工方案编制的目的是:用以指导工程施工与管理,确保优质、高效、安全、文明地完成该工程的建设任务。
2. 编制依据
2.1《建筑工程施工质量验收统一标准》（GB50300—2001)；2.2《钢结构工程施工质量验收规范》(GB50205-2001；）
2。3《轻型屋面梯形钢屋架（圆钢管、方钢管）》（05G517）；
2。4《建筑钢结构焊接技术规程》（JGJ81-2002）;
2。5 《冷弯薄壁型钢结构技术规范》（GB50018-2002）；
2.6 《碳钢焊条》(GB/T5117-2012）；
2。7 《建筑施工手册》（第四版，建工出版社）；
2。8业主提供的施工蓝图.
3。 工程概况本工程为大同市示范性综合实践基地室外配套工程—1＃教学楼，该工程位于上皇庄.工程为全现浇混凝土框架结构，屋面改造为坡屋面钢屋架、钢骨架轻型屋面结构
4。 施工准备
4.1组织有关工程管理和技术人员熟悉设计图纸.
4.2根据施工图纸及设备和技术条件，提出材料计划。
4.3对钢结构工程所使用的机械和辅助设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
4。4钢结构工程所使用的材料应有质量证明书，符合标准后方可使用。
4.5在钢屋架工程施工前,应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
4。6钢屋架制作好后应按安装顺序堆放在支撑上.所垫支撑应有足够的支承面，应防止支点下沉及过重、过高堆积。
4。7准备好必须的施工机具，且运行良好。

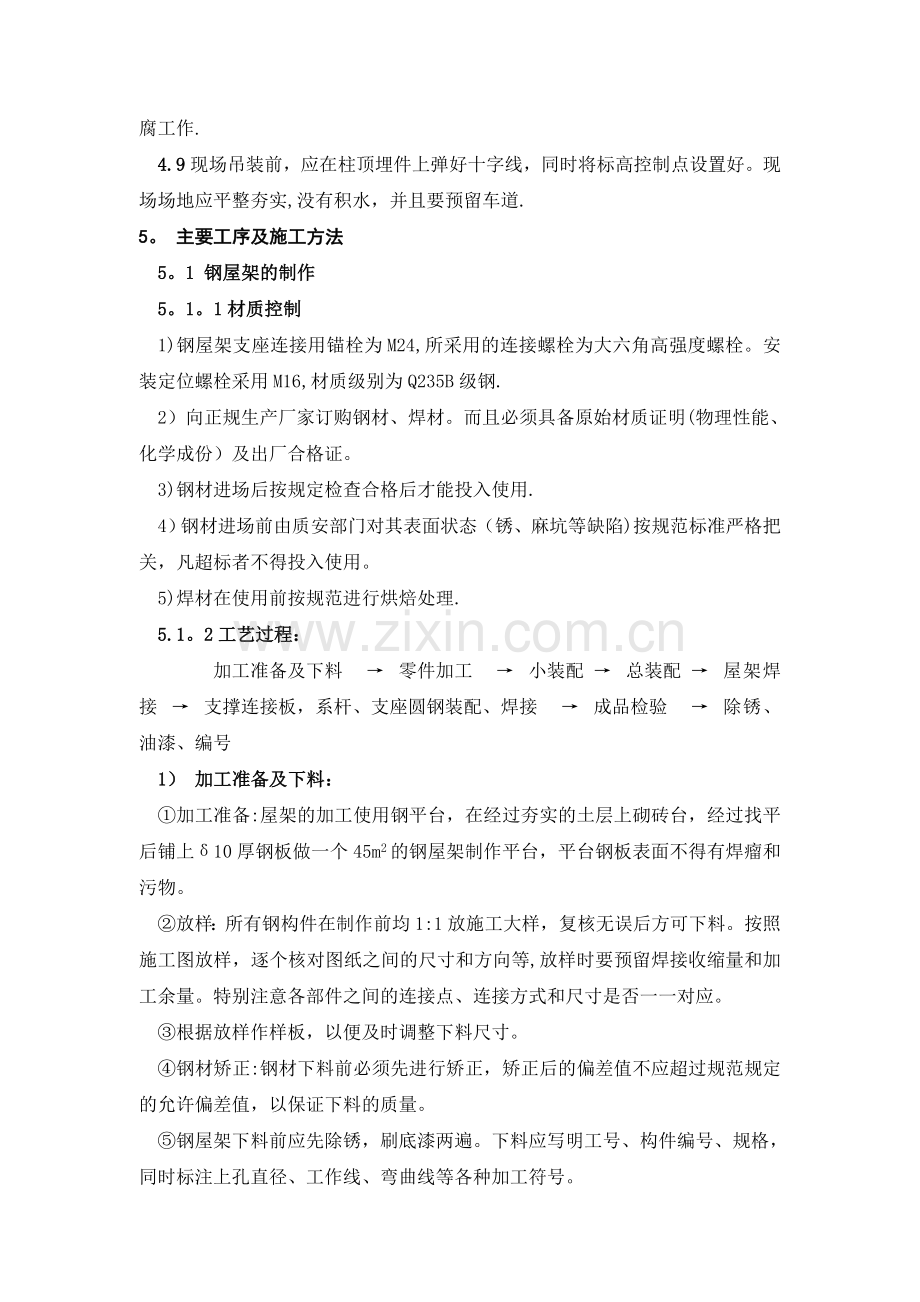

4。8各构件在吊装前应认真检查,并对各部位尺寸进行核对。钢构件应完成防腐工作.
4.9现场吊装前，应在柱顶埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实,没有积水，并且要预留车道.
5。 主要工序及施工方法
5。1 钢屋架的制作
5。1。1材质控制
1)钢屋架支座连接用锚栓为M24,所采用的连接螺栓为大六角高强度螺栓。安装定位螺栓采用M16,材质级别为Q235B级钢.
2）向正规生产厂家订购钢材、焊材。而且必须具备原始材质证明(物理性能、化学成份）及出厂合格证。
3)钢材进场后按规定检查合格后才能投入使用.
4）钢材进场前由质安部门对其表面状态（锈、麻坑等缺陷)按规范标准严格把关，凡超标者不得投入使用。
5)焊材在使用前按规范进行烘焙处理.
5.1。2工艺过程：
  加工准备及下料 → 零件加工 → 小装配 → 总装配 → 屋架焊接 → 支撑连接板，系杆、支座圆钢装配、焊接 → 成品检验 → 除锈、油漆、编号
1） 加工准备及下料：
①加工准备:屋架的加工使用钢平台，在经过夯实的土层上砌砖台，经过找平后铺上δ10厚钢板做一个45m2的钢屋架制作平台，平台钢板表面不得有焊瘤和污物。
②放样：所有钢构件在制作前均1:1放施工大样，复核无误后方可下料。按照施工图放样，逐个核对图纸之间的尺寸和方向等,放样时要预留焊接收缩量和加工余量。特别注意各部件之间的连接点、连接方式和尺寸是否一一对应。
③根据放样作样板，以便及时调整下料尺寸。
④钢材矫正:钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。
⑤钢屋架下料前应先除锈，刷底漆两遍。下料应写明工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。
2）零件加工:
①切割：氧气切割前钢材切割区域内的铁锈、污物应清理干净。切割后断口边缘熔瘤、飞溅物应清除.剪切面不得有裂纹及大于lmm的缺楞,并应清除毛刺。
②焊接：上、下弦型钢需接长时，先焊接头并矫直。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同,焊后气割切除并磨平。
③钻孔:屋架连接钢板的螺栓孔应用台钻钻孔，以保证螺栓孔位置、尺寸准确。
3） 小装配：屋架端部基座预先拼焊组成部件，经矫正后再拼装到屋架上。部件焊接时为防止变形，宜采用成对背靠背，用夹具夹紧再进行焊接.
4） 支撑连接板、系杆支座圆钢的装配，焊接：用样杆划出支撑连接板的位置，将支撑连接板对准位置装配并定位点焊。用样杆同样划出圆钢位置，并将装配处的焊缝铲平,将系杆支座圆钢放在装配位置上并定位点焊。全部装配完毕,即开始焊接系杆支座角钢、支撑连接板.焊完后,应清除熔渣及飞溅物。
5） 成品检验：
①焊接全部完成，焊缝冷却24h之后，全部做外观检查并做出记录。
②用螺栓连接时，须将构件摩擦面进行喷砂处理.
③按照施工图要求和施工规范规定，对成品外形几何尺寸进行检查验收，逐榀屋架做好记录。
6) 除锈、油漆、编号：
①成品经质量检验合格后进行除锈,除锈合格后进行油漆.
②涂料及漆膜厚度应符合设计要求或施工规范的规定。
③在构件指定的位置上标注构件编号。
5。2 钢屋架的焊接
5.2。1作业条件：熟悉图纸,按照《建筑钢结构焊接技术规程》的要求进行焊接工艺。施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作.
5。2。2工艺过程：作业准备 → 电弧焊接→ 焊缝检查
1）作业准备：选择合适的焊接工艺，焊条采用现行国家标准《碳钢焊条》GB/T5117-2012规定的E309Mo—16型焊条，焊接电流，焊接速度，焊接电弧长度等通过焊接工艺试验验证。
焊工必须有岗位合格证。安排焊工所担任的焊接工作应与焊工的技术水平相适应。
2）电弧焊接:
①焊接前应复查组装质量和焊缝区的处理情况，修整后方能施焊.
②焊接顺序：先焊上、下弦连接板外侧焊缝,后焊上、下弦连接板内侧焊缝,再焊连接板与腹杆焊缝;最后焊腹杆、上弦、下弦之间的垫板。屋架一面全部焊完后翻转，进行另一面焊接,其焊接顺序相同.
③支撑连接板圆钢的装配,焊接：用样杆划出支撑连接板的位置,将支撑连接板对准位置装配并定位点焊。用样杆同样划出圆钢位置,并将装配处的焊缝铲平，全部装配完毕，即开始焊接支撑连接板。焊完后，应清除熔渣及飞溅物。
3）焊缝检查：屋架下弦杆材料接头采用有衬管与母材等强的对接焊缝并焊透,其焊缝质量等级为二级。其它焊缝的外观质量不低于三级。焊接全部完成，焊缝冷却24h之后,全部做外观检查。
5。3 钢屋架防腐涂装
5。3。1作业条件：
1）油漆工施工作业应有特殊工种作业操作证.
2）防腐涂装工程前钢结构工程已检查验收,并符合设计要求。
3）防腐涂装作业场地应有安全防护措施，有防火和通风措施,防止发生火灾和人员中毒事故。
4）露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业.
5。3。2工艺流程：
基面清理 → 底漆涂装 → 面漆涂装 → 检查验收
1）基面清理：
①建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
②基面清理除锈质量的好坏，直接关系到涂层质量的好坏。本工程涂装工艺的基面除锈质量等级不低于Sa2.5。要求见表1
表1钢结构除锈质量等级
等级
质量标准
除锈方法
Sa2.5
较彻底除锈
喷砂除锈
2)底漆涂装：
①底漆使用铁红底漆，使用前应调和，控制油漆的粘度、稠度、稀度,兑制时应充分的搅拌，使油漆色泽、粘度均匀一致。
②刷第一层底漆时涂刷方向应该一致，接槎整齐。
③刷漆时应采用勤沾、短刷的原则,防止刷子带漆太多而流坠。
④待第一遍刷完后,应保持一定的时间间隙，防止第一遍未干就上第二遍，这样会使漆液流坠发皱,质量下降。
⑤待第一遍干燥后，再刷第二遍，第二遍涂刷方向应与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致。第三遍同第一遍、第四遍同第二遍。
⑥底漆涂装后起码需4～8h后才能达到表干、表干前不应涂装面漆。
3）面漆涂装：
①建筑钢结构涂装底漆与面漆一般中间间隙时间较长。钢构件涂装防锈漆后组装，组装结束后才统一涂装面漆.涂装面漆前需对钢结构表面进行清理，清除安装焊缝焊药,对烧去或碰去漆的构件,还应事先补漆.
②面漆使用防锈漆面漆。面漆的调制应选择颜色完全一致的面漆,兑制的稀料应合适，面漆使用前应充分搅拌，保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠,不显刷纹。
③面漆在使用过程中应不断搅和，涂刷的方法和方向与上述工艺相同.
4）涂层检查与验收：
①表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其它杂物。
②涂装后的处理检查，应该是涂层颜色一致,色泽鲜明光亮，不起皱皮,不起疙瘩.
③涂层干漆膜总厚度不应小于150μm。
5。4 钢屋架吊装
吊装准备→吊车吊装场地准备→钢屋架吊装
5。4。1 吊装准备
1）钢屋架验收
钢屋架安装前必须经过严格检查，经监理、业主验收合格后才能吊装。
2）钢屋架吊装单元的加固
钢屋架侧向刚度较差,为保证钢屋架在吊装过程中不变形,在吊装前要将已经组对好的钢屋架用Φ48钢管进行加固使之形成一个整体.
3）钢屋架摆放
职工活动室钢屋架在现场制作，各榀均斜向布置.屋面板每间9块,分两堆横向布置,第一间的板退后2间。起重机吊屋架时的回转半径为6.5m，吊屋面板时回转半径为9～11m，每次吊2块。
5。4.2吊装场地准备
1）吊车支腿需放于道木上，吊车支腿位置处土方需经过夯实，且要符合质量验收规范要求，防止屋架吊装时吊车支腿发生下陷。
2）钢屋架吊装时在柱周围需搭设操作平台，操作平台搭设双排脚手架，材料使用φ48×3。5钢管及配套连接件。
5。4。3钢屋架吊装
1）吊车站位
吊车吊装位置根据现场情况，
2）吊车选用
钢屋架安装高度为18。8m（考虑自然地面标高因素），屋架高4m，吊车回转半径为S=7m,杆长22m，吊车起重量为2.6t，选用25t汽车起重机，根据吊装参数表，其性能满足吊装要求。 吊装示意图见图2.
图2 吊装示意图
3）钢屋架吊装受力计算
钢丝绳选用：索具重量为0.5t，单榀屋架自重2.1吨,吊装重量共计2。6t。
吊装时选用4根钢丝绳，根据平行四边形法则和矢量作图法求得钢丝绳的受力分别为9.42KN和7。32KN。
4）钢屋架吊装
①钢屋架在吊装前应先进行试吊。即将钢屋架吊装单元先吊离地面50cm，然后仔细检查吊索具、溜绳、加固系杆等，在确认满足要求后方能进行正式吊装.
②吊装采用单榀吊装，吊点采用三点绑扎。
③安装第一榀屋架时,在松开吊钩前初步校正;对准屋架支座中心线或定位轴线就位，调整屋架垂直度，并检查屋架测向弯曲，将屋架临时固定。
④将屋架吊装至设计标高安放位置上部（略高于安放位置支撑面)，然后进行对线工作.
⑤第二榀屋架同样方法吊装就位好后,不要松钩，方木临时与第一榀屋架固定，跟着安装支撑系统，最后当钢屋架安装到位经检查确认合格后应立即进行紧固和焊接。务使第一榀屋架与第二榀屋架形成一个具有空间刚度和稳定的整体。
⑥剩余屋架安装同第二榀屋的安装方法。
⑦轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定.
5） 检查验收:
①屋架安装后首先检查现场连接部位的质量.
②屋架安装质量主要检查屋架跨中对两支座中心竖向面的不垂直度；屋架受压弦杆对屋架竖向面的侧面弯曲，必须保证上述偏差不超过允许偏差,以保证屋架符合设计受力状态及整体稳定要求。
③ 屋架支座的标高、轴线位移、跨中挠度，经测量做出记录。
6。 主要施工机具
钢结构工程主要施工机械设备
序号
机具名称
数量
备注
1
配电箱
2个
控制电源
2
切割机
2台
配件加工
3
电源线
300米
电器连接
4
除锈磨光机
4台
修平、除锈
5
台钻
1台
钻螺栓孔
6
25/50吨吊车
1/1辆
吊装
7
电焊机
4台
构件焊接
8
扭矩扳手
6把
螺栓安装
9
气焊设施
2套
气割
10
J2 经纬仪
1台
定位
11
S2水准仪
1台
标高控制
12
钢尺 7。5米/50米
8/2 把
下料、放样
7。 质量保证措施
    7．1屋架所选用的钢材必须有出厂合格证及原始资料，进厂的钢材经项目部质安人员验收合格后方可使用。
7。2选择性能良好,使用功能齐全的加工设备。7.3焊条应具有出厂合格证或材质报告，要求电焊条使用前用烘干箱进行烘干.
7。4此钢屋架制作完成后需进行除锈，要求除锈后涂上底漆，底漆采用喷刷，要求保证油漆的漆膜厚度满足设计要求.
7.5所有操作人员必须严格按技术、质量、安全交底内容执行,要求焊接人员必须持证上岗。
7。6钢结构为提高制孔精度采用台钻制孔.钻套用中碳钢制成，钻模内孔直径应比设计孔径大0。3MM，钻模厚度不宜过大，一般用15MM左右.
7.7为保证制作精度,钢构件下料时要预放收缩量，预放量视工件大小而定,一般工件在40—60mm,重要的又大又长的工件要预放80—100mm.
7.8制定合理的焊接顺序是不可少的,当几种焊缝要施焊时,应先焊收缩变形较大的横缝,而后焊纵向焊缝，或者是先焊对接焊缝而后再焊角焊缝。
7。9焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。主焊缝的焊接顺序应按焊后变形需要考虑其焊接顺序应交错进行。
8．施工进度保证措施
8。1充分准备：
A．生产作业计划应及时、详细、周密、科学、合理。
对加工设备在加工前进行检修保养、维护，确保设备运行正常。
B． 对有关的技术、管理、质检及生产工人进行培训，保证有关人员熟悉工艺文件、技术要求、施工管理，从而保证加工制作过程控制的顺利进行.
C． 对加工能力进行适当准备.
8。2制作加工
A．图纸、人员、设备、材料及时到位。
B．作业计划详细、周密，应根据实际变化情况进行滚动式修改和编制，确保日、周、月的生产进度满足总体工期计划要求。
C．加强检验、测量、试验人员的配置，做到各工序及时检验、及时放行、及时处理.同时做到对生产过程中工艺、方法的严格控制，务必使制作加工一次成功，减少不必要的返工返修,减少直到杜绝因质量问题导致的停工停产.
D．努力根据各种不同的构件的数量、工艺方法与所加工设备进行综合平衡，尽量减少设备的闲置，以充分发挥设备的整体加工能力。
大同市示范性综合实践基地室外配套工程-1#教学楼
施工方案
大同泰瑞集团建设有限公司
2015年9月11日
