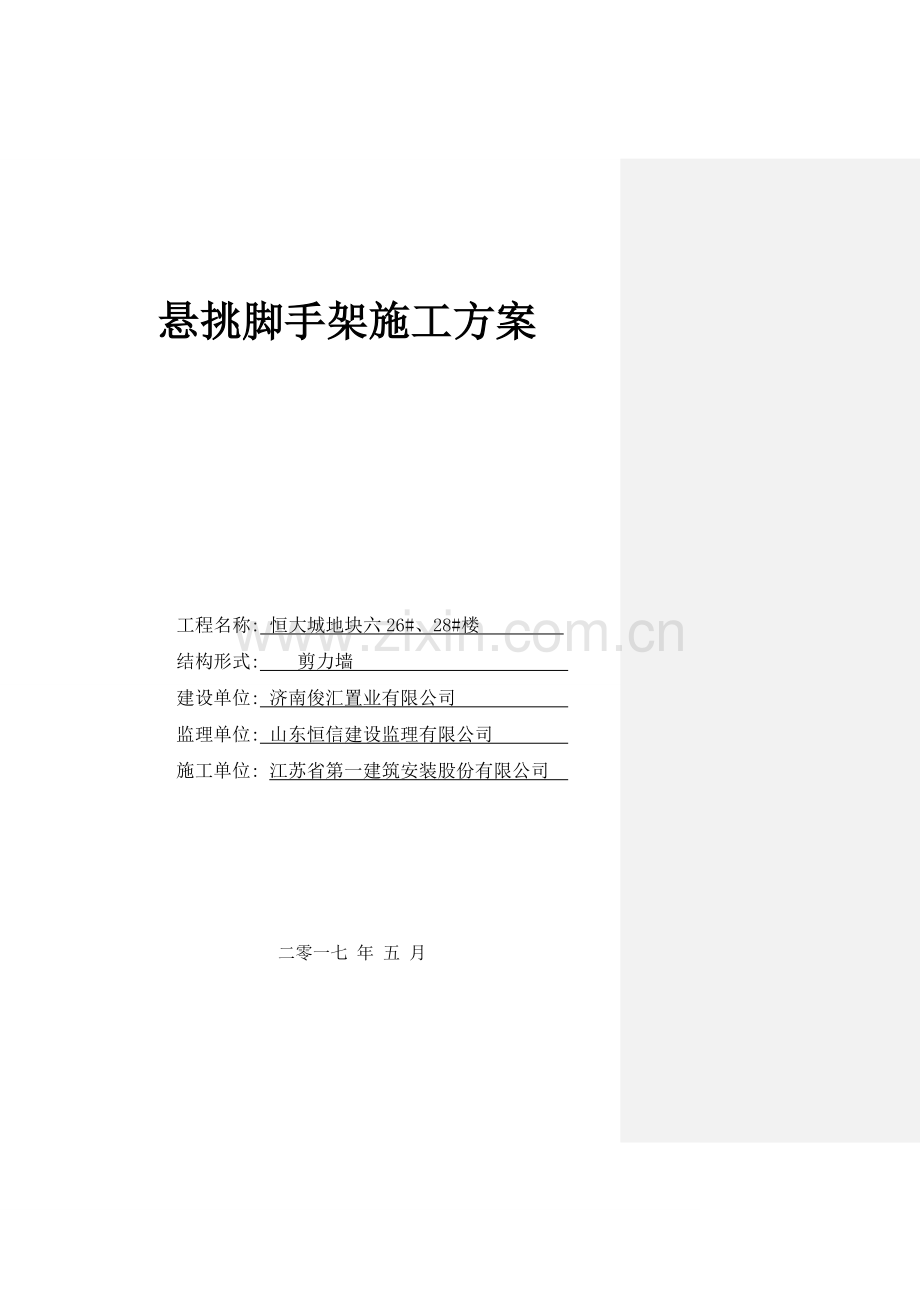

悬挑脚手架施工方案

工程名称: 恒大城地块六26#、28#楼
结构形式: 剪力墙
建设单位: 济南俊汇置业有限公司
监理单位: 山东恒信建设监理有限公司
施工单位: 江苏省第一建筑安装股份有限公司

二零一七 年 五 月

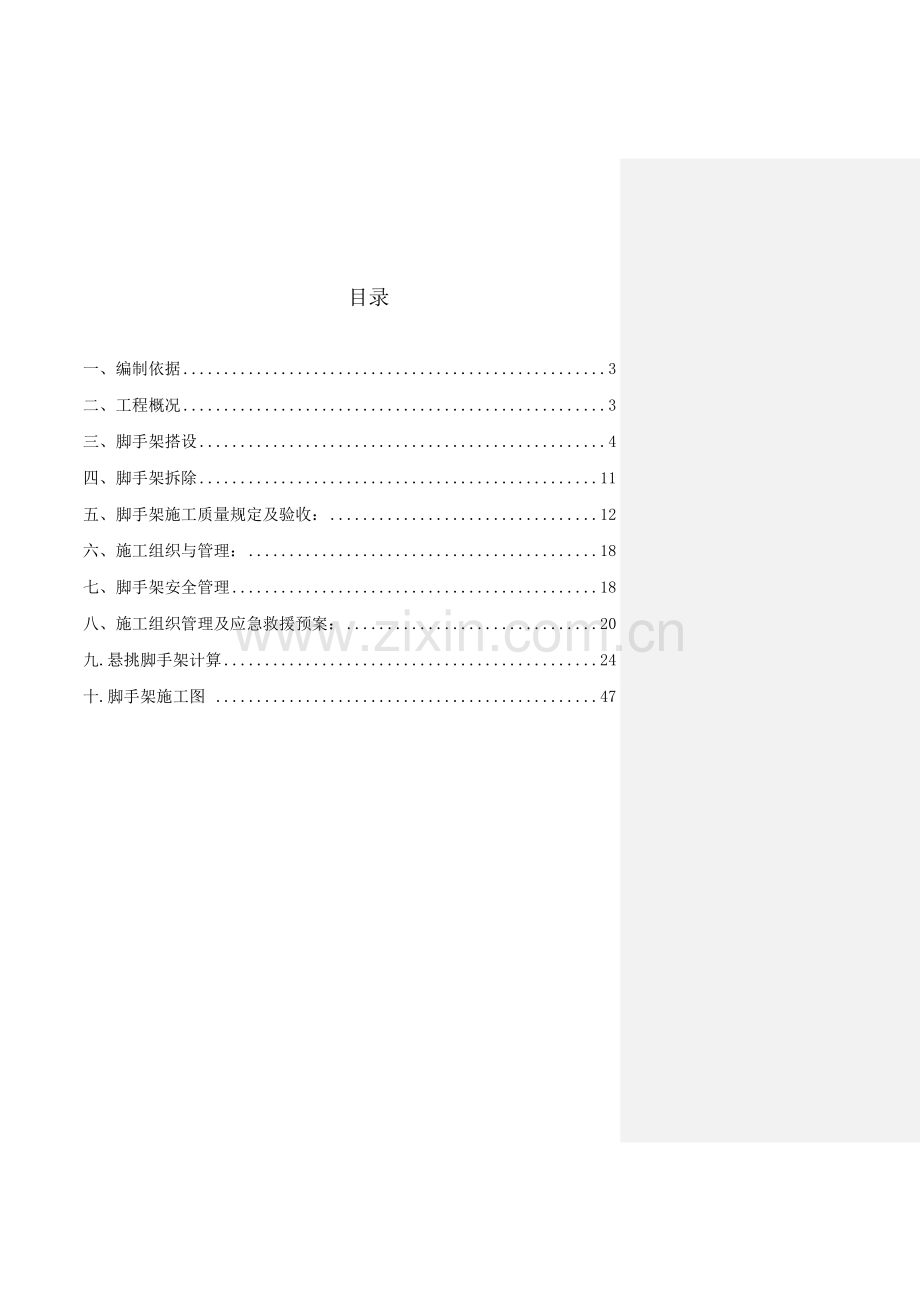

目录

一、编制依据 3
二、工程概况 3
三、脚手架搭设 4
四、脚手架拆除 11
五、脚手架施工质量规定及验收： 12
六、施工组织与管理： 18
七、脚手架安全管理 18
八、施工组织管理及应急救援预案： 20
九.悬挑脚手架计算 24
十.脚手架施工图 47

一、编制依据
《碳素结构钢》 （GB/T 700-2023）
《钢管脚手架扣件》 （GB 15831-2023）
《钢结构设计规范》 （GB 50017-2023）
《建筑结构荷载规范》 （GB50009-2023）
《混凝土结构设计规范》 （GB50010-2023）
《建筑施工安全检查标准》 （JGJ59-2023）
《建筑地基基础设计规范》 （GB50007-2023）
《安全网力学性能实验方法》 （GB5726-88）
《建筑施工高处作业安全技术规范》 （JCJ89-91）
《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130-2023）
二、工程概况
工程名称
济南恒大城地块六26#、28#楼及地下车库
工程地点
工业北路以南，冷水路以东
建筑面积（m2）
161961.68
建筑高度（m）
105.65
基础形式
灌注桩
主体结构
剪力墙
抗震等级
三级
抗震设防烈度
6度
地上层数
32层
地下层数
2层
标准层层高（m）
3
三、悬挑脚手架方案选择
根据工程实际情况，本工程26#、28#楼分6次进行悬挑分别在3层悬挑第一次、9层悬挑第二次、15层悬挑第三次、21层悬挑第四次、27层悬挑第五次、31层悬挑第六次；单次悬挑高度不能大于18米。
脚手架用φ48.3×3.6mm钢管和扣件搭设成，其横距为0.9m，纵距1.5m，步距1.5m；里立杆距外墙300㎜，每个悬挑层满铺4000×宽300×厚50mm的木脚手板，操作层铺设一层木架板。
悬挑脚手架立杆下部支撑在用16#工字钢制作的水平悬挑梁上。工字钢水平间距为1.5m设立一道，工字钢总长度为4.5米，外悬挑长度1.5米，锚固段长度3米。锚固段距建筑物外墙0.5米处和2米、2.8米处在现浇顶板内各预埋φ16mmU型螺栓。固定工字钢为240×100×10mm钢板。悬挑段工字钢顶面焊2Φ25㎜钢筋，长度L=50㎜，间距900㎜，第一根钢筋距工字钢外端100㎜，以便插入钢管。卸荷拉杆钢丝绳直径17mm，钢丝绳下部与主节点处纵横向水平杆共点，钢丝绳上部与上层框架梁内φ20mm预埋钢筋吊环连接。阳角转角处工字钢也采用U型螺栓+压板的连接型式。
内立杆与结构外墙距离为300mm。外架端部及转角处设立剪刀撑，中间部位剪刀撑净间距为10m。立杆纵距1.5m（与工字钢间距相同），立杆横距0.9m，脚手架步距1.5m。操作层铺设一层木架板。操作层的外侧设立两道护栏，高度分别为1200mm和600mm，此外加设挡脚板，高度为180mm，底部用平网兜底，外侧挂密目安全网。每层设立兜底网至建筑物外梁侧面，每个悬挑层工字钢与楼面之间的间隙必须用高20cm竹胶板加固封严。
四、脚手架搭设
1、施工准备
　　（1）单位工程负责人应按施工组织设计中有关脚手架的规定，向架设和使用人员进行技术交底。
　　（2）应按规定和施工组织设计的规定对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。详见脚手架的施工质量和验收。
　　（3）经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
（4） 应清除搭设场地杂物，平整搭设场地，并使排水畅通。
　　（5） 当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采用加固措施。
2、材料选择：
（1）.脚手架钢管选用48.3mm3.6mm钢管，每根钢管的最大质量不应大于25.8公斤，其质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。
（2）.扣件采用锻铸铁制作的扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，且在螺栓拧紧扭力矩达65N.M时，不能发生破坏。使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈解决，螺栓拧紧。扣件重要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。
（3）.脚手板采用长4000×宽300×厚50mm的木脚手板，两端各设立直径不小于4mm的镀锌钢丝箍两道。
（4）.安全网采用经国家指定监督检查部门鉴定许可生产的产品，同时应具有监督部门批量验证和工厂检查合格证。立面采用6m×1.5m的绿色密目安全网,兜底网采用6m×1.5m的平网，每层设立兜底网至建筑物外梁侧面。其力学性能应符合《安全网力学性能实验方法》GB5726-88的规定，进入现场后应对安全网进行模拟“砂包冲击实验”。
（5）连墙件采用在框架梁或现浇板上预埋采用48.3mm×3.6mm，长度为50cm的钢管(预埋在建筑物边梁内，外露15cm，)的刚性连墙方式与建筑物可靠连接。
（6）水平悬挑梁采用16#工字钢。
悬挑式脚手架
（1）悬挑脚手架立杆落在16#工字钢制作的水平悬挑梁上。工字钢水平间距1500mm,自建筑一端等间距设立时，遇有框架柱位置无法设立，间距减小，具体距离实际预埋时拟定。
（2）悬挑脚手架立杆下部支撑在用16#工字钢制作的水平悬挑梁上。工字钢水平间距为1.5m设立一道，工字钢总长度为4.5米，外悬挑长度1.5米，锚固段长度3米。锚固段距建筑物外墙0.5米处和2米、2.8米处在现浇顶板内各预埋φ16mmU型螺栓。固定工字钢为240×100×10mm钢板。悬挑段工字钢顶面焊2Φ25㎜钢筋，长度L=50㎜，间距900㎜，第一根钢筋距工字钢外端100㎜，以便插入钢管。卸荷拉杆钢丝绳直径17mm，钢丝绳下部与主节点处纵横向水平杆共点，钢丝绳上部与上层框架梁内φ20mm预埋钢筋吊环连接。阳角转角处工字钢也采用U型螺栓+压板的连接型式。
　4.搭设规定：
　　（1） 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
　　（2） 每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。
　5. 立杆搭设
　　（1） 严禁将外径48.3mm与51mm的钢管混合使用；
　　（2） 相邻立杆的对接扣件不得在同一高度内，错开距离应不小于500mm；
　　（3） 落地脚手架开始搭设立杆时应每隔6跨设立一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
　　（4） 当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设立连墙件；
　　（5） 顶层立杆搭接长度不应小于1m，应采用3个旋转和扣件固定，端部扣件盖板的边沿至杆端距离不应小于100mm。立杆顶端伸出建筑物的高度应高出女儿墙上皮1m，高出檐口上皮1.5m。
（6）立杆纵距1500mm，横距900mm。
（7）步距1800mm。在阳角转角处内侧附加一根立杆，以便绑扎外侧立网。
（8）脚手架必须设立纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距工字钢钢底上皮200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
(9) 立杆必须用连墙件与建筑物可靠连接，连墙件布置方式：采用48.3mm×3.6mm，长度为50cm的钢管，预埋在建筑物边梁内，外露15cm，在脚手架主节点处用48.3mm×3.6mm钢管连接内外立杆。连墙件按照两步两跨设立，水平距离3米，垂直距离3.6米。脚手架计算时按照两步两跨设立进行计算。
（10）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：
a. 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设立在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；
b.搭接长度不小于1m，应采用3个旋转扣件固定，端部扣件盖板的边沿距离不小于100mm。
6.纵向水平杆搭设
　　（1）在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。
（2）纵向水平杆设立在立杆内侧，其长度不宜小于3跨；
（3）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设立在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于 0.50m；
（4）本工程使用木板脚手板，纵向水平杆应做为横向水平杆的支座，用直角扣件固定在立杆上。
7.横向水平杆搭设
　　（1） 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离100mm；
（2）主节点处必须设立一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于150mm，内排脚手架的外伸长度为250mm。
（3）作业层上的非主节点处的横向水平杆等间距布置，间距为纵距的1/2。
（4）使用木板脚手板，纵向水平杆应做为横向水平杆的支座，用直角扣件固定在立杆上。
　8.连墙件的搭设
（1）当脚手架施工操作层高出连墙件二步时，应采用临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除；
　　（2）连墙件采用采用48.3mm×3.6mm，长度为50cm的钢管，预埋在建筑物边梁内，外露15cm，在脚手架主节点处用48.3mm×3.6mm钢管连接内外立杆。如图所示。
（3）连墙件按照两步两跨呈水平设立，水平间距3m，垂直间距3.6米。
（4）连墙件靠近主节点布置，且从底层第一步纵向水平杆处开始设立。
（5）当落地脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度～60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除；悬挑脚手架应随楼层预埋钢管。
（6）连墙杆件的强度、稳定性和连接强度，按现行国家标准《冷弯薄壁型钢结构技术规范》（GBJ18）、《钢结构设计规范》（GB50017-2023）、《混凝土结构设计规范》（GB50010-2023）等的规定计算，并按两步两跨设立进行计算。
9. 剪刀撑、横向斜撑等的搭设
（1） 剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。
（2）每道剪刀撑跨越立杆的根数为5～6根，宽度为4～5跨，且不应小于6m，斜杆与地面的角度在45°～ 60°之间。
（3）在外侧立面的两端及拐角部位必须设立剪刀撑，由底至顶连续设立，根据脚手架实际情况必要时剪刀撑设为“之”字型。中间各道剪刀撑之间的净距不大于10m。
（4）剪刀撑斜杆的接长采用搭接，其搭接长度不小于1000mm，且采用3个旋转扣件固定，端部扣件盖板的边沿距离不应小于100mm；
（5）剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。见图六。
10.扣件安装
　　（1） 扣件规格必须与钢管外径（φ48.3或φ51）相同；
　　（2） 螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；
　　（3） 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的互相距离不应大于150mm；
　　（4） 对接扣件开口应朝上或朝内；
　　（5） 各杆件端头伸出扣件盖板边沿长度不应小于100mm。
　　11. 作业层、斜道的栏杆和挡脚板的搭设
（1） 栏杆和挡脚板均应搭设在外立杆的内侧；
　　（2） 上栏杆上皮高度应为1.2m；
　　（3） 挡脚板高度不应小于180mm；
　　（4） 中栏杆应居中设。
　　（5）挡脚板用直径1.2mm的镀锌钢丝固定在立杆上。
（6）立网用尼龙绳逐扣绑在外侧纵向水平杆上，平网绑扎在纵向水平杆上。

1―上栏杆；2―外立杆；3―挡脚板；4―中栏杆
图7.3.11 栏杆与挡脚板构造
12.脚手板的铺设
　　（1）每个悬挑层和作业层均铺设木脚手板，要满铺、稳铺。
（2)木脚手板应设立在横向水平杆上，脚手板的铺设应采用对接平铺，接头处应设立两根横向水平杆，脚手板外伸长度应取130-150mm，两块脚手板外伸长度的和不应大于300mm。
（3)作业层端部脚手板探头长为150㎜，且板长两端均与支承杆可靠固定。
（4）自顶层作业层的脚手板往下计，应每隔12米满铺一层脚手板。
（5）作业层端部脚手板与纵向水平杆对齐,其板长两端均应与支承杆可靠地固定。
（6）内立杆里侧横向水平杆上在装修阶段铺设150mm宽木脚手板，离开墙面100mm。
13.门洞搭设
（1）斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。
（2）斜腹杆采用通长杆件，当必须接长使用时，采用对接扣件连接。
（3）门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口1～2步。
（4）门洞桁架中伸出上、下弦杆的杆件端头，均应增设一个防滑扣件。该扣件应紧靠主节点处的扣件。
14.斜道搭设
安全通道搭设双排双层脚手架，通道长4m,宽3.6m，净高3.6m，上一层采用满铺竹笆防护，下层采用满铺300㎜宽、50㎜厚木板防护，按规定设立剪刀撑及斜撑，通道两侧用密目网进行封闭，通道口设立相应安全标志牌，上人斜道采用之字型斜道，斜道宽度1米，坡度1：3，拐弯处设立宽1米的平台，斜道两侧及平台外围均设立1.2米高钢管栏杆及18㎝高木挡脚板，脚手板采用通长木板，纵向铺设，在横向水平杆下增设纵向支托杆，其间距不大于500㎜，脚手板上每隔250㎜设立一根宽20㎜防滑木条。
15、卸料平台搭设：
卸料平台主梁采用16#槽钢钢，次梁采用12.6#槽钢，伸入梁板锚固长度应为2.5米，外伸长度3.5米，悬挑平台宽度2米，锚固段距建筑物外墙0.5米处和2米、2.2米处在现浇顶板内各预埋φ16mmU型螺栓。固定工字钢为240×150×15mm钢板。卸料平台的搁臵点和上部拉结点必须位于混凝土结构上，卸荷拉杆采用钢丝绳，钢丝绳直径17mm，钢丝绳下部与主梁上的焊接吊环进行连接，钢丝绳上部与上层框架梁内φ20mm预埋钢筋吊环连接。卸料平台外围均设立1.2米高钢管栏杆及18㎝高木挡脚板，脚手板采3mm厚花纹钢板进行底板和侧板防护。
五、脚手架拆除
1 拆除脚手架的准备工作　　
（1） 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造规定；　　
（2） 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经批准后方可实行；　　（3） 应由单位工程负责人进行拆除安全技术交底；（4） 应清除脚手架上杂物及地面障碍物。　　
2 拆除　　
（1） 拆除作业必须由上而下逐层进行，严禁上下同时作业；　　
（2） 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；　　
（3） 当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；　　
（4） 当脚手架采用分段、分立面拆除时，对不拆除的脚手架两端，应先按规定设立连墙件和横向斜撑加固。　　
3 卸料
　　（1） 各构配件严禁抛掷至地面；　　
（2） 运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。
4、本工程主楼由于室外回填土及车库顶板防水施工，后期悬挑脚手架搭设完毕后必须将前期的主楼落地脚手架拆除，后期施工外墙镶贴时重新搭设脚手架。
六、脚手架施工质量规定及验收：　　
1 构配件检查与验收　　
新钢管的检查应符合下列规定；　　
（1） 应有产品质量合格证；　　
（2） 应有质量检查报告，钢管材质检查方法应符合现行国家标准《金属拉伸实验方法》（GB/T 228）的有关规定；　　
（3） 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；　　
（4） 钢管外径、壁厚、端面等的偏差，应分别符合表8.1.5的规定；　　
（5） 钢管必须涂有防锈漆。　
旧钢管的检查应符合下列规定：　　
（1） 表面锈蚀深度应符合表8.1.5序号3的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；　　
（2） 钢管弯曲变形应符合本规范表8.1.5序号4的规定。　
3 扣件的验收应符合下列规定：　　
（1） 新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB 15831）的规定抽样检测；（2） 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；（3） 新、旧扣件均应进行防锈解决。
　4 脚手板的检查应符合下列规定：
木架板的规格尺寸应符合规范规定，厚度不应小于50mm。
5 构配件的偏差应符合表8.1.5的规定。
表8.1.5　　构配件的允许偏差

5 脚手架检查与验收
　脚手架及其地基基础应在下列阶段进行检查与验收：
　　（1） 基础竣工后及脚手架搭设前；
　　（2） 作业层上施加荷载前；
　　（3） 每搭设完10~13m高度后；
　　（4） 达成设计高度后；
　　（5） 遇有六级大风与大雨后；寒冷地区开冻后；
　　（6） 停用超过一个月。
　　7进行脚手架检查、验收时应根据下列技术文献：
　　（1） 建筑工程扣件式钢管脚手架规范第8.2.3~8.2.5条的规定；
　　（2） 施工组织设计及变更文献；
　　（3） 技术交底文献。
　　8脚手架使用中，应定期检查下列项目：
　　（1） 杆件的设立和连接，连墙件、支撑、门洞桁架等的构造是否符合规定；
　　（2） 地基是否积水，底座是否松动，立杆是否悬空；
　　（3） 扣件螺栓是否松动；
　　（4） 高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合规范规定；
　　（5） 安全防护措施是否符合规定；
　　（6） 是否超载。
　9脚手架搭设的技术规定、允许偏差与检查方法，应符合表8.2.4的规定。
脚手架搭设的技术规定、允许偏差与检查方法

　注：图中1―立杆；2―纵向水平杆；3―横向水平杆；4―剪刀撑。
10 安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量鉴定标准，应按表8.2.5的规定拟定。不合格的必须重新拧紧，直至合格为止。
表8.2.5　　扣件拧紧抽样检查数目及质量鉴定标准

七、施工组织与管理：
（1）外墙脚手架搭设施工时，必须选择具有资质的专业施工队进行施工，脚手架搭设人员必须是通过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工，上岗人员应定期体检，合格者方可持证上岗。
（2）对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用，经检查合格的配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
（3）清除搭设场地的杂物，平整搭设场地，并使排水畅通。
八、脚手架安全管理　　　　　　
建筑脚手架在搭设使用和拆除中要严格实行安全管理，防止和减少事故的发生。
1、脚手架搭设人员必须是通过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
2、在使用过程中不得任意拆除主节点处的纵、横向水平杆，纵、横向扫地杆、 连墙件。不得在脚手架作业面超载。
3、作业层满铺木架板，架面与墙之间用脚手板盖严。
4、施工人员在作业层操作时，不得用力过猛，致使身体失去平衡，不得集中多人搬运重物。
5、施工人员严禁酒后作业，严禁在架子上休息，上下攀登。
6、专职安全员、架子工工长必须经常对脚手架进行检查。
7、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
8、在脚手架使用期间、严禁拆除主节点处的纵、横向扫地杆及连墙件。
9、临衔搭设脚手架时，外侧有防止坠物伤人的防护措施。
10、搭设脚手架时，地面应设围栏或警戒标志，并派专人看守，严禁非操作人员入内。
11、悬挑脚手架避雷系统应与建筑物避雷系统连接成一体。
12、遇六级及六级以上大风和雾、雨、雪天气停止脚手架搭设与拆除作业。
13、卡扣及架管堆放整齐，并覆盖好。
14、及时清扫架体上的建筑垃圾和积雪。
15、作业层上的施工荷载应符合设计规定，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。
16、不得在脚手架基础及其邻近处进行挖掘作业，否则应采用安全措施，并报主管部门批准。
　　 17、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。
　　 18、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
二、脚手架防雷措施
本工程脚手架接地、避雷措施执行《施工现场临时用电安全技术规范》（JGJ 46-2023）标准。工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。避雷针采用φ12镀锌钢筋制作，高度1.5m，设立在脚手架四角立杆上，并将所有最上层的大横杆所有连通，形成逼雷网络。接地线采用40×4 的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢固，与立杆连接采用2 道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于10mm2。接地线与建筑物楼层内避雷系统的设立按脚手架的长度不超过50m设立一个（防雷设立由水电劳务队完毕），位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2 倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，规定冲击电阻不大于4Ω，同时注意检查与其他金属物或埋地电缆之间的安全距离不小于3m，以避免发生击穿事故。
九、施工组织管理及应急救援预案：
1、组织保障：
（1）专职安全员：专职安全员负责定期检查以下工作：
检查脚手架基础、搭设质量。脚手架、斜道等防滑措施。
6级以上的大风、大雪、大雾天气下应暂停脚手架的搭设及在脚手架上作业。
因发生大风、大雪等灾害性天气后重新使用脚手架时，检查其稳定性必要时应先加固再使用。
脚手架、斜道等在大风、雪后应认真清扫，及时消除隐患并检查马道、卸料平台如有松动，下沉现象应立即解决。
加强施工层的防护，脚手架必须满铺且绑扎牢固，施工层的内平网按规定搭设好，设0.6m、1.2m两道护身栏，0.18m挡脚板连续设立。
对的搭设脚手架，合理使用“三宝”做好“四口”“五临边”的安全防护。
在化冻阶段，应着重检查架子、机具设备、构件堆放场地的变化，并及时采用措施。
检查冬期施工的架子是否因地基土冻胀而产生变形或架子安全措施失效；
（2）项目部安全管理领导小组：
组 长： 任强贵
副组长： 陈进
组 员： 严小荣 李沛勇 孙同亮 周社进 李亭
（3）成员职责
组长：全面负责现场安全管理工作。
副组长：负责施工现场安全管理工作，全面负责安全技术管理工作及方案、相应纠正措施的实行。负责各区域土建工程安全施工工作的组织、协调、检查、质量、监督管理工作。
安全员：全面负责安全监督管理。
材料员：全面负责安全施工物资监督管理。
质 量：全面负责安全施工质量监督管理。
安 装：全面负责安装工程安全施工工作的组织、协调、检查、监督管理工作。
技 术：负责编制安全施工方案和相应纠正措施。
资 料：全面负责安全施工技术资料再分析、收集、整理、归档。
（4）、建立健全安全管理规章制度
严格执行国家及济南市有关现场安全管理条例及方法。
制定实行现场安全防护基本标准，如：施工临时用电安全标准、各类施工机械和设备的安全防护标准、施工现场消防管理标准等。
建立严格的安全教育制度，坚持入场教育、坚持每周按班组召开安全教育研讨会，增强安全意识，使安全工作贯彻到广大职工上。
编制安全措施，设计和购置安全设施。
强化安全法制观念，严格执行安全工作文字意识，双方认可，坚持特殊工种持安全操作证上岗制度等。
加强施工管理人员的安全考核，增强安全意识，避免违章指挥。
对于各种外架、大型机械安装实行验收制，验收不合格一律不允许使用。
建立定期检查制度。经理部每周组织各部门、各分包方对现场进行一次安全隐患检查，发现问题立即整改；对于平常检查，发现危急情况应立即停工，及时采用措施排除险情。
2、技术措施：
熟悉工程图纸，针对工程特点，编制切实可行的安全施工方案及相应纠偏措施；
工序开始前，进行详尽的安全技术交底；
3、应急预案：
（1）、拟定重大环境因素、重大危险源。
根据公司及项目部对环境因素、危险源调查及评价结果，拟定重大环境因素、重大危险源，重要有高空坠落、触电、火灾、倒塌、坍塌、机械伤害及其他危害。
（2）、应急防止措施
各项目部应建立健全安全管理体系及制度，重要内容有：（1）安全管理体系。（2）安全生产责任制。（3）环境、职业健康安全教育制度。（4）环境、职业健康安全检查制度。（5）工伤事故月报制度。（6）安全防护、临时设施费与准用证管理制度（7）文明施工管理制度（8）消防管理体系。（9）消防领导小组和应急响应领导小组、义务消防队。义务消防队同时为应急响应队伍。（10）安全防火制度。（11）消防器材登记表。（12）消防器材布置平面图。（13）消防设施、器材的检查记录。
（3）、重点部位必须配备符合省市有关规定的安全防护用品用品。重点部位要设专人管理，并制定相应的防止措施，天天对重点部位进行一次全面检查，发现事故隐患及时解决并做好记录。加强对重点部位人员的培训并做好相关记录。
（4）、易燃易爆物品必须单独存放，严格出入库手续。氧气和乙炔要分开存放，间距不得少于5米。动火时派人监护，防止因火花飞溅引起火灾。食堂使用的液化气罐要远离火源，并经常检查煤气是否泄漏，检查方法是用肥皂水抹在煤气阀周边，如出现气泡证明有漏气，要及时检修或更换。
（5）、安全防护用品和消防设备的使用管理
施工现场应采购使用品有安全准用证的安全防护用品。安全防护用品涉及：安全帽、安全网、安全带、防护木板、竹芭、钢管等。机械设备用配电箱、开关箱、漏电保护器、五芯电缆等。
消防设施、器材不得随意乱动，其周边不得存放堆置杂物，保持消防通道畅通。灭火器应放在消防箱内，有119标记，放置位置应符合取用方便的规定。灭火器必须准时、定期到消防部门认可的生产厂家充气换药。对消防设施、器材每季进行一次检查，并做好记录。每年组织一次安全、 消防宣传或安全救援、灭火演习活动。
灭火器的使用方法如下：
必须按照灭火器的标记说明书的规定对的使用，以免发生爆炸伤害。灭火器材要严格按照其合用范围使用。发生油类、电火灾，严禁使用水及泡沫灭火器，必须使用干粉灭火器。使用干粉灭火器，应顺风使用，严禁逆风使用。
（6）、对机械设备的使用管理
项目公司安全技术科按照《山东省建设工业产品登记备案管理办法》，对所有在建工程的塔吊、施工电梯、物料提高机进行检查，对于无备案登记的产品，下发告知限期拆除、退场。
按照山东省政府132号文规定，检查各工程使用的起重机械报检情况。对于位及时报检的机械下发停止使用令，督促其抓紧报检，待检测合格后方可使用。
严格执行建设部有关专业承包资质的管理规定，严禁各工程使用无起重机械安、拆资质的队伍进行安装和拆除施工。若发现让无资质队伍进行施工操作，此工程起重机械严禁使用，限期退场。
对于具有施工资质的队伍，严格按照已经各方审批完毕的施工方案和具体的安全技术交底进行施工操作，所有施工操作人员必须持证上岗，专人指挥、专人操作。
项目公司每月对各工程起重机械使用、保养、维修情况进行检查、评选，奖优罚劣，保证机械正常运转。并定期检查各操作人员培训情况，做到持证上岗率100%。
（7）、防止施工坍塌的应急防止措施
检查基础施工工程基坑土方开挖、边坡支护施工方案、脚手架施工方案、砼施工方案的编制、审批情况，保证各施工方案计算准确，安全技术措施可行、可靠。
检查基坑边坡支护方案贯彻情况，在施工中严格控制建筑材料、设备、机具等物料在基坑允许的范围内堆放和设立，对于基坑挖出的土，抓紧外运或堆放到指定安全地点。
检查施工机具、建筑材料在楼层、屋面、操作层堆放情况，做到施工机具、建筑材料在楼层、屋面、操作层分散堆放且不超载，杜绝集中堆放，避免荷载集中、超载导致坍塌。不符合以上规定的命其停工整改。
重点检查大跨度、大层高模板及其支撑体系施工方案的安全数据计算可行性及施工现场方案的贯彻情况，规定所施工必须以方案为准绳。
规定施工现场顶梁、板留置拆模试块，待此同条件养护试块试压强度达成砼施工质量验收规范规定后，方可拆除模板。
模板拆除本着“先支后拆，后支先拆”的顺序进行，防止随意拆除导致坍塌事故。
（8）、防止高处坠落应急防止措施
检查各临边、洞口的防护情况，规定临边用竹芭、钢管等材料防护严密、牢固。洞口用竹胶合板及、木方防护严密，不留安全隐患。
规定所有高空作业人员系好安全帽、安全带，穿防滑鞋。脚手架必须随着外墙装饰进度拆除，严禁提前拆除脚手架。
脚手架首层搭设平网，中间每隔10米设一层网，施工层满铺竹芭，并设立1.2米高栏杆及18厘米高挡脚板。搭设专用上人斜道。
（9）、发生应急情况的解决
当发生事故时，现场最先发现事故的人应立即向项目经理和公司办公室报告。电话8617028。
在报告事故发生的同时，要做好保护现场工作，及时抢救人员和财产，采用有效措施防止事故扩大。因抢救人员，疏导交通等因素，需要移动现场物件时，应做出标志，绘制现场简图并做出书面记录，现场重要痕迹应拍照或录像，妥善保存有关物证。
接到事故报告后的单位领导人，应立即赶赴现场帮助组织抢救，并迅速组织调查组开展调查工作。
在解决事故时应严格按照“四不放过”的原则进行，即：事故发生后A查不清因素不放过；B不采用改善措施不放过；C负责人和职工群众受不到教育不放过；D对事故有关领导人和负责人不查处不放过。
各项目部也要成立应急响应领导小组，注明联系方式。
发生火灾时如有化学品燃烧，在扑救中应防止中毒。
应急响应领导小组名单：
应急响应领导小组名单：
组 长： 任强贵
成 员： 陈进 李沛勇 孙同亮 严小荣 周漩选
应急领导小组办公室电话：
急救人员名单： 李沛勇 孙同亮 严小荣 周漩选 李亭
（10）、发生应急情况后的处置
发生应急情况后的处置，应参照《应急准备与响应控制程序》执行。事故单位写出报告，即事故报告，内容涉及：事故因素、通过、导致的直接损失、解决事故所需的资源投入等。此应急预案自公布之日起执行。
4、监测监控：
定期对脚手架基础进行沉降变形观测，并做好沉降变形观测记录。发现基础存在异常，及时整改；
使用过程中对脚手架各构件、连墙件定期检查，发现损坏立即更换；
十.悬挑脚手架及卸料平台计算
型钢悬挑脚手架(扣件式)计算书
计算依据：
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2023
2、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2023
3、《建筑结构荷载规范》GB50009-2023
4、《钢结构设计规范》GB50017-2023
5、《混凝土结构设计规范》GB50010-2023
架体验算
一、脚手架参数
脚手架设计类型
结构脚手架
卸荷设立
无
脚手架搭设排数
双排脚手架
脚手架钢管类型
Φ48.3×3.6
脚手架架体高度H(m)
18
立杆步距h(m)
1.5
立杆纵距或跨距la(m)
1.5
立杆横距lb(m)
0.9
内立杆离建筑物距离a(m)
0.3
双立杆计算方法
不设立双立杆
二、荷载设计
脚手板类型
木脚手板
脚手板自重标准值Gkjb(kN/m2)
0.35
脚手板铺设方式
4步1设
密目式安全立网自重标准值Gkmw(kN/m2)
0.01
挡脚板类型
竹串片挡脚板
栏杆与挡脚板自重标准值Gkdb(kN/m)
0.17
挡脚板铺设方式
2步1设
每米立杆承受结构自重标准值gk(kN/m)
0.12
横向斜撑布置方式
6跨1设
结构脚手架作业层数njj
1
结构脚手架荷载标准值Gkjj(kN/m2)
3
地区
山东济南市
安全网设立
全封闭
基本风压ω0(kN/m2)
0.3
风荷载体型系数μs
1.132
风压高度变化系数μz(连墙件、单立杆稳定性)
0.938，0.65
风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)
0.319，0.221
计算简图：

立面图 侧面图
三、纵向水平杆验算
纵、横向水平杆布置方式
纵向水平杆在上
横向水平杆上纵向水平杆根数n
2
横杆抗弯强度设计值[f](N/mm2)
205
横杆截面惯性矩I(mm4)
127100
横杆弹性模量E(N/mm2)
206000
横杆截面抵抗矩W(mm3)
5260

纵、横向水平杆布置
承载能力极限状态
q=1.2×(0.04+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.04+0.35×0.9/(2+1))+1.4×3×0.9/(2+1)=1.434kN/m
正常使用极限状态
q'=(0.04+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.04+0.35×0.9/(2+1))+3×0.9/(2+1)=1.045kN/m
计算简图如下：

1、抗弯验算
Mmax=0.1qla2=0.1×1.434×1.52=0.323kN·m
σ=Mmax/W=0.323×106/5260=61.325N/mm2≤[f]=205N/mm2
满足规定！
2、挠度验算
νmax=0.677q'la4/(100EI)=0.677×1.045×15004/(100×206000×127100)=1.368mm
νmax＝1.368mm≤[ν]＝min[la/150，10]＝min[1500/150，10]
