现场安全文明施工标准化图集(修订版).doc

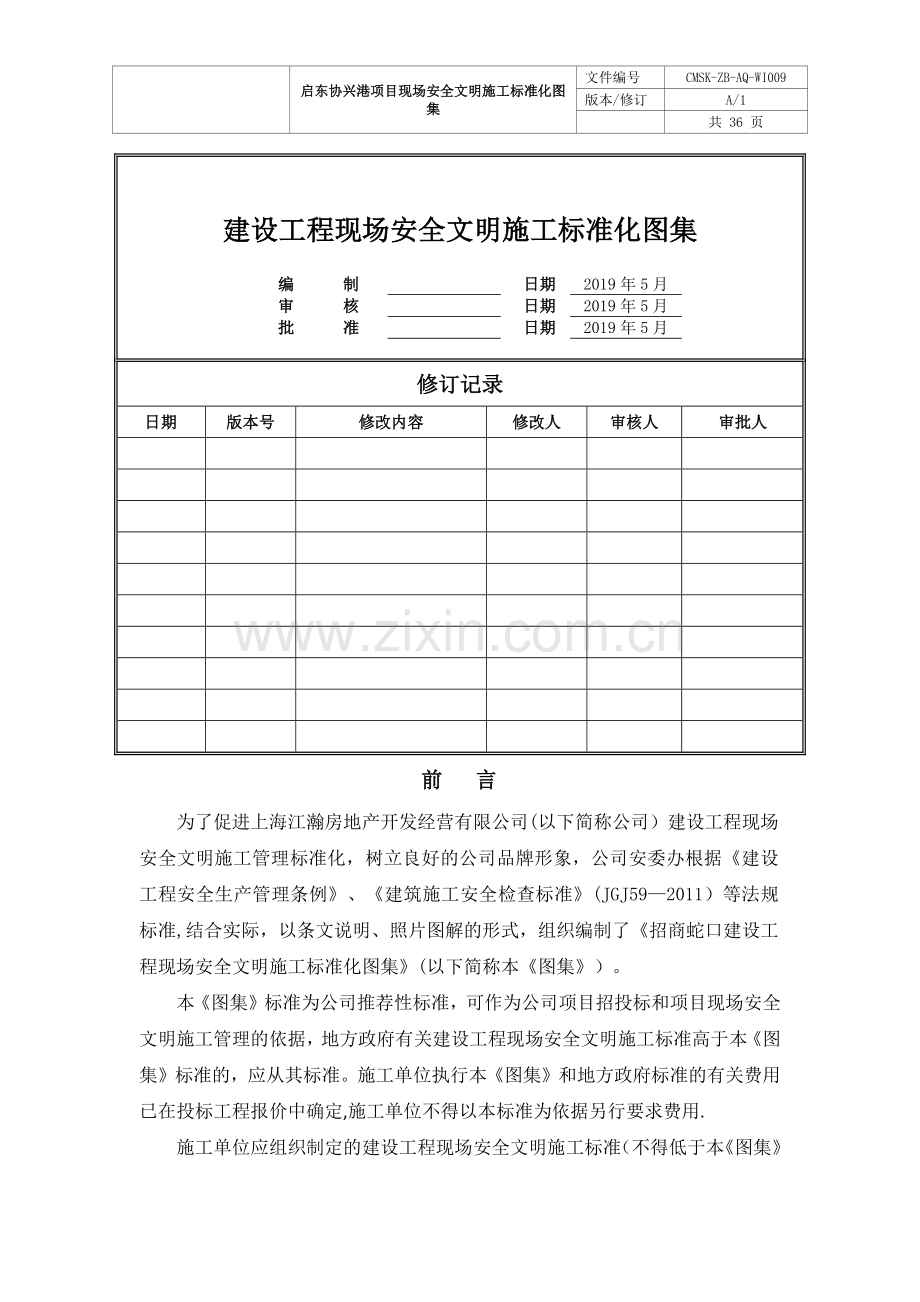

启东协兴港项目现场安全文明施工标准化图集文件编号CMSK-ZB-AQ-WI009版本/修订A/1共 36 页建设工程现场安全文明施工标准化图集编 制 日期2019年5月审 核 日期2019年5月批 准 日期2019年5月修订记录日期版本号修改内容修改人审核人审批人前 言为了促进上海江瀚房地产开发经营有限公司(以下简称公司）建设工程现场安全文明施工管理标准化，树立良好的公司品牌形象，公司安委办根据建设工程安全生产管理条例、建筑施工安全检查标准(JGJ592011）等法规标准,结合实际，以条文说明、照片图解的形式，组织编制了招商蛇口建设工程现场安全文明施工标准化图集(以下简称本图集）。 本图集标准为公司推荐性标准，可作为公司项目招投标和项目现场安全文明施工管理的依据，地方政府有关建设工程现场安全文明施工标准高于本图集标准的，应从其标准。施工单位执行本图集和地方政府标准的有关费用已在投标工程报价中确定,施工单位不得以本标准为依据另行要求费用.施工单位应组织制定的建设工程现场安全文明施工标准（不得低于本图集和地方政府有关标准）,并报项目监理机构审核、业主项目部审批后执行.目录1.文明施工11.1。基本规定11。2.基本要求11。2。1.现场围挡11。2.2.封闭管理11.2。3.施工场地41.2。4。材料管理51。2。5.现场办公与住宿61。2。6.现场防火71.2.7.综合治理81.2.8.公示标牌91.2.9.生活设施111。2。10.社区服务132.脚手架工程132.1.基本规定142.2。基本要求142.2。1.落地式外脚手架142。2.2。悬挑式脚手架182。2.3.附着式升降脚手架192。2.4。高处作业吊篮213.基坑工程233。1。基本规定233。2。基本要求233。2.1.临边防护233。2。2.基坑支护及支撑拆除233.2.3。基坑降排水233。2.4.坑边荷载233。2。5.上下通道233.2.6.基坑工程监测234。模板支架244。1。基本规定244.2.基本要求244。2.1.基础244。2。2.立杆254.2。3。扣件式剪刀撑264。2.4.碗扣式剪刀撑274.2。5.周边拉结与临边防护275。高处作业285.1.基本规定285。2。基本要求285。2.1。安全帽285。2。2.反光背心285。2.3。安全网285.2。4.安全带285.2。5。临边防护295。2.6.洞口防护295.2.7.通道口防护305。2。8.攀登作业305。2。9。悬空作业315。2.10。操作平台315.2.11.物料平台325.2。12.悬挑式钢平台326.施工用电336.1.基本规定336.2。基本要求336.2.1。外电防护336。2.2.接地与接零保护系统336.2.3.配电线路356。2。4.配电箱与开关箱366.2。5.配电室与配电装置386。2.6.现场照明396.2。7.用电档案407。施工升降机407。1.基本规定407。2。基本要求407。2.1.安全告示牌407。2。2.安全装置407。2。3.限位装置417.2。4.防护设施428。塔式起重机438.1。基本规定438。2.基本要求438.2。1。塔吊型号438。2.2.基础防护及告示牌438。2.3。电气安全448.2。4。安全装置448。2。5.保护装置448.2.6.空中走道458.2.7.多塔作业459.起重吊装469.1。基本规定469。2。基本要求4610。起重机械4611。物料提升机4912.土方机械5013桩施工机械5114施工机具5314.1基本规定5314.2。基本要求5314.2。1 平刨5314。2.2圆盘锯5314.2。3钢筋机械5414。2。4电焊机5414.2.5 搅拌机5514。2.6气瓶551. 文明施工1.1. 基本规定文明施工应符合建设工程安全生产管理条理、现行行业标准施工现场临时建筑技术规范JGJ/T188-2009、建筑施工现场环境与卫生标准JGJ146-2004、建设工程施工现场消防安全技术规范GB50720-2011和公司品牌管理手册的规定.1.2. 基本要求1.2.1. 现场围挡公司所有在建项目均要求在相应手续办理后设置围墙，可以依照具体标段和开发计划合 理设置，也可以依照不同划分标段的承包单位设置,原则上在建项目施工区域均要实现封闭 围墙管理。围墙首先应满足销售宣传要求,无要求的可参照以下形式设置,围墙材料具体选用砖砌构造柱形式，具体设置需经甲方确认，围墙广告需甲方统一负责，形式如下图：工地围墙形象规范示意图工地围挡形象规范示意图1.2.2. 封闭管理1、公司所有在建项目均要求在相应手续办理后依照围墙位置设置大门，具体由总包单位根 据实际情况确定。1）规格：门宽6000mm，高度2500mm，门扇等分，其中一扇设2. 1600mm800mm小门。2）材质:采用金属角钢做框，做除锈处理，双面包镀锌铁皮。3)门柱截面积：建议采用500mmX500mm，高度2500mm，其中柱帽高200mm.颜色用灰色底色。4)出入门内侧应设置门卫室，并应满足防雨、保温、照明、通讯和人均 4 平方米等要求，并宜在主出入口设置视频监视设备；5)应按照图示格式、比例及字体,在大门外板添加企业标志、企业名称、宣传标语及相应的项目概况和文明施工承诺；6)相关文字须采用简体字，字体准确、醒目、清晰、优美；工地大门示意图1。2.3工地大门门卫值班室1.2。3.1门卫室应搭设活动房或采用铝合金材质的定型门卫室，禁止使用模板等材料搭设简易房。门卫室内配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标,入口门卫室应设立安全帽存放区，确保每个进入施工现场的人员（包括访客）都必须戴上安全帽；1.2。3.2为提升公司项目形象，要求总包单位配置人脸识别或者刷卡门禁、监控系统，LED显示屏,对进出人员实行实名制管理，推行现场可视化管理。1。2。3。3工地各出入口应设置车辆冲洗设施，现场至少配备一套高压水枪且水枪压力不应小于5MPa；各出入口应设置不少于三级沉淀池、排水沟，严禁将污水直接排放至市政管网。 车辆冲洗设施实例图沉淀池大样图和11剖面图2.1.1. 施工场地施工现场的主要道路及材料加工区地面应进行硬化处理；道路应畅通，路面应平整坚实；应有防止扬尘措施；应设置排水设施，且排水通畅无积水；有防止泥浆、污水、废水污染环境的措施；温暖季节应有绿化布置。预制钢筋混凝土路面实例图 钢板铺设路面实例图 施工现场排水沟实例图 围墙喷雾降尘、绿化浇灌实例图 施工道路喷雾降尘实例图 施工现场裸土覆盖实例图 施工现场裸土绿化实例图 2.1.2. 材料管理建筑材料、构件、料具应按总平面布局进行码放；材料应码放整齐，并应标明名称、规格等；施工现场材料码放应采取防火、防锈蚀、防雨等措施;建筑物内施工垃圾的清运，应采用器具或管道运输，严禁随意抛掷;易燃易爆物品应分类储藏在专用库房内，并应制定防火措施.夹板堆放实例图 木枋堆放实例图 钢管周转材堆放实例图 砖砌块堆放实例图 钢筋堆放架示意图 材料标识牌示意图标识牌支架制作示意图2.1.3. 现场办公与住宿施工作业、材料存放区与办公、生活区应划分清晰,并应采取相应的隔离措施;在施工程、伙房、库房不得兼做宿舍;宿舍、办公用房的防火等级应符合规范要求;宿舍应设置可开启式窗户，床铺不得超过2层，通道宽度不应小于0.9m；宿舍内住宿人员人均面积不应小于2。5，且不得超过16人；冬季宿舍内应有采暖和防一氧化碳中毒措施;夏季宿舍内应有防暑降温和防蚊蝇措施；生活用品应摆放整齐，环境卫生应良好。办公区示意图生活区示意图2.1.4. 现场防火施工现场应建立消防安全管理制度、制定消防措施；临时用房和作业场所的防火设计应符合规范要求；应设置消防通道、消防水源，并应符合规范要求；灭火器材应保证可靠有效,布局配置应符合规范要求；明火作业应履行动火审批手续，配备动火监护人员。消防给水示意图消防泵房及设备示意图现场消防柜示意图 现场消防箱示意图 现场室内消火栓示意图 现场消防水池实例图(也可采用砌筑水箱）2.1.5. 综合治理生活区内应设置供作业人员学习和娱乐的场所；施工现场应建立治安保卫制度、责任分解落实到人;施工现场应制定治安防范措施。娱乐场所实例图学习场所实例图建筑工人夜校实例图办公区、生活区、施工现场设置监控系统实例图2.1.6. 公示标牌大门口处应设置公示标牌，主要内容应包括：工程概况牌、消防保卫牌、安全生产牌、文明施工牌、管理人员名单及监督电话牌、施工现场总平面图；标牌应规范、整齐、统一;施工现场应有安全标语；生活区应有宣传栏、读报栏、黑板报.五牌一图示意图(规格尺寸：不小于300宽500高mm）宣传栏示意图 塔吊形象示意图（以当地部门要求为准） 设备验收合格牌及机械设备管理责任牌示意图宣传标语示意图重大危险源告示牌示意图 警告牌及雪糕桶示意图2.1.7. 生活设施应建立卫生责任制度并落实到人；食堂与厕所、垃圾站、有毒有害场所等污染源的距离应符合规范要求；食堂必须有卫生许可证，炊事人员必须持身体健康证上岗；食堂使用的燃气罐应单独设置存放间，存放间应通风良好，并严禁存放其它物品；食堂的卫生环境应良好,且应配备必要的排风、冷藏、消毒、防鼠、防蚊蝇等设施;施工现场食堂，应设置简易有效的隔油池，加强管理，指定专人负责定期掏油。生活区厕所内的设施数量和布局应符合规范要求；施工现场和楼层内宜布置移动式卫生间;厕所必须符合卫生要求；必须保证现场人员卫生饮水;应设置淋浴室,且能满足现场人员需求;生活垃圾应装入密闭式容器内，并应及时清理。 食堂外观示意图 食堂内部实例图食堂操作间实例图浴室外观示意图 浴室内部实例图厕所外部示意图 厕所内部实例图移动式卫生间示例洗漱间示意图 洗漱槽示意图加盖垃圾收集容器实例图2.1.8. 社区服务夜间施工前，必须经批准后方可进行施工；施工现场严禁焚烧各类废弃物;施工现场应制定防粉尘、防噪音、防光污染等措施；应制定施工不扰民措施。扬尘噪声实时在线监测系统实例图3. 脚手架工程3.1. 基本规定脚手架工程应符合危险性较大的分部分项工程安全管理办法200987号令、现行行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011、建筑施工门式钢管脚手架安全技术规范JGJ128-2010、建筑施工碗扣式脚手架安全技术规范JGJ1662008、建筑施工承插型盘扣式钢管支架安全技术规范JGJ2312010、建筑施工工具式脚手架安全技术规范JGJ2022010的规定。3.2. 基本要求3.2.1. 落地式外脚手架1) 落地式外脚手架基础：应垫平夯实，在基础上沿外脚手架长度方向设置垫板，垫板材质可采用木脚手板或槽钢等。 在立杆下部150mm处设置纵横向扫地杆，纵向扫地杆在上,横向扫地杆在下，均与立杆相连. 脚手架四周设置排水沟， 采取有组织排水。 脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm.正立面示意图（单位：mm）剖面示意图（单位：mm） 纵横向扫地杆构造示意图（单位:mm）2) 外脚手架立面防护:脚手架的钢管应横平竖直，转角位置的大横杆不能超过转角200mm, 小横杆外露部分应长短均匀.脚手架立杆应分布均匀，一般为1500mm，大横杆应保持水平,一般为1800mm，每步脚手架应设置拦腰杆，一般为600mm和1200mm高。脚手架外侧满挂密目安全网。网体竖向连接时采取用网眼连接方式，每个网眼应用16铁丝与钢管固定；网体横向连接时采取搭接方式，搭接长度不得小于200mm.架体转角部位应设置木枋作内衬以保证架体转角部分安全网线条美观.脚手架外排立杆表面刷黄色油漆，每隔一组或二组剪刀撑设置一道200mm高踢脚板(具体尺寸见图示），固定在立杆外侧，踢脚板表面刷红白警示色油漆.主节点处必须设置一道横向水平杆，用直角扣件扣接且严禁拆除。立面示意图(单位:mm） 踢脚板示意图(单位:mm）3) 外脚手架剪刀撑及横向斜撑设置：每道剪刀撑应跨越57根立杆，与地面夹角为4560 ，杆件接长采用搭接,剪刀撑的两根斜杆均与立杆或相近的小横杆相连。24米以下的外架，在架体外侧两端、转角及中间间隔不超过15米的立面上设置剪刀撑。24米以上的外架,在架体外侧搭设连续剪刀撑。一字型、开口型双排架两断口必须设置横向斜撑，24米以上架体在架体拐角处及中间每六跨设置一道横向斜撑。横向斜撑应在同一节间，由底到顶呈“之”字型布置，斜撑交叉和内外大横杆相连到顶。24米以下外架立面布置图（单位:mm） 24米以上外架立面布置图“之”字型布置图4) 外脚手架杆件布置：架体阴阳转角处应设置4根立杆,大横杆应连通封闭。内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆. 立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。 剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。外架杆件布置平面图 剪刀撑搭设方法示意大横杆在转角外的接长(单位：mm） 立杆的接长5) 外脚手架连墙件的设置：连墙件是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字型、“开口型”两端必须加强设置连墙件.脚手架高度连墙件形式间距备注24米以下刚性3步2跨24米以上刚性2步3跨应靠近节点、采用水平或者外底内高的方式连接。钢管扣件刚性连墙杆示意图6) 外脚手架水平防护（主体结构施工阶段）：主体施工阶段，施工层、拆模层、第二层必须满铺脚手板，脚手板必须铺至建筑物结构.从第二层起，应每隔12米设置一道硬质隔断防护,并在其中间部位张挂水平安全网。脚手板铺设时严禁出现探头板，脚手板端头应用1.2mm镀锌铁丝固定在小横杆上.7) 外脚手架水平防护（装修施工阶段):安装及装修施工阶段，作业层满铺脚手板。外脚手架竖向每隔12米必须满铺一层脚手板，并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。脚手板铺设时严禁探头板出现,脚手板四角应用1。2mm镀锌钢丝固定在小横杆上.结构施工阶段（左）和安装装修施工阶段(右）外架水平防护示意图（单位：mm)8) 外架防护棚设置:脚手架外临街、通道、交叉作业等位置搭设外架防护棚，防止高空坠落（物). 悬挑防护棚实例图 外架立面防护棚实例图3.2.2. 悬挑式脚手架1) 锚环在混凝土浇筑前穿PVC管进行预埋，螺杆丝扣用胶带进行保护。锚环示意图（单位:mm）2) 悬挑梁必须选用16以上的工字钢，悬挑梁的锚固端应大于悬挑端长度的1。25倍，悬挑长度按设计确定，悬挑钢梁悬挑长度一般不得超过2m,若超过3m，需专门设计及论证。悬挑梁示意图（单位：mm）3) 钢丝绳与钢梁的夹角应在4560之间。距悬挑钢梁端部100mm处,下面横向焊接长80mm、直径25mm的钢筋作固定钢丝绳用。钢丝绳与建筑物的拉结示意图 （单位：mm)4) 脚手架底部应按规范要求沿纵横方向设置扫地杆，悬挑梁上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋,并满铺模板进行防护。脚手架底部立杆内侧应设置200mm高踢脚板；底部应采用硬质材料进行全封闭。杆件搭设及防护同前述落地式外架。 悬挑脚手架示意图 悬挑脚手架实例图3.2.3. 附着式升降脚手架1) 附着升降脚手架使用单位应与具有专业资质的单位签订专业分包合同。一级资质可承担各类附着升降式脚手架设计制造安装和施工，二级资质可承担80m以下附着升降式脚手架设计制造安装和施工.2) 专项施工方案应由专业承包单位编制审批，报使用单位审核，严格控制直线段跨度不得超过7000mm, 折线段外测跨度不得超过5400mm。3) 整体提升脚手架安装后，安装单位应进行自检。工程项目的监理单位代表、施工单位和安装单位的技术负责人组成验收组，共同进行验收、签字，出具验收意见。4) 每次升降前后,施工、安装单位必须对安全装置、保险设施、提升系统进行全面检查，符合要求并履行签字手续后,方可作业使用。5) 安全装置必须有防倾覆、防坠落和同步升降控制安全装置.6) 附着升降式脚手架应设置监控升降的控制系统,通过监控各升降设备间的升降差或荷载来控制架体升降,该系统应具有升降差、超限或超载，欠载报警停机功能.附着式升降脚手架实例图 跨度设置示意图（单位：mm）防坠装置实例图 同步控制装置实例图底部封闭防护实例图3.2.4. 高处作业吊篮2.2.4.1吊篮的产权单位应当依法取得法人营业执照后，方可对外出租。出租吊篮时，产权单位应当与使用单位签订租赁合同、安全管理协议，明确各自的安全责任。在租赁合 同中应明确每月保养的具体时间.使用单位不得转租吊篮。高处作业吊篮示意图2。2.4.2吊篮的安装和拆卸(包括二次移位）工作由产权单位负责。吊篮安装、拆卸（包括二次移位)前，应制定安装、拆卸的专项方案，并报总承包单位和监理单位备案，同时应对安装工人进行安全技术交底。施工总承包单位应确保现场达到安装的条件.吊篮的安装、拆卸工人（搬运人员除外）应持有有效的“建筑施工特种作业操作资格证书”,方可上岗作业。严禁使用单位擅自安装、拆卸吊篮. 2。2。4.3吊篮安装和拆卸作业时，应设置警戒区，指派专人负责统一指挥和监护,禁止无关人员进入作业现场。2。2.4.4吊篮安装完成后，总承包单位、租赁单位、使用单位、监理单位应进行验收，并填写施工机械检查验收表。吊篮经验收合格后方可投入使用，未经验收或者验收不合格的不得使用. 2.2.4。5产权单位应对吊篮操作人员进行吊篮理论知识、安全操作技能的培训,操作人员经考核合格后并取得有效的证明方可操作。一台吊篮应只能上二人及以下人员同时进行作业，作业时吊篮下方严禁站人、严禁交叉作业.2.2。4。6吊篮主要结构件不得变形或明显腐蚀，主要焊缝不应有裂纹和开焊，各连接螺栓应联接紧固，符合要求。2.2.4.7吊篮悬吊平台四周有应装有安全护栏，工作面护栏高度不低于0.8m，其余部位不低于1。1m，底部应设置高度不小于150mm挡板，底板有防滑措施。悬吊平台工作中纵向倾斜角度不应大于8。2。2.4。8配重应准确、牢固固定在配重点上，并有防止随意移动的措施。2。2。4.9吊篮必须装有上、下限位开关，以防止吊篮平台上升或下降到终点超过行程范围.2.2.4.10吊篮必须装有动作灵敏、可靠的安全锁,安全锁必须在有效期内使用，校验的有效期为1年，超期必须送具有相应资质的检测机构或生产厂家校验，合格后方可使用。2.2。4.11吊篮上的操作人员应配备独立于悬吊平台的安全绳及安全带或其他安全装置，安全绳应固定于有足够强度的建筑物结构上，严禁将安全绳直接固定在吊篮结构上。2。2。4.12吊篮平台上作业人员必须正确佩戴好安全帽,安全带，遵守操作规程，平台内的载荷分布大致均匀，严禁超载使用。正常使用时禁止使用安全锁制动。2.2.4.13严禁将吊篮用作垂直运输设备,严禁作业人员从窗口上、下吊篮(首层除外）。2。2。4。14五级及以上大风或大雨、大雪、大雾等恶劣天气时，应停止作业。2.2。4。15吊篮 必须经过验收合格并在吊篮醒目位置张贴吊篮安全标示牌及验收合格牌方可使用，如下图：4. 基坑工程4.1. 基本规定基坑支护、土方作业应符合危险性较大的分部分项工程安全管理办法200987号部令、现行国家标准建筑基坑工程监测技术规范GB504972009、现行行业标准建筑基坑支护技术规程JGJ120-99、建筑施工土石方工程安全技术规范JGJ180-2000的规定。4.2. 基本要求4.2.1. 临边防护基坑施工深度超过2m的必须有符合防护要求的临边防护措施。4.2.2. 基坑支护及支撑拆除坑槽开挖应设置符合安全要求的安全边坡；基坑支护的施工应符合支护设计方案的要求；应有针对性支护设施产生变形的防治预案,并及时采取措施;应严格按支护设计及方案要求进行土方开挖及支撑的拆除；采用专业方法拆除支撑的施工队伍必须具备专业施工资质。4.2.3. 基坑降排水高水位地区深基坑内必须设置有效的降水措施;深基坑边界周围地面必须设置排水沟；基坑施工必须设置有效的排水措施；深基坑降水施工必须有防止临近建筑及管线沉降的措施。4.2.4. 坑边荷载基坑边缘堆置建筑材料等,距槽边最小距离必须满足设计规定,禁止基坑边堆置弃土，施工机械施工行走路线必须按方案执行。4.2.5. 上下通道基坑施工必须设置符合要求的人员上下专用通道。4.2.6. 基坑工程监测基坑工程均应进行基坑工程监测，开挖深度大于5m应由建设单位委托具备相应资质的第三方实施监测；总包单位应自行安排基坑监测工作，并与第三方监测资料定期对比分析，指导施工作业；基坑工程监测必须有基坑设计方确定监测报警值，施工单位应及时通报变形情况。基坑临边防护示意图 基坑定型走道实例图 工具式基坑通道实例图5. 模板支架5.1. 基本规定模板支架应符合现行行业标准建筑施工模板安全技术规程JGJ1622008和建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011的规定。5.2. 基本要求5.2.1. 基础竖向模板和支架立柱支承部分安装在基土上时，应加设垫板,垫板应有足够强度和支承面积，且应中心承载。基土应坚实，并应有排水措施.对特别重要的结构工程可采用浇筑混凝土、打桩等措施防止支架柱下沉。底座宜采用规格不小于150mm150mm6mm钢板和钢管套管焊接组成， 底座下应设置长度不少于2跨、宽度不小于150mm、厚度不小于50mm的木垫板或槽钢。当满堂或共享空间模板支架立柱高度超过8m时，若地基土达不到承载要求，无法防止立柱下沉,则应先施工地面下的工程,再分层回填夯实基土，浇筑地面混凝土垫层，达到强度后方可搭设模板支撑架。钢管底座做法示意图 U形支托示意图架体基础做法示意图 架体基础做法实例图（应设垫板）5.2.2. 立杆不同支架立杆不得混用。 多层支撑时，上下二层的支点应在同一垂直线上，并应设底座和垫板。扣件式立杆顶部应设可调支托,U形支托与楞梁两侧间如有间隙，必须顶紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。碗扣式立杆应根据所承受的荷载选择立杆的间距和步距，底层纵、横向横杆作为扫地杆距地面高度应小于等于350mm，严禁施工中拆除扫地杆,立柱应配置可调底座或固定支座。 碗扣式立柱上端包括可调螺杆伸出顶层水平杆的长度不得大于700mm。扣件式钢管脚手架支撑设置示意图 碗扣脚手架支撑设置示意图自由高度对比表搭设形式自由端高度（含U托)U托伸出长度碗扣脚架700mm200mm扣件脚手架500mm200mm盘扣脚手架680mm200mm5.2.3. 扣件式剪刀撑满堂模板和共享空间模板支架立柱,在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的顺序设扫地杆，在每一步距处纵横向各设一道水平拉杆。在外侧周圈应设由下至上的竖向的连续式剪刀撑,中间在纵横向每隔10m左右设由下至上的竖向连续式剪刀撑，宽度宜为4.5-6m，并在剪刀撑的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为4560。当层高在8-20m时，除应满足上条规定外，还应在纵横向相邻的两竖向连续剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位,应在每个剪刀撑中间处增加一道水平剪刀撑。在最顶步距两水平拉杆中间应加设一道水平拉杆。当建筑层高超过20m时,在满足上两条规定的基础上，应将所有之字斜撑全部改为连续式剪刀撑。在最顶两步距水平拉杆中间应分别增加一道水平拉杆。8m层高20m平面布置图 剪刀撑布置效果图层高20m平面布置图 11剖面图5.2.4. 碗扣式剪刀撑当立柱间距小于或等于1。5m时，模板支撑架四周从底到顶连续设置竖向剪刀撑；中间纵、横向由底至顶连续设置竖向剪刀撑,其间距应小于或等于4.5m。剪刀撑的斜杆与地面夹角应在4560之间，斜杆应每步与立杆扣接。当模板支架高度大于4。8m时，顶端和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距应小于或等于4。8m。碗扣剪刀撑布置示意图5.2.5. 周边拉结与临边防护当扣件式钢管支架立柱高度超过5m时，应在立柱周圈外侧和中间有结构柱的部位， 按水平间距69m、竖向间距23m与建筑结构设置一个固结点；可采用抱柱的方式（如连墙件）,以提高整体稳定性和提高抵抗侧向变形的能力。搭设高度2m以上的支撑架体应设置作业人员登高措施。作业面须满铺脚手板,离墙面不得大于200mm，不得有空隙和探头板、飞跳板。当搭设高度大于10m时，应按高处作业要求每隔10m加设一道安全平网。抱柱连接示意图 模板作业面安全防护示意图 高大模板支撑水平10m加设一道安全平网6. 高处作业6.1. 基本规定“三宝、四口及临边防护应符合现行行业标准建筑施工高处作业安全技术规范JGJ802016、安全帽GB2118-2007、安全网GB57252009、安全带GB6095-2009的规定。6.2. 基本要求6.2.1. 安全帽1) 进入施工现场的人员必须正确佩戴安全帽；现场使用的安全帽必须是符合国家相应标准的合格产品。2) 安全帽上的标识应按公司品牌管理手册要求进行设置.必须带有招商蛇口logo3) 公司内部人员、项目部人员进出现场必须佩带带有上海江瀚LOGO的安全帽.安全帽示意图6.2.2. 反光背心施工现场所有管理人员及施工人员进出施工现场必须穿着反光背心,项目部反光背心要印有上海江瀚logo,施工单位、监理单位反光背心须与项目部有颜色区别。6.2.3. 安全网在建工程外侧应使用密目式安全网进行封闭；现场使用的安全网必须是符合国家标准的合格产品。密目网及检验报告实例图6.2.4. 安全带现场高处作业人员必须系挂安全带；安全带的系挂使用应符合规范要求；现场作业人员使用的安全带应符合国家标准。安全带使用实例图6.2.5. 临边防护作业面边沿应设置连续的临边防护栏杆；临边防护栏杆应严密、连续；防护设施应达到定型化、工具化。临边防护实例图6.2.6. 洞口防护在建工程的预留洞口、楼梯口、电梯井口应有防护措施；防护措施、设施应铺设严密，符合规范要求；防护设施应达到定型化、工具化;电梯井内应每隔二层（不大于10m）设置一道安全平网。预留洞口、后浇带防护实例图电梯井口、竖向洞口、开挖阶段井口防护实例图成孔阶段井口、电梯井内安全防护示意图6.2.7. 通道口防护通道口防护应严密、牢固；防护棚两侧应设置防护措施；防护棚宽度应大于通道口宽度,长度应符合规范要求;建筑物高度超过24m时,通道口防护顶棚应采用双层防护；防护棚的材质应符合规范要求；安全通道示意图6.2.8. 攀登作业梯脚底部应坚实，不得垫高使用;折梯使用时上部夹角以3545为宜，设有可靠的拉撑装置；梯子的制作质量和材质应符合规范要求.人字梯及攀登作业示意图6.2.9. 悬空作业悬空作业处应设置防护栏杆或其他可靠的安全措施；悬空作业所使用的索具、吊具、料具等设备应为经过技术鉴定或验证、验收的合格产品。固定式操作平台示意图挂篮、挂件示意图6.2.10. 操作平台操作平台应按规定进行设计计算；移动式操作平台轮子与平台连接应牢固、可靠，立柱底端距地面高度不得大于80mm；操作平台应按规范要求进行组装，铺板应严密；操作平台四周应按规范要求设置防护栏杆，并设置登高扶梯；操作平台的材质应符合规范要求。移动式操作平台示意图钢筋绑扎操作平台示意图6.2.11. 物料平台物料平台应有相应的设计计算，并按设计要求进行搭设；物料平台支撑系统必须与建筑结构进行可靠连接;物料平台的材质应符合规范及设计要求,并应在平台上设置荷载限定标牌。落地式物料平台示意图6.2.12. 悬挑式钢平台悬挑式钢平台应有相应的设计计算，并按设计要求进行搭设；悬挑式钢平台的搁支点与上部拉结点，必须位于建筑结构上;斜拉杆或钢丝绳应按要求两边各设置前后两道;钢平台两侧必须安装固定的防护栏杆，并应在平台上设置荷载限定标牌；钢平台台面、钢平台与建筑结构间铺板应严密、牢固。悬挑式钢平台示意图7. 施工用电7.1. 基本规定施工用电应符合国家现行标准建设工程施工现场供用电安全规范GB50194-2014和施工现场临时用电安全技术规范JGJ1462005的规定。7.2. 基本要求7.2.1. 外电防护外电线路与在建工程及脚手架、起重机械、场内机动车道的安全距离应符合规范要求；当安全距离不符合规范要求时，必须采取绝缘隔离防护措施,并应悬挂明显的警示标志；防护设施与外电线路的安全距离应符合规范要求,并应坚固、稳定；外电架空线路正下方不得进行施工、建造临时设施或堆放材料物品。外电防护示意图外电防护实例图7.2.2. 接地与接零保护系统1) 在施工现场专用变压器的供电的TNS接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器。2) 在同一电网中,不允许一部分用电设备采用保护接地，而另一部分设备采用保护接零;电箱中应设两块端子板（工作零线N与保护零线PE)，保护零线端子板与金属电箱相连，工作零线端子板与金属电箱绝缘。3) 每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接.垂直接地体宜采用2。5m长角钢、钢管或光面圆钢，不得采用螺纹钢；垂直接地体的间距一般不小于5m,接地体顶面埋深不应小于0。5m。4) 接地体上的接线端子处宜采用螺栓焊接。5) 接地线与接地端子的连接处宜采用铜鼻压接,不能直接缠绕。6) 保护零线必须采用绿/黄双色线，不得采用其他线色取代. 塔吊等大型设备的接地体引出扁钢应采用螺栓将其与标准节相连接，不得将引出扁钢焊接在标准节上破坏塔吊主体结构。TN-S接零保护系统示意图1- 为工作接地；2-PE线重复接地；3电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3相线；N-工作零线；PE保护零线；DK-总电源隔离开关;RCD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器)；T变压器。保护零线实例图 工作零线实例图 接地装置示意图 塔吊接地实例图7.2.3. 配电线路线路及接头应保证机械强度和绝缘强度；线路应设短路、过载保护，导线截面应满足线路负荷电流；线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求； 电缆应采用架空或埋地敷设并应符合规范要求，严禁沿地面明设或沿脚手架、树木等敷设； 电缆中必须包含全部工作芯线和用作保护零线的芯线，并应按规定接用；室内非埋地明敷主干线距地面高度不得小于2。5m.架空线路实例图埋地线路示意图电缆沿墙壁铺设示意图 电缆线临时防护实例图7.2.4. 配电箱与开关箱1）施工现场配电系统应采用三级配电、二级漏电保护系统，用电设备必须有各自专用的开关箱；箱体结构、箱内电器设置及使用应符合规范要求；配电箱必须分设工作零线端子板和保护零线端子板，保护零线、工作零线必须通过各自的端子板连接；总配电箱与开关箱应安装漏电保护器,漏电保护器参数应匹配并灵敏可靠；箱体应设置系统接线图和分路标记，并应有门、锁及防雨措施；箱体安装位置、高度及周边通道应符合规范要求；分配箱与开关箱间的距离不应超过30m，开关箱与用电设备间的距离不应超过3m。 三级配电箱示意图总配电箱实例图 总配电箱端子板接点实例图分配电箱实例图分配电箱N线端子板接点实例图 分配电箱PE线端子板接点实例图 大型设备开关箱实例图 照明开关箱实例图开关箱设置示意图 楼层配电箱示意图开关箱与电焊机设置示意图电箱防护示意图 电箱防护实例图 2) 配电箱和开关箱的其他使用要求: 配电箱室外设置时必须有遮雨措施，配电箱和开关箱必须经过验收合格后方可使用，配电箱必须张贴验收合格牌（责任牌）及使用单位标识，电工必须持证上岗,电工证件须在箱门外
