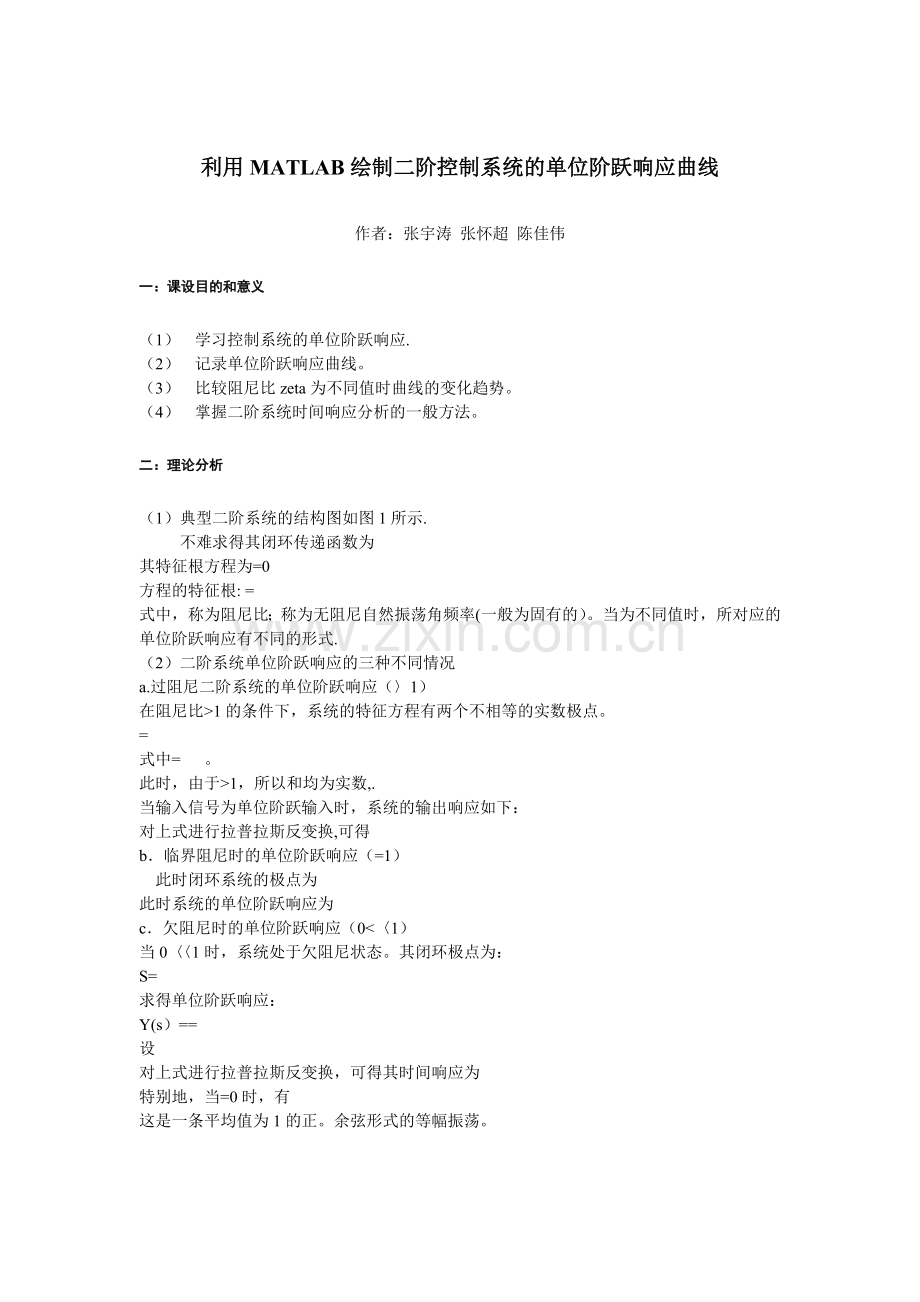

利用MATLAB绘制二阶控制系统的单位阶跃响应曲线
作者:张宇涛 张怀超 陈佳伟
一:课设目的和意义
(1) 学习控制系统的单位阶跃响应.
(2) 记录单位阶跃响应曲线。
(3) 比较阻尼比zeta为不同值时曲线的变化趋势。
(4) 掌握二阶系统时间响应分析的一般方法。
二:理论分析
(1)典型二阶系统的结构图如图1所示.
不难求得其闭环传递函数为
其特征根方程为=0
方程的特征根: =
式中,称为阻尼比;称为无阻尼自然振荡角频率(一般为固有的)。当为不同值时,所对应的单位阶跃响应有不同的形式.
(2)二阶系统单位阶跃响应的三种不同情况
a.过阻尼二阶系统的单位阶跃响应(〉1)
在阻尼比>1的条件下,系统的特征方程有两个不相等的实数极点。
=
式中= 。
此时,由于>1,所以和均为实数,.
当输入信号为单位阶跃输入时,系统的输出响应如下:
对上式进行拉普拉斯反变换,可得
b.临界阻尼时的单位阶跃响应(=1)
此时闭环系统的极点为
此时系统的单位阶跃响应为
c.欠阻尼时的单位阶跃响应(0<〈1)
当0〈〈1时,系统处于欠阻尼状态。其闭环极点为:
S=
求得单位阶跃响应:
Y(s)==
设
对上式进行拉普拉斯反变换,可得其时间响应为
特别地,当=0时,有
这是一条平均值为1的正。余弦形式的等幅振荡。

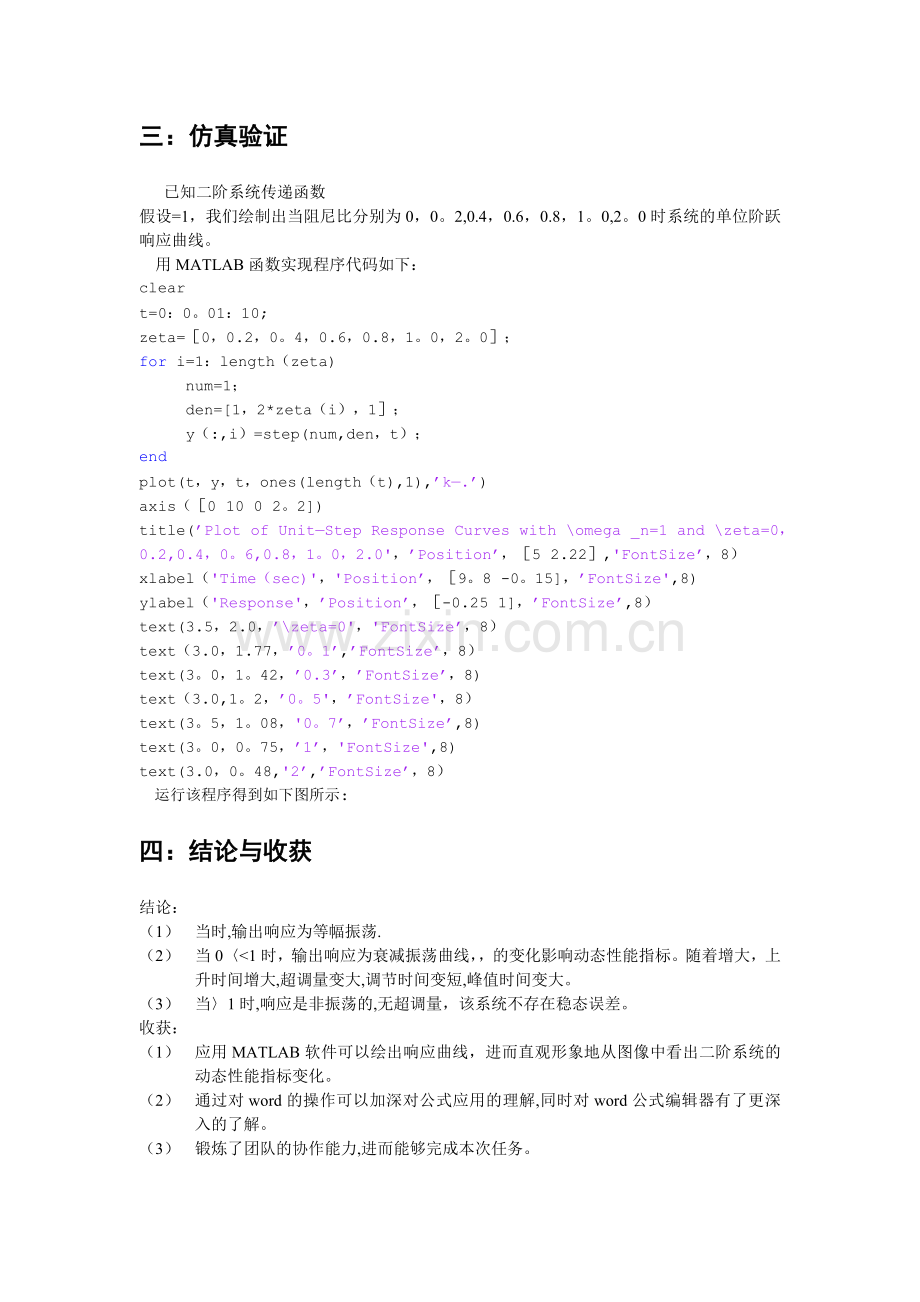

三:仿真验证
已知二阶系统传递函数
假设=1,我们绘制出当阻尼比分别为0,0。2,0.4,0.6,0.8,1。0,2。0时系统的单位阶跃响应曲线。
用MATLAB函数实现程序代码如下:
clear
t=0:0。01:10;
zeta=[0,0.2,0。4,0.6,0.8,1。0,2。0];
for i=1:length(zeta)
num=1;
den=[1,2*zeta(i),1];
y(:,i)=step(num,den,t);
end
plot(t,y,t,ones(length(t),1),’k—.’)
axis([0 10 0 2。2])
title(’Plot of Unit—Step Response Curves with \omega _n=1 and \zeta=0,0.2,0.4,0。6,0.8,1。0,2.0',’Position’,[5 2.22],'FontSize’,8)
xlabel('Time(sec)','Position’,[9。8 -0。15],’FontSize',8)
ylabel('Response',’Position’,[-0.25 1],’FontSize’,8)
text(3.5,2.0,’\zeta=0','FontSize’,8)
text(3.0,1.77,’0。1’,’FontSize’,8)
text(3。0,1。42,’0.3’,’FontSize’,8)
text(3.0,1。2,’0。5',’FontSize',8)
text(3。5,1。08,'0。7’,’FontSize’,8)
text(3。0,0。75,’1’,'FontSize',8)
text(3.0,0。48,'2’,’FontSize’,8)
运行该程序得到如下图所示:
四:结论与收获
结论:
(1) 当时,输出响应为等幅振荡.
(2) 当0〈<1时,输出响应为衰减振荡曲线,,的变化影响动态性能指标。随着增大,上升时间增大,超调量变大,调节时间变短,峰值时间变大。
(3) 当〉1时,响应是非振荡的,无超调量,该系统不存在稳态误差。
收获:
(1) 应用MATLAB软件可以绘出响应曲线,进而直观形象地从图像中看出二阶系统的动态性能指标变化。
(2) 通过对word的操作可以加深对公式应用的理解,同时对word公式编辑器有了更深入的了解。
(3) 锻炼了团队的协作能力,进而能够完成本次任务。
