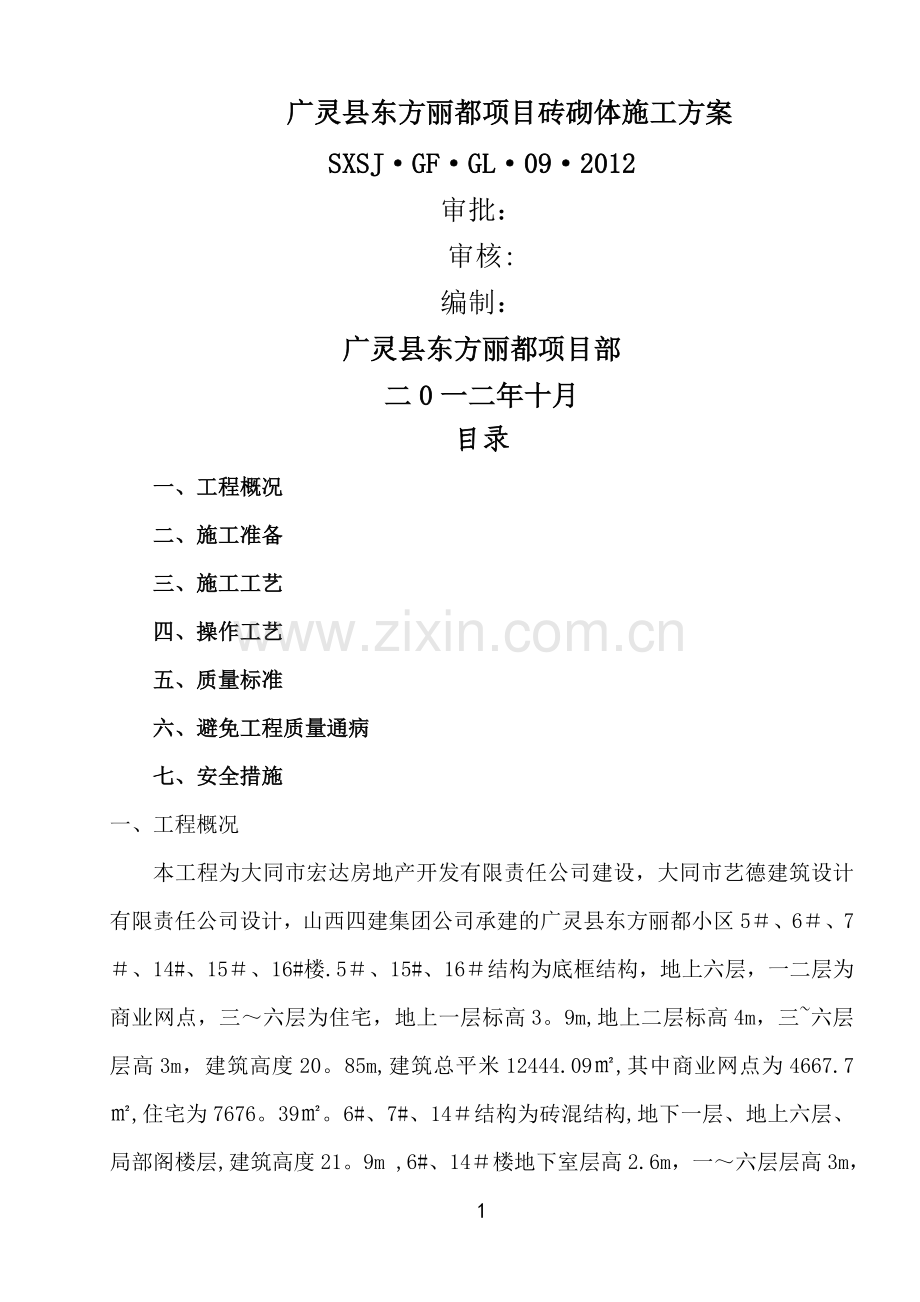

广灵县东方丽都项目砖砌体施工方案SXSJGFGL092012审批：审核:编制：广灵县东方丽都项目部二0一二年十月目录一、工程概况二、施工准备三、施工工艺四、操作工艺五、质量标准六、避免工程质量通病七、安全措施一、工程概况本工程为大同市宏达房地产开发有限责任公司建设，大同市艺德建筑设计有限责任公司设计，山西四建集团公司承建的广灵县东方丽都小区5、6、7、14#、15、16#楼.5、15#、16结构为底框结构，地上六层，一二层为商业网点，三六层为住宅，地上一层标高3。9m,地上二层标高4m，三六层层高3m，建筑高度20。85m,建筑总平米12444.09,其中商业网点为4667.7,住宅为7676。39。6#、7#、14结构为砖混结构,地下一层、地上六层、局部阁楼层,建筑高度21。9m ,6#、14楼地下室层高2.6m，一六层层高3m，7楼地下室层高3。3m，一六层层高3m。建筑总平米数为19437。78，其中地下为2340。53，地上为17097.2。墙厚：5、15、16楼二层以上为砖混结构，外墙370厚,内墙240厚，卫生间隔墙120厚。6#、7、14整体为砖混结构，外墙370厚，内墙240厚，卫生间隔墙120厚。二、施工准备 1、主要结构材料砖：粘土砖外形为240mm115mm*53mm，砖的品种、强度等级必须符合设计要求，并应规格一致,有出厂合格证明及试验单。水泥:采用PC32.5矿渣硅酸盐水泥；应有出厂合格证明和试验报告方可使用；不同品种的水泥不得混合使用。砂：采用中砂，不得含有草根、细砂泥块等杂物。砂的含泥量不应超过5%.水:采用自来水.(5) 砂浆：0.000以下墙体采用M10水泥砂浆,一至四层墙体采用M10混合砂浆，五层及以上采用M7.5混合砂浆，女儿墙墙体采用M5混合砂浆(6）其他材料:拉结钢筋、防水剂（粉）等均应符合设计要求。 2、作业条件（1）首层砖墙、柱，砌筑前，地基、基础工程均已完成并办理好工程隐蔽验收手续；(2）基础砌筑前混凝土基础工程已完成,应办理好工程隐蔽验收手续；(3）按设计要求及标高完成水泥砂浆防潮层；（4)主体墙体砌筑前应完成基础外围四周的回填土施工;（5）砌体砌筑前应做好砂浆配合比技术交底及配料的计量准备；(6）砖应在砌筑前一天应浇水湿润，含水率宜为10%15;不宜采用即时浇水淋砖，即时使用。严禁干砖砌筑。（7）砌体施工应弹好建筑物的主要轴线及砌体的砌筑控制边线，检查合格,方可施工.基础砌砖应弹出基础轴线和边线、水平标高； (8)首层砖墙砌筑应弹出墙边线、门窗洞口平面位置线；（9）楼层砖墙砌筑前，外脚手架已按施工要求搭设完成，并经检查验收符合安全及使用要求；(10)砌体施工：应设置皮数杆，并根据设计要求,砖块规格和灰缝厚度在皮数杆上标明皮数及竖向构造的变化部位；（11）根据皮数杆最下面一层砖的标高,可用拉线或水准仪进行抄平检查，如砌筑第一皮砖的水平灰缝厚度超过20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺填砖碎或用砂浆找平，更不允许采用两侧砌砖、中间填心找平的方法.(12)根据图纸要求，预先浇筑好卫生间止水带,以免耽误工期（13)砌筑前应预先熟悉图纸，挑檐、腰线及飘窗标高应符合皮数杆模数。三、工艺流程弹线找平立皮数杆排砖盘角挂线砌筑。四、操作工艺1、拌制砂浆根据试验室提供的砂浆配合比进行配料称量，水泥配料精确度控制在2%以内；砂、石灰膏等配料精确度控制在5%以内。砂浆采用350搅拌机拌合,投料顺序应先投砂、水泥、掺合料后加水.拌和时间自投料完毕算起，不得少于1.5min。砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕。2、组砌方法砖墙厚度在一砖或一砖以上，采用一顺一丁的砌法.砖墙厚度1/2砖时，采用全顺砌法。砖墙（砖砌体）砌筑应上下错缝，内外搭砌，灰缝平直,砂浆饱满，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm.砖墙的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处应砌成直槎，直槎必须做成阳槎,并加设拉结筋,拉结筋的数量按每120mm墙厚放置一根直径6的钢筋，120mm厚墙放置两根6钢筋，间距沿墙高不得超过50cm，埋入长度从墙的留槎处算起，每边均不应小于1000mm,末端设90弯钩.隔墙的顶面与上部结构接触处用侧砖或立砖斜砌挤紧。每层承重墙的最上一皮砖，应用丁砌层砌筑.梁及梁垫的下面,砖砌体的阶台水平面上以及砖砌体的挑出层（挑檐,腰线等),应用丁砌层砌筑。3、基础砌砖排砖撂底砌体大放脚的撂底尺寸及收退方法，必须符合设计图纸规定.两皮一收，第一皮砌顺砖,第二皮砌丁砖。砌体大放脚的转角处,应按常规放3/4砖，其数量为一砖厚墙放两块，一砖半厚墙放三块，按此类推.砌筑基础墙砌筑前，基层表面应清扫干净，洒水湿润.基础墙砌筑应依皮数杆先砌转角及内外墙交接处的部分砖，每次砌筑高度不应超过五皮砖,然后才在其间拉线砌中间部分。砌基础墙转角及内外墙交接处砖时应随砌随靠平吊直,并应拉通线；240mm墙采用单面里手挂线，370mm厚及以上墙则双面挂线，以确保墙身横平竖直.基础大放脚砌至墙身时，要拉线检查轴线及边线，确保基础墙身位置正确;同时要对照皮数杆的砖层及标高，如出现高低差时,应以水平灰缝逐层调整，使墙体的层数与皮数杆应一致。基础墙上承托各种穿墙管沟盖板的挑砖及其上一层压砖，均应用丁砖砌筑；立缝砂浆要严密饱满、挑檐砖层面标高必须符合设计图纸要求。基础墙上的各种预留洞及埋件以及接槎的拉结筋,应按设计标高位置或会审变更要求留置，避免事后凿墙打洞,影响墙体结构性能。变形缝两边的墙角应按直角要求砌筑，先砌一边。溢出墙面的舌头灰要随砌随刮除；后砌的另一边采用铺缩口灰的方法进行操作，掉入缝内的砂浆及杂物，应及时清除干净。管沟和预留洞口的过梁，其标高、尺寸必须安装准确、底灰饱满；如坐浆超20mm厚时，要用细石混凝土铺垫，过梁两端的搁置长度应一致。抹防潮层：抹前应将砖墙顶面清扫干净，浇水湿润随即批抹防水砂浆，厚度为20mm.防水砂浆掺入防水剂份量为水泥重量的35%。4、砖墙砌筑排砖撂底(干摆砖样)：一般外墙第一皮砖撂底时，横墙应排丁砖，前后纵墙应排顺砖。根据已弹出的窗门洞口位置墨线，核对门窗间墙、附墙柱（垛）的长度尺寸是否符合排砖模,如若不合模数时，则要考虑好砍砖及排放的计划。所砍的砖或丁砖应排在窗口中间、附墙柱（垛）旁或其他不明显的部位.选砖：砌外墙应选择棱角整齐、无弯曲裂纹、颜色均匀、规格基本一致的砖。对于那些焙烧过火变色,轻微变形及棱角碰损不大的砖,则应用于基础及不影响外观的内墙上.盘角：砌墙前应先盘角,每次盘角砌筑的砖墙角度不要超过五皮,并应及时进行吊靠，如发现偏差及时修整.盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小使水平灰缝均匀一致.每次盘角砌筑后应检查，平整和垂直完全符合要求后才可以挂线砌墙。挂线：砌筑一砖厚及以下者,采用单面挂线；砌筑一砖半厚及以上者，必须双面挂线.如果长墙几个人同时砌筑共用一条通线，中间应设几个支线点；小线要拉紧平直，每皮砖都要拉线看平，使水平缝均匀一致，平直通顺.砌砖：砌砖采用三一砌砖法。砌砖操作要领是一铲灰、一块砖、一挤揉,并随手将挤出的砂浆刮去。操作时砖块要放平、跟线。经常进行自检,如发现有偏差，应随时纠正，严禁事后采用撞砖纠正.构造柱做法：凡设有钢筋混凝土构造柱的混合结构，在预放墙身轴线及边线时同时按设计图纸施放好柱的平面尺寸，到砌筑时把构造柱的竖钢筋处理顺直,砖墙与构造柱联结处砌成马牙槎;每一马槎沿高度方向的尺寸为300mm(即五皮砖).砖墙与构造柱之间应沿墙高每500mm设置26水平拉接钢筋联结，每边伸入墙内不应少于1000mm.安装过梁、梁垫：安装过梁、梁垫时其标高、位置及型号必须符合设计图纸要求，坐浆饱满；如坐浆厚度超过20mm时，要用细石混凝土铺垫，过梁伸入两端处支承长度应一致。砖挑檐砌筑：砖挑檐要选用边角整齐、颜色均匀、规格一致的整砖砌筑。砌筑时应先从挑檐的两头靠挑檐外边每一挑层底角处拉线，依线砌筑中间部分。挑层的下面一皮砖应为丁砌，挑出宽度每次应不大于60mm，总的挑出宽度应小于墙厚。5、砖柱和砖垛（附墙砖柱)砖柱、砖垛组砌方法砖柱为矩形断面,应使柱面上下皮砖的竖缝相互错开1/2砖或1/4砖长，柱心无通缝，少砍砖并尽量利用1/4砖，严禁采用先砌四周后填心的包心砌法。砖垛的砌筑，应使垛与墙身逐皮搭接。不得分离砌筑,搭接长度至少为1/2砖长.根据错缝需要可加砌3/4砖或1/2砖.排砖撂底砖柱和砖垛在砌筑之前都要进行排砖撂底。根据施工平面放线定排砖的方法及砍砖的规格，对整个砌筑过程的安排直到一个预选规划的作用。五、质量标准保证项目砖的品种、强度等级必须符合设计要求。砂浆品种符合设计要求,强度必须符合下列规定：1)同品种、同强度等级砂浆各组试块的平均强度不小于1。0fmk；2）任意一组试块的强度不小于0。75fmk.砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不少于80。外墙的转角处严禁留直槎,其他临时间断处,留槎的做法必须符合施工规范的规定。基本项目砖砌体上下错缝应符合以下规定:合格：砖柱、垛无包心砌法；窗间墙无通缝；混水墙每间(处）46皮砖的通缝不超过3处.优良：砖柱、垛无包心砌法；窗间墙无通缝；混水墙每间（处）无4皮砖的通缝。砖砌体接槎应符合以下规定:合格:接槎处灰浆密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm,或透亮的缺陷不超过10个。优良:接槎处灰浆密实，缝、砖平直,每处接槎部位水平缝厚度小于5mm，或透亮的缺陷不超过5个。预埋拉结筋应符合以下规定:合格:数量、长度均符合设计要求和施工规范规定，留置间距偏差不超过3皮砖.优良:数量、长度均符合设计要求和施工规范规定，留置间距偏差不超过1皮砖.留置构造柱应符合以下规定:合格：留置位置正确,大马牙槎先退后进；残留砂浆清理干净。优良：留置位置正确，大马牙槎先退后进,上下顺直，残留砂浆清理干净。六、避免工程质量通病基础砌砖1）砌筑砂浆不符合要求，造成原因：a、砂浆配合比不准确，水泥、砂和掺合料没有过秤，计量不准确。b、砂浆搅拌不均匀，搅拌时间没有达到规定的要求.2）基础墙身位移过大。造成原因:大放脚两边收退不均匀，砌至基础墙身时没拉准线校正墙的轴线和边线,或砌筑时没有保持墙身的垂直度。3）墙面不平,造成原因.砌筑墙体时，没按有关规定通准线，或通准线挂线不准确。溢出墙面的灰浆没有随砌随刮平。4）水平灰缝高低不一致。造成原因:盘角（执角)时灰缝厚度不一致、每皮砖没有与皮数杆对平。通准线时张拉不紧不平直。砌筑时没有左右理顺,留槎处衔接高低不平.5)皮数杆不平。造成原因：抄平（引测）放线时没认真细致，承托皮数杆的木桩不牢固或被碰撞松动;皮数杆竖立完成后，应进行水平标高的复检。6）埋入砌体中的拉结钢筋不符合要求。造成原因：埋入位置不正确,不平直；其外露部分在施工过程中受过碰撞或弯折而没有检查修直.7）留槎不符合要求。造成原因：砌体转角和交接处不能同时砌筑而留槎时没按有关规定砌成梯级斜槎。砖墙砌筑1）墙身轴线位移。造成原因:在砌筑操作过程中，没有检查校核砌体的轴线与边线的关系,以及挂准线过长而未能达到平直通光一致的要求。2)水平灰缝厚薄不均。造成原因：在立皮数杆标高不一致，砌砖盘角的时候每道灰缝控制不均匀,砌砖准线没拉紧。3）同一砖层的标高差一皮砖的厚度。造成原因：砌筑前由于基础顶面或楼板面标高偏差过大而没有找平理顺，皮数杆不能与砖层吻合；在砌筑时,没有按皮数杆控制砖的皮数。4)混水墙面粗糙。造成原因：砌筑时半头砖集中使用造成通缝，一砖厚墙背面平直度偏差较大；溢出墙面的灰渍（舌头灰）未刮平顺。5）构造柱未按规范砌筑。造成原因：构造柱两侧砖墙没砌成马牙槎，没设置好拉结筋及从柱脚开始先退后进;当齿深120mm时上口一皮没按进60mm后再上一皮才进120mm；落入构造柱内的地灰、砖渣杂物没清理干净。6）墙体顶部与梁、板底连接处出现裂缝。造成原因:砌筑时墙体顶部与梁板底连接处没有用侧砖或立砖斜砌(60）顶贴挤紧。七、安全措施1、从砖垛上取砖应由上而下阶梯式拿取，禁止一码拆到底或在下面掏取。2、砌基础时，应检查和经常注意基坑土质变化情况,有无崩裂现象，堆放砖块材料应离开坑边1米以上。3、墙壁砌筑高度超过地坪1。2米以上时,应搭设脚手架，在一层以上高度超过4米时，采用里脚手架必须搭安全网,采用外脚手架应设护升栏杆和挡板后方可砌筑。4、脚手架上堆料量不得超过规定荷载，堆砖高度不得超过3皮砖，同一块脚步手板上的操作人员不超过2人。5、不准站在墙顶上做划线、刮缝、清扫墙面和检要大角垂直等工作.6、不准用不稳固的工具或物体在脚步手板面垫高操作,更不准在未经过加固的情况下，在一层脚手架上随意再叠加一层，脚手板不允许有空头现象，不准用24木料或钢模板作立人板.7、砍砖时应面向内打，注意碎砖跳出伤人.8、在同一垂直面内上下交叉作业时，必须设置安全隔板，下方操作人员必须戴好安全帽.9
