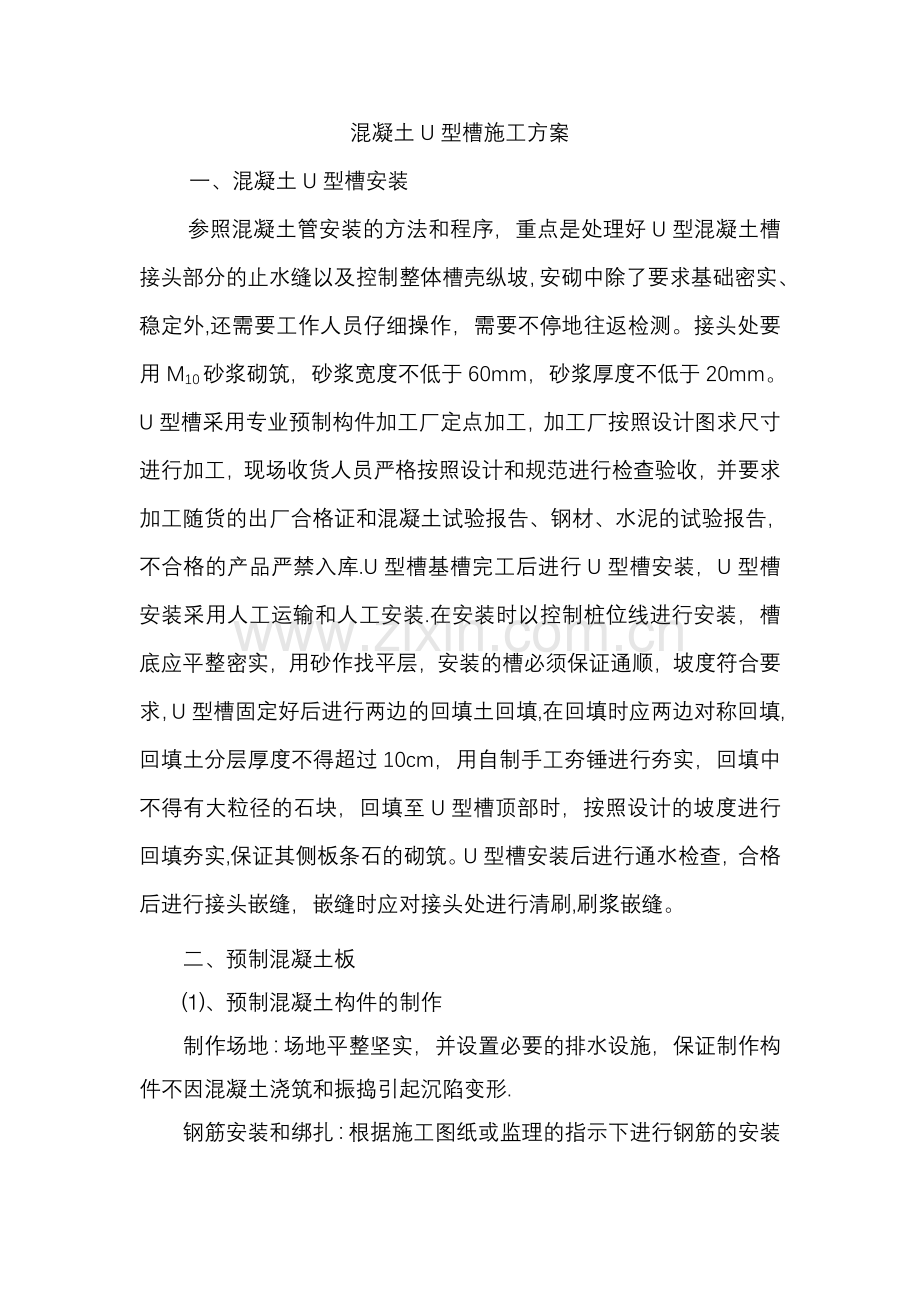

混凝土U型槽施工方案.doc

混凝土U型槽施工方案
一、混凝土U型槽安装
参照混凝土管安装的方法和程序，重点是处理好U型混凝土槽接头部分的止水缝以及控制整体槽壳纵坡，安砌中除了要求基础密实、稳定外,还需要工作人员仔细操作，需要不停地往返检测。接头处要用M10砂浆砌筑，砂浆宽度不低于60mm，砂浆厚度不低于20mm。U型槽采用专业预制构件加工厂定点加工，加工厂按照设计图求尺寸进行加工，现场收货人员严格按照设计和规范进行检查验收，并要求加工随货的出厂合格证和混凝土试验报告、钢材、水泥的试验报告，不合格的产品严禁入库.U型槽基槽完工后进行U型槽安装，U型槽安装采用人工运输和人工安装.在安装时以控制桩位线进行安装，槽底应平整密实，用砂作找平层，安装的槽必须保证通顺，坡度符合要求，U型槽固定好后进行两边的回填土回填,在回填时应两边对称回填,回填土分层厚度不得超过10cm，用自制手工夯锤进行夯实，回填中不得有大粒径的石块，回填至U型槽顶部时，按照设计的坡度进行回填夯实,保证其侧板条石的砌筑。U型槽安装后进行通水检查，合格后进行接头嵌缝，嵌缝时应对接头处进行清刷,刷浆嵌缝。
二、预制混凝土板
⑴、预制混凝土构件的制作
制作场地：场地平整坚实，并设置必要的排水设施，保证制作构件不因混凝土浇筑和振捣引起沉陷变形.
钢筋安装和绑扎：根据施工图纸或监理的指示下进行钢筋的安装和绑扎.
预制构件的预埋件：按施工图纸所示安装钢板、钢筋，吊耳及其它预埋件.
模板安装和拆除:拆除侧面模板时，应保证构件不变形和棱角完整；拆除板、梁、柱层架等构件的底模时，如构件跨度小于或等于4米,其混凝土强度不应低于设计强度的50%，如构件跨度大于4米时，其混凝土强度不应低于设计强度的85％.
预制混凝土构件的制作偏差：
构件尺寸符合施工图纸要求，长度允许误差±10毫米.横断面允许误差±5毫米。
局部不平允许误差5毫米。
构件不连续裂缝小于0.1毫米，边角无损伤。
⑵、运输、堆放、吊运和安装
运输：预制混凝土构件的强度达到设计强度标准值的75％以上,才可对构件进行装运，卸车时注意轻放,防止碰损.
堆放：堆放场地平整坚实，构件堆放不得引起混凝土构件的损坏。
吊运：吊运构件时,混凝土强度不应低于施工规范及监理人对吊运的强度要求,起吊绳索与构件水平面的夹角不得小于450，起吊薄壁构件时避免构件变形，防止发生裂缝和损坏.
构件安装:预制混凝土构件的安装位置，经校正无误后，方可焊接可灌注接头混凝土,灌注接缝的混凝土或砂浆不得低于构件混凝土强度等级。
