沥青道路及人行道施工方案.docx

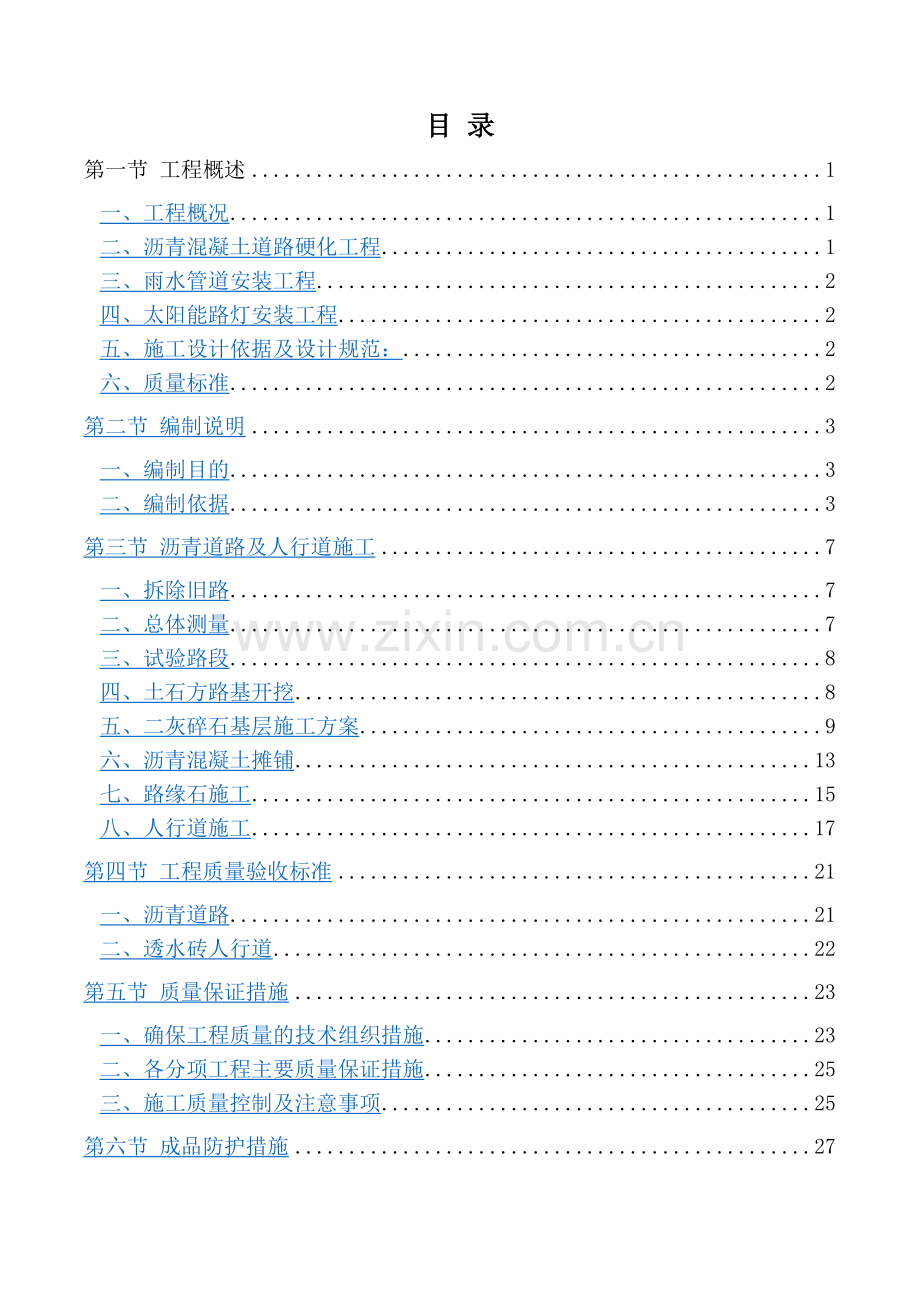

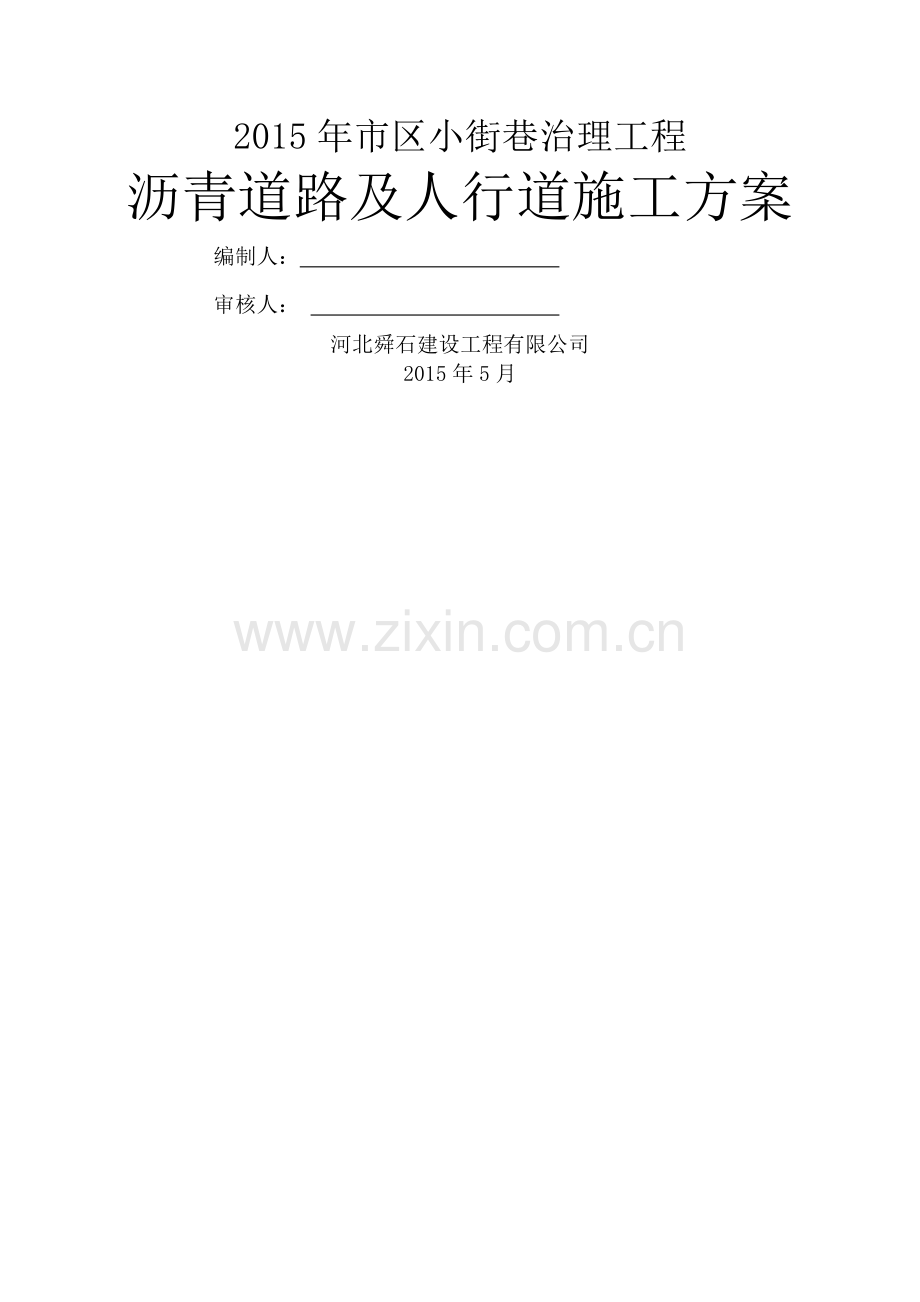

2015年市区小街巷治理工程沥青道路及人行道施工方案 编制人： 审核人： 河北舜石建设工程有限公司2015年5月目 录第一节 工程概述1一、工程概况1二、沥青混凝土道路硬化工程1三、雨水管道安装工程2四、太阳能路灯安装工程2五、施工设计依据及设计规范：2六、质量标准2第二节 编制说明3一、编制目的3二、编制依据3第三节 沥青道路及人行道施工7一、拆除旧路7二、总体测量7三、试验路段8四、土石方路基开挖8五、二灰碎石基层施工方案9六、沥青混凝土摊铺13七、路缘石施工15八、人行道施工17第四节 工程质量验收标准21一、沥青道路21二、透水砖人行道22第五节 质量保证措施23一、确保工程质量的技术组织措施23二、各分项工程主要质量保证措施25三、施工质量控制及注意事项25第六节 成品防护措施27第七节 环保及防噪声措施27第八节 确保工期的技术组织措施28第九节 雨季施工措施30第一节 工程概述一、工程概况工程名称：2015年市区小街巷治理工程。工程业主：三河市城乡建设局。工期要求：本项工程于2016年5月9日开工，2016年7月7日竣工，工期为60日历天。本工程分为三大部分：沥青混凝土道路硬化工程、雨水管道安装工程、太阳能路灯安装工程。二、沥青混凝土道路硬化工程1、支二路中修道路工程拆除旧沥青混凝土路2271.00，拆除透水砖人行道2717.6;新建沥青混凝土路2271.00（基层为40cm石灰粉煤灰稳定碎石），新建透水砖人行道2717。6及其它附属工程。2、泃河右路中修道路工程拆除旧沥青混凝土路7235。00，拆除透水砖人行道2486。2，拆除混凝土人行道1025.2;新建沥青混凝土路7235.00（基层为40cm石灰粉煤灰稳定碎石）,新建透水砖人行道4492。00，新建混凝土人行道1025.2及其它附属工程.3、健康院道路工程拆除旧沥青混凝土路333。1;新建沥青混凝土路333.1(基层为36cm石灰粉煤灰稳定碎石）及其它附属工程。4、万福院道路工程拆除旧沥青混凝土路413.4；新建沥青混凝土路413。4(其中基层36cm石灰粉煤灰稳定碎石为325。4,48cm石灰粉煤灰稳定碎石为88）及其它附属工程。三、雨水管道安装工程1、支二路中修雨水工程安装混凝土管道303m,修建雨水检查井8座及其它附属工程.2、万福院雨水工程安装混凝土管道108m，修建雨水检查井6座及其它附属工程。四、太阳能路灯安装工程1、支二路照明工程安装太阳能路灯7套及其它附属工程。五、施工设计依据及设计规范：1、建设单位提供的设计施工图纸及工程概况说明。2、招标文件及其他相关资料.3、施工现场的自然条件和具体情况。4、现行的国家有关工程建设强制性标准，省、行业规程、规范,质量验收规范、标准和操作规程。5、我公司现有的技术、装备以及多年积累的类似工程的施工经验资料。六、质量标准达到国家质量验收规范合格标准河北舜石建设工程有限公司 30第二节 编制说明一、编制原则1、严格遵循施工图纸及技术规范要求，采用先进工法，提高施工机械化程度,减轻劳动强度，统筹安排、均衡生产。2、组织专业队伍进场，装备足够的优良机械设备。3、遵守施工规范、操作规程，以及质量、安全生产规定。4、充分利用当地资源和已有设施。5、遵守环境保护法及相关要求。 6、严格按IS09001:2000版国际质量认证体系和项目施工要求进行施工管理和质量控制。7、坚持对业主、对用户和对企业负责；组织精干、高效的现场管理机构，选派有丰富施工经验的技术人员和管理人员参加施工,满足业主对工程工期、质量、安全生产、文明施工、环境保护等要求.二、编制依据1、编制依据1。1、招标文件及所有补遗资料、三河市农村公路路网提升改造工程(虎将庄西罗村)设计施工图和技术要求。1。2、项目部对施工现场的详细踏勘和工程相关测量资料。1。3、公司建设同类及类似工程的施工经验、科技成果及拟用于本合同工程施工队伍的施工设备和技术力量等情况。1.4、工程所在地有关部门及地方政府在施工安全、工地治安、人员健康、环境保护及土地租用等方面的有关标准及规定.1.5、三河市农村公路路网提升改造工程（虎将庄-西罗村）施工组织设计。2、引用的主要施工规范标准国家现行施工技术规范、规程、标准：（1）公路工程质量检验评定标准 JTGF801-2004 （2）市政排水管渠工程质量检验评定标准（CJJ390) （3)混凝土结构工程施工质量验收规范(GJ502042011） （4）公路工程技术标准（JTGB012003） (5）普通混凝土配合比设计规程（JGJ55-2011） （6）混凝土外加剂应用技术规范（GBJ119-2003） （7）工程测量规范（GB500262007) (8)建筑防腐蚀工程施工验收规范（502122010) (9）公路勘测规范(JTG C102007)（10）公路土工试验规程（JTG E402007) （11）公路路基施工技术规范（JTJ F102006） (12）公路软土地基路堤设计与施工技术规范（JTJ017-96） （13）公路路面基层施工技术规范(JTJ034-2000） （14）公路土工合成材料试验规程(JTJ E50-2006） (15）公路水泥混凝土路面施工技术规范（JTG F302003) （16）公路工程集料试验规程（JTG E422005) (17）公路路基路面现场测试规程（JTG E60-2008） （18）公路工程无机结合料稳定材料试验规程（JTG E51-2009) （19）公路交通标志板技术条件（JT/T2792004） （20)建筑地基处理技术规范（JGJ792002） (22）地勘报告（23)公路工程石料试验规程 JTJ05494(24）公路工程施工安全技术规程 JTJ07695（25）公路工程水文勘测设计规范 JTG C302002（26）建筑拆除工程安全技术规范 JGJ147-20042.1、遵循招标文件条款的原则在编制施工组织设计及附图、附表中,严格按照施工招标文件规定，做到统一标准、规范编制.2.2、遵循设计图纸、施工规范、规程、验收标准的原则，在编写主要工程项目的施工方法中,严格按照设计图纸要求，执行现行施工规范、规程及验收标准，确保工程施工质量。2。3、坚持实事求是的原则在制定各具体项目实施工方案过程中，充分研究、分析本工程的特点、难点，坚持科学组织、合理安排、均衡生产，确保优质、高效完成本工程施工任务.2。4、坚持施工全过程严格管理的原则在各道工序施工中，认真自检,严格执行监理工程师指令,尊重建设单位和设计代表意见，严格管理。2。5、坚持推广应用“四新成果的原则。在施工中积极推广应用新技术、新材料、新工艺、新设备，充分发挥科学技术在施工中的先导作用。2.6、坚持专业化作业与综合管理相结合的原则。在施工组织安排上，以专业队为基本组成形式，机械化施工作业为主，充分发挥专业人员和先进优良机械设备之优势，并采取综合管理手段合理配置，以达到整体优化目的.2.7、实施项目管理,利用网络计划技术，对生产资源及生产诸要素进行优化配置,保证实现工期、质量、安全及社会信誉等预期目标.三、编制原则1、保证重点、统筹安排、合理安排施工程序。2、用流水施工作业法和计划技术,安排施工进度计划。3、充分利用机械设备施工,减轻劳动强度，提高生产效率。4、合理选择施工方案，采用先进施工技术，降低工程成本，提高工程量。5、合理布置施工平面图，优化设置暂设工程和临时工程。6、根据本工程设计特点、功能要求，本着对建设单位资金合理利用，对工程质量的高度责任感，我们的编制原则是经济、合理、优质、高效。7、确保工期目标实现，满足合同工期要求,按建设单位的计划实施.8、科学而合理地安排施工程序,在保证质量的基础上,加快施工进度，缩短工期。9、坚持优化技术方案和推广四新成果的原则,加强科技剖析和技术攻关，搞好质量控制，工程质量确保一次性验收合格率达到100%。10、在施工中注意施工安全，合理安排施工，施工尽量减少对周边环境的影响和污染。11、严格贯彻“安全第一，预防为主”的方针和原则。12、严格执行建设行政主管部门对本项目的文明施工、环保、安全、卫生及健康等有关管理条例的要求,树立良好的工程形象、企业形象和社会形象.13、遵循招标文件、施工技术规范、规程及验收标准的条款，满足合同条款及建设单位提出的各项要求，特别是工程质量、施工进度、安全生产、环境保护等方面的要求。14、采用我单位近年来在类似工程建设中掌握的先进技术、工艺和设备，力求做到技术先进、工艺精湛、手段经济、安全可靠。15、根据本标段工程的特点，突出重难点项目的施工方案及技术措施,科学组织、合理安排、均衡生产，确保优质高效完成本合同段的施工任务。16、充分考虑当地施工环境的不利因素，按“难易并重，分段连线，分段成型，完成一段,交付一段”的原则组织施工，在工期安排、人员设备配置等方面留有余地。17、施工组织管理坚持高标准、高起点、快节奏，施工现场突出标准化作业。充分发挥设备效能，关键工序突出机械化施工.四、其它应说明的事项 若在实施过程中发现施工方案中计划的机械和劳动力配置不能满足施工需要时，我公司将根据工程的实际情况加大机械和劳动力的投入来保证工程施工的顺利进行。 在现场施工的生产过程中,有个别工艺的施工方法可能会受到其他如工期、施工条件等因素的影响，届时我们将针对具体情况对部分施工方案进行调整。调整后的方案决不违背安全，质量和工期等大的原则.第三节 沥青道路及人行道施工一、拆除旧路1、拆除老路面，均应测定好设计标高，中桩定位,由测量员计算好现有高程与设计标高拆除高差。2、根据现场情况，组织施工，正常情况下，先用破碎机对老路面实施点对点的打孔成缝，使之开裂。在对裂开的板块进行破碎成小块状.4、组织挖掘机,装载车对拆除后的老路面成块废渣进行集中清除,运至指定弃土场。5、待碾压完成弯沉检测合格后方可进行下一步工序。二、总体测量全标段道路施工采用坐标法进行放线，每300m左右在路基两侧通视良好处布置控制点用以控制道路中心线（在通视不好的地方，每100m布置一个控制点）。根据国家大地水准点按四等水准点标准，每250m左右在路基两侧布置临时水准点，用以控制各层高程。具体实施：施工放样前全部复测业主提供的水准点（导线点）；导线布设采用TC1100全站仪进行；道路中线采用J2经纬仪测放，曲线采用偏角法测设并用极坐标法复核主点；高程分层进行测量，并且由专人复核已测好的各施工用高程点。三、试验路段为了确定采用的机械设备能否满足运输、摊铺、压实的要求和工作效率，以及施工组织和施工工艺的合理性和适应性,在施工前铺筑100200m的试验路段,以确认确实可行的压实方法，压实机械、类型、工序、压实系数和分层厚度，最佳含水量等作为以后施工的依据。试验路段位置应选择在地质条件、断面形式均具有代表性的地段，路段长度不宜小于100m.1、确定铺层厚度和碾压遍数，根据压路机械的功能及土质情况确定铺层厚度，按松铺厚度30cm进行试验，以确保压实层的匀质性.2、通过试验段的铺筑及有关数据的检测,写出试验报告，最后确定适宜铺筑厚度、所需压实遍数,以利施工中掌握控制。四、土石方路基开挖（一)、施工方法1、恢复定线,放出边线桩，对不同路段采取不同的施工方法。2、对较短的路堑采用横挖方法,路堑深度不大时，一次挖到设计标高；路堑深度较大时，分成几个台阶进行开挖。3、对较长的路堑采用纵挖法,其路堑宽度、深度不大时，按横断面全宽纵向分层开挖；对宽度、深度较大的路堑，采用通道式纵挖法开挖。4、路基土方开挖采用机械化施工方法:土方运距在100m左右，选用推土机挖运；采用挖装机械配合自卸汽车施工。5、路基开工前，应考虑排水系统的布设，防止在施工中线路外的水流入线内，并将线路内的水（包括地面积水、雨水、地下渗水）迅速排出路基，保证施工顺利进行。6、对设计中拟定的纵横向排水系统，要随着路基的开挖，适时组织施工,保证雨季不积水,并及时安排边沟、边坡的修整和防护，确保边坡稳定。7、路槽达到设计标高后，用平地机整平，刮出路拱，并预留压实量，最后用压路机压实，检查压实度。五、二灰碎石基层施工方案根据业主技术规范及合同要求，二灰碎石上基层采取厂拌法施工，采用摊铺机械摊铺.（一）、备料碎石：集料最大粒径和级配应符合要求，碎石给配如下表:筛孔（mm)31。519。09。54.752.361。180。600.075碎石100819852703350183810276-200-7石灰：石灰采用GB(159479)级以上的消解石灰粉或生石灰粉.石灰在用于工程之前7天，充分消解成能通过100 mm筛孔的粉状,并尽快应用。石灰应设棚存放，防风避雨，在使用前按公路工程无机结合料稳定材料试验规程（JTJ05794）进行试验，以保证其共符合上述要求再投入使用。粉煤灰：粉煤灰中Sio2、Al2o3和Fe2o3的总含量70，粉煤灰的烧失量不能超过20%,粉煤灰比面积应大于2500cm2/g，干粉煤灰如堆在空地上，应加水，防止飞扬造成污染。湿粉煤灰的含水量不宜超过35。使用时，应将凝固的粉煤灰打碎或过筛，同时清除有害杂质。水凡人和牲畜的饮用水均可用。遇可疑水源，应通过试验鉴定.按公路工程水质分析操作规程（JTJ05684），并经监理工程师批准.(二）、混合料组合设计1、按公路路面基层施工规范（JTJ03493）的有关规定进行混合料组成设计.图纸已给出，二灰碎石配合比为，粉煤灰:石灰：碎石=18：7:75.2、原材料应进行标准试验，试验项目见下表：二灰碎石基层试验项目试验项目材料名称频度含水量土、砂砾、碎石等集料每天使用前测2个样品颗粒分析砂砾、碎石等集料每种土使用前测2个样品,使用过程中每2000m3测2个样品液限、塑限土、级配砾石或级配碎石0.5mm以上的细土使用前测2个样品,砾砂使用过程中每2000 m3测2个样品相对密度、吸水率砂砾、碎石等使用前测2个样品，砂砾使用过程中每2000 m3测2个样品，碎石种类变化重做两个样品。压碎值砂砾、碎石等同上有机质和硫酸盐含量土对土有怀疑时做此试验烧失量粉煤灰做材料组成设计前测2个样品有效钙、镁含量石灰做材料组成设计和生产使用时分别测2个样品，以后每个月测2个样品3、拌制在正式拌制二灰碎石混合料之前，先调试所有厂拌设备，使混和料的颗粒组成和含水量都达到规定的要求。集料的颗粒组成发生变化时,应重新调试设备.根据集料和混合料的含水量及时调整向拌和室中添加的水量，拌和要均匀。4、运输已拌和的混合料应尽快运到铺筑现场。如运距远、气温高，则车上的混合料应加以覆盖，以防止水分过多蒸发,运道现场的混合料要及时摊铺。5、摊铺及碾压采用沥青砼摊铺机进行摊铺。先将下层拉毛,再摊铺混合料。摊铺速度应与拌和机的生产能力相协调.设一个四人小组跟在机后面,及时消除粗细集料离析现象，特别是局部粗集料窝。并用新拌的混合料进行找补整平.摊铺后立即用12t以上三轮压路机或振动压路机在路基全宽内碾压。直线段由两侧路肩向路中心碾压，平曲线段由内侧路肩向外侧路肩进行碾压。碾压时后轮应重叠1/2轮宽,后轮必须超过两段的接缝处。碾压必须达到压实度合格标准。6、接缝和“调头”处理（1)因采用摊铺机摊铺，每天的工作缝作成横向接缝，摊铺机应驶离混合料末段。人工将末端混合料处理整齐，紧靠混合料放两根方木,方木的高度与混合料的压实厚度相同，整平紧靠方木的混合料。方木的另一侧用砂砾或碎石回填约3m长,其高度应高出方木几厘米.将混合料碾压密实。在重新开始摊铺前将砂砾和方木除去,并将下承层顶面清扫干净并拉毛。应避免纵向接缝,如摊铺机摊铺宽度不够，则采用两台摊铺机一前一后相隔约8-10m同步向前摊铺混合料,一起进行碾压。（2）各种机械不宜在已压成的二灰碎石层上调头.如必须在上面进行调头，则在其上覆盖10cm厚的砂或砂砾保护调头的位置.7、养生二灰碎石基层每一段碾压完成并经检查合格后第二天开始养生。分两层施工时，下层施工碾压完成后就铺筑上层,不需专门养生期。养生采用洒水养生,在养生期间二灰碎石表层不应忽干忽湿，养生期不少于7d。养生期结束后，立即喷洒透层,铺筑沥青面层。六、沥青混凝土摊铺沥青混合料用自卸汽车运至工地，运输车辆应覆盖，运至摊铺地点,温度不低于，运输中尽量避免刹车,以减少混合粒料离析.根据拌制一车混合料所需的时间、空载运程时间、重载运程时间、在工地卸料和等待的总时间，确定运送沥青混合料成品的运输车辆数。沥青混合料摊铺均匀、缓慢、连续的进行.我公司拟投入一台525沥青砼摊铺机进行单机全幅铺筑；摊铺前根据施工要求调整和选择摊铺机的结构参数，铺筑上层前应对下层进行清扫，沥青砼运输到现场温度不低于，摊铺温度控制在之间，碾压温度在之间，碾压终了温度不低于.纵向接茬采用冷接茬施工。半幅施工采用切刀切齐，铺另半幅前将缝边缘清扫干净，并涂洒少量粘层沥青，摊铺时应重叠在已铺层上510cm，摊铺后用人工将摊铺在前半幅上的混合料铲走，然后再进行碾压。 横向接缝上下层错位m以上，横向接缝采用垂直的平接缝,铺筑接缝时，在已压实部分上铺设一些热混合料，使之变软，以加强新旧混合料的粘结，在开始碾压前将预热用的混合料铲除。接缝应做到紧密粘结，充分压实、连续平顺，对于横向接缝隙，在从接缝处起继续摊铺混合料前,应用m直尺检查端部平整度,当不合要求时应予清除。摊铺时调整好预留高度，接缝处摊铺层施工结束后,用m直尺检查平整度，当有不符合要求的应趁混合料尚未冷却时立即处理，以保证横向接缝处的路面平整度。根据摊铺机的生产率、混合料的特性、摊铺厚度，施工现场的具体条件，结合工程实际,选择压路机的种类，大小和数量.沥青混合料的压实应按初压、复压、终压三个阶段进行，压路机按碾压规程进行碾压。1、初压初压应在混合料摊铺后较高温度下进行，并不得产生推移、开裂。压实温度可根据沥青稠度、压路机类型、气温、铺筑层厚度、混合料类型经试铺试压确定,一般为110130。压路机应从外侧向中心碾压，相邻碾压带应重叠1/31/2轮宽，最后碾压路中心部分，压完全幅为一遍。当边缘有挡板、路缘石路角等支挡时，应紧靠挡板碾压。当边缘无挡板时，可用耙子将边缘的混合料稍稍耙高，然后将压路机的外侧轮伸出边缘10cm以上碾压。也可在边缘先空出宽3040cm，待压完第一遍后，将压路机大部分重力位于已压实的混合料面上再压边缘,以减少向外推移。采用轻型钢筒式压路机碾压两遍，其压力不宜小于N/cm,初压时特别注意检查平整度、路拱，必时予以适当调整。碾压时应将驱动轮面向摊铺机，碾压路线及碾压方向不应突然改变而导致混合料移位。压路机启动、停止必须减速缓慢进行。、复压复压时混合料的温度一般为90110，复压宜用振动式压路机,碾压遍数不宜少于46遍，达到要求的压实度，无显著的轮迹。3、 终压终压紧跟在复压后进行,其混合料的温度宜为7090。终压用6-8t的双轮钢筒式压路机，压实遍数24遍,并无轮迹.4、横向接缝碾压应先用双轮或三轮钢筒式压路机进行横向碾压,碾压带的外侧应放置供压路机行驶的垫木.碾压时，压路机应位于已压实的混合料层上，碾压新铺层的宽度为15cm,然后每压一遍向新铺混合料移动15-20cm，直至全部压在新铺层为止,再改为纵向碾压。七、路缘石施工（一）、路缘石沟槽开挖路缘石沿街车道外侧安装，既要保证行车道宽度，又要保证道路线型顺畅。在路缘石挖槽之前，应全面进行中桩恢复，从而放出路缘石平面位置和走向，这是保证路缘石线型顺畅的前提。路缘石沟槽开挖采用空压机配合风镐开挖方式进行,开挖过程中严格按成型操作，不能任意开挖，否则会造成路缘石外侧原沥青路面的锯齿和坑洼，影响行车道外观。开挖深度和宽度根据设计要求进行。并清理干净基槽。(二）、路缘石选用1、预制砼路缘石强度等级应符合设计要求.设计未规定时，不应小于C30，而且抗折强度不应小于3.0MPa，当曲线型路缘石不适合作抗折强度时,应以抗压强度指标检验其强度。2、路缘石吸水率不得大于7%8%.3、预制砼路缘石加工尺寸，应从长度、宽度、高度、对角线长度、外露面平整度、垂直方正度等方面进行检验，其偏差值必须符合规范要求.砼路缘石表面无蜂窝、麻面、粘皮、脱皮、色差、杂色。路缘石外倒角或内倒角应适宜,棱角分明,不缺棱掉角.4、直线段选用适宜规格的路缘石，路口、隔离带端部、曲线段路缘石宜按设计外弧或内弧加工预制,也可采用小标准块，曲线按折线处理。5、路缘石从厂家采购，构件进场时必须提供产品强度、规格、尺寸等技术资料和产品合格证。（三）、路缘石安砌1、测量放样：用经纬仪定位，直线段1015米设一定位控制桩，曲线段每510m设一定位控制桩，路口处每15m设一定位桩，并用水准仪在桩上设标高控制线。2、安砌路缘石应按设计要求砂浆种类，当未要求时，应采用水泥砂浆，坐浆砌筑稳固，砂浆饱满,厚度均匀，砂浆宜采用干硬性砂浆。当不设灌缝时，缝隙宽度直线段为3mm,曲线段不大于16mm；当设灌缝时，缝隙宽度直线段为10mm，宜为7mm12mm，曲线段灌缝宽度不大于16mm。所有灌缝必须用钢筋作的勾缝抹子拉压光洁，凹缝深浅一致.3、路缘石安砌完成后，应浇水养护不少于3天,并防止碰撞。4、路缘石砌筑应稳固，直线段顺直、曲线段圆滑,缝隙均匀，灌缝密实,平缘石表面平顺不阻水。5、一般整体施工先安装路缘石后做沥青路面，路缘石安装应先安装立缘石，后安装平缘石.6、路缘石背后应设靠背，作为支撑连同沟槽用水泥砼浇灌填实，路缘石外侧不安装平石的还应将沟槽空隙用水泥砼沥青砼嵌补与路平齐.八、人行道施工（一)、透水砖路面结构组成和材料要求柔性结构透水性地面一般由透水砖、无砂混凝土垫层、级配砂砾基层、夯实土壤组成。透水砖物理性能应符合JC/T945-2005透水砖和JC4462000混凝土路面砖标准中得CC35优等品要求,最小抗压强度不小于35MPa，单块最小抗压强度不小于31MPa，抗折强度平均值不小于3。5MPa。透水砖的平均吸水率不超过160kg/m.在具备一定的透水性的同时,还必须具备良好的防滑功能和装饰效果。透水砖规格采用200mm100mm60mm.合理的块形、色彩、质感的搭配可为铺面带来迥然不同的美观效果。本工程透水砖铺设方法采用“一”字形.（二）、施工方法1、基础开挖根据设计要求，透水砖基础开挖到设计标高并检查纵坡、横坡及边线.符合设计要求后修正基础，找平碾压密实.压实系数达到95以上。在开挖、碾压过程中注意地下埋设的管线和路沿窨井周边。2、碾压密实砂砾层在基础验收合格后进行碾压砂砾层施工。良好级配一定粒级的砂砾具有良好的承载能力和渗透性，其物理性能要符合GB/T 14685-2001建筑用卵石、碎石的规定。选用中、粗砂或者天然级配砂砾料,其含泥量不大于5，泥块含量小于2,含水率小于3%.砂砾中严禁含粘土快、植物的物质。采用机械配合人工进行摊铺作业，适量洒水并压实，压实度不小于93。碾压砂砾层时按施工规范执行。在摊铺作业时控制好摊铺标高、坡度。碾压成型后保证厚度。在施工过程中局部不平整部位采用人工填补再碾压措施。3、无砂混凝土垫层无砂混凝土垫层的配合比应根据设计指标，通过试验确定合适的配合比. 按照试验配合比进行配制，严格控制水泥用量和水灰比,采用现场人工拌和或机械搅拌，一般搅拌时间为35分钟.将搅拌好的混凝土平整地摊铺在砂砾层上,然后采用机械或人工方法进行碾压或夯实,使之达到要求的密实度。无砂混凝土的渗透系数应大于0.1mm/s，空隙率大于8，强度不小于C15。为保证面层透水砖的平整，在垫层之上，采用与垫层同种材料的无砂砼铺垫23cm的找平层,将材料平整地摊铺在垫层上,然后用抹子拍打抹平.4、透水砖面层(1）施工前，按设计进行人行道的定位及标定高程.(2）面层施工控制标志施放按下列要求施工：1) 铺装控制网格采用5.0m5。0m；2） 设置标高控制点，控制点间距5m；3) 相邻标志点间拉通线.(3）按放线高程，在方格内按线砌第一行样板砖，然后以此挂纵横线，纵线不动,横线平移，依次按线及样板砖砌筑.（4）直线段纵线向远处延伸,纵缝直顺。曲线段砌筑成扇形状，空隙部分用切割砖填筑,也可按直线顺延铺筑，然后填补边缘处空隙.（5）铺装时避免与路缘石出现空隙，如有空隙应甩在建筑物一侧,当建筑物一侧及井边出现空隙用切割砖填平。(6）切割砖时，弹线切割；遇到连续切割砖的现象，保证切边在一条直线，偏差不大于2mm.（7）铺装时，砖应轻、平放，落砖贴近已铺好的砖垂直落下，不能推砖，造成积砂现象，并观察和调整好砖面图案的方向。用木锤或胶锤轻击砖的中间1/3 面积处，不应损伤砖的边角,直至透水砖顶面与标志点引拉的通线在同一标高线，并使砖平铺在找平层上稳定。铺砌时应随时用水平尺检验平整度.（8）直线或规则区域内两块相邻透水砖的接缝宽度不大于2mm.（9）透水砖面层铺砌完成并养护24h 后，用填缝砂填缝（当缝隙小于2mm时不进行填缝)，分多次进行，直至缝隙饱满，同时将遗留在砖表面的余砂清理干净。（10）透水砖铺装过程中,不得在新铺装的路面上拌和砂浆、堆放材料或遗撒灰土.面层铺装完成到基层达到规定强度前,设置围挡，维持铺装完成面的平整。(11）每班收工时应做收边处理.（12)铺砌后的砖面应平整一致，同时坡向要根据施工现场利于排水而调整。（13)对基层强度不足产生的沉陷、破碎损坏，先加固基层，再铺砌面层砌块。(14）面层砌块发生错台、凸出、沉陷时，将其取出，整理基层和找平层，重新铺装面层，填缝。更换的砌块色彩、强度、块型、尺寸均要求与原面层砌块一致，砌块的修补部位宜大于损坏部位一整砖.(15）检查井周围或与构筑物接壤的砌块切块补齐，不宜采用切块补齐的部分要及时填补平整。 填缝后及时洒水直至灌缝密实，保证透水砖面的清洁；铺设后的养护期不少于2d。(16)所有道路交叉路口均设置供残疾人通过的缘石坡道。在人行横道与缘石坡道处不得设置雨水口，如有冲突，采取适当移动雨水口或者缘石坡道位置.缘石坡道采用人行道结构式样处理，施工方法与人行道相同，坡面转折处人行道砖需切割齐整。5、树池树池边框、树篦均应按设计要求进行施工，而且与人行道砖平齐或凸出高度一致。（1)树池与步道同步施工,应先放混凝土树池位置，再根据图纸排好方砖大样。以保证方砖铺砌缝隙均匀一致。（2)树池边框进场前除出具生产合格证外，应严格进行质量检查，对其几何尺寸、强度、外观进行抽样检测，合格者方可使用。(3）树池必须挂线操作，以两侧路缘石顶为准挂纵向与横向高程线，按设计图纸要求安铸铁树池边框，要求其位置准确，外形方正，顶面与步道方砖平齐。第四节 工程质量验收标准一、沥青道路1、沥青混凝土路面质量评定标准项次检验项目规定值或允许偏差检验频率和方法1压实度 （%）试验室标准密度的96%;最大理论密度的92；试验段密度的98按附录B检查每200m每车道1处2平整度（mm）2.5平整度仪：全线每车道连续按每100m计算IRI或IRI4.2最大间隙（mm）53m直尺:每200m测2处10尺3弯沉值（0。01mm）符合设计要求按附录I检查4渗水系数渗水试验仪：每200m测1处5抗滑摩擦系数摆式仪：每200m测1处横向力系数测定车:全线连续构造深度铺砂法：每200m测1处6厚度(mm）代表值8% H按附录H检查，双车道每200m每车道1点合格值-15 H7中线平面偏位（mm）30经纬仪：每200m测4点8纵断高程(mm)20水平仪:每200m测4断面9宽度(mm）有侧石30尺量：每200m测4断面无侧石不小于设计10横 坡(%）0。5水平仪:每200m测4处二、透水砖人行道1、透水砖路面（地面）工程质量验收时应提交下列资料：1.1 透水砖产品或相关材料的出厂检验报告和产品合格证；1。2 透水砖产品或相关材料的进场验收记录;1.3 透水砖路面（地面）的高程及基准点和基准线；1。4 图纸会审记录及设计变更单；1.5 经批准的施工组织设计及技术交底；1。6 各工序之间的交接验收记录；2、 透水砖面层质量验收应符合下表规定。透水砖面层允许偏差序 号项 目允 许 偏 差检验频率检 验 方 法范 围点 数1直顺度5mm50m1拉20m小线量取最大值2纵缝直顺10 mm100 m缝长1拉20m小线量取最大值3横缝直顺10 mm40m1沿路宽拉线量取最大值4高 程5 mm20m1用水准仪具测量5中线高程20 mm20m1用水准仪具测量6抗压强度不低于设计规定每台班1组7抗折强度试块强度平均值不低于设计规定每台班1组8平整度5 mm块1用3 m直尺取最大值9邻块高差3 mm100m1m2用尺量10井框与路面高 差5 mm每 座1用尺量取最大值11横 坡10 mm且不大于0.320m路宽(m）92用水准仪具测量915415612蜂窝麻面面 积2% 每 块每侧面1用尺量蜂窝总面积第五节 质量保证措施一、确保工程质量的技术组织措施1、质量管理组织体系运用ISO9001国际质量体系标准进行目标管理，按照公司质量手册和各项配套程序文件的规定、对施工过程、物质采购、检验和试验、文件和资料等过程进行严格控制，使我公司“顾客至上、规范管理、优质高效、技术创新的质量方针，在该工程得以充分体现。建立健全质量责任制,明确的职责，形成一个严密的质量管理工作体系，使工程全过程均处于受控状态，以确保工程质量满足甲方要求。2、加强组织管理2。1、健全施工组织管理机构，全面组织管理施工，各个部门及岗位均有明确的职责、权限，作到各司其责,通力合作。2。2、建立奖罚制度。对于积极贯彻执行管理制度、精心施工，工程质量满足要求的班组或个人实行奖励，反之，对所完成的工程质量恶劣、重复出现问题的班组或个人进行处罚。3、加强施工过程的全面质量管理3。1、施工方案必须经过审批，上报监理同意后方可施工;施工中必须严格执行施工方案，不得擅自更改.3。2、进行详细的工程技术交底。技术交底分三级：一级是公司技术部门向项目部交底；二级是技术员向施工员交底;三级是施工员向班组交底。3。3、加强施工测量控制管理工作，对建设单位移交的基准线、点进行认真的复核。根据施工需要，合理布置现场测量控制网,并按规范要求进行闭合测量，严格控制测量精度。3.4、加强工序质量控制。各工序施工过程中，严格按照设计图纸和规范要求施工。各工序隐蔽前必须经过项目部质检人员和监理工程师签字认可后，方可进行下一道工序施工。3。5、及时对已完成工序的检查验收.现场质检员在每道工序完成后，须进行外观和实测实量检查。对达不到要求的,提出纠正和预防措施进行改正。4、加强材料管理4。1、严格控制原材料、半成品的质量。施工中所用的水泥、砂路面砖等原材料均应具有质量证明书，必须按规范要求进行抽检和试验,合格后方能使用。不合格品严禁使用。4.2、加强对砂浆质量的控制。分别对砂浆的配合比、坍落度等进行验收。4.3、施工中投入足够的机械设备，保证施工的顺利进行。加强机械设备的管理工作，作好保养、维护工作、保证其最佳工作状态，已确保工程质量。5、加强测量仪器、计量器具管理5.1、测量仪器、计量器具必须确定专人保管、专人使用。他人不得随意动用以免造成人为破坏。5.2、损坏的测量仪器、计量器具必须及时申报修理调换，不得带病工作。5.3、测量仪器、计量器具要定期进行校对、鉴定,严禁使用未经校对过的仪器和器具.二、各分项工程主要质量保证措施1、严格控制水泥、石粉、路面砖等原材料质量等级。2、做一路面面砖实验样板段，确定虚铺厚度，压实遍数。三、施工质量控制及注意事项铺砌前应进行选板试拼，有裂缝、掉角、翘曲和表面缺陷的板块应剔除,品种不同的板块不得混杂使用。面层铺设应防止板面与基层出现空鼓现象，操作中应注意下承层表面应用钢丝刷清扫干净，浇水湿润并均涂刷一层素水泥浆,砂浆铺设必须饱满，水灰比要准确，现场必须有计量配置；在已铺贴的板块上不准站人,铺贴应倒退进行。用与板块同色的水泥浆填缝，然后用软布擦干净粘在板块上的砂浆，在面层铺设后，表面应覆盖、湿润.养护期必须保证7d。由于板块本身不平或厚度偏差过大（大于0.5mm)或铺贴时操作不当，未找平或铺贴后过早上人踩踏等原因，容易出现相邻两块板高低不平。若发生高低不平应进行处理,必要时用磨光机仔细磨平抛光。利剑扇形基座的花岗岩铺设，基本尺寸为非标准板。对于这些非标准板，在工厂定型加工即可（扇面内的花岗岩铺贴时不留缝隙）。避免错缝发生的措施挑选石材。严格按照天然花岗岩建筑板村（GB/T 18601-2001）标准，铺装前按长、宽、对角线尺寸、平整度及颜色等指标挑选石材；光面石材表面应光洁明亮、色泽鲜艳无刀痕、旋痕；其长度、宽度的允许偏差值为+0、1mm，平整度最大偏差值：长度400mm时为0.6mm;厚度的偏差为2mm。 并按不同尺
