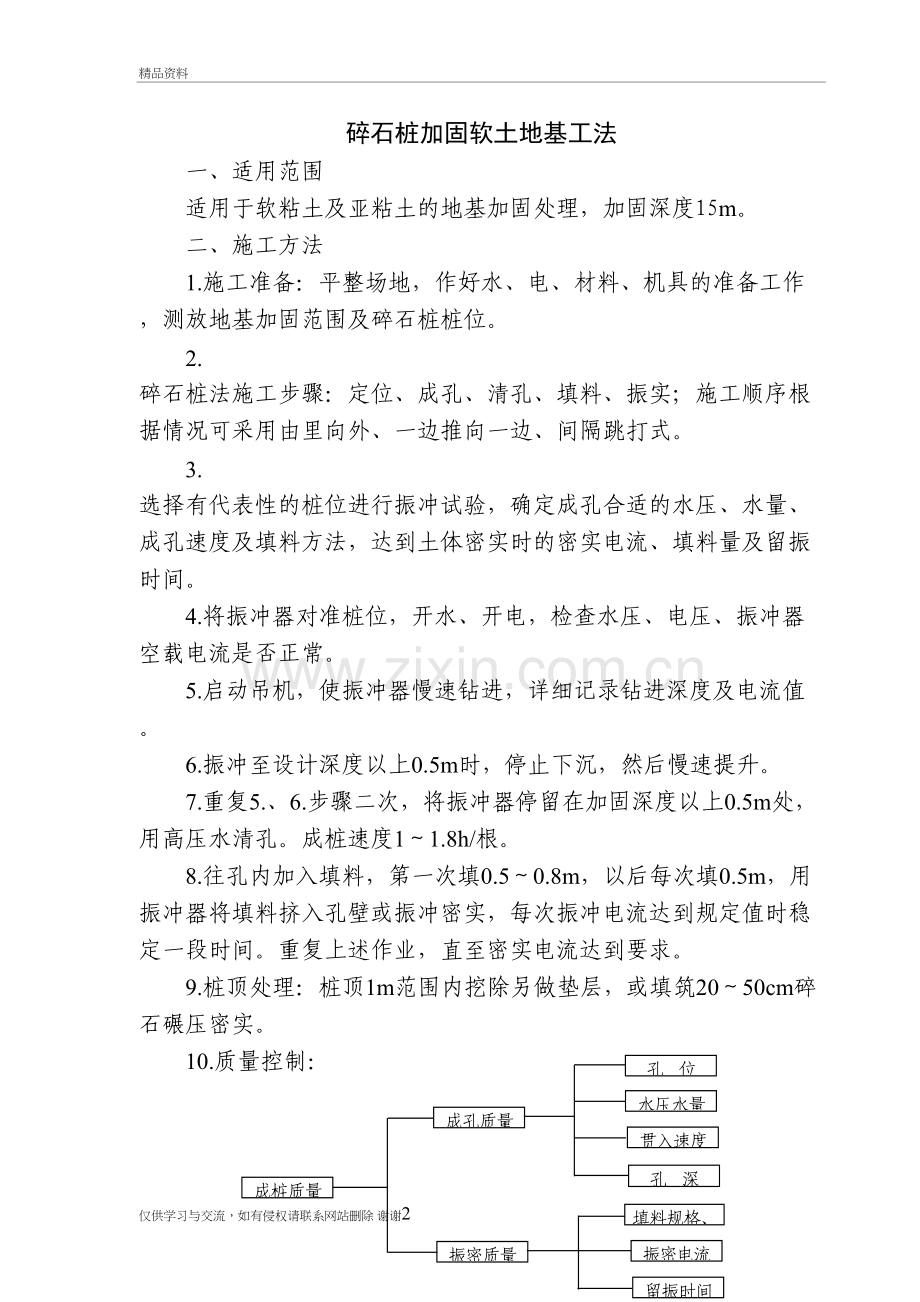

碎石桩加固软土地基工法
一、适用范围
适用于软粘土及亚粘土的地基加固处理，加固深度15m。
二、施工方法
1.施工准备：平整场地，作好水、电、材料、机具的准备工作，测放地基加固范围及碎石桩桩位。
2. 碎石桩法施工步骤：定位、成孔、清孔、填料、振实；施工顺序根据情况可采用由里向外、一边推向一边、间隔跳打式。
3. 选择有代表性的桩位进行振冲试验，确定成孔合适的水压、水量、成孔速度及填料方法，达到土体密实时的密实电流、填料量及留振时间。
4.将振冲器对准桩位，开水、开电，检查水压、电压、振冲器空载电流是否正常。
5.启动吊机，使振冲器慢速钻进，详细记录钻进深度及电流值。
6.振冲至设计深度以上0.5m时，停止下沉，然后慢速提升。
7.重复5.、6.步骤二次，将振冲器停留在加固深度以上0.5m处，用高压水清孔。成桩速度1～1.8h/根。
8.往孔内加入填料，第一次填0.5～0.8m，以后每次填0.5m，用振冲器将填料挤入孔壁或振冲密实，每次振冲电流达到规定值时稳定一段时间。重复上述作业，直至密实电流达到要求。
9.桩顶处理：桩顶1m范围内挖除另做垫层，或填筑20～50cm碎石碾压密实。
孔 位
振密电流
填料规格、数量
孔 深
贯入速度
水压水量
留振时间
成孔质量
振密质量
成桩质量
10.质量控制：

三、施工工艺流程
施工准备
检查振冲器
测量桩位
记 录
振冲器就位
接通水电、检查水压、电压、电流
振冲造孔
清 孔
填 料

振 密
成 桩

效果检查
移位至下一桩
重复进行
填写制桩统计图表

四、机械设备
序号
名 称
型 号
功 率（kW）
1
振冲器
ZCQ-75
75
2
汽车吊

3
水 泵
JQZ-61-2
17
4
污水泵
JQZ-32-412
4
5
潜水泵

2.2
6
水箱
6m3

7
装载机
0.8m3

秦沈线使用DZ30、DZ60电动振动碎石桩机。
