玉柴发动机部分机型供油正时安装

精品资料

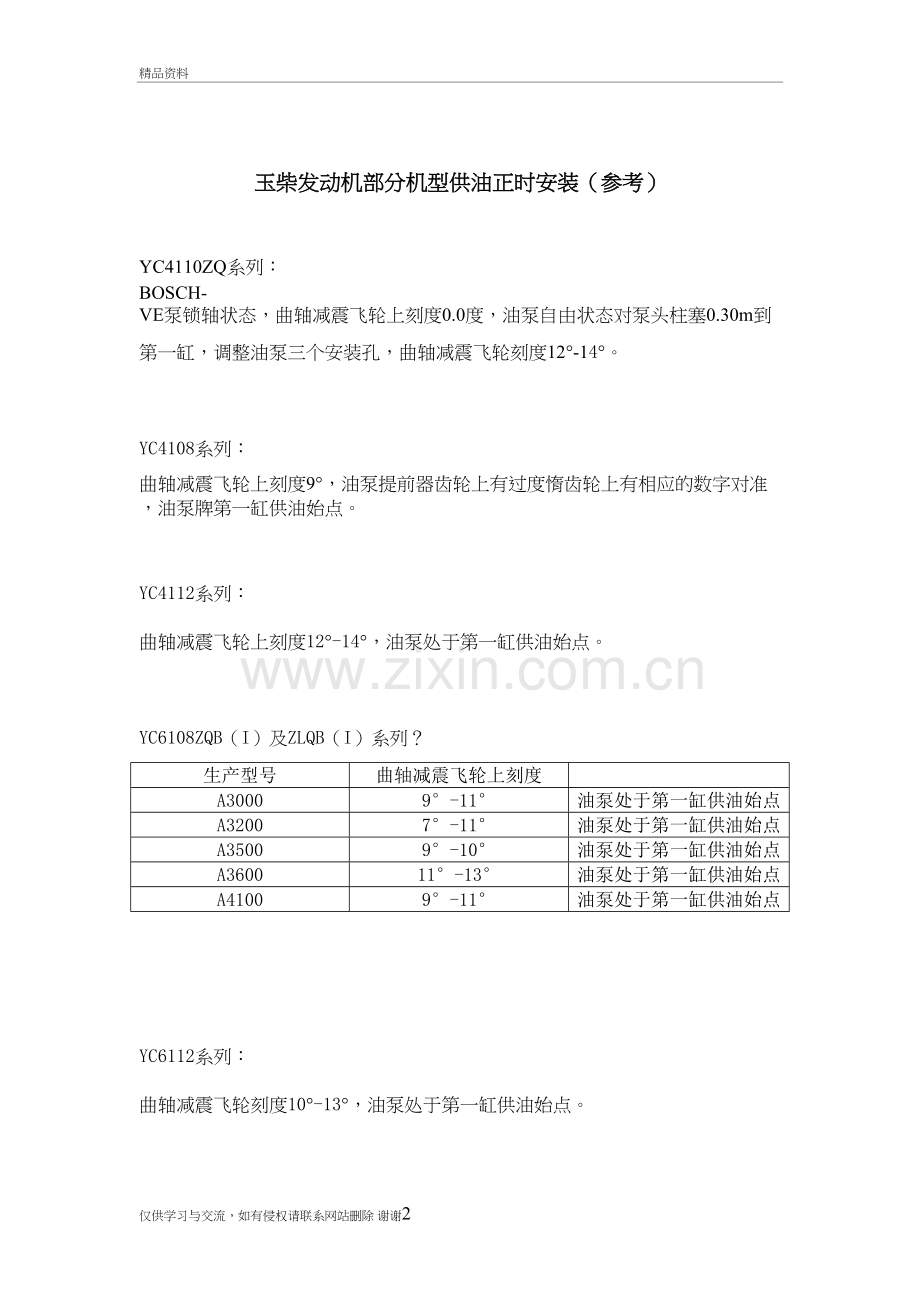

玉柴发动机部分机型供油正时安装（参考）

YC4110ZQ系列：
BOSCH-VE泵锁轴状态，曲轴减震飞轮上刻度0.0度，油泵自由状态对泵头柱塞0.30m到第一缸，调整油泵三个安装孔，曲轴减震飞轮刻度12°-14°。

YC4108系列：
曲轴减震飞轮上刻度9°，油泵提前器齿轮上有过度惰齿轮上有相应的数字对准，油泵牌第一缸供油始点。

YC4112系列：
曲轴减震飞轮上刻度12°-14°，油泵处于第一缸供油始点。

YC6108ZQB（I）及ZLQB（I）系列？
生产型号
曲轴减震飞轮上刻度

A3000
9°-11°
油泵处于第一缸供油始点
A3200
7°-11°
油泵处于第一缸供油始点
A3500
9°-10°
油泵处于第一缸供油始点
A3600
11°-13°
油泵处于第一缸供油始点
A4100
9°-11°
油泵处于第一缸供油始点

YC6112系列：
曲轴减震飞轮刻度10°-13°，油泵处于第一缸供油始点。

YC6L系列（即6113型）：
曲轴减震飞轮刻度6°-8°，油泵牌第一缸供油始点。
