溴化锂水溶液的特性word版本.doc

溴化锂水溶液的特性

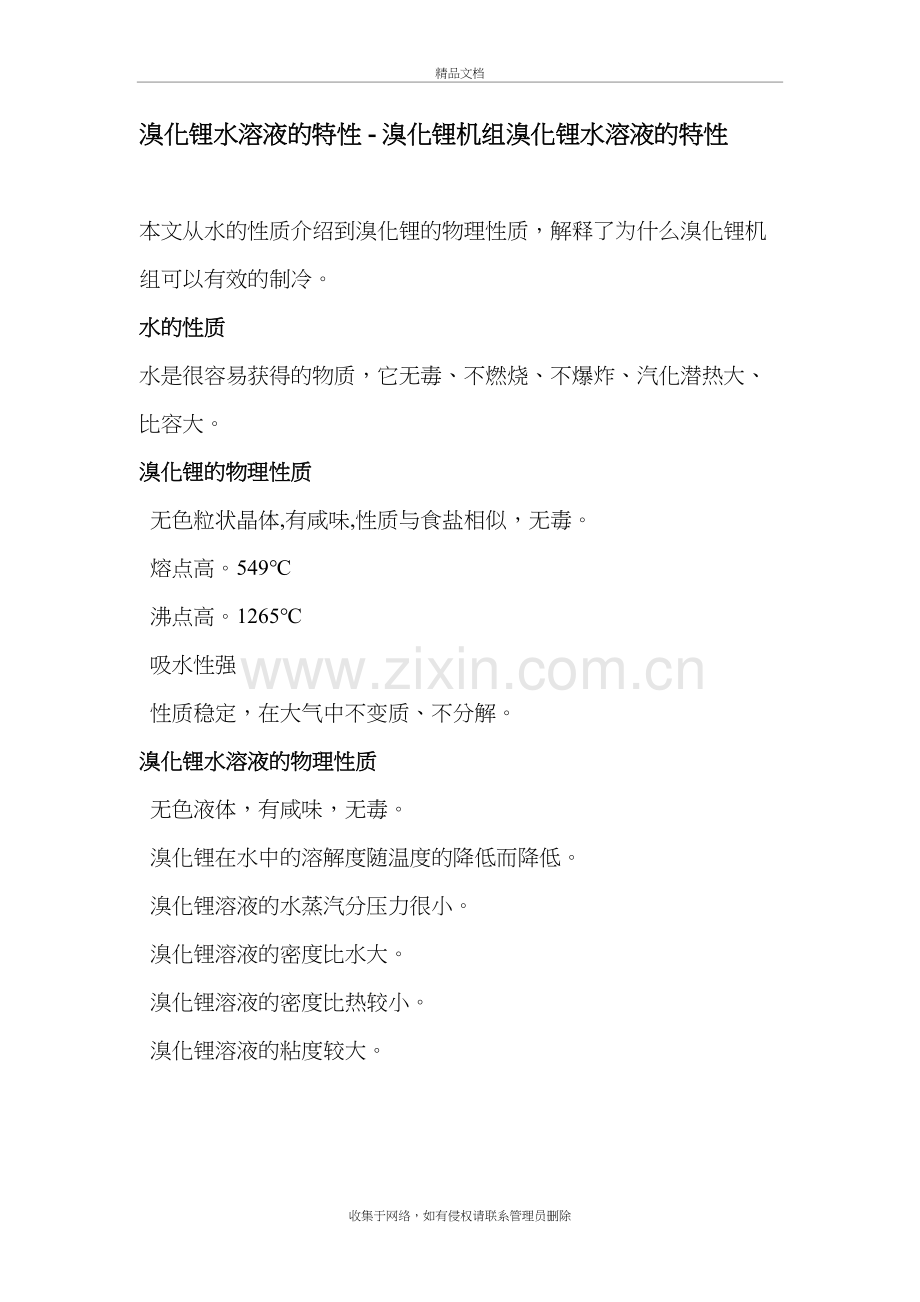

精品文档
溴化锂水溶液的特性 - 溴化锂机组溴化锂水溶液的特性

本文从水的性质介绍到溴化锂的物理性质，解释了为什么溴化锂机组可以有效的制冷。
水的性质
水是很容易获得的物质，它无毒、不燃烧、不爆炸、汽化潜热大、比容大。
溴化锂的物理性质
无色粒状晶体,有咸味,性质与食盐相似，无毒。
熔点高。549℃
沸点高。1265℃
吸水性强
性质稳定，在大气中不变质、不分解。
溴化锂水溶液的物理性质
无色液体，有咸味，无毒。
溴化锂在水中的溶解度随温度的降低而降低。
溴化锂溶液的水蒸汽分压力很小。
溴化锂溶液的密度比水大。
溴化锂溶液的密度比热较小。
溴化锂溶液的粘度较大。
溴化锂溶液的表面张力大。（不容易吸收水蒸汽，需加表面活性剂）
溴化锂溶液对金属有腐蚀性。（加缓蚀剂：钼酸锂、铬酸锂）
表面活性剂
正辛醇〔CH。(CH:)3CHCZH6CHZOH〕或异辛醇〔CH:(CH:)。CH:OH〕
为提高热交换效果，常在溴化锂溶液中加入表面活性剂。常用表面活性剂是异辛醇或正辛醇。辛醇在常压下，是无色有刺激性气味的液体，在溶液中溶解度很小。试验表明，添加辛醇后，制冷量约提高10%左右。
一般机组中添加0.1-0.3%（V%）的辛醇就能达到效果。
作用机理
提高吸收器的吸收效果降低溶液表面张力，提高溶液的吸收水蒸汽的能力。
水蒸汽由膜状冷凝转变为珠状冷凝，提高了冷凝器的冷凝效果。
且使溶液沸点下降,尤其是在高浓度时影响比较显著。这对溶液发生有利。同时,辛醇对溶液还有起泡的作用,可促进发生器中溶液沸腾时气泡的逸出。添加0.1~0.3%(重量百分比)的辛醇已能满足要求,再提高添加量,制冷量则无明显的增加。
辛醇的性质
与溴化锂溶液基本不溶。
易挥发，有可能在真空泵抽气时随不凝气体带出机外,抽气次数越多,抽出机外的辛醇量越大,当真空泵排出的气体中无辛醇气味,或辛醇气味很小时,应进行补充.
腐蚀与防腐
溴化锂溶液对金属产生腐蚀的原因
铁、铜在溴化锂溶液中,在有氧气存在的情况下,与溴化锂溶液发生化学反应,而被腐蚀，同时产生氢气。
影响溴化锂溶液对金属产生腐蚀的因素
氧气的存在
氧气的存在是导致溴化锂溶液对金属腐蚀的主要因素。
溶液的温度
试验表明：当温度低于165℃时，溶液温度对金属腐蚀影响不大；当温度高于165℃时，溶液对碳钢及紫铜的腐蚀急剧增大。
（高温再生器温度指标为：<165℃，蒸汽正常使用6kgf/cm2蒸汽，防止产生腐蚀）
溶液的酸碱度
溶液的PH值小于7时，溶液呈酸性，对金属腐蚀严重，PH值过大，易引起碱性腐蚀。一般PH值范围在9.0-10.5之间。
溶液的浓度
在常压下，稀溶液中氧的溶解度比浓溶液大，所以稀溶液的腐蚀大，但在真空条件下，由于含氧量少，所以金属的腐蚀性几乎与溶液的浓度无关。
缓蚀机理及缓蚀剂
在溶液中加入各种缓蚀剂可有效抑制溴化锂溶液对金属的腐蚀。缓蚀剂通过化学反应，在金属表面形成一层细密的保护膜,阻止溶液、氧气和金属腐蚀。
所用的缓蚀剂为钼酸锂：形成的保护膜致密均匀，且高温下不分解，缓蚀性能好，但反应速度慢，形成保护膜时间长，对氢气抑制能力低。
冷剂水污染
由于运转条件变化，或操作不当等原因，发生器中的溴化锂溶液可能随冷剂蒸汽进入冷凝器和蒸发器中，使冷剂水中含溴化锂，这种现象称为冷剂污染。发生冷剂污染，将使机组制冷量下降。
冷剂污染的原因
热源温度突然升高；
冷却水温度过低。
冷剂水再生处理
当冷剂水相对密度大于1.04时，说明发生了冷剂水污染，应进行冷剂水的再生处理，将污染后的冷剂向吸收液一侧转移，再生成干净的冷剂。
再生处理操作
打开冷媒溢流阀，注意不能把蒸发器内冷剂水放光，开冷剂泵循环，操作2-3次。

收集于网络，如有侵权请联系管理员删除
