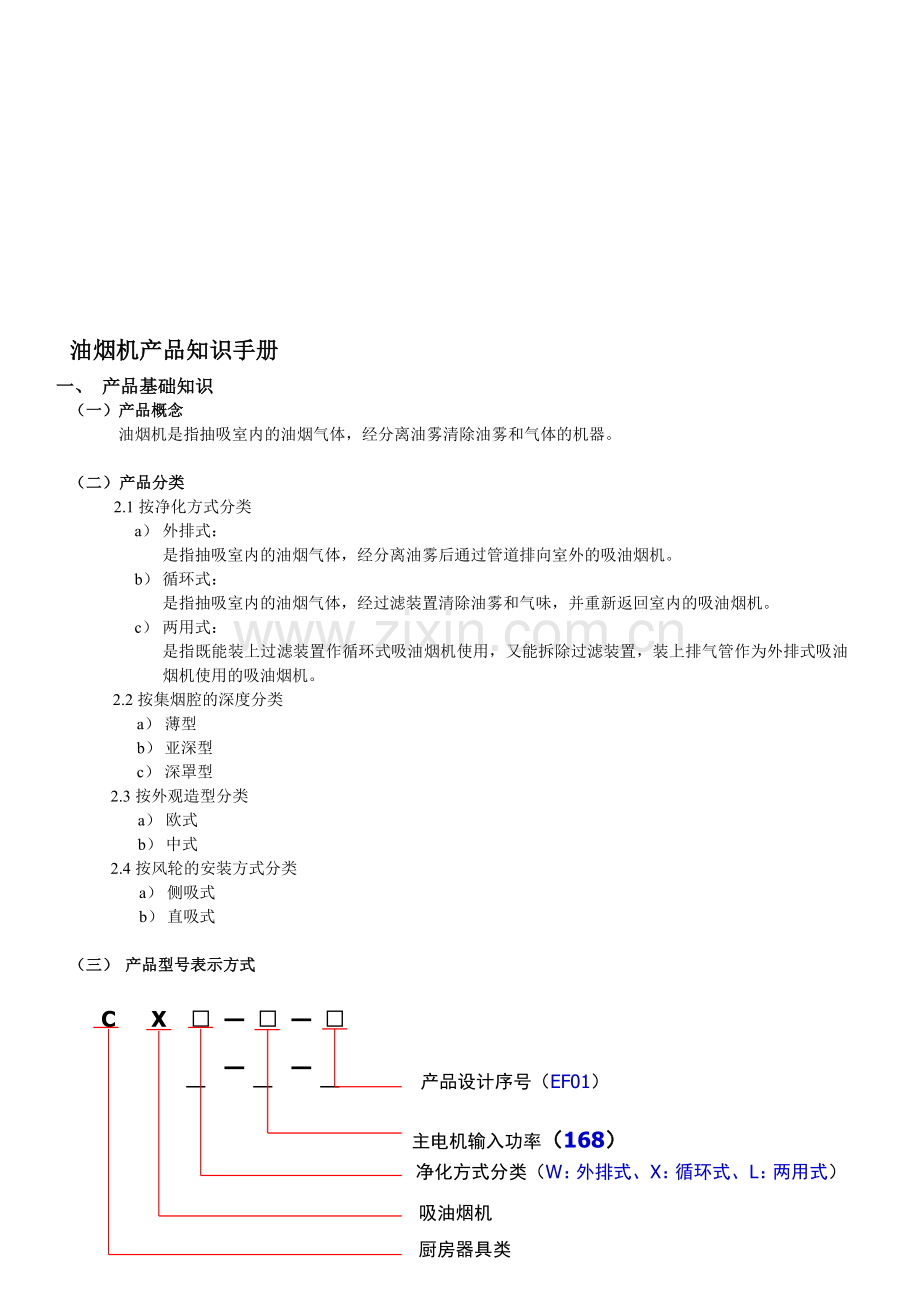

油烟机产品知识手册
一、 产品基础知识
（一）产品概念
油烟机是指抽吸室内的油烟气体，经分离油雾清除油雾和气体的机器。

（二） 产品分类
2.1按净化方式分类
a） 外排式：
是指抽吸室内的油烟气体，经分离油雾后通过管道排向室外的吸油烟机。
b） 循环式：
是指抽吸室内的油烟气体，经过滤装置清除油雾和气味，并重新返回室内的吸油烟机。
c） 两用式：
是指既能装上过滤装置作循环式吸油烟机使用，又能拆除过滤装置，装上排气管作为外排式吸油烟机使用的吸油烟机。
2.2按集烟腔的深度分类
a） 薄型
b） 亚深型
c） 深罩型
2.3按外观造型分类
a） 欧式
b） 中式
2.4按风轮的安装方式分类
a） 侧吸式
b） 直吸式

（三） 产品型号表示方式
C
X

_

_
——

_
——
产品设计序号（EF01）
主电机输入功率（168）
净化方式分类（W：外排式、X：循环式、L：两用式）
吸油烟机
厨房器具类

“亮点”CXW-188-ES01

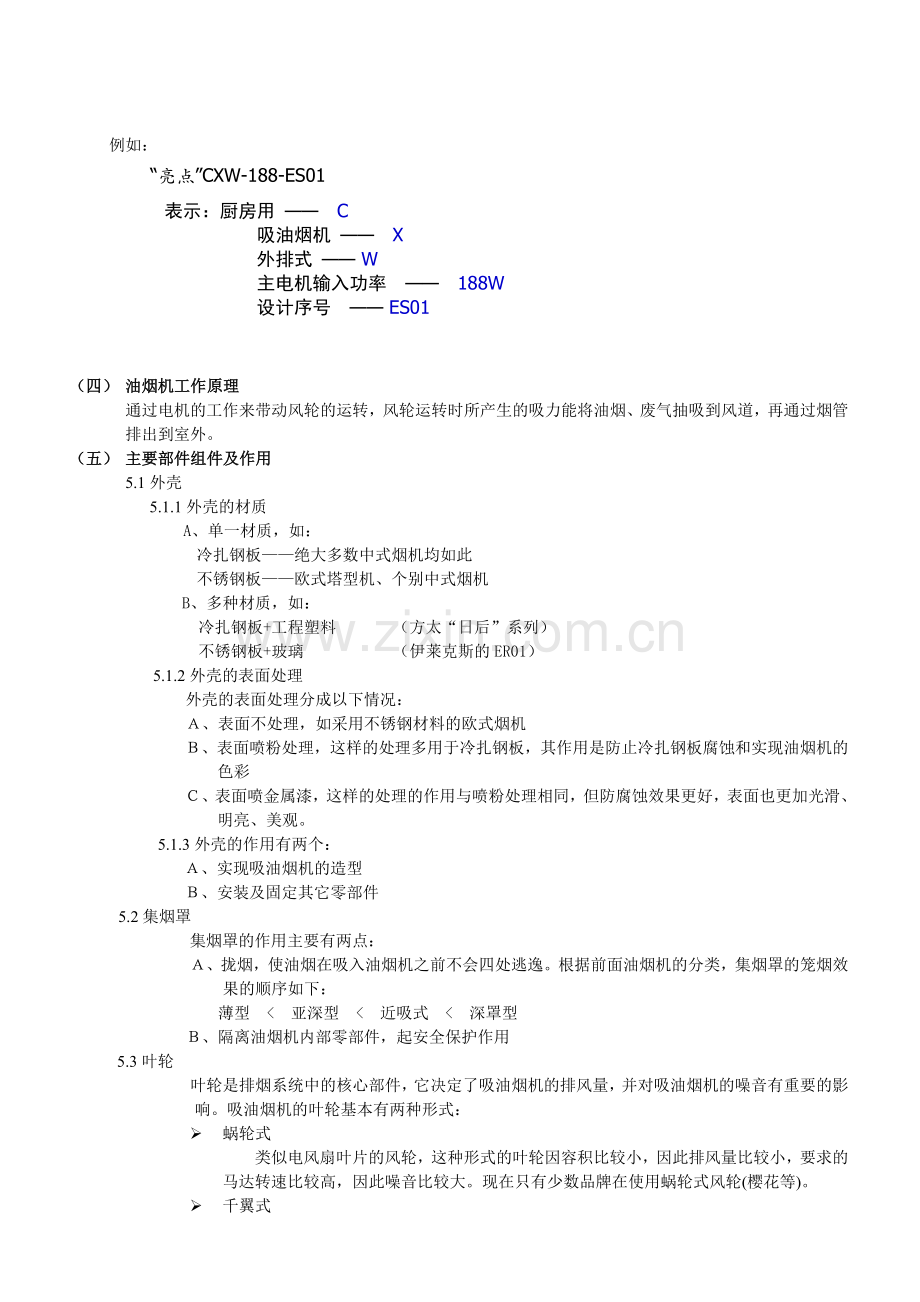

例如：

表示：厨房用 —— C
吸油烟机 —— X
外排式 —— W
主电机输入功率 —— 188W
设计序号 —— ES01

（四） 油烟机工作原理
通过电机的工作来带动风轮的运转，风轮运转时所产生的吸力能将油烟、废气抽吸到风道，再通过烟管排出到室外。
（五） 主要部件组件及作用
5.1外壳
5.1.1外壳的材质
A、单一材质，如：
冷扎钢板——绝大多数中式烟机均如此
不锈钢板——欧式塔型机、个别中式烟机
B、多种材质，如：
冷扎钢板+工程塑料 （方太“日后”系列）
不锈钢板+玻璃 （伊莱克斯的ER01）
5.1.2外壳的表面处理
　　外壳的表面处理分成以下情况：
　　Ａ、表面不处理，如采用不锈钢材料的欧式烟机
　　Ｂ、表面喷粉处理，这样的处理多用于冷扎钢板，其作用是防止冷扎钢板腐蚀和实现油烟机的色彩
　　Ｃ、表面喷金属漆，这样的处理的作用与喷粉处理相同，但防腐蚀效果更好，表面也更加光滑、明亮、美观。

5.1.3外壳的作用有两个：
Ａ、实现吸油烟机的造型
Ｂ、安装及固定其它零部件
　　　5.2集烟罩
　　　　集烟罩的作用主要有两点：
　　　　Ａ、拢烟，使油烟在吸入油烟机之前不会四处逃逸。根据前面油烟机的分类，集烟罩的笼烟效果的顺序如下：
　　　　薄型　<　亚深型　<　近吸式　<　深罩型
　　Ｂ、隔离油烟机内部零部件，起安全保护作用
5.3叶轮
　　　　叶轮是排烟系统中的核心部件，它决定了吸油烟机的排风量，并对吸油烟机的噪音有重要的影响。吸油烟机的叶轮基本有两种形式：
Ø 蜗轮式
　　类似电风扇叶片的风轮，这种形式的叶轮因容积比较小，因此排风量比较小，要求的马达转速比较高，因此噪音比较大。现在只有少数品牌在使用蜗轮式风轮(樱花等)。
Ø 千翼式
　　　　　　　　目前市场上油烟机的叶轮大多采用千翼式。这种形式的叶轮因容积比较大，因此排风量比较大，要求的马达转速比较低，因此噪音也相对较低。为更好地控制噪音，叶轮在安装前都需要做动平衡调试。
5.4风道
　风道是排油烟的通道，它将油烟与内部结构隔离开。
5.5马达
　　　　马达是吸油烟机的动力源，它带动叶轮转动完成排烟工作。
通常衡量一个马达好与坏的指标有：
寿命……它直接关系到油烟机的整机寿命
转速……影响风量的大小和噪音
振动……影响到噪音的大小
安全……关系到油烟机的使用寿命
5.6烟管座
　　　　用于烟管与油烟机本体的连接，并带有防倒灌风叶（也称止回阀）
5.7排烟管
　　　　排烟管的作用是将油烟排到室外。
5.8开关
　　　　开关的作用是控制油烟机的运转及照明灯的开关，目前市场上的开关主要分成以下两类：
　　　　Ａ、机械开关
　　　　　　机械开关的主要特点是结构简单，成本低。机械开关的形式主要有：按键式和翘板式
　　　　Ｂ、电子开关
　　　　　　电子开关的主要特点是触感好，操作轻巧，可以附加声音和多种显示方式，高档的电子开关还可以实现自动控制，但与机械开关相比成本比较高。电子开关的形式主要有：薄膜电子开关、轻触电子开关、触摸屏电子开关等。
C 触摸屏开关
5.9油路
　　　　由于油烟机在将油烟排出时肯定会有一些油污留在烟道内，为避免油污到处滴漏，需要将它们收集到固定的地方，起到这样一个引道、收集作用的零部件统称油路系统。现在油烟机大概有三种形式的油路系统：侧吸式油路、顶吸式油路、欧式油路。
5.10照明
油烟的照明主有两种形式：白炽灯和射灯。

（六） 产品专业术语
风量：静压为零时吸油烟机的单位时间的排风量。
噪音：吸油烟机在额定电压、额定效率下，以最高转速档运转，按标准的试验方法测得Ａ声功率级噪声.
最大风压值：在额定电压，油烟机以最高转速运行时，输出风量为零时的静压值。
气味降低度（净化效率）：在规定的试验条件下，试验室最大气味浓度与吸油烟机工作条件下的最大气味浓度之差与试验室最大气味浓度之比。

（七） 主要技术参数及铭牌中的参数
7.1在吸油烟机的说明书中主要技术参数主要包括：
Ａ、产品型号
Ｂ、风量标称值
Ｃ、风压标称值
Ｄ、噪音标称值
Ｅ、主电机输入功率
Ｆ、外形及安装尺寸
Ｇ、电源
7.2在吸油烟机的铭牌上应标明以下参数：
Ａ、产品名称、型号
Ｂ、制造厂名称及商标
Ｃ、额定电压、额定功率、电源种类符号
Ｄ、主电机额定输入功率
Ｅ、可替换的灯的最大输入功率
Ｆ、生产日期或生编号

（八） 油烟机的日常使用常识
吸油烟机在使用时应注意以下事项：
１、吸油烟在和消耗煤气或其他燃料的灶具同时使用时应保持良好通风。
２、禁止炉火直接烘烤吸油烟机，否则会发生火灾危险。
３、油锅起火时请立即关闭油烟机，再确认电线内部线路是否损坏，如不能确认请与维修人员联系。
４、清洗油烟机时，应先拔掉电源插头，以防意外触电。
５、清洁风轮时应特别小心，不可碰撞或丢掉配重块，以防止平衡装置受到破坏，造成整机振动，噪声加大。
６、请按说明书中规定的清洁剂（如：中性洗衣粉）清洗油烟机，忌用汽油和其它挥发性易燃剂清洗，否则易引发油烟机起火的危险，并会损伤油烟机的表面涂层。
７、长时间使用油烟机后，请不要用手触及灯罩面板，以免烫伤。

二、 如何选择一台好的油烟机产品
　　　　选择一台好的油烟机应该注意以下几方面：
１、 品牌
一个好的品牌是品质和服务的保障，选择好的品牌能带给消费者好的品质和好的售后服务。
２、 ３Ｃ标志
　　　　　　３Ｃ标志是家用电器产品安全认证的权威标志，通过了３Ｃ认证的产品能让消费者有一个更好的安全保障。
３、 风量
风量是衡量一个油烟机排烟效果的标准值。
４、 噪音
噪音的大小会直接影响到使用时的舒适性和方便性。
５、 产品结构
好的产品结构可以提供给消费者一个操作简单、清洁方便的产品。
６、 产品工艺
好的产品工艺能体现产品的品质
７、 外形尺寸
应根据厨房的面积大小以及橱柜的尺寸大小选择合适的产品。

三、 选择伊莱克斯油烟机产品的十大理由
１、 简约、时尚外观，彰显高贵气派，品位十足。
２、 精工制作，美观、坚固、易清洁。
３、 构造坚固耐用，安装容易。
４、 超大集烟腔，广角度笼烟。
５、 无缝内腔，清洁更方便。
６、 吸力大，油烟清除更彻底。
７、 低噪音，享受舒适生活。
８、 油路特佳，确保不积油、不滴油、不渗油。
９、 ３Ｃ认证产品，安全无忧。
１０、卓越品质，优质服务。

四、 分系列介绍
（一） 新净界系列 / 情智系列

系　　列
新净界
情智
型　　号
CXW-168-EF01
CXW-168-EF02
CXW-168-EF03
图　　片

排烟方式
侧吸式
侧吸式
侧吸式
材　　质
钢板烤漆
钢板烤漆
不锈钢
颜　　色
银灰色 / 香槟金色
银灰色 / 深灰色
不锈钢色＋黑色镀镆
外形尺寸(mm)
长750×宽510×高420
长750×宽510×高420
长750×宽480×高420
开关控制
轻触开关
机械开关
轻触开关
电机输入功率(W)
１６８
１６８
１６８
照明功率(W)
≤25W×2
≤25W×2
≤25W×2
风 　量(m3/min)
≥13±1
≥13±1
≥13±1
噪　　音(dB)*
≤54
≤54
≤54
最大风压值(Pa)
240
240
240
出风管直径(mm)
Φ160
Φ160
Φ160
电机轴承
ＮＳＫ
ＮＳＫ
ＮＳＫ
叶轮尺寸(mm)　　
直径：Φ230 高：90
直径：Φ230 高：90
直径：Φ230 高：90
叶轮叶片数
50
50
50

１、人有我优的特点：
Ａ、喇叭型集烟腔，广角度笼烟。张角７０度的喇叭型集烟腔，能达到更广角度的笼烟，笼烟强度比同类产品高出1.5倍。
Ｂ、独具欧洲风格的外形设计，引领时尚生活。
Ｃ、一次成型无缝光滑内腔，清洁更方便。
Ｄ、前面板整体成型，无缝隙，易清洁

（二）ＳＩＭＢＡ系列
系　　列
SIMBA

型　　号
CXW-188-ES01
CXW-188-ES02

图　　片

排烟方式
侧吸式
侧吸式

材　　质
不锈钢面板
钢板烤金属漆

颜　　色
不锈钢
白色

外形尺寸(mm)
长750×宽485×高420
长750×宽485×高420

开关控制
ＬＥＤ触摸屏开关
ＬＥＤ触摸屏开关

电机输入功率(W)
１8８
１8８

照明功率(W)
≤25W×2
≤25W×2

风 　量(m3/min)
≥14±1
≥14±1

噪　　音(dB)*
≤56
≤56

最大风压值(Pa)
304.2
304.2

出风管直径(mm)
Φ160
Φ160

电机轴承
ＮＳＫ
ＮＳＫ

叶轮尺寸(mm)　　
直径：Φ230 高：90
直径：Φ230 高：90

叶轮叶片数
50
50

１、人无我有的特点：
Ａ、ＬＥＤ智能触摸屏开关，将高科技运用到现代厨房中，引领时尚科技生活。

２、人有我优的特点：
Ａ、特色造型，源自欧洲ＩＦ设计大奖的设计，简约时尚。
Ｂ、超大功率，清除油烟更彻底。
Ｃ、智能延时关机功能，倍享健康生活
Ｄ、喇叭型集烟腔，广角度笼烟。张角７０度的喇叭型集烟腔，能达到更广角度的笼烟，笼烟强度比同类产品高出1.5倍。
Ｆ、一次成型无缝光滑内腔，清洁更方便。
Ｅ、采用先进工艺的高档拉丝不锈钢和新颖的白色金属烤漆面板，使产品更象一个欧洲贵族，时尚而不失高贵。

（三）风尚系列
系　　列
风尚
型　　号
CXW-200-ER01
CXW-200-ER02
CXW-200-ER03
图　　片

排烟方式
直吸式
直吸式
直吸式
材　　质
不锈钢＋玻璃（圆弧）
不锈钢＋玻璃（三角）
不锈钢（三角）
颜　　色
不锈钢色
不锈钢色
不锈钢色
外形尺寸(mm)
长900×宽505×高700
长900×宽505×高700
长900×宽505×高700
开关控制
机械开关
机械开关
机械开关
电机输入功率(W)
200
200
200
照明功率(W)
≤20W×2
≤20W×2
≤20W×2
风 　量(m3/min)
≥16±1
≥16±1
≥16±1
噪　　音(dB)*
≤54
≤54
≤54
最大风压值(Pa)
300
300
300
出风管直径(mm)
Φ170
Φ170
Φ170
叶轮尺寸(mm)　　
直径：Φ240 高：114
直径：Φ240 高：114
直径：Φ240 高：114
叶轮叶片数
60
60
60

系　　列
风尚
型　　号
CXW-200-ER07
CXW-200-ER08
CXW-200-ER09
图　　片

排烟方式
直吸式
直吸式
直吸式
材　　质
镀钛不锈钢＋玻璃　　（圆弧）
不锈钢（双层）
不锈钢（单层）
颜　　色
黑钛金色
不锈钢色
不锈钢色
外形尺寸(mm)
长900×宽505×高700
长900×宽505×高700
长900×宽505×高700
开关控制
机械开关
机械开关
机械开关
电机输入功率(W)
200
200
200
照明功率(W)
≤20W×2
≤20W×2
≤20W×2
风 　量(m3/min)
≥15±15%
≥15±15%
≥15±15%
噪　　音(dB)*
≤56
≤56
≤56
最大风压值(Pa)
337.5
337.5
337.5
出风管直径(mm)
Φ170
Φ170
Φ170
叶轮尺寸(mm)　　
直径：Φ240 高：114
直径：Φ240 高：114
直径：Φ240 高：114
叶轮叶片数
60
60
60

１、 人有我优的特点：
Ａ、更时尚的外观，彰显高贵气派，品位感十足。
Ｂ、超大一次成型集烟腔，笼烟面积增加了26%，进风面积增加了82%，笼烟效果更佳。
C、无缝内集烟腔, 更容易清洁
D、超大功率，清除油烟更彻底。
E、独创落油轨道油网设计，杜绝漏油，擦洗更方便。
F、１００％进口无磁不锈钢，卓越品质，经得起挑剔的眼光，时尚而不失高贵。
