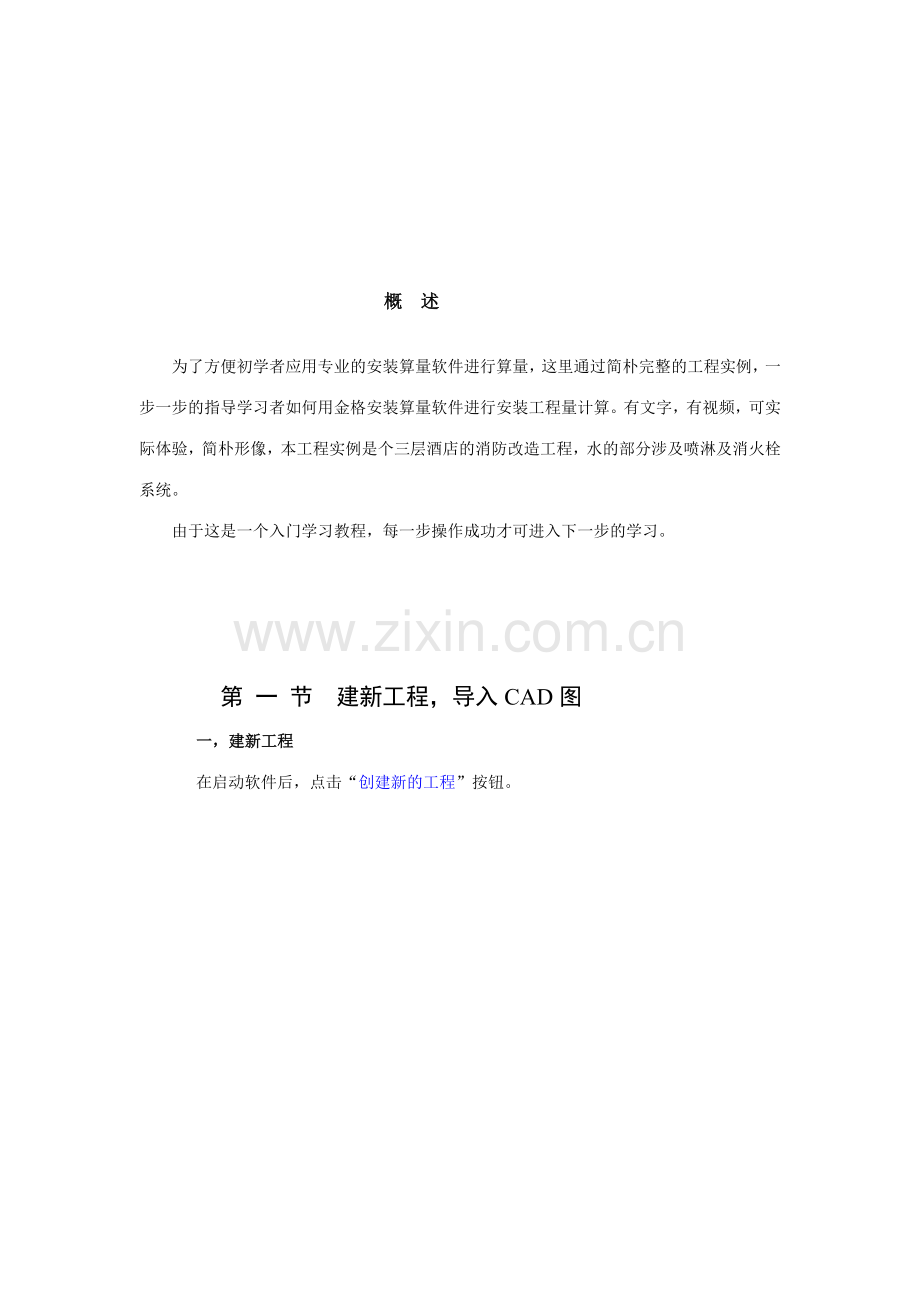

安装算量“实例、入门及软件” 喷淋及消火栓 金 格 软 件 研 究 开 发 中 心 2023.11 目 录 第 一 节 建新工程、导入CAD图 第 二 节 喷淋系统 第 三 节 消火栓系统 第 四 节 消防泵房，水箱间 第 五 节 工程图分层 第 六 节 查反复、配件及明细表 第 七 节 分层汇总对照表 概 述为了方便初学者应用专业的安装算量软件进行算量，这里通过简朴完整的工程实例，一步一步的指导学习者如何用金格安装算量软件进行安装工程量计算。有文字，有视频，可实际体验，简朴形像，本工程实例是个三层酒店的消防改造工程，水的部分涉及喷淋及消火栓系统。 由于这是一个入门学习教程，每一步操作成功才可进入下一步的学习。第 一 节 建新工程，导入CAD图一，建新工程在启动软件后，点击“创建新的工程”按钮。在“工程设立”界面，用红色标记的项目(“名称”，“类型”)是必填的。注意，工程类型要认真的选择设立，由于软件将根据“工程类型”导引用户的“识设备”，“识管线”操作。本实例要选择“消防喷淋水”的类型。输入完后，点击“拟定”按钮。二，导入CAD图在建立工程文献后，软件将自动进入图形界面，并显示出相应的操作指引。点击“导图”按钮，选择导入工程图。在提供的学习实例中，请选择导入“酒店消防水.dwg”的CAD文档。特别说明：（1），假如在导图过程中出现“导图犯错”的提醒，可用右键点击“导图”按钮，选择重新导入按钮。(2), 假如导入后没有图形显示，可点击下部的全显按钮。第二节 喷淋系统一，识设备由于工程类型设立的是“消防喷淋”，所以点击“识设备”系统将引导先创建和辨认喷洒头。在按提醒“框选”了要辨认的喷洒头后，将自动进入“喷洒头”辨认界面。点击“开始辨认”按钮，辨认完“喷洒头”后，点击“存布构件”按钮。二，识管线点击“识管线”按钮后，软件自动导引先选择添加“喷淋管”构件，然后选择提取要辨认的“喷淋管及规格文字”。进入管线辨认界面后，按顺序先检查“焊接”断开的线段，然后点击“智能自动断线解决”按钮进行自动断线，点击“开始辨认”按钮，自动辨认布置喷淋管。在自动辨认布置喷淋管后，点击“关闭”按钮关闭辨认管线操作界面。选中“标注规格”，在图中查看已布置喷淋管的规格。用右键点击“规格”标注项，点击“管规格检查标记”菜单，自动检查标记异常的规格。按照“闪图标”位置，查看规格设立是否对的，不对的的可选择修改。第三节 消火栓系统一， 选择设立当前系统为消防系统 用左键点击“系统名称”栏，在系统列表中选择消防系统，点击“设立”按钮。二，选择辨认提取设备材料表用鼠标右键点击“识设备”按钮，选择“辨认设备材料表”菜单。在图中按提醒选择设备图例窗口。注意，显示1字光标，是提醒选择设备表窗口第一点，显示2字光标，表达要选择窗口第二点。 三，调整辨认的设备表本实例设备表只辨认了设备符号，点击“按列标题重组表格”菜单，按规范格式重组表格。（1），删除辨认的管项目将光标移到要删除的项目行后，选择“删除当前选项”菜单。(2), 从图中选择提取设备名称先选择设备行，按住左键“框选”提取设备名后，点击提取的名称后，将用提取的设备名“替换”原有的设备名。(3), 复制项目及提取替换独立设备符号在设备表中“过滤器”的两种独立的设备符号放到了一起，要将其分开，一方面复制一个“过滤器”项目，然后在从图中提取单个“设备符号”进行图元替换。(4), 辨认布置设备及创建构件点击“辨认布置设备”按钮，将自动辨认布置设备并创建设备构件及显示符号。(5), 查看平面图添加及辨认新设备参照平图选择添加“消火栓箱”及“立管”项目替换并重新辨认“碟阀”四，辨认布置消防管用右键点击“辨认管”按钮，选择“辨认布置水管”菜单。选择添加新的管构件，并将名称加“消防”的扩展名。将辨认的默认规格设立为DN100。直接选中“焊接”及“断线”项目。五，将辨认的临时立管转为消防立管设立“消防管”为当前构件，选择“临时立管”设备，用右点击“识管线”按钮，选择设备布立管菜单，设立“设备变立管”选项，点击“确认”按钮。第四节 消防泵房及水箱间一，布置记录设备构件消防设备已在辨认图例表时创建，由于泵房设备不是很多，用“点布”设备更方便些。点击“构件管理器”页面按钮，打开构件表，在构件中选择要布置的设备，用鼠标左键点击“点数”按钮，参照平面图设备位置点布设备。二，布置消防管在构件表中选择“消防管”构件，点击“线变管”按钮，在图中选择消防管线。三，布置喷淋管在构件表中选择“喷淋管”构件，点击“线变管”按钮，在图中选择喷淋管线。第五节 工程图分层工程图分层是为了按层汇总记录工程量。一, 双击CAD图中的“图层说明文字”，在属性窗口，点击“复制文字”按钮；二，点击“图分层”按钮，在分层设立界面，选中“建新分层”，点击“指定层”栏，选择一个已有的用于新分层，点击“层名”提取分层名称，点击“确认”按钮。在图中按提醒光标选择分层图的两个角点。其它分层照此操作。三，图层参数的设立及编辑修改（1），当前层参数的设立 点击下部的图层参数按钮，将显示出图层参数编辑操作界面，在此可以修改设立“层高”，“层数”，可以修改“层名”，设立图层属性(“平面图”，“无量图”)，图层状态(“已完毕”，“正在操作”等)，也可选择“建新层”。(2), 在图层表中设立图层参数点击“层名窗口”栏，在显示出的层名列表中，修改层参数。 设立“无量图”在导入或分层的图中有些是没有工程量的(如系统图)，将没有工程量的层标记出来，可以方便进行汇总记录。操作环节是先用光标选择要修改属性的层，然后点击属性列表，选择“无量图”。 修改层名用光标选择要修改”层名”的层，点击“图层名称”标题栏四， 选择打开“层”（1）， 用层移动按钮选择打开层 在“层名窗口”的左、右两侧分别有“上移层”和“下移层”的按钮，点击“上移层” 按钮，可打开上一个层，点击“下移层” 按钮，可打开下一个层。 (2), 在层列表中选择打开“层”点击“层名窗口”打开“层列表”后，用光标选择要打开的层，点击“确认”按钮。第 六 节 检查反复构件，查看汇总明细，计算生成配件在进行完图形分层后，接下来要逐层检查并删除反复布置的构件，检查汇总明细表，计算生成有关的配件。点击“层名窗口”选择打开“一层报警，应急平面图”。一，检查自动删除反复布置的构件点击“查反复”按钮，软件将自动检查删除，反复布置的构件。 二，计算生成配件点击“配件”按钮，将显示出自动生成配件界面。点击“开始”按钮，将自动生成管线“接线盒”，自动创建“卡箍”计算表。点击自动生成的“卡箍”计算表“|图标”，可查看自动生成的“卡箍”计算表。三，检查汇总明细表点击“查明细”按钮，将打开明细表汇总界面。选中“按系统部位”，点击“汇总当前层”按钮，检查汇总的明细表。在明细表中，如发现有需要修改，调整的管线可直接进行修改调整，之后重新汇总记录。点击“菜单”按钮，选择“输出到Excel”菜单项。照此完毕，二层，三层的工程检查及调整。第七节 创建输出分层对照汇总表点击“检查与配件”下面的“创建更新分层汇总对照表”菜单在分层列表中，选择设立要汇总输出的层。点击“检查与配件”下面的“工程量分层汇总对照表”菜单,打开汇总对照表。(1), 汇总表排序汇总对照表是按名称排序输出的，点击“汇总表排序”按钮，可以自行设立输出顺序，设立的输出顺序将自动记忆，以后的对照汇总表，将自动按设立的顺序输出。(2), 汇总数据的反查查找内容可以通过点击“名称”或是“型号及规格”设立，也可以直接输入，点击“查找”按钮，将显示出汇总项目所在的层，当前层的相关构件项目将用闪图标显示。（3），汇总对照表输出到Excel点击Excel图标，可将汇总表输出到Excel。
