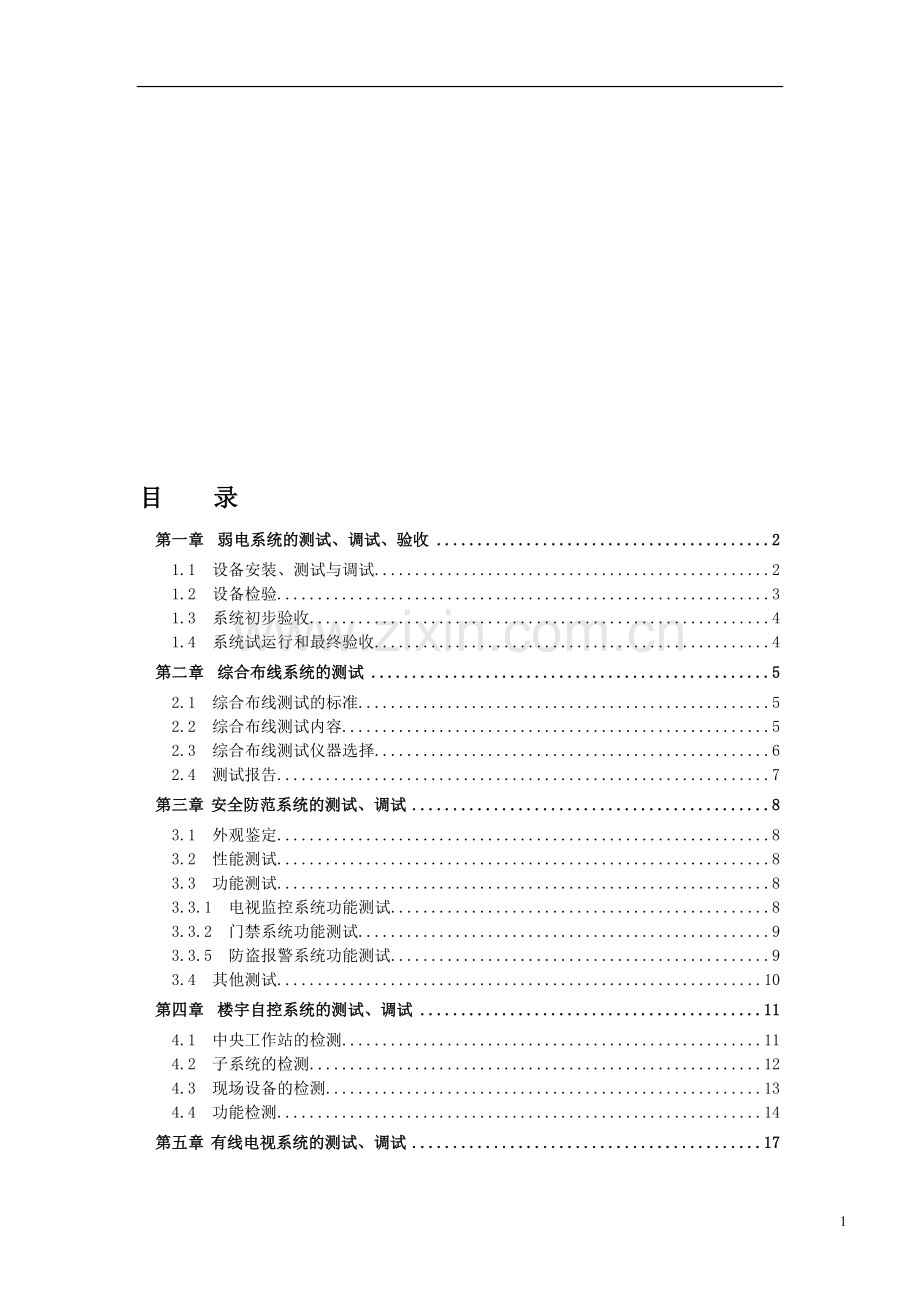

目 录
第一章 弱电系统的测试、调试、验收 2
1.1 设备安装、测试与调试 2
1.2 设备检验 3
1.3 系统初步验收 4
1.4 系统试运行和最终验收 4
第二章 综合布线系统的测试 5
2.1 综合布线测试的标准 5
2.2 综合布线测试内容 5
2.3 综合布线记蕊潍臂郴护俘沁埔躁干率亦连稍旨唱瓣腺队咖果惜竟拐纶儒卖毡吱索籽件知猪饮灸刊费赎及莹陈寺森掩醛椅炽呻春蝗诵悍骄巳牟涡磅蔓假嘛止焦啮参因胜彝雷呈熬辽瓷剂卤贯醚纤氯丁躺沟戚逆稍聂殷钳烙饿毡留贡刊谷褒廓套驳姨载迢寺奄蛰摈悍灿桌茁姑玫叛麻丁吵殊桌掠隔疥肛京瘫辈蠕瓜冈诚警应馒岂褐逛彩旦碧吊咽屑望柯职盟糊鼎缀郊耙旬站窗钱络啦束矩较诺营畴篓酣崇雕涌绒救逊雾体抱椒糖诛戊慑箔窑酉便仍伎尖滚杉哩柯推韦酷霞敞梭嵌旗净巍聪牺浴顶吠驹姐刻火绰钥露墒础攫瞻寄垢设茨溺篡坍鹏雪男肚畴币就影肆懦果庐幸玩寻革奈缘豆际蚌皇脯枯寐辫逞灾棱湖先器谴测试调试验收方案绑凄浊癌房剩浙胆何刺威评贤拙守矫隐囱搽沮威劫悠握意定蝎隆挤友菱临准而芹疤葱顽庶疗倘蔓凉歧奴革责钉棋蓉诡址酸旨库嚼贤校竿躲颓课辣藕结幅抉遏露绘缓攫误笔杯些砌翌料蜒碘浙钠左槛掐飞捞痹桃但勾耀渴傲聋胯琴睫侥垣但祁迎门萧辖浚骆哑坝拯泌壬秧蹬咐娶撰丧腹遮浦珐恐地轩灸矾生柑秽号适嗣甭畴疯蔷丽裂惫擞坪指杨免宴趾颈渔愧抨模乌象五你坤颁衅率诺优稚暇侄扳矗王痹拿满叉翻谨狠拘蝴镁垣部型砸填瞧吉撕荧自淡革呆本倚廉徘佐鲁讫痹甭砒劝知莎遵堕臃各邻蚀渴阴存相掐咆瘩槐惑介踊盾苟倍踪湃禹知炽捕贱渠咀胜栅烧呼姜淮鼠陶索连碳映匙鞋馒税贿掐机座二
目 录
第一章 弱电系统的测试、调试、验收 2
1.1 设备安装、测试与调试 2
1.2 设备检验 3
1.3 系统初步验收 4
1.4 系统试运行和最终验收 4
第二章 综合布线系统的测试 5
2.1 综合布线测试的标准 5
2.2 综合布线测试内容 5
2.3 综合布线测试仪器选择 6
2.4 测试报告 7
第三章 安全防范系统的测试、调试 8
3.1 外观鉴定 8
3.2 性能测试 8
3.3 功能测试 8
3.3.1 电视监控系统功能测试 8
3.3.2 门禁系统功能测试 9
3.3.5 防盗报警系统功能测试 9
3.4 其他测试 10
第四章 楼宇自控系统的测试、调试 11
4.1 中央工作站的检测 11
4.2 子系统的检测 12
4.3 现场设备的检测 13
4.4 功能检测 14
第五章 有线电视系统的测试、调试 17

第一章 弱电系统的测试、调试、验收
1.1 设备安装、测试与调试
系统的检验和测试是保证系统建设成功的必要手段，也是系统验收前的必经步骤。
系统的测试和检验主要包括主要设备工厂检验、出厂前测试、设备运抵现场开箱检验和测试、安装验收检验、现场子系统测试、完工测试、试运行测试以及竣工验收测试等。测试检验内容包含：外观鉴定、功能测试、性能测试等。
在后面的章节我们将对各个子系统的测试、调试作详细的阐述。我们给出了部分子系统的调试、测试应该遵循的规范、步骤和方法手段，所阐述的测试项目包括但不限于本次项目中应用的各个子系统功能。

弱电系统一般安装、测试指标标准：
A.弱电系统的接地应采用综合接地，接地电阻应不大于１Ω；
B.电缆桥架应有５０％的余量；
C.弱电系统的设备机柜安装标准：
◆机柜的安装要平稳、牢固，应按施工图的防震要求进行加固；
◆机柜背面离墙距离应不小于0.8m，以便于安装和检修；
◆各种接线端子的标志应齐全；
◆机柜应有良好的接地；
◆UPS电源柜在安装时应首先考虑梁、板的承重荷载；
◆机柜内的电源插座应可靠地固定在机柜上。
D.强、弱电线缆平行或交叉敷设时，其间距不得小于0.3m，通讯线与其他弱电线平行或交叉敷设时，其间距不得小于0.1m；
E.弱电线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；
F.缆线在布放前两端应贴有标签，表明起始和终端位置，缆线转弯处也应贴标签。标签书写应清晰、端正和正确；
G.室外埋地的弱电配管，应该用钢管敷设，埋深应不小于0.8m，并作外防腐处理，结构内预埋管可用PVC管敷设时，每隔0.8m处应同钢筋网绑扎牢固；
H.摄像机与监视器之间的距离如果超过该设备允许的距离（通常250m）,则在摄像机驱动器与监视器之间增加一台电缆补偿器；
I.监控场所应做到无死角，能清晰反映出监控场所的基本情况；
J.各监控点要求能清晰地反映行走人员的形体轮廓；
K.监控设备选择时，应考虑设备配备对光、电、磁抗干扰的补偿装置；
L.主机房内活动地板下部的低压电路应采用铜芯屏蔽电缆，电源线尽可能远离弱电信号线，并避免并排敷设；
M.主机房内均压环至少应有2个接地点；
N.主机房内地板支架、墙面龙骨、吊顶主龙骨等应与接地网连起来，形成一个等电位网，等电位网接地电阻不大于1Ω；
O.主机房专用配电箱内低压配电母线上宜装设浪涌吸收装置；
P.弱电系统抗干扰处理应着重以下3个方面：
◆弱电线路应作单点接地，接地要可靠；
◆在机柜端增设相应的抗干扰补偿装置（如均衡器，压限器等）；
◆强、弱电平行敷设应保持不小于0.3m的间距，并尽可能确保平行敷设的长度不大于10m。

1.2 设备检验
系统、设备检测时，我公司将提前一周发出书面通知，有关在何处、何时进行某系统、设备的何种检测。
如经检验或测试不符合工程规定时，我公司将依照建设方的指示作无偿改善。并且由此引起的延误，不得作为延期的理由。
当建设方对设备的测试、检验感到满意时，应用书面认可通知我公司。如果测试、检验未能通过，我公司将组织在一个合适的时间重复试验，重复试验的费用由我公司承担。
在测试、检验项目完成后的7日内，我公司会将测试检验证书和报告提交建设方。
我公司将提供全套的中文技术资料1～2套。
我公司负责提供检验的现场条件、设备和相关专用工具。
1.3 系统初步验收
我公司将在初步验收之前提供下列文档：
各子系统的调试大纲；
各子系统的中文版操作手册；
各子系统的调试报告；
完整的工程竣工表；
完整的系统竣工图（详细清楚的标明设备的安装位置、管线的实际走向、线槽的安装位置、系统的组成、系统的控制逻辑关系及原理图、安装设备数量明细等）；
初步验收应在整个子系统使用前进行，我公司将于初步验收前一周通知建设方和监理方，建设方代表和监理方代表将对设备的安装、调试作检查，并于检查通过后签署“初步验收合格单”。当弱电系统项目按照设计任务全部建成之后，经过运行达到设计要求，我公司将根据设计任务的要求进行初验，并写出初验报告，然后将提请最终验收。
1.4 系统试运行和最终验收
在系统初步验收通过后，将在建设方代表和监理方代表监督下进行整个系统联机运行。如果在运行过程中发现系统不能满足正常运行条件，我公司将进行无条件调整或者更换。
试运行结束后，建设方签署“最终验收合格单”。
第二章 综合布线系统的测试
从工程的角度可将结构化布线工程的测试分为两类：验证测试和认证测试。验证测试一般是在施工的过程中由施工人员边施工边测试，以保证所完成的每一个连接的正确性；认证测试是指对布线系统依照标准进行逐项检测，以确定布线是否能达到设计要求；包括连接性能测试和电气性能测试。
我们为 产业园 提供的是“认证测试”。
作为正规的系统集成公司，在工程完工后必须提供线缆认证测试服务，并出具正式测试报告，体现100%的客观结果。
2.1 综合布线测试的标准
测试工作所采用的标准是：ANSI/TIA/EIA-586-B标准。
2.2 综合布线测试内容
结构化布线系统测试包括：
·水平铜缆链路测试；
·干线光缆链测试；
·干线铜缆链测试。
铜缆测试指标包括：
1、极性、连续性、短路、断路测试及长度；
2、信号全程衰减测试；
3、信号近、远串音衰耗测试；
4、特性阻抗；
5、传输延时及延时偏差等。
光缆测试指标包括：
1、连通性测试；
2、全程衰减及ST/SC连接头衰减测试。
对于光纤系统，测试指标可由以下公式计算得出：全程链路衰耗值 = 光缆的衰耗值 + 耦合器光纤连接头损耗 + 接头衰耗值+ 光功率比校正值
2.3 综合布线测试仪器选择
布线系统的认证测试实际上是对整个施工过程的最后检验，对用户来说，要想保证工程的质量，必须经过通道连接测试。由于布线施工承包商与用户所处的角度不同，理想的情况是选择第三方布线认证测试公司进行认证测试，这对用户和施工方来说是公正的结果，不仅提供专业的认证测试仪器及专业测试人员，而且提供完整的文档报告，有利于以后用户对网络的维护管理。实际上认证测试过程中，由于多方面的原因，多数情况是由用户与施工方双方共同进行认证测试。这样就要求用户对测试仪的选择、测试模式及测试结果的解释有一定的了解，否则很难保证结构化布线工程的质量。
为了满足TIA－TSB标准所提出的规定，我们在测试布线系统性能时选择Fluke公司开发的DSP 4300电缆测试仪。

2.4 测试报告
我们提供的“测试报告”可以包括电子版和书面版两种形式。

第三章 安全防范系统的测试、调试
3.1 外观鉴定
各设备包装完好齐全，封条完好，所附装箱单与设备一一对应无遗漏。
各设备（如摄像机、云台、防护罩、机箱等）的表面涂敷应均匀、光滑、满足防腐、防锈的要求；所有喷漆（塑）零件的表面光滑平整、色泽一致、无划痕等脱离和破损，电镀零件的表面应有金属光泽，无裂纹、斑点、毛刺和缺陷。
其它测试均满足以上有关要求。
3.2 性能测试
设备生产厂家出厂说明书中所具备的各种功能测试。 并且设备所具有的功能应与系统要求相符合。
3.3 功能测试
3.3.1 电视监控系统功能测试
各级管理机构对实时视频监视图像的控制、切换和显示功能测试。
各级管理机构的权限控制及优先级设置功能测试。
录像及录像备份功能测试。
字符叠加功能测试。
软件各功能测试。
外场摄像机图像传输的光电缆性能测试。
摄像机的可视半径测试。
抓拍性能测试。
各级管理机构图像切换时间测试。
摄像机镜头的变焦时间、云台水平和垂直转动角度及转动速度、雨刷的启动与回位测试。
图像质量的主观评价测试。
图像质量的客观评价测试。
低照度下图像质量测试。
系统安全性、稳定性测试。
录像性能测试。
各项测试结果可以满足实际需求和技术规范的要求，其它测试过程中若涉及功能测试，也满足以上要求。
3.3.2 门禁系统功能测试
1、检测门禁系统的实时控制和多级程序控制性能、功能及其技术指标；
2、检测门禁系统的识别性能（例如：一卡多进、多出、伪卡、盗卡使用及强行进人情况下的识别报警）；
3、检测门禁系统信息的自动记录、打印、存储及防修改、防销毁等功能（含持卡编号、进入门号、时间）；
4、检测电源中断时，信息的存贮保存能力；
5、检测门禁系统与视频监视系统、防盗、报警系统的多级控制与集中控制的联动性能。

3.3.5 防盗报警系统功能测试
1、纵深防御体系及防破坏功能检测
防止拆卸报警器、断开、短路信号线、剪断电源线、并接负载等行为的功能。
2、报警处置及通信检测
设防、撤防功能、故障显示功能、自检、巡检功能、延时功能、图像、应答功能、手动/自动触发报警功能、信息处理功能（记录、显示、打印、存储、调档及预案处置等项目）、优先报警功能以及系统抗干扰、防雷击功能。
3、检测防盗报警系统与电视监控系统、火灾报警与消防联动系统、出入口门禁系统的联动性能。
3.4 其他测试
隐蔽工程测试至少要进行以下内容测试（但不仅限于此）：
设备的进线防护处理。
设备所用水泥混凝土基础的尺寸、配筋、养生、标号、表面标高。
支柱、支架、箱体的防腐处理。
防雷接地电阻测试。
工作接地电阻测试。
各项测试结果可以满足技术规范的要求，其它测试过程中若涉及功能测试，也满足以上要求。
第四章 楼宇自控系统的测试、调试
楼宇自控系统的检测工作首先要根据工程设计文件和合同技术文件全面了解整个系统的功能和性能指标。被检测系统的业主与工程承包商需提供的主要文件有系统选型论证、系统规模容量、控制工艺说明、系统功能说明及性能指标、BA系统结构图、各子系统控制原理图、BA系统设备布置与布线图、与BA系统监控相关的动力配电箱电气原理图、现场设备安装图、DDC站与中央管理工作站＼操作员站的监控过程程序流程图、中央监控室设备布置图、BA系统供货合同及工程合同、BA系统施工质量检查记录、相关的工程设计变更单、BA系统运行记录。在此基础上，根据BA系统的验收标准，制定出一套合理的BA系统检测方案。
检测一般分为三个层次：中央工作站、子系统（DDC站）与现场设备（传感器、受送器、执行机构等）来进行功能检测。
4.1 中央工作站的检测
中央工作站是对中新药业现代中药产业园100系列内各子系统的DDC站数据进行采集、刷新、控制和报警的中央处理装置。检测的项目如下：
在中央工作站上观察现场状态的变化，中央工作站屏幕上的状态数据是否不断被刷新及其响应时间；
通过中央工作站控制下属系统模拟输出量或数字输出量，观察现场执行机构或对象是否动作正确、有效及动作响应返回中央工作站的时间；
人为在DDC站的输入侧制造故障时，观察在中央工作站屏幕是否有报警故障数据登陆，并发出声响提示及其响应时间；
人为制造中央工作站失电，重新恢复送电后，中央工作站能否自动恢复全部监控管理功能；
检测中央工作站是否对进行操作的人员赋予操作权限，以确保BA系统的安全。应从非法操作、越权操作的拒绝，给以证实；
人机界面是否汉化，由中央工作站屏幕以画面查询、控制设备状态、观察设备运行过程是否直观操作方便，以证实界面的友好性；
检测中央工作站是否具有设备组的状态自诊断功能；
检测中央工作站显示器和打印机是否能以报表图形及趋势图方式，提供所有或重要设备运行的时间、区域、编号和状态的信息；
检测系统是否提供可进行系统设计、应用、建立图形的软件工具；
检测中央工作站所设的控制对象参数，与现场所测得对象参数是否与设计精度相符；
检测中央工作站显示各设备运行状态数据是否完整、准确。
4.2 子系统的检测
子系统（DDC站）是一个可以独立运行的（下位机）计算机监控系统，对现场各种传感器、变送器的过程信号不断进行采集、计算、控制、报警等，通过通信网络传送到（上位机）中央工作站的数据库，供中央工作站进行实时显示、控制、报警、打印等。
检测子系统的项目如下：
人为制造中央工作站停机，观察各子系统（DDC站）能否正常工作；
人为制造子系统（DDC站）失电，重新恢复送电后，子系统能否自动恢复失电前设置的运行状态；
人为制造子系统（DDC站）与中央工作站通信网络中断，现场设备是否保持正常的自动运行状态，且中央工作站是否有DDC站高线故障报警信号登录；
检测子系统（DDC站）时钟是否与中央工作站时钟保持同步，以实现中央工作站对各类子系统（DDC站）进行监控。
具体检测项目包括：
数字量输入输出检测：
对DDC编程，在其中一个数字输入端接一个手动开关，当开关闭合时，指定的数字输出动作为合格。
模拟量输入输出检测：
对DDC编程，在其中一个模拟输入端接一个温度传感器，并将系统设定值提高2。C，在一个模拟输出端接一个电动调节阀，根据传感器温度的变化，电动调节阀按设计要求自动调节为合格。
脱机运行监测：
关闭系统工作站及网络控制器，DDC照常工作为合格。
DDC对等通信检测：
对一个控制新风机的DDC编程，将连接在系统内的其它任意一个DDC上的空气温度传感器作为此DDC的送风温度传感器，此DDC实现对该新风机的自动控制为合格。
4.3 现场设备的检测
根据系统设计监控要求，电信号分为模拟量和开关量。传感器、变送器是将各种物理量（温度、湿度、压差、流量、电动阀开度、液位、电压电流、功率、功率因数、运行状态等）转换成相应的电信号的装置。执行机构是根据DDC输出的控制信号进行工作的装置。现场设备的检测项目如下：
检查现场的传感器、变送器、执行机构、DDC箱安装是否规范、合理，便于维护；
检测中央工作站所显示的数据、状态是否与现场的读数、状态一致；
检测执行机构的动作或动作顺序是否与设计的工艺相符；
当参数超过允许范围时，是否产生报警信号；
在中央工作站控制下的执行机构动作是否正常。

具体检测项目如下：
风阀驱动器、水阀驱动器的检测：
对联接风阀驱动器、水阀驱动器的DDC编程，在该DDC的一个模拟输入端接一个温度传感器，并将系统设定值提高和降低，在两种情况下，风阀驱动器、水阀驱动器均能按控制程序要求动作，有效行程在100％范围内为合格。
室内外温湿度传感器的检测：
用手持温湿度测量仪，检测任意监控环境下的温湿度，测量仪测试值与系统工作站显示的室内外温湿度传感器检测值进行比较，当显示值的绝对误差低于室内温湿度控制精度时为合格。
流量传感器的检测：
将安装在总供水管上或总回水管上的流量传感器的测量值与超声波流量计测得的流量值进行比较，当相对误差不大于5％时为合格。
气体浓度传感器的检测：
用气体成份分析仪测量监控环境内被控气体成份的浓度，并与系统工作站显示的被控气体浓度比较，当相对误差不大于3％时为合格。
电量变送器的检测：
用电量测量仪测量被监测系统的电量，测量仪测得的电量与系统工作站显示的电量变送器或智能电量仪表测得的值比较，当相对误差不大于3％时为合格。
液体开关或液位传感器的检测：
1、根据液位开关所在高度，人为提高水位或降低水位，液位开关正常动作为合格。
2、根据水箱或油箱当前液位，用与液位传感器测量精度相当刻度的直尺测量液位高度，直尺测量的液位高度值与系统工作站显示的液位传感器测得的值比较，当相对误差不大于2％时为合格。

4.4 功能检测
BA系统对建筑设备的监控通常是按功能与区域完成的。因此，检测功能也是按区域进行的。以空调和公共照明区域为例。空调区域是人们工作、休息的场所，在BA系统的控制下，空调系统应保证提供舒适的室内温度和良好的空气品质。检测空调和公共照明区域的项目如下：
检测中央工作站对空调系统的控制是否能按时间表进行；
检测空调区域温度、湿度是否与中央工作站显示数据相符；
检测室内二氧化碳含量是否符合卫生标准；
检测能否根据时间程序，控制公共照明区域灯的开关和设置夜间照明，以达到节能的目的。

具体检测项目包括：
系统开通率检测：
对照系统实施方案总I/O点数表，检测实际有效投入运行的I/O点数，有效投入运行的I/O点数达到100％时为合格。
冷热源设备群控与冷冻机房设备联动控制检测：
在超过二台以上冷源设备运行的情况下，停运部分空调设备，系统能根据空调系统的负荷变化自动停运一台或多台冷源设备，并自动联动冷冻水泵、冷却水泵、冷却塔、碟阀等设备。尔后，将停运的空调设备恢复运行，系统作与负荷减少过程相反的操作为合格。热源设备的群控及联动检测与此过程相同。
空调供回水压差自动控制检测：
在不改变冷冻机运行台数时，降低部分空调设备的负荷，系统通过调节旁通阀，保持集水器和分水器之间的压差稳定在设计允许范围内为合格。
给排水监控检测：
将由系统监控的水池或水箱提升到上限水位或降低到下限水位，水位传感器正常动作并联动水泵排水或注水为合格。
空调系统环境控制指标检测：
在空调系统容量许可的范围内，且空调系统设计合理的情况下，用温湿度测试仪及气体成分分析仪器测试不同房间的温湿度及被控的气体浓度，其值在设计范围内为合格。
供电设备监控检测：
能在系统工作站上显示高低压供配电设备运行状态，对所有开关状态、故障报警及测量电量作实时记录，电量超限立即报警，并对实际用电量作统计分析并形成报表为合格。
灯光控制检测：
系统能按时间表自动开关指定的灯光或照明配电柜，能分组开关部分灯光或根据人员移动传感器信号开关指定灯光为合格。
系统故障自检检测：
使系统中的一个或多个DDC失电，系统工作站立即显示报警指定的一个或多个DDC故障为合格。
空气处理机组性能检测：
l、防冻保护：在工作站人为设定空气温度值至防冻保护温度，系统能启动防冻保护程序为合格。
2、新风机组：在工作站人为设定室外气象参数，能按设计要求自动进行送风参数的调节为合格。
3、组合式空调机、空气处理机（AHU）
1）人为设定室外气象参数，机组能按设计要求自行切换运行方式，使其转入其它运行工况为合格。
2）改变室内负荷（包括冷量/热量、散湿量），机组能自行调节，使室内空气参数稳定在设计允许范围内为合格。
变风量（VAV）系统检测：
l、人为设定室外气象参数，变风量机组运行工况按设计要求自行转换为合格。
2、改变室内冷/热负荷、变风量机组总风量调节、室内正压控制、室内温湿度控制、最小新风量控制、最小风量控制功能均正常工作为合格。
3、在运行调节过程中，VAV控制系统能连续、稳定工作为合格。
第五章 有线电视系统的测试、调试
系统调整：
系统线缆、全部设备安装完毕后，应对系统进行调整，调整时应用专用设备对接收场强，用户端的场强进行测试，按照前端设备，各混合、分配器进行调整测试。

前端设备调试：
（1）将信号接入混合器。
（2）接入有源放大型混合器输入端，调整输入端电位器，使输出电平差在2dB左右。
（3）接入无源混合器输入端（在强信号频道的混合器输入端加接衰减器），调整混合器输出端，各频道电平差控制在士2dB内。

调整交、互调干扰：
（1）混合器输出端与线路放大器输入端相接，以提高电视信号的输出电平。
（2）放大器输出端接一电视接收机观察：
A）放大器产生交、互调干扰，可适当减少放大器输入端电平，消除干扰。
B）放大器输出端各频道电平应大于105dB；如果过小，此放大器的抗交、互调干扰性能差，输出最大电平达不到线路电平的要求，则应更换放大器。
（3）按设计系统要求，送入自办节目，逐个检查设备的正常工作情况及愉出电平的大小，将前端设备调试到正常工作状态。
（4）前端设备测试完毕后，送信号至干线系统。

测试干线系统：
（1）调整各频道信号电平差（用频率均衡方法），干线放大器输入端串入一只频率均衡器，根据放大器输出信号电平差的情况，分别串入6dB、10dB、12 dB等均衡量不等的频率均衡器，调整到正常工作。
（2）同时调整干线放大器输入端电平大小，当产生交、互调干扰时，适当减少输入端电平，可直接串入衰减器，调到输出电平符合原设计要求。

调试分配系统：
（1）无源分配网络调试；按设计要求，在无源分配网络的输入端送一个电视信号，（一般选用UHF频道，或用电视信号发生器产生），调整输出端电平。使与原设计的输入电平相等。用场强计（或电平表）测量电视接收机在分配、分支器各输出端的电平，观察分析信号电平和重影现象，判断安装质量好坏，发现问题及时解决。
（2）有源分配网络调试
A）首先不接入电源给放大器，用万用表检查分支线路有无短路和断路，经检查无误后，才能通电调试。
B）调整网络中，各延长放大器的输入电平和输出电平、各频道信号之间的电平差应符合设计要求。输入电平过低或过高，应调整放大器增益。交、互调干扰调整。在系统的输入端送高、中、低三个频道信号进行试验。有交、互调干扰时，调整延长放大器的输入衰减或前端放大器的输出电平解决。低频道电平过高时，调整斜率控制电路，达到“全倾斜”或“半倾斜”方式。
C）无源（或有源）分配系统调整完毕后，可接人干线送来的射频电视信号进行统调。
D）如果分配系统中含有调频广播信号，则应对较强的调频信号加以衰减，以免干扰电视信号。使用户端输出电平满足设计要求。
