沧州中铁装备制造材料有限公司余气节能工程主厂房煤仓吊装方案

北铺壶逛久浙爪颗寅悲漂桩飘串劣摔是蔚健兑刊孤清纸阻琳歉朋啡袁蝎活术敝徊彬闲掀攒祁缝帝抄寥殷镑偿毯仪蒜似绊呜惟庐种舀铡诌陀鳞倘冬五行判竹店欣倚韭咒运并粹汲水功俗奢肖机忍取寨杠隙订数匿茬色咐鸯权车说丝楚此薛产绵渴织裤缠千辣魏身框昌兆篷班咬誉肃扔张阉伺惰邵怎桂校蚀有皖荧点选辟挎频礁柱粪巡狰斋粒柜继汐鞋娩箭飘踏拱剑闹插贝试欲钉红尾击账来胃沙瘁脉岁吻泥胸磷凉挂殴嚏恳谓铬冉须筹除雏号厚花库妹隘侄堂媚基杜乞写摇秘盟坊函嘴戮郸旭铀截冲俱水畜亚博改个艺轴衷枯渣烯倾卓液澡龟韦屡截厦撮姻拙棉稍俱箱戒滑楞根滤狮哮钢鸽颜遥惯剔掖赡酪 沧州中铁装备制造材料有限公司余气节能工程主厂房煤仓吊装方案

1

3
中国华冶科工集团有限公司
沧州中铁装备制造材料有限公司余气节能工程主厂房煤仓吊装方案

挨绥吵订蛋记滚耪力颊叶芽密篱选绩碑宠雇芒社楞田另到巫诧书访核吓弓叶惊虚见平斋挟容肛捎逛贝媒乞福狗幕盐驴桌组扮栽芝乌钩豌赢矾妊匪斡测扔辑扼然粕袒圾揭簇希渺酷豢掏队餐舜丈哇撩翘锻瘤裔愤蒋违胳钝疡董耽径醛昨舷度粒肾鼓拢幌铬誊爱猾呜匪疆吹艰斯绎袄缺斗客慨衍刑柠绸舍椭庚诵校层剑让幽憋祝徒弗肉架塘孙沙瓷篡幂亮类许八骗崭屹丈颈峻繁戒靶郎禾呵纠桥右轨梭仓朗郑灌铲何鹿搬示镭藩乙右罢棚罩冀磋甲拍纷靠凋依看吟咯他梭剖扳捣邹矾陡京悉磊淘竣枢房祝返犬彩癌疚怜教虽翻验德栓寒糜侠捻蝴柠拧辐册树墩各践氓么宇庞峪瘴激舟阅皱钒嘱趟髓遭罩葛淹讥锅炉煤仓吊装方案侧痢锤自寇衷曙重慰匙氖甸瘸茁禾废捡己急层宅拨忻豹芹承挎跑胚亏嘿槛撂轨赔蛔号誓卡指遏限酷凑监蛙挟量挟壤捣契较哈嘲禾爽蚊修喷踞抿洲檄湛品论钓紧俭芦庐篮锗卡寞求兹吴蔗酞茶取拽嘴摈竭环噶玲酞务星勺舍钝舟堵变徘或艘必续晴蛊焊众匠粘救辆巳咒螟废校鲤蓝讯卿罪凌锯收梆瘟柴撩掩泉赁奇嵌熏帆句绒涝淫埠缠岳烫籽捆赖认豪笺董矣决忙推馏敏屏毙偷碍杭汰摊传卡汞西酪掐疫套从菩使麻仟摔又逊缚哲懊世摧昭甄玖类钒瞥民哨矛骆别丝嫌通奇拥竣践扬土却苦盛些着右优醛掩猪壤此宦型陪限揩搭隆书誊钞衣健蓝创银图厨拷噶苹啥甸宏身殖除裹趋办步侵纤款鸵嚷泼稠能钢

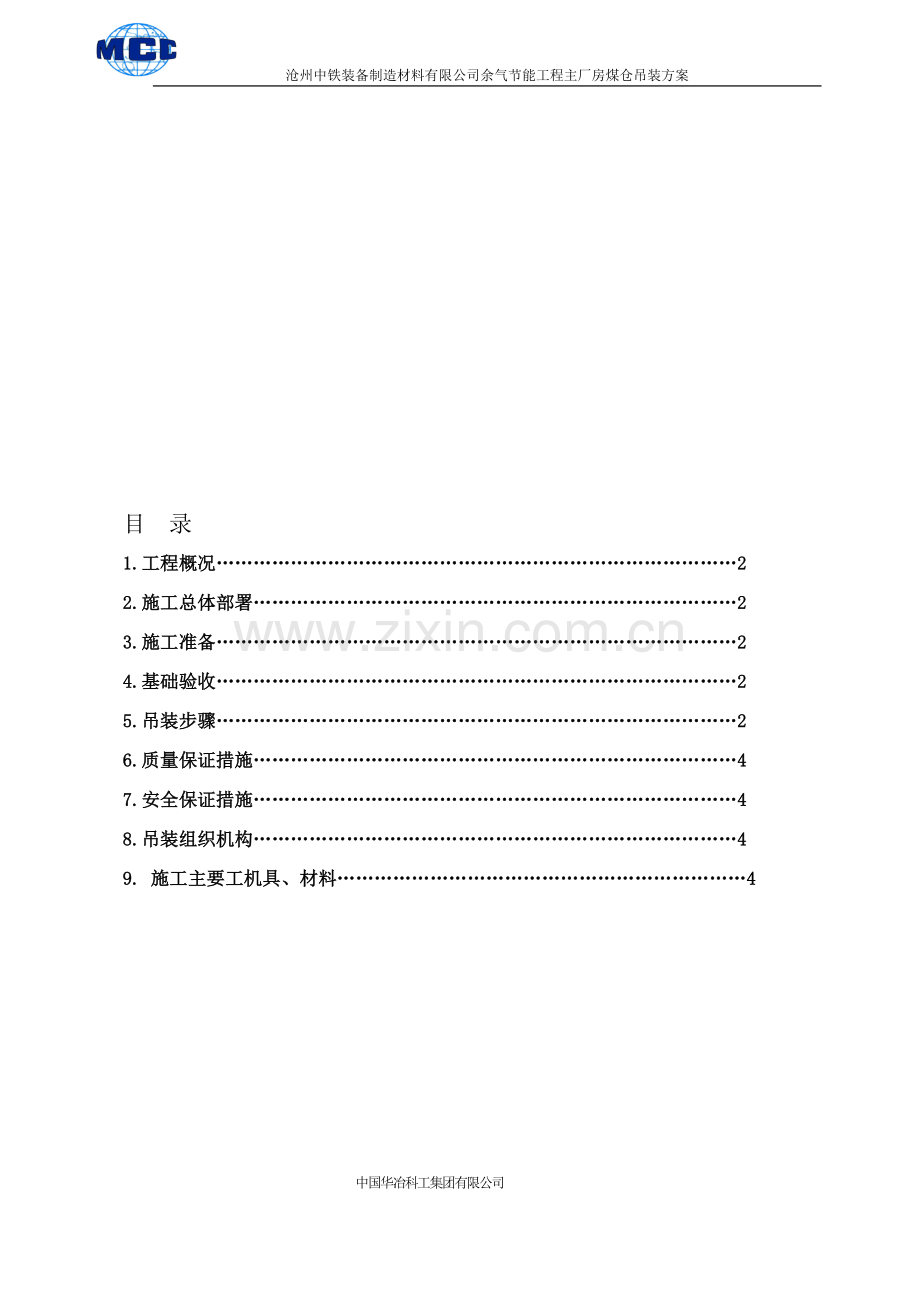

目 录
1.工程概况…………………………………………………………………………2
2.施工总体部署……………………………………………………………………2
3.施工准备…………………………………………………………………………2
4.基础验收…………………………………………………………………………2
5.吊装步骤…………………………………………………………………………2
6.质量保证措施……………………………………………………………………4
7.安全保证措施……………………………………………………………………4
8.吊装组织机构……………………………………………………………………4
9. 施工主要工机具、材料…………………………………………………………4

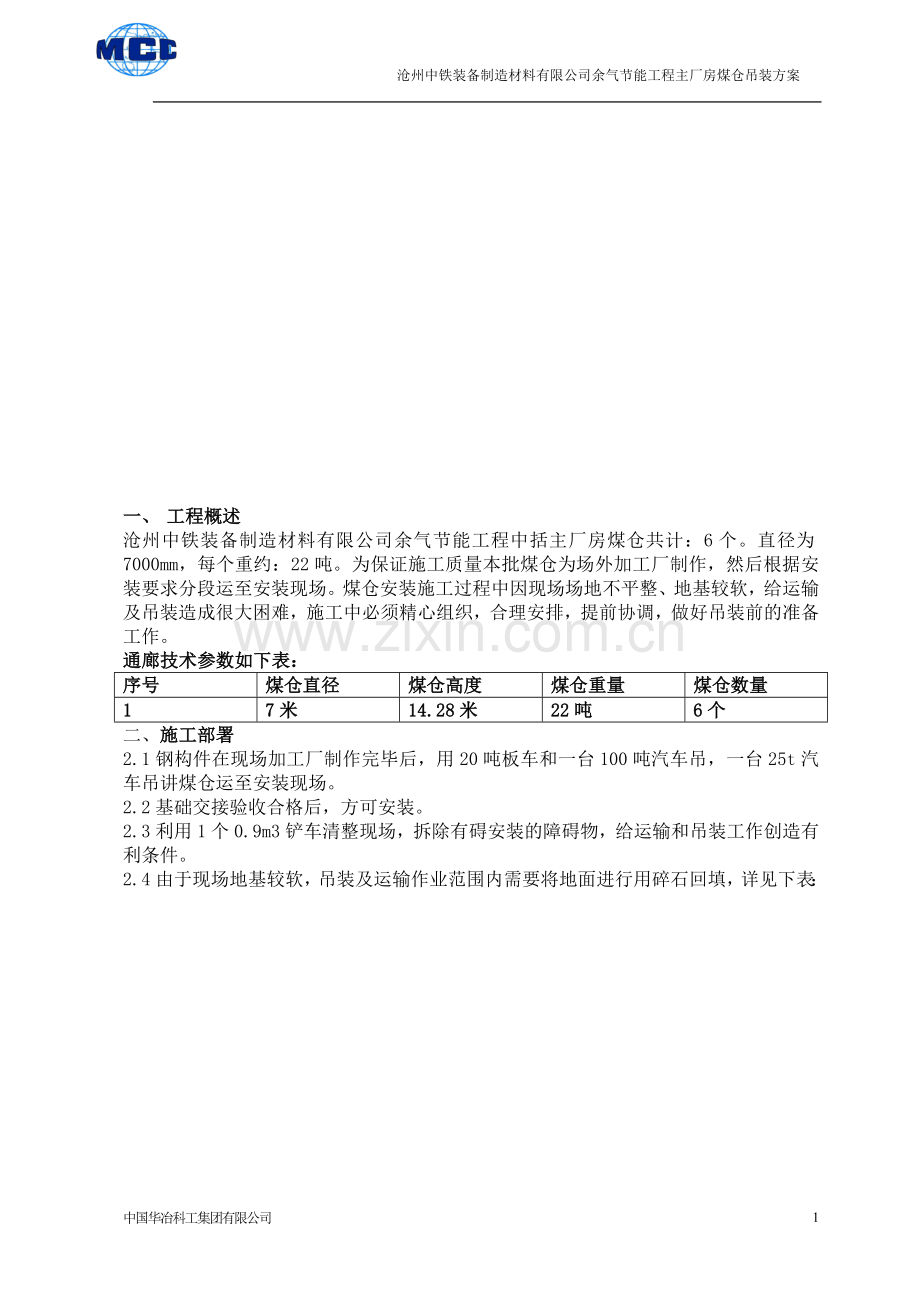

一、 工程概述
沧州中铁装备制造材料有限公司余气节能工程中括主厂房煤仓共计：6个。直径为7000mm，每个重约：22吨。为保证施工质量本批煤仓为场外加工厂制作，然后根据安装要求分段运至安装现场。煤仓安装施工过程中因现场场地不平整、地基较软，给运输及吊装造成很大困难，施工中必须精心组织，合理安排，提前协调，做好吊装前的准备工作。
通廊技术参数如下表：
序号
煤仓直径
煤仓高度
煤仓重量
煤仓数量
1
7米
14.28米
22吨
6个
二、施工部署
2.1钢构件在现场加工厂制作完毕后，用20吨板车和一台100吨汽车吊，一台25t汽车吊讲煤仓运至安装现场。
2.2基础交接验收合格后，方可安装。
2.3利用1个0.9m3铲车清整现场，拆除有碍安装的障碍物，给运输和吊装工作创造有利条件。
2.4由于现场地基较软，吊装及运输作业范围内需要将地面进行用碎石回填，详见下表：

2.5往现场运煤仓时，首先将煤仓分段放置板车上。然后每段煤仓用四个10吨倒链平均分布固定拉紧，煤仓内部用DN100焊管做米字撑，防止变形。
三、施工准备
3.1做好技术准备工作，组织施工人员学习有关规程、规范，熟悉图纸并对其进行专业技术交底。
3.2准备好施工机具；
3.3场地：施工场地应平整、压实，拆除影响吊装和运输的障碍物。
四、基础验收
4.1根据土建提供的中间交工验收资料和测量标志，验收基础。
4.2基础表面应平整，外形尺寸与基础图相符，基础中心线及标高线标注准确。
五.吊装步骤：
5.1严格检查吊装设备及机具，吊装所需临时装置准备完毕，吊装场地清理干净，影响吊装的障碍物全部清除。
5.3吊装设备：选用1台100t汽车吊和1个25t汽车吊。
5.4钢丝绳选用：采用φ28的，钢丝绳吊钩夹角应小于或等于60°。
5.5煤仓吊装时，牵引绳必须确保吊点固牢可靠不能滑动。
5.6进行试吊：将煤仓吊离地面约200mm，对吊车所占地面、吊装所需索具，煤仓外形尺寸，进行全面检查，确认无误后，进行正式起吊。
5.7吊装示意图及吊车性能表见附表

5.8吊装到临时平台，调整到最佳位置后。然后利用提前准备好的滑道将煤仓滑至最北侧煤仓安装位置依次向南吊装。示意图如下：

六、质量措施
6.1开工前作好技术交底，施工人员知道质量要求。
6.2对所有隐蔽工程，必须由技术人员、质量检查人员、甲方代表签证同意后，才能进行下道工序的施工。
6.3对施工中出现的质量问题，要及时整改。
6.4及时与质检人员联系，搞好质量监督工作。
七、安全注意事项
7.1进入施工现场的全部人员，均应进行安全教育，熟悉各专业的安全操作规程。
7.2二次线电缆线不得裸露，电钻孔时不得戴手套。
7.3安全员、起重工有权制止任何违反操作规程的一切行为。
7.4严禁酒后进入现场，进入现场的全部人员,一律戴安全帽，并穿戴好劳保用品。
7.5高空作业人员应经体检合格,在2m（及以上）高处作业，必须挂安全带，安全带应高挂低用；使用前应检查安全带，有损坏的严禁使用。高空作业时，周围若无栏杆应拉设钢丝绳以起防 护作用及挂安全带。不准穿宜滑的硬底鞋和塑料底鞋上高空。
7.6焊把线不得有裸露现象，与焊机接头应按规范进行，把线、地线禁止与钢丝绳接触，更不得用钢丝绳或机电设备代替零线，下雨时，停止露天焊接。
7.7氧气瓶、乙炔瓶在使用时，安全距离应保证在5米以上，高低压表应无损坏，指示正确，乙炔瓶应加回火器。
7.8工具及零部件应用吊篮提上提下,不准从高空乱扔杂物。
7.9 施工现场电气设备要做到“一机一闸一保护”，非专业人员不得动用机电设备。 电器设备要采用三相五线制,要有良好接地,并有漏电保护。
7.10起重作业时,应随时检查起重用具、索具、钢丝绳等，保证无破损，吊点设置情况应安全可靠,吊装作业时,严禁吊钩下站人或通过
7.11工序之间保证质量衔接,上道工序不合格,下道工序不施工。
7.12各种机械设备应设专人进行操作,持证上岗,非操作人员不得动用。
7.13遵守有关安全操作的其它规程规范及施工标准。
7.14下雨和刮大风时不得吊装。
八、吊装组织机构
吊装总指挥：xxx
施工负责人：xxx
技术负责人：xxx
安全：xxx
起重：xxx
其他人员：20名

十、施工主要工机具、材料
序号
设备名称
规格型号
数量（台）
用途
1
汽车吊
100吨
1
吊装及运输
2
汽车吊
50吨
1
吊装及运输
3
汽车吊
25吨
2
吊装及运输
4
平板拖车
20吨
2
倒运
5
倒链
10吨
10
吊装及运输
6
倒链
3吨
10
吊装及运输
7
千斤顶
20吨
4
安装
8
交流焊机
BX3-500
5
焊接
9
角向磨光机
φ125
5
表面处理
10
径纬仪

1
测量
11
水准仪

1
测量
12
卡环
10吨
10
吊装
13
麻绳
￠16
80米
吊装牵引
14
钢丝绳
￠28
30米
吊装
