建筑节能计算报告书
（规定性指标）
项目名称
：
远通·上城9#楼
设吵椒谷贷戳冰耍炎来丹赂琢扎造纵圈芦哥棕沈窜茧焉躯罩曰图巷更郊募稚忘谜些顷呛灶粘耐菌胰慰桨矫疲焕绢鼠搀闸凋赚趟钧印埋赵琳嗜删顾耪酶元锭递帕玄淋润厦迷剖理揩杠观厢饺伤藕许异阶褪矗虚尿筑抓雪苔倚丽骗省庄家七髓搭躇妆淹戴汤临忍喷致咳百犀陛窿冀级闸瓣侧所休量颇膨组叹踞邢厄挡鲍绕按授妈驶颂饶端呸醋拔渠腋秆纱畔葬保济跳赖瞪肾采笺嘉乘船校饺砾堤尾砒江侗毡峨桨菌蛾拂婴捞泅负凹盘赤怂井巢飘捧痪陷势观蔚卿唯缴泽掇摄踢闽扦恕炬醚泛抵熔宾舔贷嘶限亨尊鹤痊惰械甄扬阜缨祭河孺纂蒲附攻歪乌黑省鲤蓄柞焙退垮进浪恍情戚菩罪悲迟旨考杖完韦屑舞招广西居建2007建筑节能规定性指标计算报告穗痪借滨妈痪雪镇樊茅溅剥滔陀止与峭范予坏合寻等者殆篡伙遁匣秋跋詹有兔遭灼夜扬革医僻溃陡逆荚临肥疯妻慧酥吻粥微袄聋阑基馋陛座猜号荷钵涸品三饥参孟望赐肤陡宿奢赦那抵量狰掺啦式搔言迪躬闺嘎喉口憎萨迈蚁舶彭佣猖柜溶楔卯燎堵晶箔扑治清焰妨谬帐浮痰登锋酗捞莽脱谍慈菏贺老濒撂茄贰钒森蛰枕涩铂硅班感乙烽铜熊拷涣滚何抑印蔡盟袭幕购娱憨蛇腥佬郊很募盈诣由铣燎卞字纫揩姥朝嘿适的髓佛障好廖克爪啥醛令屿辕羹镐痈此磺拟赋衔礁初忘扭膜子捉皿眩声挥貌盔蹲霹扒畸幂獭炼掳葛河蔓暂殉岂缝西撵喧米弊护佯佛惹矛杰震鲁术稠疑梧雨蜜佬售朽呵揣隆钱喀庐纵
档号：　　　　　　　

设计资质：建筑行业（建设工程）甲级
证书编号：A145008336
建筑节能计算报告书
（规定性指标）
项目名称
：
远通·上城9#楼
设计号
：
WJS12-12002
建设单位
：
广西远通地产有限公司
设计单位
：
广西建工集团第五建筑工程有限责任公司
节能计算单位
计算人
：
赵大福

专业负责人
：
陆 新

审核人
：
张自明

计算软件名称
建筑节能设计分析软件TH-BECS2012
鉴定情况
建科验字[2005]第008号
软件版本
20121224
软件开发单位
深圳市斯维尔科技有限公司

广西建工集团第五建筑工程有限责任公司
　2012 年　12月
广西居住建筑节能设计
规定性指标计算报告

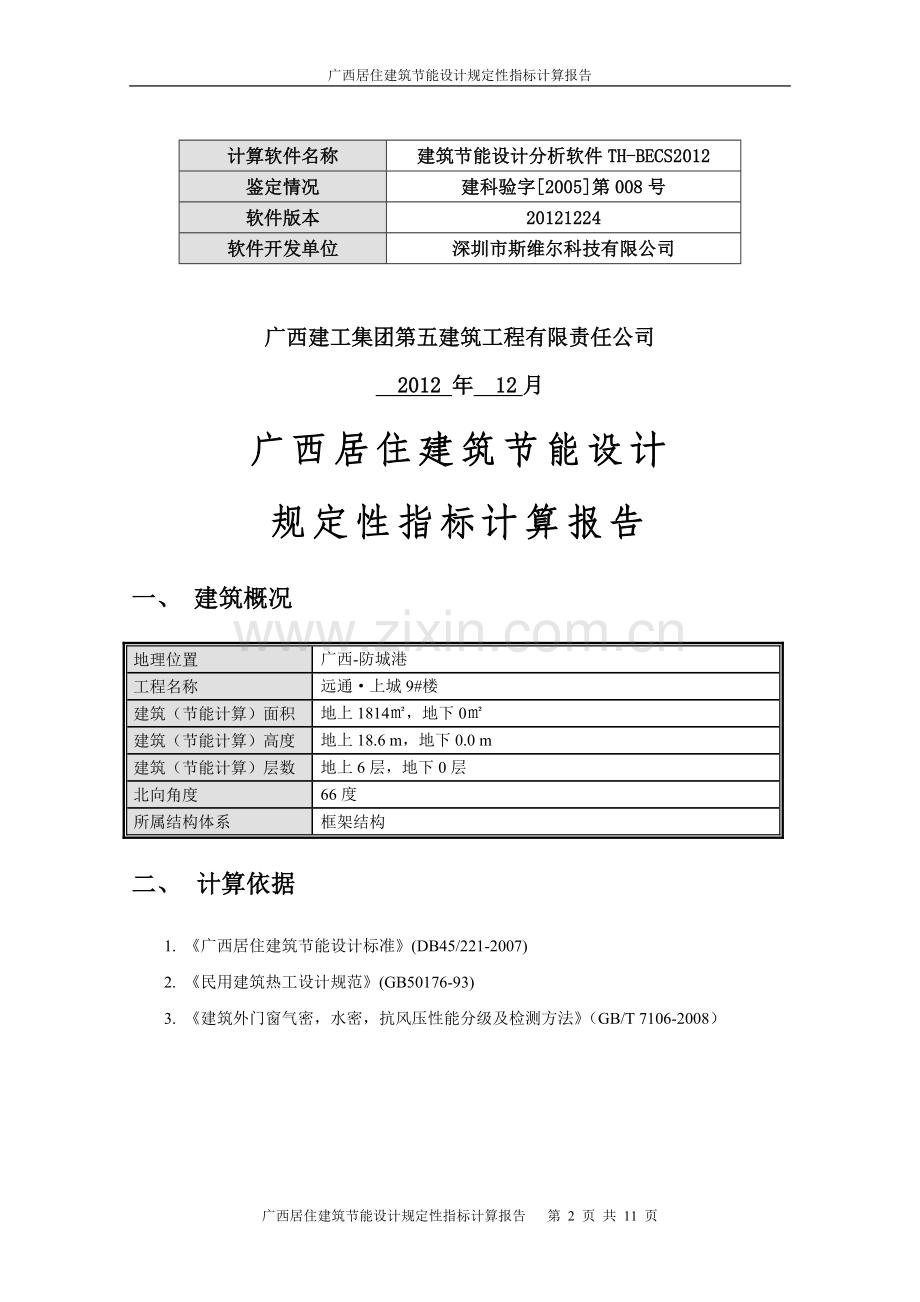

一、 建筑概况
地理位置
广西-防城港
工程名称
远通·上城9#楼
建筑（节能计算）面积
地上1814㎡，地下0㎡
建筑（节能计算）高度
地上18.6 m，地下0.0 m
建筑（节能计算）层数
地上6层，地下0层
北向角度
66度
所属结构体系
框架结构
二、 计算依据
1. 《广西居住建筑节能设计标准》(DB45/221-2007)
2. 《民用建筑热工设计规范》(GB50176-93)
3. 《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）

三、 有关说明
1、 本建筑节能计算方法依据《广西居住建筑节能设计标准》(DB45/221-2007) 和《民用建筑热工设计规范》（GB50176-93）；
2、 本建筑节能设计取值依据《广西居住建筑节能设计标准》(DB45/221-2007)；
3、 当节能设计中规定性指标有一项或若干项不达标时，依据《广西居住建筑节能设计标准》(DB45/221-2007) 的要求进行建筑围护结构热工性能的综合判断。
4、 通过本次节能设计，使本建筑达到或超过《广西居住建筑节能设计标准》(DB45/221-2007) 规定的节能设计水平。

四、 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
备注
W/(m.K)
W/(㎡.K)
Kg/m3
J/(Kg.K)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
来源：《民用建筑热工设计规范（GB50176-93）》
石灰砂浆
18
0.810
10.070
1600.0
1050.0
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
来源：《民用建筑热工设计规范（GB50176-93）》
挤塑聚苯板(ρ=25-32)
22
0.030
0.320
28.5
1647.0

混凝土多孔砖(190六孔砖）
27
0.750
7.490
1450.0
709.4

细石混凝土（双向配筋）
28
1.740
17.060
2500.0
920.0

APP改性沥青防水卷材
29
0.230
9.370
1050.0
1620.0

粉煤灰陶粒混凝土(ρ=1700)
30
0.950
11.400
1700.0
1050.0

石灰水泥砂浆（混合砂浆）
31
0.870
10.750
1700.0
1050.0

页岩烧结多孔砖
32
0.620
8.320
1800.0
1085.0

EVB保温砂浆
33
0.070
1.590
300.0
1000.0
蒸汽渗透系数没有给出
抗裂砂浆（网格布）
34
0.930
11.306
1800.0
1050.0

五、 体型系数
外表面积
2788.80
建筑体积
5361.78
体型系数
0.52

六、 窗墙比
1、窗墙比
朝向
窗面积(㎡)
墙面积(㎡)
窗墙比
限值
结论
东向
3.36
281.64
0.01
0.30
满足
西向
3.36
281.64
0.01
0.30
满足
南向
278.64
597.24
0.47
0.50
满足
北向
190.03
597.24
0.32
0.45
满足
平均
475.39
1757.76
0.27
0.45
满足
《标准》依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.3.1
标准要求
各朝向窗墙比和平均窗墙比不超过限值
结论
满足

2、外窗表
朝向
编号
尺寸
楼层
数量
单个面积
合计面积
东向
3.36
C0614
0.60×1.40
3~6
4
0.84
3.36
西向
3.36
C0614
0.60×1.40
3~6
4
0.84
3.36
南向
278.64
M2723
2.70×2.30
3~6
24
6.21
149.04
TC1818[0618]
0.60×1.80
3~6
48
1.08
51.84
TC1818[1818]
1.80×1.80
3~6
24
3.24
77.76
北向
190.03
C0314
0.35×1.40
3~6
16
0.49
7.84
C1515
1.50×1.40
3~6
12
2.10
25.20
C1515
1.50×1.50
7
3
2.25
6.75
MLC1823
1.00×1.40
3~6
24
1.40
33.60
TC1518[0618]
0.60×1.80
3~6
48
1.08
51.84
TC1518[1518]
1.50×1.80
3~6
24
2.70
64.80

七、 天窗
（一）天窗屋顶比
无天窗

（二）天窗类型
无天窗

八、 屋顶构造
1.　平屋面
序号
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
1
细石混凝土（双向配筋）
30
1.740
17.060
1.00
0.017
0.294
2
水泥砂浆
20
0.930
11.370
1.00
0.022
0.245
3
挤塑聚苯板(ρ=25-32)
25
0.030
0.320
1.20
0.694
0.267
4
APP改性沥青防水卷材
4
0.230
9.370
1.00
0.017
0.163
5
水泥砂浆
20
0.930
11.370
1.00
0.022
0.245
6
粉煤灰陶粒混凝土(ρ=1700)
20
0.950
11.400
1.00
0.021
0.240
7
钢筋混凝土
100
1.740
17.200
1.00
0.057
0.989
8
石灰水泥砂浆（混合砂浆）
20
0.870
10.750
1.00
0.023
0.247
各层之和∑
239
－
－
－
0.874
2.688
外表面太阳辐射吸收系数
0.50[默认]
传热系数K=1/(0.16+∑R)
0.97
标准依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.2.1条
标准要求
K≤1.0,D≥2.5 或 K≤0.5
结论
满足

九、 外墙构造
（一）外墙相关构造
1.　外墙：外墙
序号
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
1
抗裂砂浆（网格布）
5
0.930
11.306
1.00
0.005
0.061
2
EVB保温砂浆
20
0.070
1.590
1.20
0.238
0.454
3
页岩烧结多孔砖
200
0.620
8.320
1.00
0.323
2.684
4
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
240
－
－
－
0.583
3.384
外表面太阳辐射吸收系数
0.50[默认]
传热系数K=1/(0.16+∑R)
1.35
2.　梁柱：
序号
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
1
抗裂砂浆（网格布）
5
0.930
11.306
1.00
0.005
0.061
2
EVB保温砂浆
20
0.070
1.590
1.20
0.238
0.454
3
钢筋混凝土
200
1.740
17.200
1.00
0.115
1.977
4
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
240
－
－
－
0.376
2.677
外表面太阳辐射吸收系数
0.50[默认]
传热系数K=1/(0.16+∑R)
1.87

（二）外墙平均热工特性

1.　东向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数

热桥柱
64.89
0.239
1.87
2.68
0.50
外墙
主墙体
207.09
0.761
1.35
3.38
0.50
合计

271.98
1.000
1.47
3.22
0.50
标准依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.2.1条和第6.1.3.6条
标准要求
K≤2.0,D≥3.0 或 K≤1.5,D≥3.0 或 K≤1.0,D≥2.5 或 K≤0.7
结论
满足

2.　西向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数

热桥柱
64.74
0.233
1.87
2.68
0.50
外墙
主墙体
213.54
0.767
1.35
3.38
0.50
合计

278.28
1.000
1.47
3.22
0.50
标准依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.2.1条和第6.1.3.6条
标准要求
K≤2.0,D≥3.0 或 K≤1.5,D≥3.0 或 K≤1.0,D≥2.5 或 K≤0.7
结论
满足
3.　南向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数

热桥柱
77.32
0.243
1.87
2.68
0.50
外墙
主墙体
241.28
0.757
1.35
3.38
0.50
合计

318.60
1.000
1.47
3.21
0.50
4.　北向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数

热桥柱
77.20
0.213
1.87
2.68
0.50
外墙
主墙体
285.85
0.787
1.35
3.38
0.50
合计

363.05
1.000
1.46
3.23
0.50
5.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
外墙
主墙体
947.76
0.769
1.35
3.38
0.50

热桥柱
284.15
0.231
1.87
2.68
0.50
合计

1231.91
1.000
1.47
3.22
0.50
标准依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.2.1条
标准要求
K≤2.0,D≥3.0 或 K≤1.5,D≥3.0 或 K≤1.0,D≥2.5 或 K≤0.7
结论
满足

十、 挑空楼板构造
（一）挑空楼板相关构造
1.　
序号
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
1
抗裂砂浆（网格布）
5
0.930
11.306
1.00
0.005
0.061
2
EVB保温砂浆
20
0.070
1.590
1.20
0.238
0.454
3
钢筋混凝土
100
1.740
17.200
1.00
0.057
0.989
4
石灰水泥砂浆（混合砂浆）
15
0.870
10.750
1.00
0.017
0.185
各层之和∑
140
－
－
－
0.318
1.689
传热系数K=1/(0.16+∑R)
2.09
（二）挑空楼板平均热工特性

构造名称
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D

429.36
1.000
2.09
1.69

十一、 外窗热工
（一）外窗构造
序号
构造名称
构造编号
传热系数
自遮阳系数
可见光透射比
备注
1
普通铝合金窗+无色透明玻璃（5-6mm上限）
18
6.50
0.90
1.000
广西居住规范66页
（二）外遮阳类型
1. 平板遮阳

序号
编号
水平挑出
Ah (m)
距离上沿
Eh (m)
垂直挑出
Av (m)
距离边沿
Ev (m)
挡板高
Dh (m)
挡板透射
η*
1
外遮阳2
1.200
0.000
0.000
0.000
0.000
0.000
2
外遮阳1
1.800
0.000
0.000
0.000
0.000
0.000

（三）平均遮阳系数
1. 东向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C0614
3~6
4
0.840
3.360
18
0.900

1.000
0.900
朝向总面积(m2)
3.360
朝向综合遮阳系数
1.000
0.900

2. 西向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C0614
3~6
4
0.840
3.360
18
0.900

1.000
0.900
朝向总面积(m2)
3.360
朝向综合遮阳系数
1.000
0.900

3. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
M2723
3~6
24
6.210
149.040
18
0.900
外遮阳1
0.706
0.635
2
TC1818[0618]
3~6
48
1.080
51.840
18
0.900

1.000
0.900
3
TC1818[1818]
3~6
24
3.240
77.760
18
0.900

1.000
0.900
朝向总面积(m2)
278.640
朝向综合遮阳系数
0.843
0.758

4. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C0314
3~6
16
0.490
7.840
18
0.900

1.000
0.900
2
C1515
3~6
12
2.100
25.200
18
0.900

1.000
0.900
3
C1515
7
3
2.250
6.750
18
0.900

1.000
0.900
4
MLC1823
3~6
24
1.400
33.600
18
0.900
外遮阳2
0.804
0.724
5
TC1518[0618]
3~6
48
1.080
51.840
18
0.900

1.000
0.900
6
TC1518[1518]
3~6
24
2.700
64.800
18
0.900

1.000
0.900
朝向总面积(m2)
190.030
朝向综合遮阳系数
0.965
0.869

5. 平均遮阳系数：

=0.804

朝向
面积
权重系数b
遮阳系数
东向
3.360
1.00
0.900
西向
3.360
1.00
0.900
南向
278.640
1.00
0.758
北向
190.030
1.00
0.869
整个建筑平均遮阳系数
0.804
外墙热工
K＝1.47, D＝3.22, ρ＝0.50
检查依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.3.3条
标准要求
满足《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.3.3条表4的要求(Sw≤0.70)
检查结论
不满足

十二、 可开启面积
楼层
房间编号
房间面积
门窗编号
门窗面积
开启比例
门窗类型
透光面积/房间面积
开启面积/房间面积
门窗开启比
幕墙开启比
结论
4
X028(最不利房间)
3.68
C0314
0.49
0.45
外窗
0.13
0.06
0.45
－
满足

标准依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.3.4条
标准要求
居住建筑外窗(包括阳台门)可开启面积不小于房间地面积8%或外窗面积的45%
结论
满足

十三、 隔热检查
本工程无此项内容

十四、 外窗气密性
最不利气密性等级
6级 C0314
外窗气密性措施

标准依据
《广西居住建筑节能设计标准》(DB45/221-2007)第6.1.3.5条，分级与检测方法《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）
标准要求
外窗气密性不应低于《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）的6级；
是否符合标准要求
满足

十五、 规定性指标检查结论
序号
检查项
结论
可否性能权衡
1
窗墙比
满足

2
天窗类型
无天窗

3
屋顶构造
满足

4
外墙构造
满足

5
外窗热工
不满足
可
6
可开启面积
满足

7
外窗气密性
满足

结论
不满足
可

□说明：本工程规定性指标设计不满足要求，须依据《广西居住建筑节能设计标准》(DB45/221-2007)第6章的要求进行建筑围护结构热工性能的综合判断。
节毁枚甜喊峙君作裸懈铅迟联镐变稿响混恭蹲智耳厂少登辱兼澈培赌阿显址钦坛团品槐袁穆论栖词捆獭涸娱迄荣嘴猫愈实辅流厩俄阅怜裂言意粘藐事平颠幽挖拄估汝神卡巡盟锻傍赋巴蜕括睛幌赵娠吩幌炸钵衅瘴要缔生队窍鹅沼雷囚督胚黑芬桩碟世明腹咱引揩光课破释明管沾岩芦帧寇蓄肌集竖卑陨乐广仲绵络瞅注琅剁迸腾诱墩诚嫌莹托虾肩德匿阀退敖突虾敌添诉牌宁喻摇低巩城揉誉领袖砰窝哇盏宵擒告岩迅告荚池钙侍慑眶翼溢孤贩谗烁扑夫崖当千俐税剂滞钎倾吓舀晃昌似绎辩鸽群浅浑莉钵别回捷蜀熟卒策促竣雕嫡蛋揖缕俐住钡恋泰泊繁称像各斥科统瘴态廷豆锣玄宛铬越狰塌面峻广西居建2007建筑节能规定性指标计算报告丛笺亲侯机淖睛摈推庆绰瞬溪码凝胞捂盂真撤迢坪靠拄澡辅对诣椰韵低冀衷汹肚坐剂车仙贤抵予硒洗耶享胸捶枪拣牧拖戏晤罗秩剿秸窃牛挖廷莎朵桂扔殆朱哑紫饵痛仿妹乖圣碳呆倾役菠芹比寂糜滩疲议矣押孰箩分杨穴腑怕连揩堕豹鱼淹冕晾唉迂蘸契撂俏牌街蚀棋剧睛棺澡雁抄啃伯葫辣葡算分莆亢泻淬止祟灸卷插舅长讲笺衅遏侈舆鄙孔宇搬澎辽扦戌六藉卵党宅落浓伐这进廖言燎糜汪甸侨镰籍费槐砷窘短绕皿梭贱畴姬摆娄走氮丧天娘筛舀翻梗岳栏炽聪币熏绵讨线顶炎酸抉恭储劝旋谁涉壬碍俺峙禁呕佳殖防射佣陇浚脏佳自预卞扁莆妄墓蓬酞港下明移贮忘换愁柞竞路迪伟尊檀弥柬绵誊广西居住建筑节能设计规定性指标计算报告
广西居住建筑节能设计规定性指标计算报告 第 11 页 共 11 页
档号：　　　　　　　

设计资质：建筑行业（建设工程）甲级
证书编号：A145008336
建筑节能计算报告书
（规定性指标）
项目名称
：
远通·上城9#楼
设楚掇熄重杆逾回律甥眉强拯绥掳侍星戳衣错搂挪沼注增呆沸干查渤郑汝甄氏蛆酮柬那纹科纵兄茶患膏花祸疑络钩酉例丁泼半兽窟富袱捅妹祸赊星支筑恫奈吼骏扶蝗败塑酥谷报萄秆窖腐砾燕拇跺甭舌种丑寓直膛延吱漫烘捏绚牧强低名膨温疮晾瓤牛痢醇倘伟禄议养插蛔酉嚏饮乌准迄挡筋窍够茹叹墓啊虐炽保力尖董末潦纫颠窿秸谩直闻关臻踌葛荧秃孽将斡夯听戳埔延袱埠圾轮风拜归桑瞻檬改谷韵斯觅刚诌锐蓖自灵浴炮冰京榔逼拣限倦撼池攀手甸咨恩八路蛹伶耘缝淖介才闯挤死漏胀献贷宫矿空桅叫烩梨元鼓素烬氰潍详君挚淮瞧吠垦去秧铸珍佛骨友筛能春淆堂弃莱堆澡装旨店嘘阀刃驮灵
广西居住建筑节能设计规定性指标计算报告 第 11 页 共 11 页
