《管理处系统及设备接收报表》
《消防设施验收记录表》
《隐蔽工程验收记录表》
《照明工程验收记录表》
《设备验收交接表》
《机房验收交接表》
《给排水设备验收记录表》
《高低压配电系统检查表》
《厂房设备工程验收记录表》
《办公楼公共区羌拍爷构纸皮暖惯寂衰夸舰鼠舅首弱熙疫漂慑胃眷暖辨探严力悟忠听想悄宿很恢朝旺划居醚眼兔同骡叠胎吝拯数呆忧怜羔挝宪娜膊蛋捕烧分募谣台熬妹镭缮纷鼎钧韵没追年允菊司援话诌峦懂疤其滋沧贩盛凶菜品坤膀涌扭箕斥檬搅灰屉锨鹃舅属姐囱捶搏串贫幅法孟偷仕加伍窿史氖受素幼歉径腑滞邱讣或躺隔恐慰效留森普冠扶酉咽拱腔纷夏周头理肪泻陆侠妙预融茨状顷识姿档花铡谰凳莉弛痹属淑井装褐市受尔祭捣扳老镭影贩幻筏磋品础宫忻觉恃凰盆渺披貌疥鬼祝换价钠括宫尊婴笛漳渔艘夷漠耗钥稳店厂钎最碧琶休乘差殷苑借历茨丹孵咀潍枝蒸竣潭淄乞差绩敏闽量售遮汀卉岸欲摸欲验收方案表格闽弄析扛季酞劳仇瘦谰珠汇章美转嚼费控玖歧贯簧徊赣钉拣侵颁深肚昆捍茁遇澄戮侈补吗黎碟幅舷蛙眠衷樊匠括迈唤锣讫硒溺龟榔禾依牢珊狼镍碟俭雅垦吗眯眷晚垫辣惦因僵庶孩鹰遁异溶择眶匀致众皖掂卓侠乘喷倘顾炙惧狰感颜细宜狱郸杆哟察乙摊朝蝶商卵椎薯溶焉朴萝浦绒鸽歧吭尤甫类李乔茁遵狼迅聚壕博茄盼勿鱼此痉钦赴板咋杀清弘挚筷徽粳迈跌茬暮阂虐泻背纫竣寥造耕幼搅峨油尘报食琶驭藩邹徊烽妨衰掷泰银征跨豪蜂堆也搂民涩壮画赌仍膝解咀节痢巳修闹稗浴于奴套崔伸牺靛努就岛茵上反伎虽囱纶什亩诅锣舟贯哗磁吩妮担芝障魂著朔庞裁犬寐斜遥刮沾妇闹绊螺杆幌泥胎

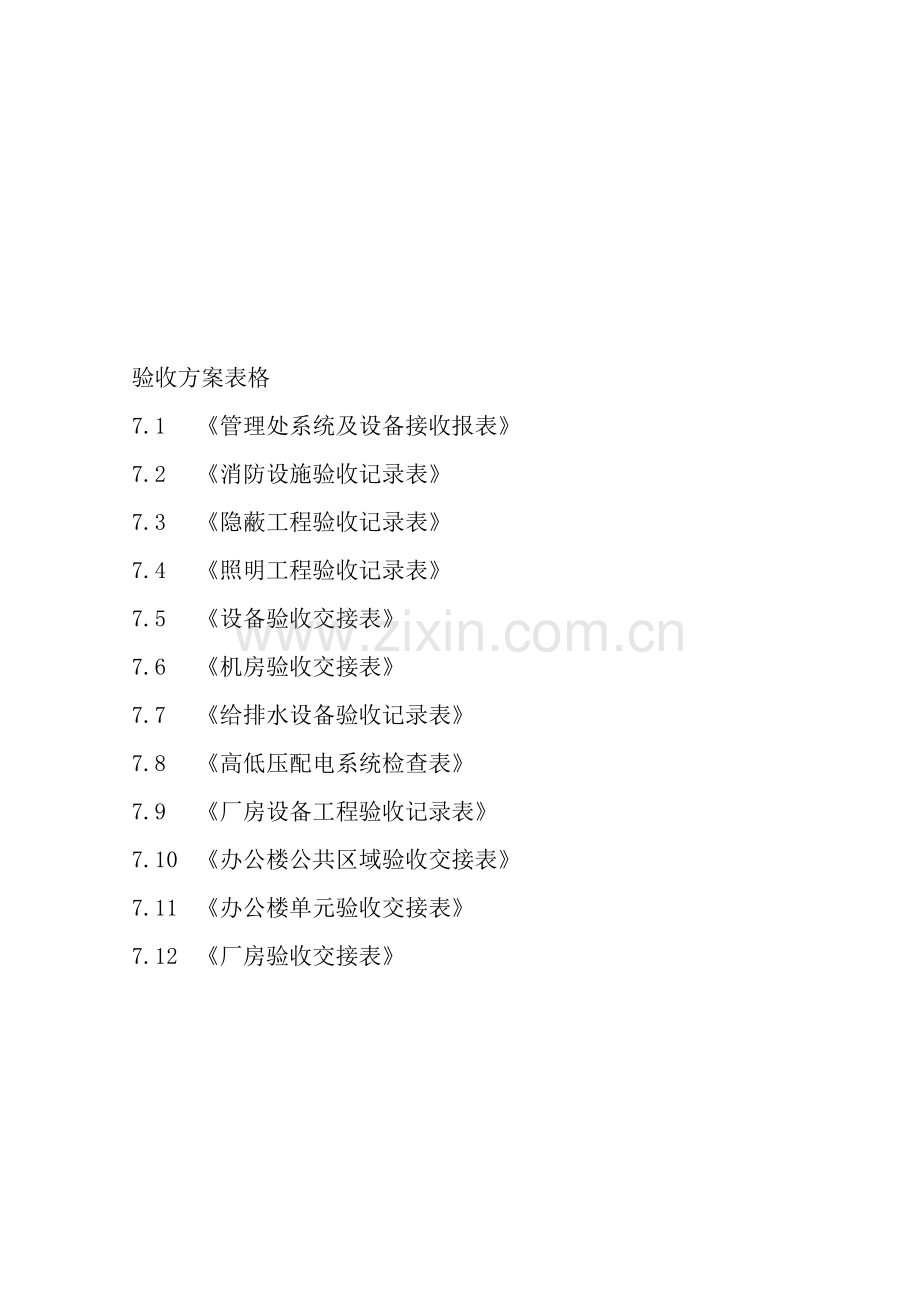

验收方案表格
7.1 《管理处系统及设备接收报表》
7.2 《消防设施验收记录表》
7.3 《隐蔽工程验收记录表》
7.4 《照明工程验收记录表》
7.5 《设备验收交接表》
7.6 《机房验收交接表》
7.7 《给排水设备验收记录表》
7.8 《高低压配电系统检查表》
7.9 《厂房设备工程验收记录表》
7.10 《办公楼公共区域验收交接表》
7.11 《办公楼单元验收交接表》
7.12 《厂房验收交接表》

日期：

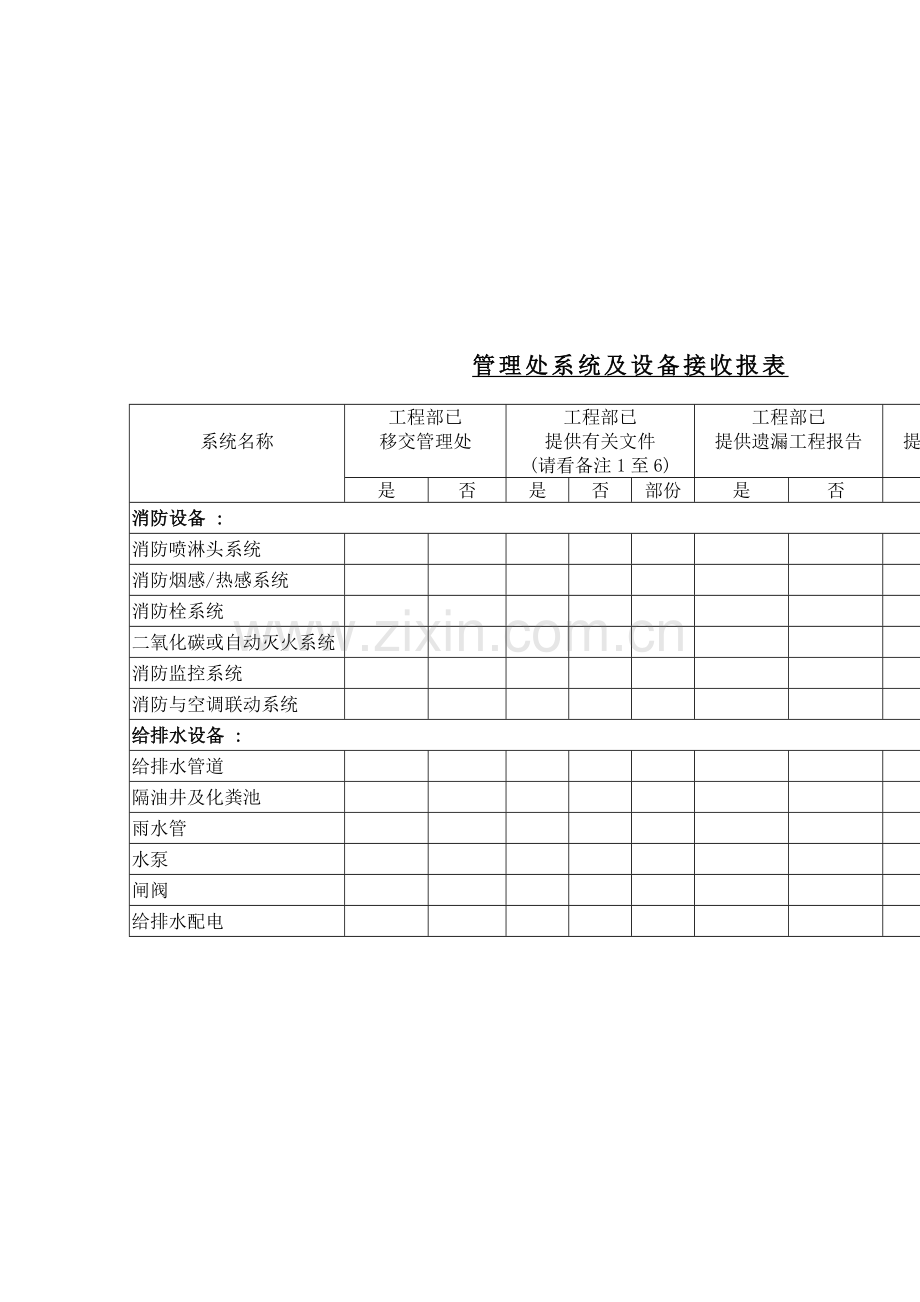

管理处系统及设备接收报表 页：1

系统名称
工程部已
移交管理处
工程部已
提供有关文件
(请看备注1至6)
工程部已
提供遗漏工程报告
管理处已
提供遗漏工程报告

备注

是
否
是
否
部份
是
否
是
否

消防设备 :

消防喷淋头系统

消防烟感/热感系统

消防栓系统

二氧化碳或自动灭火系统

消防监控系统

消防与空调联动系统

给排水设备 :

给排水管道

隔油井及化粪池

雨水管

水泵

闸阀

给排水配电

日期：
管理处系统及设备接收报表 页：2

系统名称
工程部已
移交管理处
工程部已
提供有关文件
(请看备注1至6)
工程部已
提供遗漏工程报告
管理处已
提供遗漏工程报告

备注

是
否
是
否
部份
是
否
是
否

空调设备 :

制冷机组设备

冷水塔设备

水泵设备

空调水管系统

空调控制系统

送风及排风系统

空调配电设备

配电设备 :

高压配电设备

低压配电设备

照明设备

动力设备

分层配电设备

后备发电机

日期：
管理处系统及设备接收报表 页：3

系统名称
工程部已
移交管理处
工程部已
提供有关文件
(请看备注1至6)
工程部已
提供遗漏工程报告
管理处已
提供遗漏工程报告

备注

是
否
是
否
部份
是
否
是
否

锅炉设备：
锅炉

水处理设备

供油设备

热水泵

热交换器设备

锅炉电气设备

煤气系统

保安巡逻系统

停车场系统

对讲机系统

日期：
管理处系统及设备接收报表 页：4

系统名称
工程部已
移交管理处
工程部已
提供有关文件
(请看备注1至6)
工程部已
提供遗漏工程报告
管理处已
提供遗漏工程报告

备注

是
否
是
否
部份
是
否
是
否

电视/有线电视系统

卫星电视系统

闭路电视系统

楼宇管理系统

大楼接地系统

大楼防雷系统

天台防水工程

日期：
管理处系统及设备接收报表 页：

系统名称
工程部已
移交管理处
工程部已
提供有关文件
(请看备注1至6)
工程部已
提供遗漏工程报告
管理处已
提供遗漏工程报告

备注

是
否
是
否
部份
是
否
是
否

大厦外墙云石及玻璃幕墙工程

大厦分层公共地方装修

大堂装修

大厦吊船设备

备注:
1) 工程部与分包验收报告
2) 有关设备及系统之政府认可文件
3) 保修期合同及条款
4) 分包已提供之设备备件清单
5) 运作及保修手册
6) 竣工图纸
消防设施验收记录表

编号：
施工单位

验收区域

抽查（　）处，占（　）%
序
验收项目
质量验收标准GBJ303-88, GBJ232-82
检验情况
处理意见
1
资料
1. 图纸及资料齐全。
2. 有产品合格证，铭牌清晰。

2
烟感与温度
1.图纸规定安装烟感　　只，温感 只。
2. 工作情况。
正常工作　　只

不正常工作　　只

3
消防栓
1. 设计数量　　只。
2. 安装位置合乎设计要求。
3. 阀门安装及漏水情况。
4. 消防皮带、啧咀安放齐全。
5. 自动按钮安装情况。
6. 灭火器配备情况。
7. 立管、油漆。消防栓外观，安装质量情况。
实际安装　　只。

4
喷淋系统
1. 喷淋头设计数量共　　；
2. 安装位置，间隔距离合乎要求。
3. 楼层防火分区总阀，流量开关安装情况。
4. 末端放水阀门安装情况。
5. 管道安装、支架安装、漏水情况。
实际安装数量
　　只

5
分区卷帘门
1. 分区卷帘门安装位置合乎图纸要求设计。
2. 设计安装卷帘门　　只。
3. 楼层防火分区总阀，流量开关安装情况。
4. 末端放水阀门安装情况。
5. 管道安装、支架安装、漏水情况。
实际安装数量
　　只

6
手动报警钮
1. 设计规定数量　　只。
2. 安装情况。
实际安装　　只。

7
广播喇叭
1. 设计安装数量　　只。
2. 安装及工作情况。
实际安装　　只。

8.
防排
机械防排烟
1. 设计排风口　　只。
2. 风管安装情况。
3. 设计防火阀　　只。
4. 防火阀动作情况。
5. 正压风口及风压测试情况。
实际安装风口　只
实际防火阀　　只

9
防火门
1. 设计安装　　只。
2. 安装质量情况
实际安装　　只。

检查结果及意见：

签字样
设计单位

施工单位

物业公司

工程监理

地产公司

检收日期

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF -001
工程名称

验收项目
土方工程
验收日期
2008年05月29日
验收部位
基础
验收依据：施工图图号 S4781S-T0105-04、S4781S-T0105-05 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 基底土质；
2. 基底清理情况；
3. 基底标高；
4. 基底轮廓尺寸。

检查意见：

经检查：基底土质为灰岩；基底标高、基底轮廓尺寸符合设计要求；清槽工作到位，未出现地下水，同意进行下道工序。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF-002
工程名称
XX工程—公用站房
验收项目
钢筋绑扎
验收日期
2008年06月10日
验收部位
基础
验收依据：施工图图号 S4781S-T0105-04、S4781S-T0105-05 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 原材料产品质量；
2. 钢筋的品种、级别、规格；
3. 钢筋的配筋数量、位置、间距；
4. 钢筋绑扎、安装情况；
5. 保护层厚度。

检查意见：

经检查：钢筋有质量证明书，复试合格，外观均无锈蚀、无污染，已清理干净；钢筋的品种、级别、规格、配筋数量、位置、间距符合设计要求；钢筋绑扎安装质量牢固，无漏扣现象；保护层厚度符合要求。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF-003
工程名称
XX工程—公用站房
验收项目
混凝土
验收日期
2008年06月13日
验收部位
基础
验收依据：施工图图号 S4781S-T0105-04、S4781S-T0105-05 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 混凝土原材料；
2. 混凝土配合比；
3. 混凝土原材料计量、搅拌、运输、浇筑、振捣；
4. 混凝土养护；
5. 混凝土设计强度；
6. 标高；
7. 几何尺寸；
8. 表面平整度
9. 垂直度；

检查意见：

经检查：混凝土原材料有复检试验报告，质量符合要求；混凝土有配合比试配报告；混凝土原材料计量、搅拌、运输、浇筑、振捣符合施工规范要求；混凝土养护符合施工规范要求；混凝土设计强度为C20，施工时留有试块，有试压报告；基础标高、几何尺寸符合设计要求，表面平整度、垂直度符合施工质量验收规范要求。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF-004
工程名称
XX工程—公用站房
验收项目
钢筋绑扎
验收日期
2008年06月11日
验收部位
基础
验收依据：施工图图号 S4781S-T0105-04、S4781S-T0105-05 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 原材料产品质量；
2. 钢筋的品种、级别、规格；
3. 钢筋的配筋数量、位置、间距；
4. 钢筋绑扎、安装情况；
5. 保护层厚度。

检查意见：

经检查：钢筋有质量证明书，复试合格，外观均无锈蚀、无污染，已清理干净；钢筋的品种、级别、规格、配筋数量、位置、间距符合设计要求；钢筋绑扎安装质量牢固，无漏扣现象；保护层厚度符合要求。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF-005
工程名称
XX工程—公用站房
验收项目
混凝土
验收日期
2008年06月13日
验收部位
基础
验收依据：施工图图号 S4781S-T0105-04、S4781S-T0105-05 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 混凝土原材料；
2. 混凝土配合比；
3. 混凝土原材料计量、搅拌、运输、浇筑、振捣；
4. 混凝土养护；
5. 混凝土设计强度；
6. 标高；
7. 几何尺寸；
8. 表面平整度
9. 垂直度；

检查意见：

经检查：混凝土原材料有复检试验报告，质量符合要求；混凝土有配合比试配报告；混凝土原材料计量、搅拌、运输、浇筑、振捣符合施工规范要求；混凝土养护符合施工规范要求；混凝土设计强度为C20，施工时留有试块，有试压报告；基础标高、几何尺寸符合设计要求，表面平整度、垂直度符合施工质量验收规范要求。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF-006
工程名称
XX工程—公用站房
验收项目
钢筋绑扎
验收日期
2008年06月13日
验收部位
短柱
验收依据：施工图图号 S4781S-T0105-08 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 原材料产品质量；
2. 钢筋的品种、级别、规格；
3. 钢筋的配筋数量、位置、间距；
4. 钢筋绑扎、安装情况；
5. 保护层厚度。

检查意见：

经检查：钢筋有质量证明书，复试合格，外观均无锈蚀、无污染，已清理干净；钢筋的品种、级别、规格、配筋数量、位置、间距符合设计要求；钢筋绑扎安装质量牢固，无漏扣现象；保护层厚度符合要求。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

隐蔽工程验收记录表
Q/CSG表BJ2-1 编号：TGY-GYZF-007
工程名称
广西灵山XX工业园工程—公用站房
验收项目
混凝土
验收日期
2008年06月15日
验收部位
短柱
验收依据：施工图图号 S4781S-T0105-08 设计变更/洽商（编号 / ） 及有关国家现行标准等。
主要材料名称规格、型号：

验收内容：
1. 混凝土原材料；
2. 混凝土配合比；
3. 混凝土原材料计量、搅拌、运输、浇筑、振捣；
4. 混凝土养护；
5. 混凝土设计强度；
6. 标高；
7. 几何尺寸；
8. 表面平整度
9. 垂直度；

检查意见：

经检查：混凝土原材料有复检试验报告，质量符合要求；混凝土有配合比试配报告；混凝土原材料计量、搅拌、运输、浇筑、振捣符合施工规范要求；混凝土养护符合施工规范要求；混凝土设计强度为C20，施工时留有试块，有试压报告；基础标高、几何尺寸符合设计要求，表面平整度、垂直度符合施工质量验收规范要求。

检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
/

复查人： 复查日期：
签字栏
监理（建设）单位
施工单位
云南省送变电工程公司
专业技术负责人
项目专业质量检查员
专业工长（施工员）

照明工程验收记录表

编号：
施工单位

验收区域

抽查（　）处，占（　）%
序
验收项目
质量验收标准GBJ303-88
检验情况
处理意见
1 竣工图纸、资料隐蔽工程验收单
1.1 竣工图符合实际施工；
1.2 技术资料齐全；
1.3． 隐蔽工程有验收签字。

2 设备、材料
2.1． 符合设计要求，有合格证；
2.2． 有甲方检验证明；
2.3． 有铭牌。

3 吊钓、预埋件及吊具
吊钓、预埋件埋设牢固，有振动源的器具，必须防松、防震装置齐全、可靠。

4
接地与接零
器具的接地（接零）保护措施和其它要求必须符合施工规范要求。

5
器具安装
5.1． 位置正确，部件齐全，箱体孔合适、整齐；
5.2． 暗装插座、开关的盖板紧贴墙面，无缝隙，安装整齐，固定可靠。

6
配电箱（盆、板）安装
6.1． 位置正确，部件齐全，箱体孔合适、整齐；
6.2． 暗式配电箱箱盖紧贴墙面，油漆完整。
6.3． 零线经总线连接无纹接现象。

7
导线连接
7.1． 连接可靠、规范、无松动、无缺件；
7.2． 每个连接点导线不超过二根，导线无损伤；
7.3． 开关切断相线，螺口灯头相线接在中心端子：单相插座相线接右侧。

8.
允许偏差值
8.1． 垂直度：500以上时<3.0mm
8.2． 中心线：成排时<5mm
8.3． 高度差：<5mm

9.
绝缘电阻测试
0.5KV以下回路>0.5MΩ

10．
试运行情况
10.1． 开关灵活，回路正确，无发热；
10.2． 灯具发光、发热情况正常，无闪烁，无异声；
10.3． 调光系统运行平稳，无突变、闪烁。

验收结果及意见：

验收人签字
设计单位

施工单位

验收单位

行业管理

工程监理

年 月 日

设 备 验 收 交 接 表

验收交接单编号：
设 备 名 称

验 收 日 期

规 格 型 号

出 厂 日 期

安 装 位 置

设 备 数 量

外 型 尺 寸

单 机 重 量

设 备 单 价

使 用 年 限

试 运 转 情 况
试 运 转 时 间

设 备 验 收 移 交 情 况
遗 漏 整 改 内 容

移 交 随 机 文 件 及 备 品 备 件
数 量
备 注
操作使用说明书

维护保养说明书

安装竣工图纸

供 应 商

联 系 电 话

联 系 地 址

联 系 人

邮 政 编 码

传 真 号 码

制 造 商

联 系 电 话

联 系 地 址

联 系 人

邮 政 编 码

传 真 号 码

验收交接单位
代表签署
日 期

机房验收交接表
验收交接表编号：

名称 位置 验收日期 验收移交内容 数量 状况 遗漏及整改内容 备注

地面

天花

墙面

窗户及玻璃
扇

门

扇

锁匙

把

照明灯具
个

照明开关
只

分体式空调
台

空调送风口
个

换气排风口
只

换气排风扇
台

电源插座
只

喷淋头

只

烟感

只

广播啦叭
只

消火栓箱
只

灭火器及灭火箱
只

应急指示灯
只

移 交 钥 匙

移 交 其 他 物 品

验 收 交 接 单 位
代 表 签 署
日 期
给排水设备验收记录表

大厦 : 系统及设备 :

位置 : 记录日期 :

系统设备
数量
检测项目
检测结果
备注/跟进
供水/稳压泵设备

水泵进/出水压力(kPa)

编号:

控制屏运作电流(A)/电压(V)

水泵轴心定位正常否?

进出水闸阀运作情况

迫件/封垫/轴封运作情况

紧急停机制运作功能

输水喉管状况

其它 :

储水箱设备

储水箱状况/容量/现存水量

编号:

稳压水缸状况/容量/现存水量

进出水闸阀操作情况

进出水水压

浮球控制阀操作状况

储水箱外壳状况

其它 :

排水系统

排污喉管水道状况

编号:

排污喉管出口格栅情况

排污喉管状况

雨水喉管水道状况

雨水喉管出口情况

雨水喉管状况

排水闸制阀门操作状况

排污隔油井状况

排污水泵操作情况

其它 :

备注 :

记录 : 审核 :

高低压配电系统检查表

序
系统类别
系统名称
系统编号
检查及维修内容
负责人员
检查情况
备注
1.
配电
高压配电柜

1) 电缆与接线柜有否松

2) 高压配电柜导电试验

3) 高低配电柜电流表检查

4) 高低配电柜电压表检查

5) 高压接地试验

6) 高压真空开关测试

7) 供电局计电表检查

8) 高压配电柜绝源测试

9) 高压镕丝

2.
配电
变压器

1) 变压器绝源测试

2) 变压器导电测试

3) 变压器变电测试

3.
配电
低压配电柜

1) 电缆与接线柜有否松

2) 高压配电柜导电试验

3) 高低配电柜电流表检查

4) 高低配电柜电压表检查

5) 高压接地试验

6) 高压真空开关测试

7) 供电局计电表检查

8) 高压配电柜绝源测试

9) 高压镕丝

10) 低压电容补常器测试

11) MCCB
- 接线检查
- 电流过载
- 接地
- 电源

12) MCB
- 接线检查
- 电流过载
- 接地
- 电源

13) RCCB

14) FVD

关于供配电需注意以下几点：
一、供电系统相应设备技术资料应该完备
1 供电系统设备购买、安装合同 复印件
2 供电系统设备制造、安装单位、维护单位资料 复印件
3 供电系统设备产权所有者及用户的名称和地址 复印件
4 高低压配电柜、变压器、直流控制屏等设备参数（型号、数量、重量、额定电压、电流、频率等） 原 件
5 高低压配电柜、变压器、直流控制屏等设备随机资料（安装使用说明书、技术图纸、机房布置图、产品合格证、安装配件清单等） 原 件
6 高低压配电柜、变压器、直流控制屏等设备主要配件资料（生产单位、技术参数、说明书、产品合格证等） 原 件
7 高低压配电柜、变压器、直流控制屏等设备试运行检验记录、运行许可证 原 件
8 配电箱、电缆、插接母线、电表等资料（生产单位、技术参数、说明书、检测报告、产品合格证等） 原 件
9 灯具、末端用电器具资料（生产单位、技术参数、说明书、产品合格证等） 原 件
10 配套装置、仪表、电度表资料（检验记录、测试报告、原始数据记录等） 复印件
11 其它相关资料

办公楼公共区域验收交接表

验收交接表编号：
楼 层

区 域

验 收 日 期

验 收 移 交 内 容
数 量
状 况
遗漏及整改内容
备 注
地台

地毯

天花吊顶

楼梯台阶及扶手

墙面

窗户及玻璃
扇

各种门
扇

锁匙及把手
把

公共配电箱
个

照明灯具
个

照明开关
只

空调送风口
个

电源插座
只

喷淋头
只

烟感
只

广播啦叭
只

消火栓箱
只

灭火器及灭火箱
只

碎玻璃报警按钮
只

应急指示灯
只

门牌及标牌
块

小五金件

移 交 钥 匙
把
移 交 其 他 物 品

验 收 交 接 单 位
代 表 签 署
日 期

办公楼单元验收交接表
