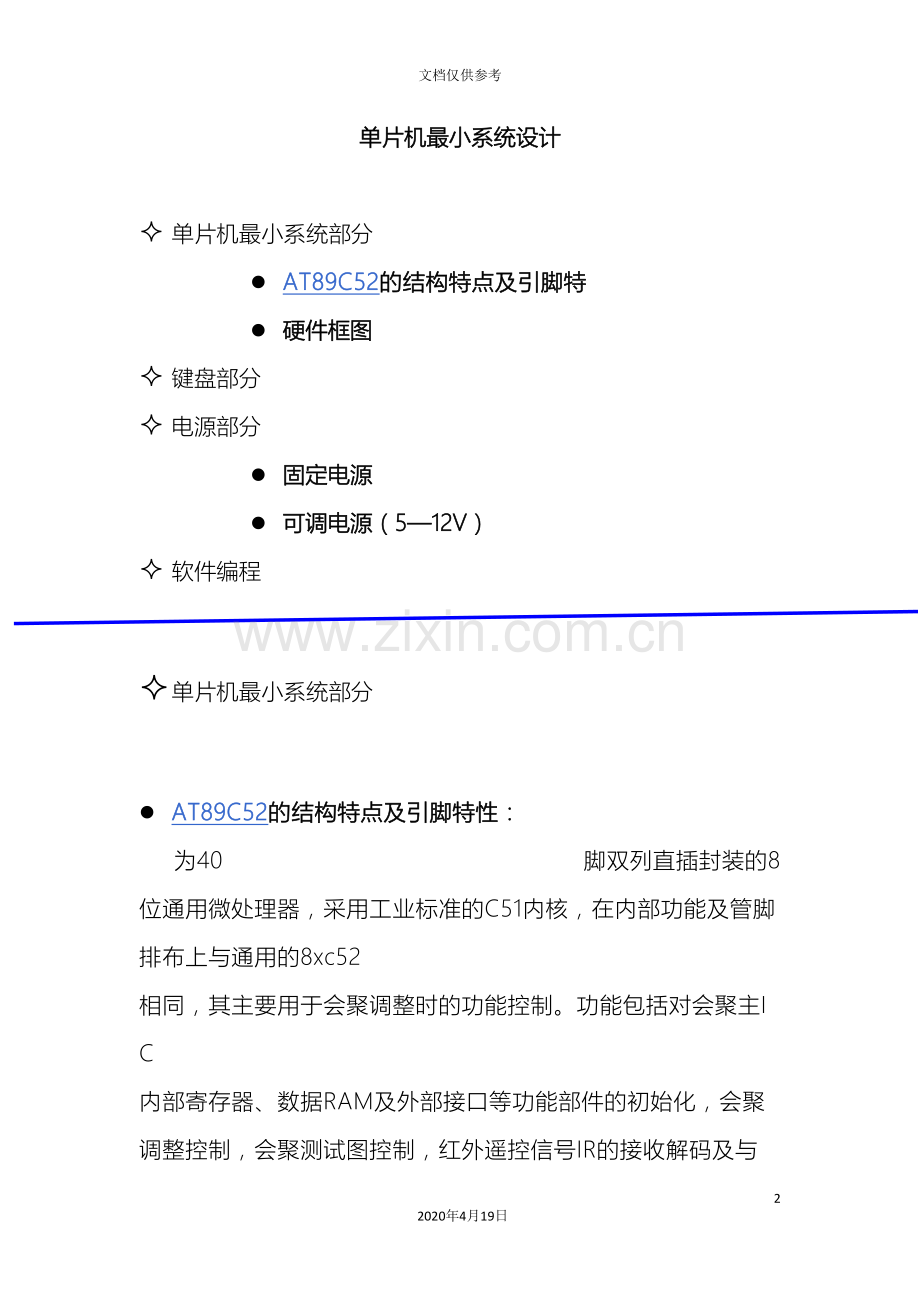

单片机最小系统设计

² 单片机最小系统部分
l AT89C52的结构特点及引脚特
l 硬件框图
² 键盘部分
² 电源部分
l 固定电源
l 可调电源（5—12V）
² 软件编程

² 单片机最小系统部分

l AT89C52的结构特点及引脚特性：
为40 脚双列直插封装的8 位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC 内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。
各引脚特性：
1.P0 口
P0 口是一组8 位漏极开路型双向I/O 口， 也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的
2.P1 口
P1 是一个带内部上拉电阻的8 位双向I/O 口， P1 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑

3.P2 口
P2 是一个带有内部上拉电阻的8 位双向I/O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑
4.P3 口
P3 口是一组带有内部上拉电阻的8 位双向I/O 口。P3 口输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻
5.RST
复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。
6.ALE/PROG
当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8 位字节。一般情况下，ALE 仍以时钟振荡频率的1/6 输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE 脉冲。对Flash 存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可经过对特殊功能寄存器（SFR）区中的8EH 单元的D0 位置位，可禁止ALE 操作。该位置位后，只有一条MOVX 和MOVC指令才能将ALE 激活。另外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE 禁止位无效。
7.PSEN
程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C52 由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次PSEN信号。
8.EA/VPP
外部访问允许。欲使CPU 仅访问外部程序存储器（地址为0000H—FFFFH），EA 端必须保持低电平（接地）。需注意的是：如果加密位LB1 被编程，复位时内部会锁存EA端状态。如EA端为高电平（接Vcc端），CPU 则执行内部程序存储器中的指令。Flash 存储器编程时，该引脚加上+12V 的编程允许电源Vpp，当然这必须是该器件是使用12V 编程电压Vpp。
9.XTAL1
振荡器反相放大器的及内部时钟发生器的输入端。
10.XTAL2
振荡器反相放大器的输出端。

l 硬件框图
键盘
下载器
单片机AT89C52
数码管

*单片机最小系统原理图：

² 键盘部分

HD7279芯片的应用及特点
HD7279A是一片具有串行接口的，可同时驱动8位共阴式数码管（或64只独立LED）的智能显示芯片，该芯片同时还可连接多达64个键的键盘矩阵，可完成LED显示、键盘接口的全部功能。
HD7279内部含有译码器，可直接受BCD码或16进制码并同时具有两种译码方式。另外，还具有多种控制指令，如左移、右移等。
HD7292具有片选信号，可方便的实现多于8位的显示或多于64位键的键盘接口。
特点：
1， 串行接口，无需外围原件可直接驱动LED。
2， 各位独立控制译码/不译码及消隐和闪烁属性。
3， 循环左移循环右移指令。
4， 具有段寻址指令，方便控制独立LED。
5， 64键键盘控制器，内含去抖动电路。
6， 有DIP和SOIC两种封装形式可选用。

4*4键盘

*电路原理图如下：

² 电源部分

l 固定电源
主要元器件：选用7805，7812，7905，7905稳压芯片

实现功能： 7805，7812分别提供正5V，12V的电源。
7905，7912分别提供负5V，12V的电源。

*电源部分原理图

l 可调电源（5—12V）
主要芯片M317

特点:
1.输出电流大于1.5A
2.输出电压在1.2V至37V之间可调整
3.内部热过载保护
4.内部短路电流限制
5.输出晶体管安全工作区保护

*可调电源原理图

² 软件编程
