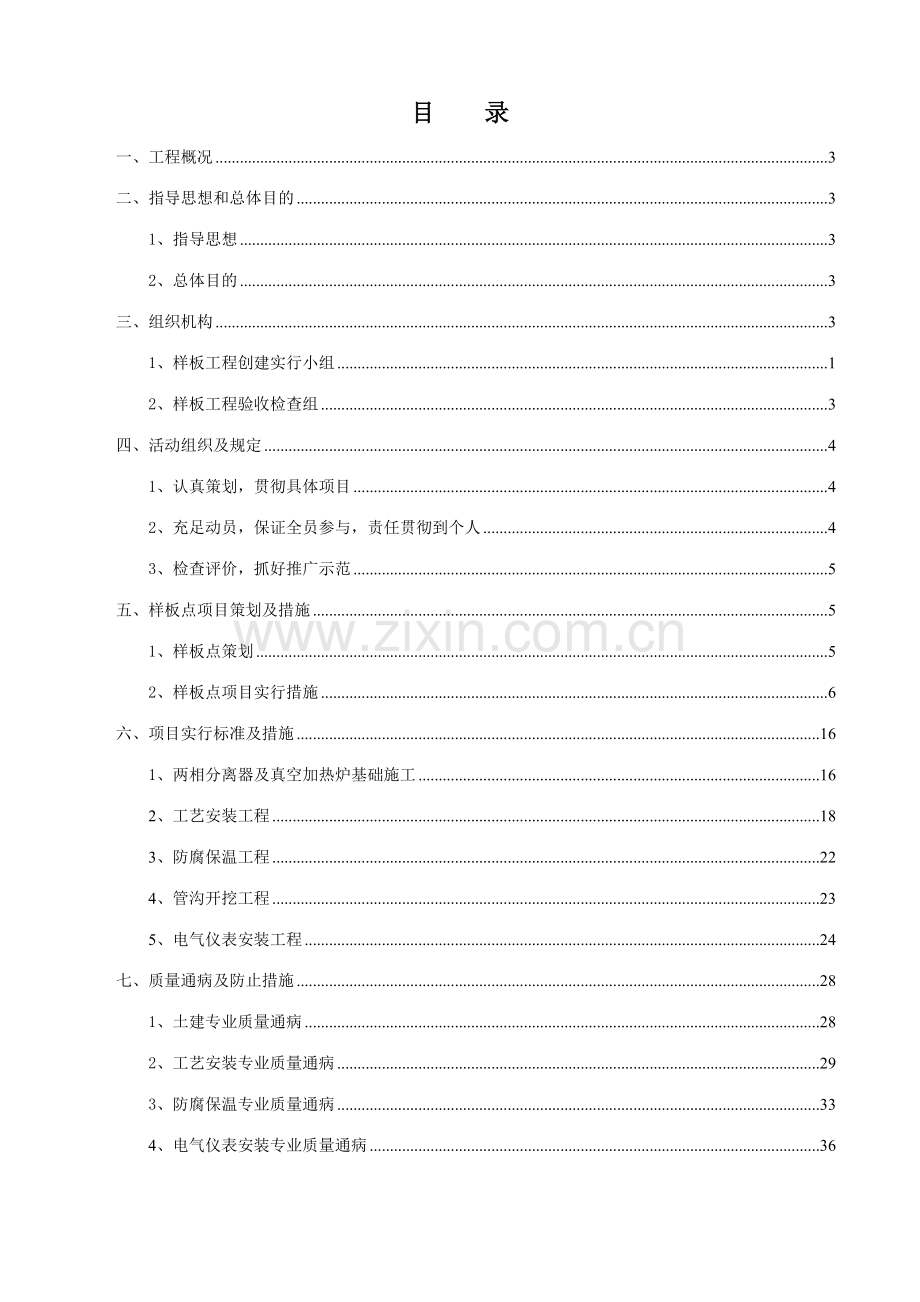

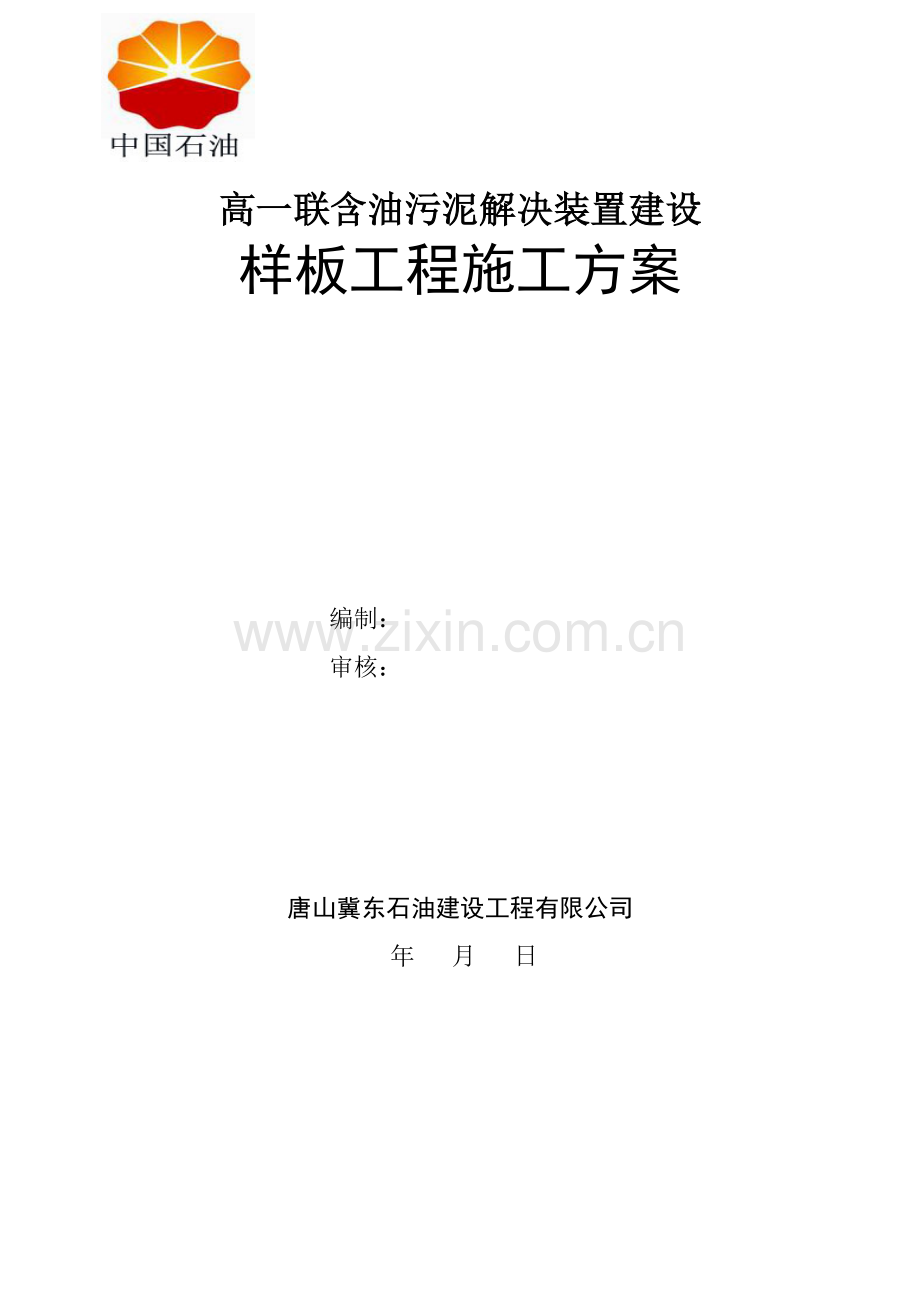

高一联含油污泥解决装置建设样板工程施工方案编制： 审核： 唐山冀东石油建设工程有限公司年 月 日目 录一、工程概况3二、指导思想和总体目的31、指导思想32、总体目的3三、组织机构31、样板工程创建实行小组12、样板工程验收检查组3四、活动组织及规定41、认真策划，贯彻具体项目42、充足动员，保证全员参与，责任贯彻到个人43、检查评价，抓好推广示范5五、样板点项目策划及措施51、样板点策划52、样板点项目实行措施6六、项目实行标准及措施161、两相分离器及真空加热炉基础施工162、工艺安装工程183、防腐保温工程224、管沟开挖工程235、电气仪表安装工程24七、质量通病及防止措施281、土建专业质量通病282、工艺安装专业质量通病293、防腐保温专业质量通病334、电气仪表安装专业质量通病36高一联具有污泥解决装置建设工程是油建公司今年的重点工程。按照公司和相关部门创建样板工程活动的规定，提高该重点项目的质量、安全和文明施工管理，制定本方案。一、工程概况1、工程名称：高一联具有污泥解决装置建设。2、建设地点：崇高堡高一联合站采出水院内。3、工程组成：由两座污泥储罐、加热设施、污泥脱水设施、设施组成。4、建设单位：中国石油冀东油田集输公司。5、设计单位：唐山冀东油田设计工程有限公司6、监理单位：。胜利油田胜利建设监理有限责任公司7、施工单位：冀东油建公司。8、计划开竣工日期：2023.11.15-2023.5.31二、指导思想和总体目的1、指导思想：以创建“样板工程”为契机，按照“开工先打样、施工按样干、过程不走样、交工按样查”的思绪，强化施工过程的质量和程序控制，提高工程实体质量和文明施工管理水平，通过该项目的实行，总结交流创建经验，逐步养成“让行为符合标准、让标准成为习惯”的良好理念，打造具有“责任心、真功夫、好习惯、好形象”基本建设管理团队。2、总体目的：按照“开工先打样、施工按样干、过程不走样、交工按样查”的样板施工管理方法，科学合理的策划高一联含油污泥解决装置建设工程样板点，保证样板点验收率和合格率达成100%，同时过程管理中以“施工现场标准化、工程施工样板化、工程资料影像化”三化为载体，加强质量、安全过程管控，保证该项目达成公司级样板工程。三、组织机构副组长张 辉副组长姚砚山组长 李敬恩成员李国民成员刘海平成员邢海娟成员孙涛成员谢阳福四、活动组织及规定1、认真策划，贯彻具体项目项目经理组织技术、质量、施工人员拟定本工程样板点，质量通病因素及防治措施，制定有针对性的措施。2、充足动员，保证全员参与，责任贯彻到个人施工前，实行小组要广泛宣讲本方案和样板工程检查细则，使参与施工人员都了解创建样板工程活动规定、方案和目的。清楚本工程样板点，样板点实行的负责人，质量通病防治措施；掌握样板点控制流程。知道样板工程检查评价内容和规定，保证现场每个管理者，每名操作人员目的明确的参与创建样板工程活动中。在程序上，所有样板点项目都要实行现场交底、纯熟工作业，联合验收，挂牌示范，观摩推广的程序；在技术上，做到统一措施，统一机具、统一规格尺寸、统一操作技法；在控制上，严格执行“三检”制度，在工序施工中，坚持自查自纠，实行工序检查制度，对施工中发现的问题，采用果断措施，坚决予以纠正，把质量问题消灭在萌芽状态，避免质量隐患的发生。3、检查评价，抓好推广示范在各部门分工负责，抓好平常控制的基础上，实行小组每周组织施工、技术、质量、安全等部门，按样板工程考核细则检查一次样板工程创建活动开展情况和效果，使创建样板活动始终处在受控状态。并组织本项目和其他项目人员分享创建经验，充足发挥样板工程的示范效应，推动公司地面建设工程质量水平全面提高。工程竣工后，对参与本工程的人员进行评选奖励。五、样板点项目策划及措施1、样板点策划根据本工程施工内容和质量控制要点，策划以下关键工序项目为样板点，具体见下表。序号专业样板点名称负责人施工班组备注土建专业土方工程谢阳福、薄福乐土建队1模板工程谢阳福、李志强土建队2钢筋工程谢阳福、李 军土建队3混凝土工程谢阳福、博福乐土建队4砌体工程谢阳福、王德禄土建队5装饰工程谢阳福、于铁川土建队1安装专业管道组焊李国盛、张爱东工艺班2管道补口补伤李国盛、张爱东防腐班3管沟开挖及回填李国盛、张爱东工艺班4梯子、平台李国盛、张爱东工艺班5管道、阀门安装李国盛、张爱东工艺班6设备安装李国盛、张爱东工艺班7管道防腐李国盛、张爱东防腐班8管道保温李国盛、张爱东防腐班1电气专业接地安装曾宪军、王永光电工班2电缆配管安装曾宪军、王永光电工班3电缆线敷设曾宪军、王永光电工班4电伴热带安装曾宪军、王永光电工班5盘柜安装曾宪军、王永光电工班2、样板点项目实行措施实物样板的制作应遵循节约成本和控制投资的原则，并按照“实物样板不脱离施工本体并为施工首件”的基本原则，制作的实物样板可以与后续工序有机结合。本工程样板点制作一方面挑选技术素质好的操作人员并对其进行技术交底，在该工序首件制作成样板点，样板点经验收组验收合格后对参与该工序施工的所有人员进行实物技术交底，再组织该工序的施工。保证每道工序都按照“开工先打样、施工按样干、过程不走样、交工按样查”的思绪组织实行，同时过程中及时跟踪质量检查，严格“三工序”检查和工序报验程序，进行全程拍照，留存好“三化”的基础资料。2.1、施工前按照基建程序，在人员、材料、设备进场前进行报验，保证参与施工的人员符合规定，材料质量符合设计和图纸规定，设备满足施工需要，运营状态安全可靠。2.2、检查所有特殊操作人员持证上岗条件，保证特殊操作人员持有效证件上岗，并对其操作人员进行技术交底。2.3、在监理及甲方专业人员的见证下进行样板项目施工，并做好相关隐蔽验收记录，收集好相关图片、影像资料。2.4、挑选技能素质好的操作工种进行实物样板点的工序操作，现场施工技术员、质检员按照设计和施工规范对实物样板进行跟踪自检，发现问题及时整改，操作过程中可请监理及甲方专业人员进行现场指导。施工完毕报后由内部样板工程创建小组组织内部验收，验收检查合格后请各专业样板项目验收小组进行验收，对验收时提出的问题限期进行整改，整改合格后进行复验，验收合格办好隐蔽验收记录，收集好相关图片、影像资料，并制作成该工序的实物样板。2.5、每道工序开工前，组织该工序的所有参与施工人员进行实物样板安全技术交底，技术员和质量员做好过程的样板施工记录。其中实物样板的施工方法、重要控制点及施工过程影响资料均由“样板展示牌”记录，经各专业样板项目验收小组检查验收合格后悬挂“样板检查及验收牌”，标明实物样板名称，负责人，质量标准，检查项目和实测数值等相关内容，做到该分部工程“施工按样走、过程不走样”。 3、样板工程技术规范高一联含油污泥解决装置建设工程样板点项目计划表序号样板点项目负责人施工班组技术措施名称控制内容、保证措施及标准计划日期1土方工程谢阳福薄福乐土建队土方工程施工技术措施控制内容：基槽放坡、轴线位移、槽底标高、几何尺寸。质量通病：基槽放坡不够、轴线位移、槽底标高高或低、几何尺寸不够。保证措施：由技术、质量负责人在开挖过程中复核基槽坡度、轴线位置、槽底标高、几何尺寸。建筑地基基础工程施工质量验收规范（GB50202-2023）.2023.11.301模板工程谢阳福李志强土建队模板工程施工技术措施控制内容：模板边沿整齐、安装牢固、拼缝严密平整、不漏浆、不错台、不跑模、不涨模、不变形。质量通病：模板连接不严，支模尺寸不符合规定，拆模困难。保证措施：木模浇水湿润，表面干净并涂刷符合设计规定隔离剂，模内无积水、杂物；预埋件、螺栓、插铁、水、电管线、箱盒，埋设位置尺寸准确，固定牢固。混凝土结构工程施工质量验收规范GB50204-20232023.3.22钢筋工程谢阳福李军土建队钢筋工程施工技术措施控制内容：钢筋平直、无损伤，表面无裂纹、油污等现象。质量通病：柱、梁、板、墙主筋位置及保护层偏差超标；钢筋清理不净、钢筋位移。保证措施：柱、梁、板、墙主筋位置准确；钢筋品种、强度等级符合规定；同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头同一截面内均不超过50%，符合规范规定。混凝土结构工程施工质量验收规范GB50204-20232023.11.313混凝土工程谢阳福薄福乐土建队混凝土工程施工技术措施控制内容：表面密实、无蜂窝、麻面、缺棱掉角、调口变形、缝隙夹渣，裂缝等现象。质量通病：混凝土表面缺陷；混凝土表面裂缝保证措施：砼必须有设计配合比；所用原材料必须经检查合格；施工前必须有养护试件； 板厚200mm留阶梯缝，梁、板厚度200mm留垂直缝；浇筑时，振捣应从外向施工缝方面推动，振捣时要避免触动钢筋，在离施工缝8001000mm处停振，用人工将缝处细致捣实；砼浇捣完毕后，浇筑完毕后的12h以内对砼加以覆盖并保湿养护。混凝土结构工程施工质量验收规范GB50204-20232023.1.24砌体工程谢阳福王德禄土建队砌体工程施工技术措施控制内容：组砌方法、轴线位移、垂直度、平整度、灰缝厚度、灰浆饱满度。标高、洞口尺寸。质量通病：组砌方法不对的、灰浆不饱满 。保证措施：进场的水泥、中砂、砌块要有出厂合格证，并通过复检合格后才准使用，砂浆必须有配合比，砌体前对砌块充足浇水湿润。弹出要砌墙体的边线，立好皮数杆。砌筑时要保证构造柱的截面尺寸，留好马牙槎，水平灰缝饱满度不低于90%，立缝不低于95%。洞口应先弹出位置。砌体完毕后注意养护砌体工程施工质量验收规范GB50203-20232023.4.265装饰工程谢阳福于铁川土建队装饰工程施工保证措施控制内容：垂直度、表面平整度、抹灰空鼓、质量通病：空鼓、起砂。控制内容：严格控制配合比，抹灰前将墙面充足浇水湿润，刷界面剂。抹灰时严格控制抹灰厚度，砌体不同交接处贴每边不小于150mm的玻纤网格布。抹灰完毕后浇水养护防止起砂。建筑装饰装修工程质量验收规范GB50210-20232023.5.64梯子、平台李国盛张爱东工艺班梯子、平台施工技术措施控制内容：栏杆构件应平直、圆滑；平台板平整，不积水，不得有焊疤和飞溅；角焊缝应平滑过度到母材；焊缝及热影响区表面无裂纹、夹渣、烧穿、气孔等缺陷；焊波均匀，焊肉饱满；护栏立柱间距、垂直度尺寸严格执行规范施工；踏步间距、高度尺寸、扶手焊接成型美观。质量通病：护栏立柱间距、垂直度尺寸超标，踏步间距、高度尺寸超标，扶手焊接飞溅、药皮未清除，踏步背面未断续焊接。保证措施：平台板的切割平齐，拼接缝隙紧密均匀，焊点长度20mm，间隔200mm。板边沿距槽钢边沿10mm；管状扶手转角连接必须采用弯头连接；支托架采用机械下料，保证规格尺寸一致，端头平整垂直；梯子踏步板的两边做90加强边，加强边的宽度为30mm；扶手与立柱的连接按马鞍口的连接形式焊接，底部焊接在钢平台上，为保证焊接的牢固性，将钢平台进行切孔后再进行焊接。 石油天然气建设工程施工质量验收规范-储罐工程 SY 4202-20232023.4.105管道组焊李国盛张爱东工艺班管道焊接工程施工技术措施控制内容：管道清理时，焊缝坡口及其内外表面20mm范围内的油、漆、锈、毛刺等污物清除掉，焊缝表面整齐均匀，焊缝与母材之间过渡平滑，无裂纹、未焊透、气孔、夹渣、烧穿等缺陷。质量通病：焊缝尺寸不符合规定；咬边、焊瘤；弧疤；弧坑；焊接变形。保证措施：当对口间隙及管线错变量均调整在规定范围后开始点焊；点焊与正式焊接规定相同且沿圆周均匀分布，在撤出对口器之前，至少完毕50的根焊道焊接，且焊道应均布在管子圆周上。焊缝宽度应符合焊接工艺规程的规定，无规定期为坡口上两侧各加宽0.5mm2mm；焊缝余高应为0mm2mm。现场设备、工业管道焊接工程施工及验收规范 GB50236-20232023.5.66管沟开挖及回填李国盛张爱东李国志土建班管沟开挖工程施工技术措施控制内容：管沟边坡坡度、深度、沟底宽度；挖掘土石方堆放位置；地下工艺管线、电缆、下水道等保护；沟内是否有石块、积水等有损防腐层的异物；进行电火花检漏仪检查管道防腐层；下沟时用尼龙吊带，严禁使用钢丝绳；管沟回填时间、土质、高度控制。质量通病：管沟深度、宽度不够，没按规范规定进行放坡；管沟开挖时对地下隐蔽附着物不清楚，容易挖断管线、电缆等；沟内有积水，不进行解决就直接下沟回填；管沟内和回填土中夹杂着石块，破坏防腐层。保证措施：管沟开挖前，应进行技术交底，交底内容涉及管沟开挖深度、边坡坡度、沟底宽度、弃土位置、验收规范规定、施工区域地下设施的分布情况等；下沟前还应检查沟内有无塌方、石块、积水等有损防腐层的异物，回填土应回填到管顶上方300mm，细土最大颗粒不应超过10mm，石头最大颗粒不得超过250mm，在施工过程中严格按照上述交底内容进行施工。站内工艺管道工程SY 0422-20232023.5.97管道、阀门安装李国志张爱东工艺班管道、阀门安装工程施工技术措施控制内容：法兰同轴平行度跨中安装；螺栓受力均匀，外露丝扣0-3扣，长短一致；阀门安装操作机构动作灵活，位置对的、水平、垂直，与管道连接螺栓方向一致，丝扣外露2-5扣。质量通病：管道支架固定方法不妥，安装不牢；管道支架安装间距过大，管道局部“塌腰”；阀门安装阀门方向装反、倒装、手轮朝下。保证措施：阀门安装方向与介质流向一致；明杆阀门不得直接安装在地下；升降式止回阀水平安装；旋启式止回阀保证摇板的旋转枢轴呈水平；减压阀直立地安装在水平管上。支、吊、托架安装位置对的、牢固，活动面与支撑面接触良好，移动灵活，焊道表面无缺肉、漏焊、裂纹、气孔、夹渣。现场设备、工业管道焊接工程施工及验收规范 GB50236-2023工业金属管道工程施工及验收规范 GB50235-20232023.5.138设备安装张爱东李国志工艺班设备安装施工技术措施控制内容：预埋地脚螺栓的外露长度整齐，螺纹受损；垫铁安装位置合理；二次灌浆质量良好。质量通病：地脚螺栓螺纹外漏长度不一致；地脚螺栓倾斜；垫铁安放位置不妥、安放高度过高；垫铁露出设备底座长短不一；保证措施：地脚螺栓垂直无倾斜，每组垫铁均不超过5块；相邻两组垫铁间的距离符合规定；平垫铁、斜垫铁外露长度符合规定；垫铁与基础底座紧密接触，无缝隙、偏斜，符合规定；垫铁间点焊牢固，符合规定。石油天然气建设工程施工质量验收规范 设备安装工程 SY 4201-20232023.5.119管道防腐李国志 张爱东防腐班管道防腐工程施工技术措施控制内容：漆面光滑、色泽一致；涂层均匀，装饰线与分色线平直、清楚；埋地管道防腐层脱层，有空鼓；保温结构密实，保温层厚度均匀；保护层表面圆滑、无划痕、变形等现象质量通病：防腐涂层：漆膜返锈；漏刷；漆层流坠；补口底层与管子表面粘接不牢保证措施：涂漆前，彻底清理钢材表面的污物，使钢材表面露出金属光泽，尽快涂上底漆涂防锈底漆、面漆时要均匀，对达不到厚度处及时进行补涂；对涂刷不便的基材和设备，在安装前先刷好，安装后再补刷；设备、散热器、水箱及管道涂漆应自上而下，自左至右，先内后外进行，刷漆要勤蘸少蘸，蘸油不宜过多，漆膜不宜过厚，用力均匀，一般涂层厚度应保持30-50微米；油漆与管壁粘接牢固；保护层缠绕紧密，压边均匀，不得有折皱、气泡、空鼓现象。石油天然气建设工程施工质量验收规范 站内工艺管道工程SY 4203-2023 2023.5.1010管道补口补伤李国志 张爱东防腐班管道防腐工程施工技术措施控制内容：漆面光滑、色泽一致；涂层均匀；埋地管道防腐层脱层，有空鼓；保温结构密实，保温层厚度均匀；保护层表面圆滑、无划痕、变形、搭接长度不够等现象质量通病：防腐涂层：漆膜返锈；漏刷；漆层流坠；补口底层与管子表面粘接不牢；保温层泡沫清除不干净，补口用热收缩套与管线两遍搭接不够；保证措施：涂漆前，彻底清理钢材表面的污物，使钢材表面露出金属光泽，尽快涂上底漆涂防锈底漆、面漆时要均匀，对达不到厚度处及时进行补涂；对涂刷不便的基材和设备，在安装前先刷好，刷漆要勤蘸少蘸，蘸油不宜过多，漆膜不宜过厚，用力均匀，一般涂层厚度应保持30-50微米；油漆与管壁粘接牢固；保护层缠绕紧密，压边均匀，不得有折皱、气泡、空鼓现象。石油天然气建设工程施工质量验收规范 站内工艺管道工程SY 0422-2023 2023.5.1511管道保温李国志 张爱东防腐班管道保温工程施工技术措施控制内容：铁皮亮泽均匀，无色差、划痕、油污；接缝成线、铆钉成排、圆度一致，转角弧度自然；表面平整，无凹陷、无踩踏；开孔、补强规格一致。质量通病：管线外保护层成型不好（无光泽有划痕、外护层不垂直、封头松脱、弯头不正、双管多管保温层成型差）。保证措施：铁皮在运送中下铺上盖，避免划伤产生划痕及导致铁皮污染；施工前由班长进行检查电钻、压边机及卷板机性能，保证前后施工的铁皮下料，制作及外观一致；铁皮安装时用力均匀，保证安装后管径一致；铁皮纵向接缝位置一致，相临铁皮错口一致，相隔铁皮接缝在一条直线上，自攻螺丝固定间距一致；弯头保温层填充饱满无空洞，同一规格弯头下料瓣数一致，大小一致，弯头接缝处自控螺钉间距一致，接缝在同一弧度上；在管道三通处，铁皮安装完毕后打密封胶进行解决；在铁皮保护层上的开口处使用统一规格的补强圈进行解决；穿墙管线封头封堵处同一管径铁皮宽度一致，接口方向一致，自攻螺钉间距一致。工业设备及管道绝热工程质量检查评估标准 GB50185-20232023.5.1612接地安装曾宪军王永光电工班接地安装施工技术措施控制内容：接地深度及防腐解决均符合规定，焊接均满焊，无焊渣等现象质量通病：接地引出部分不横平竖直，接地标志漆涂刷不整齐；接地不可靠不明显。保证措施：焊工持证上岗，焊接连续、饱满，无裂纹及咬肉等缺陷，螺栓连接紧密牢固；圆钢搭接双面施焊，扁钢搭接至少三面施焊。电气装置安装工程接地装置施工及验收规范 GB50169-20232023.5.2013电缆配管安装曾宪军王永光电工班电缆配管安装施工技术措施控制内容：电缆保护管敷设横平竖直，成排敷设时整齐，成排时弯曲弧度一致质量通病：导管的管口解决不良；线管的弯制质量差；电缆导管与其他管道的间距小。保证措施：防爆场合配管钢管接头丝扣涂电力复合脂，钢管做接地；安全场合与防爆场合间隔离密封接线盒或隔离密封接线盒内加密封胶泥。电气装置安装工程电缆线路施工及验收规范 GB50168-20232023.5.2014电缆线敷设曾宪军王永光电工班电缆线敷设施工技术措施控制内容：电缆保护管采用火焊，清除管口毛刺和棱角；喇叭口冷制作；镀锌管采用螺纹或紧固螺钉连接；电缆敷设中电缆线整齐；电缆直埋铺沙、盖砖。质量通病：电缆敷设有扭绞、交叉；采用铁丝、铝丝绑扎；直埋电缆埋设深度不够，未铺砂。动力电缆与控制电缆及不同电压等级的电缆混在一起敷设。保证措施：电缆敷设前把电缆顺直；敷设前排好敷设顺序，敷设时尽量避免交叉，及时做好绑扎、固定；电缆在室外直埋的深度不小于700mm，沟底找平，眼电缆全场的上下紧邻侧铺以厚度不小于100mm的砂层，砂层上应覆盖混凝土保护板等保护层，并及时回填。电气装置安装工程电缆线路施工及验收规范 GB50168-20232023.5.2015电伴热带安装曾宪军王永光电工班电伴热带施工技术措施控制内容：电伴热带进行外观检查，应清洁、无绝缘破损、弯折现象；特殊管件部分及设备如阀门、法兰、管支架、仪表、机泵设备、容器、直管段等处电伴热带的缠绕比例及缠绕长度应符合设计规定。质量通病：电伴热回路的电源开关及其电气参数不符合设计规定，未使用漏电保护开关；电伴热带未按照设计规定缠绕，导致浪费。保证措施：保温层施工前电伴热带应试送电检查正常。有电伴热带的管道外护层表面上应有相应警示标志；检查并对漏电保护开关进行动作实验，保证漏电开关动作正常。电气装置安装工程电缆线路施工及验收规范 GB50168-2023电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96；2023.5.2016盘柜安装曾宪军王永光电工班盘柜具安装技术措施控制内容：盘柜及柜内设备与各构件间连接应牢固；接地（PE）连接完毕后，应核对柜、屏、台、箱、盘内的元件规格、型号，且交接实验合格才干投入试运营。质量通病： 配电柜安装高度不够0.8米，接地螺栓未紧固；主控盘、继电保护盘和自动装置盘与基础型钢焊死等保证措施：盘柜及柜内设备与各构件间连接应牢固；主控盘、继电保护盘和自动装置盘不宜与基础型钢焊死，应采用螺栓连接；盘、柜正面标志牌模拟线应齐全，回路标志应对的，笔迹应清楚、工整；盘、柜内母线安装应符合本标准10章的有关规定；查数量：单独安装抽查35台，成排安装抽查13排；验方法：用手扳动及观测检查。电气装置安装工程电缆线路施工及验收规范 GB50168-20232023.5.25六、项目实行标准及措施1、土建施工1.1钢筋工程：（1）基础钢筋原材必须有出厂证明和原材检查合格证书。所有进场钢筋必须分类堆放,并挂上标签,注明该钢筋的型号、数量、厂家、进场日期、使用部位。所有进场钢筋不同种类按规范规定进行抽检，抽检时甲方现场代表、专业监理工程师现场督促检查，并派人见证送检。待检查结果合格后方可用于工程之中，并报监理工程师认可。技术人员根基设计施工图和钢筋混凝土钢筋验收规范、实际断面几何尺寸进行计算下料。计算时规定细致、准确，并充足发挥余料的作用，节约工程项目造价。质量检查员对现场操作人员进行技术交底, 操作人员应先检查钢筋的数量、品种及形式是否与图纸相符，钢筋绑扎时采用一面顺扣式。（2）钢筋加工：所有钢筋均采用外加工成型，现场绑扎搭接。钢筋加工成型后，运送至施工现场作业面。（3）钢筋端头锚固：I级钢筋采用180度弯勾，平直长度为10d且不小于75mm，其弧内直径不应小于钢筋直径的2.5倍，二级、三级钢筋采用90度弯勾，其长度不小于钢筋直径的5倍。箍筋弯后的平直段10d，钢筋加工的形状、尺寸应符下表的规定：钢筋加工的允许偏差项 目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5（4）基础钢筋绑扎：工艺流程：弹钢筋位置线铺设钢筋放垫块基础柱插筋自检合格申报隐检隐检签证转入下道工序。（5）钢筋保护层采用细石砼垫块，梅花式布置，如图，1.2模板工程：（1）材料规定：因本工程的实际情况，基础模板采用竹胶合板外钉木方自制成定型模板，支撑系统采用木支撑。为保证模板严密不漏浆，所有模板接缝处采用建筑模板专用密封胶条，表面用胶带纸粘严，以保证砼构件达成清水砼的效果。模板每次用完后，要及时清理表面水泥渣，刷脱模剂，定期维护。（2）施工规定：模板施工在施工图纸及有关资料齐全，并已组织学习和交底的前提下进行，根据施工图纸拟定模板的规格、数量、尺寸，基础柱箍的形式及间距等。模板施工在测量控制及轴线、标高等可以满足施工规定的基础上操作，模板的支设要构造简朴，安拆方便，能满足钢筋绑扎、砼浇筑、砼养护的工艺需求，且模板施工的环境、劳动保护和防火规定等已满足规范规定。（3）承台基础模板施工：基础模板必须根据垫层上的基线安装，通过拉通线校合调整偏差，同时将砼顶面标高测定后用显眼标记作在模板上，用木方固定模板（见独立基础模板支设及加固方法图）。独立基础模板支设及加固方法图2、工艺安装工程2.1管线焊接应达成的标准：焊道成型美观，表面无飞溅、药皮等低标准；措施规定：（1）焊口组对 管道对口时与母材直接接触的工具、器具必须保证为铜质或者橡胶、木质材料。 管道吊装时必须使用软吊带。 管口组对间隙、错边量、焊缝宽度及咬边等规定严格执行下表：组对间隙壁厚mm坡口角度钝边mm组对间隙mm3.0-9.0上向焊：7005下向焊：6005上向焊：12下向焊：1.01.5上向焊：12.5下向焊：1.0-2.09上向焊：6005上向焊：7005上向焊：12下向焊：1.01.5上向焊：13.5下向焊：1.0-2.0错变量壁厚mm错变量mm5不大于0.51.5510不大于1.5210不大于22.5焊缝宽度及咬边壁厚mm每边压1mm每边压2mm实际焊缝宽度咬边47.69.68100.459.111.19110.4610.512.511130.4711.913.912140.4813.315.313150.4914.716.714160.41015.517.515170.4（2） 焊接 焊接地线采用不锈钢材料制成的卡具与管道接触，保证卡具与母材牢固紧密地接触，以避免电弧伤害母材。 焊条在使用前应按说明书的规定烘干，并在使用过程中保持干燥，现场施工时焊条应放在保温筒内，当天未用完的焊条应收回，重新烘干后使用，但重新烘干的次不得超过两次，焊条药皮应无脱落和显著裂纹，焊丝在使用前应清除表面的油污、锈蚀等。 正面保护气采用高纯氩气，背面保护气采用氩气，两种气体严禁混用。 施焊前在试板上调整焊接工艺参数。相邻焊道的起弧和收弧处错开30mm以上。严禁在坡口以外的管表面上起弧。焊接前每个引弧点和接头必须修磨。必须在前一层所有焊完后，才允许开始下一层的焊接。 氩弧焊根焊时，在不影响保护效果的前提下，正面保护气体流量尽量小一些。 氩弧焊根焊结束后，手工焊填充之前，在坡口两侧各200mm范围内喷涂金属防飞溅剂，防止飞溅物污染母材。 在手工焊填充盖面时，层、道数必须遵循焊接工艺规程的规定，控制每层填充金属的厚度，尽量保证填充金属表面平整。可以使用摆动运条方法避免产生夹角。 手工焊采用短弧焊、大电流，以便吹出熔渣，保证焊缝内部质量。对于焊接电流的大小，在规程规定范围内可以根据个人的掌握而调节。 对于填充金属表面凸凹不平的地方，必须使用砂轮进行认真仔细地修磨，以达成平整、无夹角为目的，避免出现夹渣缺陷。 多道焊时，在下一焊道施焊前，必须将前一焊道表面的飞溅物、熔渣、表面缺陷和也许影响焊接质量的不规则处用砂轮机清除干净。焊口完毕后，必须清理接头表面的飞溅物、熔渣、氧化物。2.2工艺管道安装应达成的标准：工艺管道横平竖直，成排管间距一致，拉线检查不超标，整齐美观。措施规定：（1）阀组间成排管道及阀门应在同一平面内，施工时采用拉线找齐，其允许偏差小于5mm，阀组成排间距偏差小于15mm，与管道连接的螺栓方向及长度一致。（2）在工艺汇管上开孔时，管工应仔细核对图纸，尽量避开在螺纹焊道上开孔，当不可避免时，应对开孔处开孔直径1.5倍范围内进行补强，补强板覆盖的焊缝应磨平。（3）立管垂直度小于3mm。（4）阀门安装时，法兰螺栓型号一致、螺栓外露23扣。2.3梯子、平台的制作应达成的标准：规格一致，边沿整洁，焊缝美观，转角一致，过度平滑。措施规定：（1）平台板的切割必须平齐，采用机械切割，拼接缝隙紧密均匀，焊点长度20mm，间隔200mm。板边沿距槽钢边沿10mm。（2）管状扶手转角连接采用45角连接。（3）扶手于立柱的连接采用马鞍口的连接形式焊接。2.4场区管架焊接、安装应达成的标准：管架位置对的、标高一致、成排成线，角焊缝成型美观，管托规格一致，边沿整齐。（1）角焊缝转角处，连续绕角施焊，起落弧点距焊缝端部大于10mm，填满弧坑。（2）多层焊接连续施焊，每一层焊道焊完后应及时清理，清除缺陷后再焊。（3）角焊缝余高不低于设计图纸规定高度。（4）焊接完毕，及时清理焊缝表面的熔渣及两侧的飞溅物。（5）管架垂直度小于3mm。（6）管架成排在同一平面内，施工时采用拉线找齐，其允许偏差小于5mm。3、防腐保温工程3.1管线防腐应达成的标准：表面涂层光滑平整，颜色一致，无气泡、剥落，漏刷，透底。措施规定：（1）施工时必须按照先横后竖，纵横交错，先立面后平面，自上而下的顺序进行。（2）焊缝处涂装时应仔细认真，严禁有漏点。 （3）涂料在配制、涂装过程中，严禁混入水、醇、碱及胺等物质。（4）每遍涂装后，在下道涂装前检查涂层质量，发现问题必须及时解决、整改。 对于涂刷不便的基材和设备，必须在安装前先刷好漆，安装后再补刷，这样就克服了安装后补刷的困难。 对于已装好的管件设备，可使用小镜子反照背面，检查涂刷情况。（4）补口套和原有管线防腐层破损防止措施：重要做好下沟前和下沟时的复检。第一次检查在防腐补口、补伤以后，立即对补口补伤质量进行外观检查，补口外观不得有气泡、皱折、裂纹、过火烧焦、翘边等缺陷，假如存在缺陷，立即扒掉重新防腐补口。第二次检查在准备下沟之前，用人工目检管道的外防腐层质量，对于存在的缺陷进行修补。同时对每根管道均应采用电火花检漏仪以15kV电压进行检漏，若有漏点，应及时解决，直到合格。补口后热收缩带与管道间的剥离强度，当管体温度在255时应不小于50N/cm，每100个补口至少抽检一个，若不合格，应加倍抽检，若加倍抽检全不合格，则该管段补口应所有返修。第三次检查，在下沟时，用高压电火花检漏仪在管线吊起时进行检查和补伤。保证管道防腐层整体防腐质量所有合格。4、管沟开挖工程应达成的标准：管沟开挖的深度、底宽、边坡坡度应符合设计规定，管沟应平直，管沟内无石块等硬物。措施规定：（1）管沟沟底应根据管道外径、开挖方式、组装焊接工艺及工程地质等因素拟定。深度在5m以内管沟沟底宽度应按下式拟定：B=DM+K式中 B-沟底宽度，（m）见下表； DM钢管的结构外径（涉及防腐、保温层的厚度）（m） K沟底加宽裕量（m）;按下表取值.注:1当采用机械开挖管沟时,计算的沟底宽度小于挖斗宽度时,沟底宽度按挖斗宽度计算.中密的砂土1：1.001：1.251：1.50中密的碎石类土（填充物为砂土）1：0.751：1.001：1.25硬塑的轻亚粘土1：0.671：0.751：1.00中密的碎石类土（填充物为粘性土）1：0.501：0.671：0.75硬塑的亚粘土、粘土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土（经井点降水）1：1.00-硬质岩1：01：01：05、电气仪表安装工程5.1电缆敷设（1）电缆保护管管口打喇叭口，并做防腐解决;电缆保护管正直，管口封堵，固定牢固 ；成排电缆保护管摆放整齐，外形美观。（2）敷设时使用放线盘，严禁在地面支架上拖拉电缆，严禁出现铠装压扁、电缆绞拧、护层折裂现象。在电缆两端和电缆转弯处加挂电缆牌，电缆牌笔迹清楚，持久耐用，电缆卡子合适，固定牢固。（3）金属电缆支架桥架及其引入、引出的金属导管应接地可靠，金属电缆桥架及其支架全长不应少于2处与接地干线相连。非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2，镀锌电缆桥架间连接板的两端不应跨接接地线，但连接板两端应有不少于2个防松螺帽或防松垫圈的连接固定螺栓；（4）直埋电缆上下各铺100mm细沙，并加盖工程砖，电缆表面离地面距离0.7m。（5）制作电缆终端头前，先熟悉安装工艺资料，做好检查；制作过程应连续操作，缩短绝缘暴露时间。（6）电缆两端留有2-3m余量，接线牢固。5.2配管工程应达成的标准：配管规定横平竖直,成排成线,同类设备配管长度、配管位置一致，用管卡子固定，漆面完好，管口密封完好。措施规定：（1）照明明配管安装：规定水平或垂直安装允许偏差为1.5，全长偏差不大于管内径的1/2，外露螺纹2-3扣。（2）屋顶明配管采用吊筋，根据实际规定预制相同形状吊钩,一般采用6钢筋，焊接时先在两侧挂线画出吊筋位置保持间距在1.5m，然后开始焊接，保证吊筋垂直,竖向成线；（3）采用304角钢，根据灯高、固定位置加工等长角钢段，一侧根据固定照明管的U型卡子形状钻两孔，另一侧用彩板铆钉固定在彩板棚肋上，如有横梁尽量焊于横梁上,角钢固定期挂线保证垂直成线，然后用管卡子固定照明管并调直调平。照明管所有螺纹连接处涂凡士林。（4）电力用保护管管口用胀口器胀口，排管应尽量预制完装配，做到横平竖直。配电箱内管口高出箱体3-5mm；地下直埋管露出部分应为直管段，避免弯弧部分露出。（5）仪表用配管按设计高度加工配置，超过1.5m用管卡子固定。（6）电机电源电缆、控制电缆管及操作柱安装时，同型电机做到配管高度一致，位置竖向成线。5.3盘柜安装应达成的标准：柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可启动门与框架的接地端子间用裸编织铜线连接，作好标记，盘面标志牌、标志框齐全、对的、清楚。措施规定：（1）单独柜（屏、台）只找正面板与侧面的垂直度。成列柜（屏、台）顺序就位后先找正两端的，然后挂小线逐台找正，以柜（屏、台）面为准。找正时采用0.5mm铁片调整，每处垫片最多不超过三片。（2）柜（屏、台）漆层应完整无缺，色泽一致。固定电器的支架均应刷漆。（3）配电箱盘安装弹线定位：根据设计规定找出配电箱（盘）
