保定高开区朝阳北大街北三环漕河南路雨污水工程施组.doc

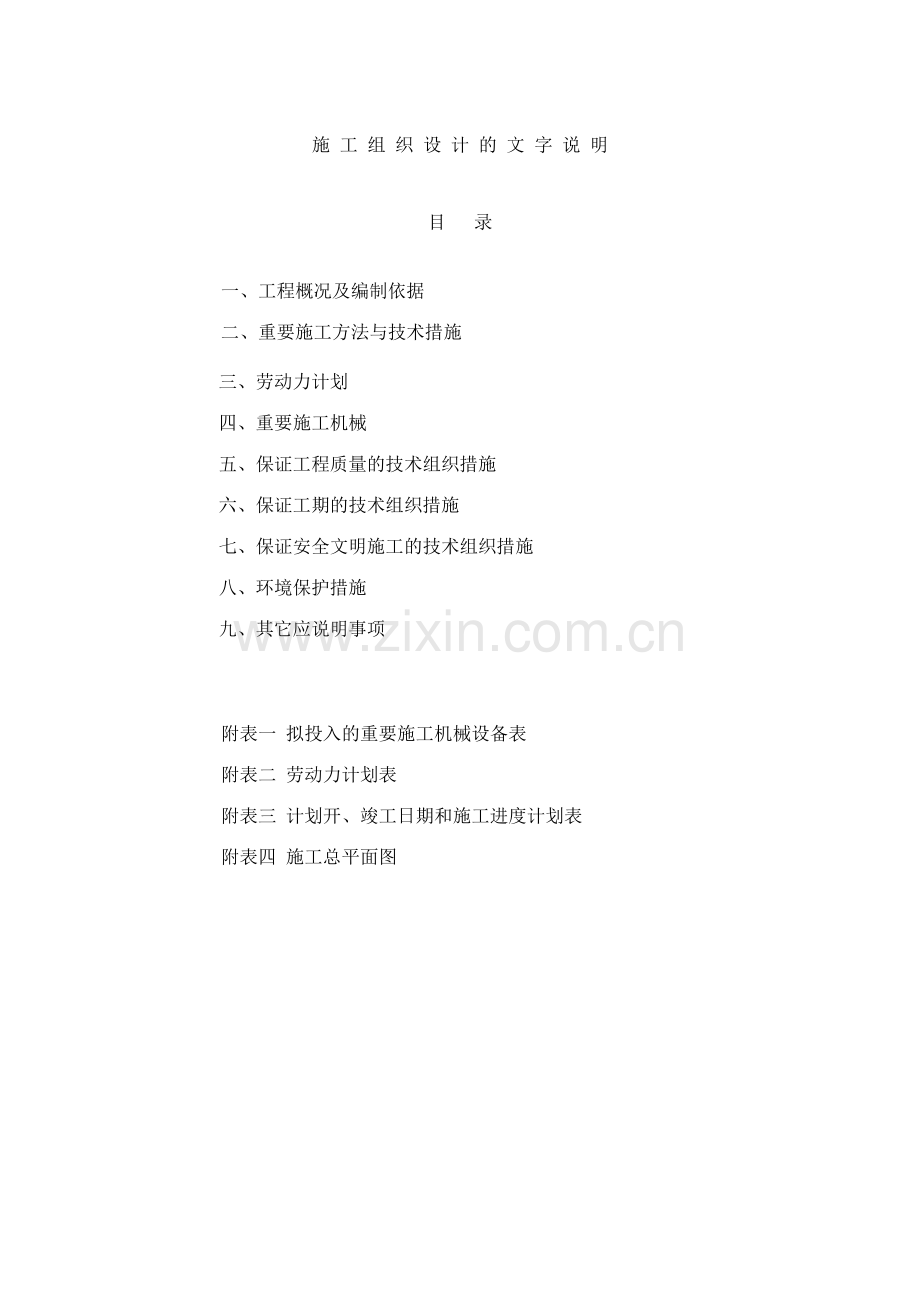

施 工 组 织 设 计 的 文 字 说 明

目 录

一、工程概况及编制依据
二、重要施工方法与技术措施
三、劳动力计划
四、重要施工机械
五、保证工程质量的技术组织措施
六、保证工期的技术组织措施
七、保证安全文明施工的技术组织措施
八、环境保护措施
九、其它应说明事项

附表一 拟投入的重要施工机械设备表
附表二 劳动力计划表
附表三 计划开、竣工日期和施工进度计划表
附表四 施工总平面图

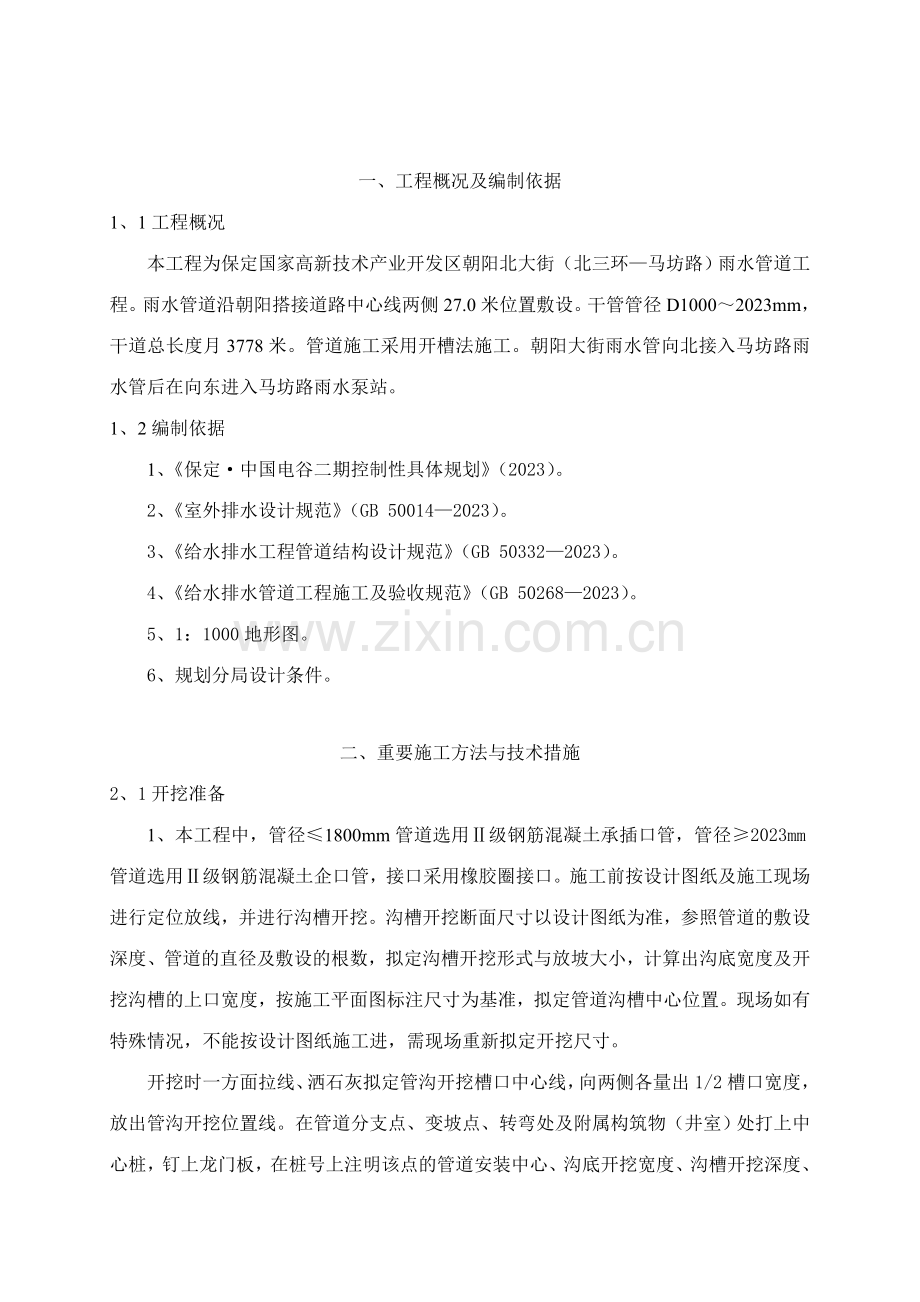

一、工程概况及编制依据
1、1工程概况
本工程为保定国家高新技术产业开发区朝阳北大街（北三环—马坊路）雨水管道工程。雨水管道沿朝阳搭接道路中心线两侧27.0米位置敷设。干管管径D1000～2023mm，干道总长度月3778米。管道施工采用开槽法施工。朝阳大街雨水管向北接入马坊路雨水管后在向东进入马坊路雨水泵站。
1、2编制依据
1、《保定·中国电谷二期控制性具体规划》（2023）。
2、《室外排水设计规范》（GB 50014—2023）。
3、《给水排水工程管道结构设计规范》（GB 50332—2023）。
4、《给水排水管道工程施工及验收规范》（GB 50268—2023）。
5、1：1000地形图。
6、规划分局设计条件。

二、重要施工方法与技术措施
2、1开挖准备
1、本工程中，管径≤1800mm管道选用Ⅱ级钢筋混凝土承插口管，管径≥2023mm管道选用Ⅱ级钢筋混凝土企口管，接口采用橡胶圈接口。施工前按设计图纸及施工现场进行定位放线，并进行沟槽开挖。沟槽开挖断面尺寸以设计图纸为准，参照管道的敷设深度、管道的直径及敷设的根数，拟定沟槽开挖形式与放坡大小，计算出沟底宽度及开挖沟槽的上口宽度，按施工平面图标注尺寸为基准，拟定管道沟槽中心位置。现场如有特殊情况，不能按设计图纸施工进，需现场重新拟定开挖尺寸。
开挖时一方面拉线、洒石灰拟定管沟开挖槽口中心线，向两侧各量出1/2槽口宽度，放出管沟开挖位置线。在管道分支点、变坡点、转弯处及附属构筑物（井室）处打上中心桩，钉上龙门板，在桩号上注明该点的管道安装中心、沟底开挖宽度、沟槽开挖深度、管道标高等技术数据，作为管沟开挖、管道安装的依据。
2、施工道路
本工程雨污水管道位置出朝阳大街中心线两侧27.0米出，施工时采用半幅作为施工道路。
3、施工用水和生活用水
施工用水和生活用水均采用自来水，就近从城市供水管引入进水水表，在生活区内要设立若干消防栓，以满足消防规定。
4、施工用电
用电线路由总配电房向外引，沿建筑周边设立，立杆架空铺设，立杆间距为15m,立杆高度为6m，从立杆向下引线，需用绝缘保护，每机边设分派电箱、闸刀和插座，做到一机一闸，所有配电箱均为铁壳，并上锁，须符合安全生产需要。
为防止以外停电对工程施工导致影响，在现场配备一台发电机备用。
5、施工排水设施
施工区排水：施工区域设沟槽排水，局部设集水井，用潜水泵将工作面的积水抽至集水坑内，再用离心式污水泵将井内的谁抽到地面的主排水沟内，经污水沉淀池净化解决符合城市排放标准，在排入市政排水系统。
2、2管沟开挖
1、管沟开挖时，根据土方挖、填方量的平衡计算，做好施工调配，减少土方的反复搬运。
2、挖方时，注意附近构筑物、道路、通讯、电力、绿化、给排水及消防等其它管线的现场情况，及时采用保护措施。考虑施工现场地下原存在管线，不能采用机械或爆破方法进行挖土，故在施工过程中，对砼路面的开挖采用空压机进行开挖，砼层打开后，采用人工进行挖土。
3、施工中经常测量和校核管沟开挖的平面位置，标高和边坡坡度，使之符合设计规定。
4、根据现场条件，施工管道都处在现状道路上，施工无放坡开挖的条件，因此所有采用支撑开槽。当设计槽深≤4.5m时采用排板支撑开槽法；设计槽深≥4.5m时采用钢板桩嵌板支撑开槽法，钢板桩中心间距800mm。
5、管沟开挖保证沟底土层不被扰动，当无地下水时，挖至沟底设计标高以上5—10cm时停挖：待下管时进行人工的平整并沟底找坡。
6、沟槽开挖时的堆土尽量堆于沟槽一侧，堆土线距边线不小于1.5m，靠建筑物外墙堆土，其高度不超过1.5m，堆土尽量不妨碍交通。
7、沟基解决：由于直埋管道直接座在沟底，沟底管基解决尤为重要，原土层沟底土质坚实时，可直接座管，如土质松散，应夯实。如遇软基，为便于施工操作和较少软基沉降，承插口管道砂石基础下超挖换填矿渣，其中D600以下管道换填300mm厚；D1000以下换填350mm厚。规定矿渣粒径不大于50mm，应以级配为准，含20%以上黏土。
8、砂石基础施工前，应复核高程（+0.125m）且槽底无积水和软泥。铺设时防止砂石进入集水井。砂石平基及管座石子不得与管皮接触，管底必须与平基紧密接触。砂及砂石基础要夯实，控制密实度90%。平基厚度满足设计及施工规范的规定，允许偏差为±15mm。
9、砂石基础材料一般采用中、粗砂，宜可采用天然级配砂石、级配碎石、石屑等地方材料，但其最大粒径不宜大于25mm。
2、3施工排水和降水
1、排水采用明排法（<4.5m槽深）时，施工时先挖好两侧排水沟（30×30cm）且20m设立一个集水井（深度比排水沟深1.5m）用砖砌筑。
2、在土质较差处，或开挖>4.5m槽深时，应在槽侧设立大口井进行降水（每10m设立一个），开槽前使地下水位减少至槽底0.5m以下，大口井管材采用D500mm无砂管，井底深度要在槽底以下5m处，纵向间距为10m，横向垂直间距视实际情况拟定。
3、施工排水排入旧管道或临时排水管道，假如现场没有排水系统，应一方面施做主干管道，并在相应的位置做临时排水管沟，以保证排水使用，左后汇集排入主干管道内，在排入管网，假如水质浑浊在排入城市管网之前可先排入沉淀池简朴解决，再排入城市管网。
4、拆撑时应遵循先下后上的原则，拆一步撑还土，夯实后再拆撑还土，拆撑时严禁大挑撑。
5、沟槽应达成质量标准：沟底标高允许偏差0，-15mm，宽度每侧不小于设计规定，坡度不陡于设计规定，排水沟宽度允许偏差±5cm。
2、4管道铺设
1、管道铺设前的检查
（1）沟底标高、底宽、回填土厚度是否达成施工标准。
（2）管材、管件、胶圈的质量是否合格。
2、管道铺设采用预留沉降量的解决方法，既管道铺设时的高程控制为：设计标高+0.125m=铺设标高。管道的一般铺设过程：下管、稳管、安装、部分回填、试压、所有回填。
（1）下管
根据管径的不同，分别采用不同吨位的吊车下管，下管应注意以下事项：
1）下管时，吊车沿沟槽开行时，距沟边应间隔1m的距离，以避免沟壁坍塌。
2）吊车不得在架空输电线路下作业，在架空输电线路附近作业时，其安全距离应符合本地电业管理部门的规定。
3）下管时派专人指挥，指挥人员必须熟悉机械吊装的有关安全操作规程和指挥信号，驾驶员必须听从信号进行操作。
4）搬（套）管子应找好重心，平吊轻放，不得忽快忽慢和忽然制动。
5）起吊及搬运管材、配件时，管材承插口工作面应采用保护措施。
6）在起吊作业区内，任何人不得在吊钩或被起吊的重物下面通过或站立。
7）管节入槽时，不得与槽壁支撑及槽下的管道互相碰撞，沟槽运管不得扰动天然土。
（2）稳管与安装
1）管道铺设采用预留沉降量的解决方法，既管道铺设时的高程控制为：设计标高+0.125m=铺设标高。稳管是逐节测量高程和管道中心线，管内高程允许偏差（±10mm）。管道不许稳定五倒坡，管材五裂缝破损，管道内无杂物。
2）管道轴线控制采用中心线发或边线法。
3）橡胶圈：承插口管道均采用胶圈接口（材料为氯丁橡胶），胶圈的物理性能应满足下列条件：
①拉断强度≥160MPa；
②邵氏硬度45°—55°；
③伸长率≥500%；
④永久变形<20%；
⑤老化系数>0.8（70℃ 1.44h）；
⑥压缩率30%为宜，既（胶圈截面直径、接口间隙）/胶圈截面直径=30%；
⑦胶圈由管材生产厂家按规格配套供应，施工接口时应使胶圈压缩均匀，避免出现胶圈扭曲，接口回弹等现象。
4）混凝土承插口管安装的动力可采用手动葫芦或卷扬机。
5）平口管道应在平基混凝土强度达成50%，且复核高程后方可下管。
6）采用水泥砂浆抹带接口，接口前应进行凿毛解决保证接口的严密。
管道交叉时，要使承插口之接口避开交叉处。管道就位后要及时进行验收和闭水实验。
2、5闭水实验
管道采用闭水实验检查。闭水实验必须在回填土之前进行，并应在管道、沟渠浸泡72h后进行，闭水实验的水位，是实验管段上游管内以上2m，如小于2m时闭水实验的水位可至井口为止，对渗水量的测定期间不小于2h。D700以上管段每3段抽检1段，实验不合格者，全线闭水实验，D700以下管道，每井段所有检查，。实验规定如下：
1、闭水实验必须在回填土之前且无积水情况下进行。
2、闭水实验必须在管道安装完毕后，各项技术指标经检查合格的前提下进行。
3、所有预留孔应封堵，且不得渗水。
4、管道两端堵板承载力经核算应大于水压力合力，且应封堵严密不得渗水。
5、对渗水量的测定期间不少于2h。
2、6检查井施工
在铺设管道后要及时施工检查井。检查井井底要进行超挖换填，非卧（沉）泥井，一般控制换填300mm，卧（沉）泥井控制换填400mm。矿渣最大粒径控制为50mm，表面铺细料，以便井基混凝土浇筑。检查井井基下加铺C15混凝土100mm厚。井底工程应同管道预沉量提高0.125m。
每个检查井工作坑设立大口井两个，大口井布置在工作坑对角线上，纵向与其它大口井在同一直线上，在管道带挖前和检查井开挖前必须先进行大口井降水，地下水位至少降至槽底以下50mm，可通过观测大口井水位拟定地下水位是否降至规定线以下。在符合规定期既可进行开挖，从施工开始到沟槽回填结束降水必须连续进行，为了保险起见，现场配备75kW发电机1台，使用潜水泵抽水。
检查井工作坑采用打工字钢支撑围护施工，采用I36工字钢，深度小于4.5m的工作坑，采用钢板桩卡板支撑，桩间距1m。根据基坑深度桩长采用6m—9m。深度小于4.5m的，设一道支撑，在桩顶以下1m处，深度大于4.5m的，需设2到支撑，第一道设在桩顶以下1m处，第二道支撑设在基坑底面以上2m处，腰梁采用I36双拼工字钢。开挖时距基底尚有20cm时进行人工清底，在达成设计标高并做好盲沟后，立即进行垫层混凝土的浇注。
本工程雨水口选用砖砌立箅式雨水口，起端雨水口深1.0米，雨水口井盖、井座、箅子均采用球墨铸铁材质。雨水口连接管管径均为D300，按坡度≥1.0%坡向雨水检查井。检查井井盖及支座采用Ф700球墨铸铁材质，车行道下选用重型井盖，人行道和绿化带下选用轻型井盖。井盖中心应标明“雨”字样。踏步选用球墨铸铁踏步。
管道与检查井接口采用直接砌筑的方法，但要采用短节相边，在入井段双侧外壁加橡胶圈入井壁，以后用防水砂浆双侧塞填孔隙。距检查井两侧各1m处，各留一管道接口，以减轻管与井不均匀沉降的影响。凡遇新旧管道，由于沉降导致铺管需调高时，通常旧井接管处不调整标高，旧管接井时，允许井内调整标高，既两管标高不同，但必须控制上游管比下游高。
2、7回填
沟槽回填应在管道隐蔽工程验收合格后进行。凡具有回填条件，均应及时回填，防止管道暴露时间过长导致损失。
1、沟槽回填前的检查
（1）现浇混凝土基础强度、接口抹带或预制构件现场装配的接缝水泥砂浆强度不小于5N/mm2。
（2）回填时必须将槽底杂物（草皮、模板及支撑设备等）清理干净。
（3）回填时沟槽内部不得有积水，严禁带水作业。
（4）回填材料必须符合设计和有关规范的规定。
2、基槽回填时应按基底排水方向由高至低分层进行，同时管腔两侧同时回填。管道两侧和管顶以上40cm范围内的回填石屑，采用薄铺轻夯夯实，管道两侧夯实的高度不应超过30cm。管顶40cm以上回填时每20cm一层，分层整平和夯实，使用中型压实机械压实或较重车辆在回填土上行驶时，管道顶部以上必须有一定厚度的回填土，其厚度通常不小于70cm。
回填土的压实度不得小于90%。
3、检查井周边0.5米范围内采用2：8灰土夯填，回填土压实度不小于95%。
4、回填的施工要点和注意事项
（1）管道两侧和顶管以上40cm范围内回填时，应由沟槽两侧对称进行，不得直接扔在管道上。
（2）需要拌合的回填材料，应在运入槽内前拌合均匀，不得在槽内拌合。
（3）管道基础围弧土基础时，管道与基础之间的三角区应填实。夯实时，管道两侧应对称进行，且不得使管道位移和损伤。
（4）采用木夯、蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于20cm。

三、劳动力计划
为尽快完毕施工任务，所以需要有充足的施工力量。
本工程各工种采用专业队作业形式，劳动力来源重要由公司内部力量为主，部分从社会劳务市场招聘，并进行技术培训，本工程各专业队需用劳动力量详见下表。

劳动力计划表
保定高开区朝阳北大街（北三环—漕河南路）雨污水工程 单位：人
序号
工种
人数
工作内容
备注
1
木工
5
沟槽支撑

2
钢筋工
15
沟槽支撑

3
安装工
20
管道安装

4
混凝土工
5
检查井施工

5
瓦工
20
检查井施工

6
架子工
8
搭设临建

7
测量工
10
沟槽开挖，管道安装回填

8
电工
5
保障现场生产生活用电

9
机械工
30
施工车辆驾驶，施工机械操作

10
电焊工
3
支撑钢筋焊接，设备修理

11
维修工
5
设备保养维修

12
起重工
10
管道安装

13
普工
100
配合各工种施工，沟槽开挖回填

14
钳工
10
沟槽支撑

15
保安人员
6
现场日夜执勤门卫

四、重要施工机械
本工程尽量加速施工进度，提高劳动效率，我公司在现有条件下，为保证该工程的安装工作特准备以下机械设备：
重要机械设备计划表
序号
机械或
设备名称
型号规格
数量
国别产地
制造年份
额定功率
生产能力
用于施工部位
备注
1
汽车吊
QY-16
2台
中国徐州
2023
180kw
16T
施工准备、沟槽开挖、管道铺设
备用
2
汽车吊
QY-12
2台
中国锦州
2023
110kw
12T
施工沟槽开挖准备、管道铺设

3
挖掘机
E-200
1台
日本
1994
240kw
1.2m3
沟槽开挖
备用
4
装载机
ZL50
1台
中国厦门
1999
180kw
5M3
沟槽开挖、回填

5
推土机
D-60
1台
中国洛阳
1994
45 kw
45kw
沟槽开挖

6
载重汽车
卡玛斯
5台
俄罗斯
1994
120kw
8T
施工准备、沟槽开挖、管道铺设、回填

7
载重汽车
解放141
2台
中国长春
1996
80 kw
4T
施工准备、沟槽开挖、管道铺设、回填

8
载重汽车
10TKR
2台
中国武汉
1996
140kw
10T
施工准备、沟槽开挖、管道铺设、回填

9
柴油发电机
W-75
2台
中国上海
1995
75 kw
75kw
管件安装
备用
10
自卸翻斗车
12马力
2台
中国洛阳
1994
9 kw
1T
施工准备、沟槽开挖、回填

11
泥浆泵
Ф75mm
10台
中国上海
1997
7.5 kw
20Tm3/h
水压实验
备用
12
污水泵
Ф50mm
20台
中国上海
1999
2.5 kw
12 Tm3/h
水压实验

13
电锯
5.5kw
1台
中国天津
1996
5.5 kw

14
切断器
7.5kw
1台
中国天津
1995
7.5 kw
Ф25
管件安装

15
蛙式打夯机
3kw
2台
中国上海
1996
3 kw
1T

16
洒水车
DLQ5092GSS型
4台
湖北十堰东风
2023.3

6000L

17
卷扬机
3t
2台
中国上海
2023.6

管道安装

五、保证工程质量的技术组织措施
5、1质量保证组织措施
建立以集团为首的核心层，项目部为实行层的质量管理体系，成立各工种的QC小组，对本工程实行全面质量管理。
项目部设立专职质量员，对本工程的质量进行管理、督促和检查，对质量控制的重点部位设立质量监控点。
1、质量检查监督制度
工程质量实行两级检查、三方监督，既在班组自检的基础上现场质量员与施工员负责复检，集团抽检和定期质量大检查，工程质量由建设单位、监理单位和本集团三方监督。
2、质量标准
严格按工程建设规范、规程、施工图纸及本集团有关保证质量技术措施、工艺标准等文献施工和质量检查与验收。
3、质量管理制度
为保证工程质量，施工前应认真学习本集团“公司标准”，强化质量意识，质量“三检制”、“工程交接检”，在工程质量控制和检查过程中，要认真执行，上道工序不达标不进入下道工序，保证施工资料和工程进度同步。
（1）明确本工程项目经理部各有关职能部门、人员在保证和提高工程质量中所承担的职责、任务和权限。
1）项目领导班子要围绕本工程质量目的，贯彻和执行质量责任制，保证工程质量目的的实现。
2）项目经理是工程质量的第一责任者，要坚持“质量第一”的方针，通过严格的质量管理工作，保证工程质量目的的实现，向业主交付符合质量标准和协议规定的工程。
3）项目总工程师负责组织编制工程质量计划，组织相关人员进行图纸会审、技术交底，加强施工监控，负责对工程关键技术和难点部位提出超前防止措施和解决质量事故中的技术问题。
4）质量主管负责组织物资，实验人员对工程原材料、半成品合成品的检测，并及时提出质量合格证明；负责组织工程施工质量检测和隐蔽工程验收。
5）施工主管负责编制施工计划安排，合理进行施工部署，解决常规技术问题。在计划、布置、检查生产工作时坚持把质量放在首位。
（2）施工准备阶段质量控制
1）针对本工程质量目的和施工特点，对全体人员进行质量教育，提高全员质量意识。
2）认真做好各项技术准备，针对本工程设计意图进行图纸会审，制定施工组织设计、技术交底。组织相关人员加深对有关施工技术规范、标准全面而准确的理解和掌握。
3）做好物资、设备准备。编制贯彻物资、设备进场计划，保证机械设备的完好。特别重视质量检测仪器的采购和检定，以保证施工质量检测的准确性。
4）施工现场准备。做好测量放线工作，划出施工范围，协助业主完毕地下障碍管线的查检和改迁工作，做好施工现场平面布置及谁、电、施工道路的准备工作，制定好交通疏导方案和文明施工措施。
（3）施工过程质量控制
1）做好原材料进厂检查工作
对采购的原材料必须具有质量证明文献，并由实验员对原材料进行抽样检测和实验。复试合格后，方可使用。对复试不合格材料，须做好明确标记，并隔离存放或由物资负责人组织更换，以保证原材料质量合格。
2）加强检测实验工作
①项目经理部质量员、实验员、测量人员应依据施工方案或协议规定的规范、标准规定对每道工序实行检查和实验，并做好验证记录。
②由项目经理部质量主管组织有关人员进行隐蔽工程的自检，在自检合格的基础上，由质量主管告知业主或监理单位参与隐蔽工程验收。
③执行验证的人员均有“质量否决权”，并有权向项目总工程师、项目经理报告。对不合格品执行集团《不合格品控制程序》文献。
3）加强测量与监测控制
①测量员必须坚持双检复核，通过自检和专检，制定协同完毕施工全过程的测量任务。
②测量人员必须对测量成果认真记录计算，并对设立的控制点做好保护工作，定期对测量仪器进行校验和维护保养。
4）加强技术人员施工过程中的指导和检查，使施工过程完全受控。
①由项目总工程师领导下的相关技术人员必须履行设计交底、图纸会审、技术交底的有关规定，认真做好记录。
②施工人员严格按照《施工方案》制定的施工措施、方法操作，操作班组执行自检和互检。
③质量主管组织质量员、实验员、测量员进行工序交接和隐检，做到不合格品的工序不转序，并按规定认真记录。
5、2技术措施
各分项工程、各工序施工前应做好一切准备工作，涉及施工人员、机械设备、材料的准备，施工计划和实行方案的制定，施工中应严格按照设计图纸、技术规范及有关规定进行把关，对本工程关键技术和难点部位由项目总工程师组织人员提出防止措施。特别是对工程质量通病进行事先防止，通过采用合理措施将质量问题消灭在萌芽状态，具体措施如下：
1、沟槽开挖与支撑
（1）沟槽开挖中控制好槽底高程，不得扰动天然地基，槽底预留20cm采用人工开挖，严禁超挖。挖出的土方严禁堆高，一般不大于1.5m，且距槽口边沿不宜小于0.8m，以保证基坑的稳定。
（2）槽底中线每侧净宽不应小于管道沟槽底部开挖深度的1/2 。
（3）开挖土方时的槽底高程的允许偏差为±20mm。
（4）设专人清理排水沟，看管抽水设备正常运转，避免泡槽。
（5）施工时应先撑后挖，支撑应及时，纵向和横向间距应严格控制，并派专人看管支撑是否稳定，以防支撑失稳导致不必要的事故。
2、管道基础
管道基础的所有原材料必须严把质量关，按规范规定进行抽检，不合格的原材料一律不准进场。
砂石管道基础的厚度应符合设计规定，石子不得与管道相接触，避免损坏管道。
混凝土管道基础的尺寸严格按图纸或规范进行施工，严格控制混凝土的各项指标，保证施工质量。
3、管道安装
管道吊装时必须设专人指挥，严防任何物件碰撞管道，避免管道受到损伤，同时按照吊装操作规程操作，避免安全事故的发生。超过D1000mm的管道须采用卷扬机装管，所有胶圈必须与直径相符，且安装准确，管道安装前管道口处，由于脱模导致的毛茬，用砂纸打磨光滑。
4、检查井
检查井的所有材料必须通过检测方能使用，混凝土、砂浆必须按配合比拌和，砖在使用前淋水，砌井后注意养护。
5、闭气
管堵安装与管道内壁间隙均匀，管堵充气在1.5—2.0MPa之间，以能达成密封最佳。
6、回填
（1）槽底至管顶以上50cm范围内，不得具有有机物、冻土以及大于50mm的砖、石等硬块；在抹带接口处应采用细粒土回填。
（2）冬季回填时管道以上50cm范围以外可均匀渗入冻土，其数量不得超过填土总体积的15%，且冻块尺寸不得超过100mm。
（3）边回填边支撑，避免槽内积水和泥土砖块混入，并保持坑壁的稳定，回填的厚度必须符合规范的规定。
见本章后附《质量保证体系框图》《全面质量管理保证框图》

质量保证体系框图

各生产班组工作质量保证
QC小组活动
质量目的
工程质量合格率100%、优良品率90%
机材械料管供理应
进度控制
安全生产
技管
术理
质制
量度
技艺术操规作范标工准

计量测量
生产班组自检互检
工区兼职质检员
质检工程师
TQC委员会
质量监督站
驻地监理工程师
经理
生产经理
机械材料部
生产计划部

安保部
工程技术部
实验室
质检部
总工程师
7、保证工程工期的措施
8、保证工程安全的措施
9、文明施工措施
9.1、环境保护
9.2、夜间施工
9.3、减少噪音扰民措施
9.4、减少扬尘措施
10、冬、雨季的施工安排

全面质量管理保证框图
全面质量管理领导小组

施工控制：工程队
QC小组活动
质量检查监察工程
技术控制：技术部

标准化作业
优质标准控制
信息及时反馈
质量承包经济责任制
工种工班自检交接班制度
标准化作业
防护工程QC小组
桥梁涵洞工程QC小组
砼预制构件QC小组
外观检查QC小组
路基填筑QC小组
原材料取证及检查监督
工种工班三检查工作指导
月季质量检查评选
隐蔽工程检查
测量放样
优质工程管理目的
符合规范和设计规定
实验
工序及工种检查
设计图纸及规范交底

重要工序处在
质量受控状态

六、保证工期的技术组织措施
本工程计划开、竣工日期：2023年8月24日至2023年11月10日。为了实现我单位向业主提出“保证总工期”的承诺，我们在采用以下措施，保证工程总工期目的的实现。（见本章后附《工期保证框图》）
6、1强化指挥机构
选派懂管理、懂业务的领导干部组成精干、有力的项目经理部，在施工现场行使指挥职能，对建设单位负责，守协议，服从监理，协调施工，保证本标段施工任务的按期完毕。
6、2投入精锐力量
在我单位选择专业化施工队伍担负施工任务，调配优良的机械设备，保证工程的顺利实行。
6、3坚强技术指导，合理安排施工
施技科、安质科直接参与施工现场的技术管理与指导工作，对施工人员进行技术培训，使施工人员掌握施工要领，提高生产效率，同时根据施工情况变化，立即进行施工方案调整，合量安排施工顺序。
6、4加强施工调度，使工程高效运转
建立高效的调度指挥系统，全面、及时掌握并迅速、对的解决影响施工进度的各种问题，对工程交叉和施工干扰工点和工序加强指挥与协调，对重大关键问题要超前研究，制定措施，及时调整工序和调动人、财、物、机，保证施工的连续性和均衡性。
6、5强化施工管理，实行网络计划制
对劳动力实行动态管理，优化组合，使作业专业化，规范化和程序化，严格实行和贯彻责任承包制，确立分岗责任制，使责任和收益挂钩，调动全员的积级性，根据项目工程的网络计划、编制分阶段和月度网络计划，拟定阶段工作重点，严格按网络计划组织安排施工。
6、6协调好季节施工
根据本地气象资料，有预见性地调整各项工程施工顺序，做好施工衔接及防止工作，使工程有序不间断的进行。
6、7加强机械设备管理与调配
切实做到加强机械设备的检修和维修工作，配齐维修人员，配足常用件，搞好总体的机械调配，充足发挥机械效率。
工期保证框图
施工准备做到三快：进场快、安家快、开工快

实现工期目的
工期保证体系
以管理为主线
保证施工顺利进行
提高工效
技术、质量保证
积极推广“四新”，开展“五小” 创新活动。
健全的质量保证体系，避免返工。
编制完善的，实行性组织设计指导施工。
畅通的材料供货渠道，充足的材料供应。
性能优良数量充足的配套机械设备。
施工经验丰富的专业化施工队伍。
高素质人员组成的精干高效的项目经理部。
人员设备材料保证
施工组织保证
与各方建立和谐关系，发明良好的施工外部环境。
实行网络计划管理，及时动态调整各种施工方法。

适时的组织劳动竞赛 。
七、保证安全文明施工的技术组织措施
7、1安全管理体系
成立以项目经理为组长的安全施工领导小组，全面负责并领导本项目的安全施工工作。
1、加强施工现场安全教育
（1）针对本工程特点，对所有从事管理和生产人员，施工前进行全面的安全教育，重点对专职安全员、班组长、从事特殊作业的人员进行培训教育。
（2）未经安全教育的施工管理人员和生产人员，不准上岗，为进行三级教育的新工人不准上榜，变换工种或采用新技术、新工艺、新材料、新设备而没有培训的人员不准上岗。
（3）特殊工种的操作人员的安全教育、考核、复验，严格按照《特殊作业人员安全技术考核管理规定》考核合格，获取操作证方能持证上岗。对已取得上岗证的特种作业人员要进行登记，按其复审，并要设专人管理。
（4）通过安全教育，增强职工安全意识，树立“安全第一，防止为主”的思想，并提高职工遵守施工安全纪律的自觉性，认真执行安全检查操作规程，做到：不违章指挥，不违章操作，不伤害自己，不伤害别人，不被别人伤害，提高职工整体安全防护意识和自我防护能力。
（5）对从事有尘有毒危害作业人员进行必要的防治知识和技术的安全教育。
2、认真执行安全检查制度
项目经理部要保证安全检查制度的贯彻，规定定期检查日期、参与检查人员，项目经理每周进行一次，作业班组天天进行一次，做定期检查。应视工程情况，如施工准备前、施工危险性大、节假日前后等要进行检查，并要有项目部领导值班。对检查中发现的安全问题，按照“三不放过”的原则立即制定整改措施，定人限期进行整改，保证“管生产必须管安全”的原则贯彻。
7、2安全管理目的和安全防范重点
1、安全管理目的：“三无、一杜”和“一创建”。“三无’即无工伤死亡事故，负伤率3‰以下；无交通死亡事故；无火灾、洪灾事故；“一杜”即杜绝重伤事故；“一创建”即创建文明安全工地。
2、安全防范重点
根据集团公司以往施工经验，结合工程特点，本工程施工安全防范重点涉及：
（1）防周边建筑物出现变形、下沉、开裂。
（2）防开槽坍塌事故。
（3）防地下水过量流失导致的底面沉陷。
（4）防开槽、起重机械事故。
（5）防用电、火灾事故。
（6）防道路行车事故。
7、3重要施工项目安全技术措施
1、施工现场安全技术措施
（1）所有工程在开工前必须编制有安全措施的施工组织设计，技术复杂的专题方案必须严格审核批准手续、程序。
（2）施工现场除应设立安全宣传标语牌外，危险地点挂牌按照《安全色》（DB2893）和《安全标志》（GB2894）的规定执行，夜间有人通过的施工区等还应设红灯示警。
（3）现场的生产、生活区要设足够的消防水源和消防器材，消防器材应有专人管理不能乱拿乱动。
（4）各类房屋、库棚、料场等的消防安全距离应符合公安部门的规定，室内不能堆放易燃品；严禁在易燃易爆物品附近吸烟，现场的易燃杂物，应随时清除，严禁在有火种的场合或近旁堆放。
（5）施工现场临时用电要有临时用电方案设计，应按《施工现场临时用电安全技术规范》（JGJ46）的规定进行设计、施工、验收和检查。临时用电还要有安全技术交底及验收表，健全安全用电管理制度和安全技术档案。
（6）施工现场应实行机械安全管理及安装验收制度，机械安装要按照规定的安全技术标准进行检测。所有操作人员要持证上岗。试用期间定机、定人，保证设备完好率。
(7)必须抓好施工现场平面布置和场地设施管理，做到图物相符，井然有序。此外，还应做好环保、消防、材料、卫生、设备等文明施工管理工作。
(8)施工现场安全设施重要涉及围护、洞口盖板、防护罩、护栏等，各种限制装置必须齐全、有效，不得擅自移动。
(9)根据设计文献复查地下构造（如地下电缆、给排水管道等）的埋设位置及走向，并采用防护措施，施工中如发现危及地下构造物、地面建筑物或有危险品、文物时，应立即停止施工，待解决完毕后方可恢复。
(10)井下作业点的作业位置须悬挂醒目安全标志。
2、工程施工安全控制措施
(1)土方施工
1）施工前，对邻近建筑物及地下管线等，进行认真检查，并采用有效的防护、加固措施，以保证其安全。
2）机具进场要防止碰撞电杆电线及市政房屋设施。
3）作业司机持证上岗，操作时需精力集中，服从指挥信号，不得随便离开机位，并注意异常情况及时加以纠正。
4）施工过程中，机械须平稳操作，防止其倾斜影响成槽质量。
5）施工期间严禁闲人进入工作面，非施工期间设明显标志，机具四周临时围护，夜晚设红灯示警。
6）施工提高架及钢丝绳各班组上班后认真检查，发现问题及时加以修配、更换。
7、4文明施工管理目的及措施
本工程的文明施工管理目的是争创“市级文明施工工地”，施工管理严格按保定市有关文献办理，重要采用以下保证措施：
1、按施工总平面布置图实行布置管理，施工现场内所有临时设施均按平面图布置，使施工现场处在有序状态。场地围栏设立施工标示牌，标明建设工程名称、规模、建设、设计、建立及施工单位名称和负责人以及工程开、竣工日期、施工许可证等，同时在适当的位置设“一图五板”。
2、围蔽围墙的外观尺寸、墙面装饰按市政府有关规定办理，围墙顶部每隔一定距离安装一盏具有重组亮度的路灯，以供夜间照明。
3、工地的原材料和半成品不得堆放与围墙外，材料及半成品的堆放严格按保定市及建设单位《文明施工管理办法》的规定分类堆放，并用标记牌标记清除。
4、施工现场内道路平整通畅，排水出口良好。施工临时场地出入口设立洗车槽，出施工场地的机动车辆，必须在工地内冲洗干净后才干上路行驶。
5、所有施工管理人员必须佩戴证明其身份的标记牌，施工场地出入口设专职安全保卫。
6、散件物料运送严格执行保定市及建设单位的有关规定，运送车及作业场地应及时清除和冲洗，以保证车辆和场地清洁。
7、采用严密措施，保证施工场地周边各种公共设施的安全。
8、工程竣工后，按规定及时拆除所有工地围墙、安全防护设施和其他临时设施，并将工地及周边环境清理整洁，做到工完、料清、场地净。
9、要做好生活区内的卫生防疫工作，项目部设专职卫生员，并定期对施工人员进行体检。

安全技术知识考试
思想政治教育
安全生产方针教育
安全技术知识教育
事故经验教训教育
总 结 评 比 优 良
定期进行安全生产大检查，开展安全月活动、开展安全宣传周活动，开展安全竞赛活动。

各个施工区
查事故解决
查劳动条件环境隐患
查管理制度
查思想
安全检查
安全领导小组
安全教育
贯彻安全奖惩规定
附表 安全管理保证图
八、环境保护措施
施工过程中不可避免地会产生一系列的环境问题，对本地群众的生活、工作、交通导致暂时不便，同时，施工产生的噪音、振动、扬尘等污染也会影响本地的环境问题，为使施工期的环保工作有序、有效的进行，尽量减少施工过程对周边环境导致的不利影响，我们将针对工程施工期面临的敏感环境问题、敏感点和生产的重要环境因素影响，依照国家及地方相关环境法律法规的规定拟定出施工过程中环保工作的具体安排，将环保工作规范、系统的贯彻施工期的全过程，使施工期的环境影响达成相关法规、标准和环评报告的规定。
8、1重要环境因素的控制
1、噪音
（1）施工场界噪声控制按《建筑施工场界噪声限值》（GB12593）的规定。
（2）对可固定的机械设备设立在施工场地临时房屋内，房屋内设隔音板，最大限度的减低其噪声。
（3）对噪声超标导致环境污染的机械，其作业时间限制在7时至12时和14时至22时之内。
（4）各项施工均选用低噪声的机械设备和施工工艺。施工场地布局要合理，尽量减少施工对居民生活的影响，减少噪声强度和敏感点受噪声干扰时间。
2、振动
（1）施工振动对环境的影响按《城市区域环境振动标准》（GB10070）规定。
（2）对振动超标导致环境污染的机械，其作业时间限制在7时至12时和14时至22时之内。
（3）本工程施工也许会对底层产生扰动，引起建筑变形或沉陷。因此，对临近建（构）筑物应事先详查，做好记录，对也许的危害采用加固等防止措施。
3、对城市生态的保护
（1）对城市绿化，在施工范围内严格按法规执行，临时占用绿地要报批并及时恢复，砍伐或迁移树木要报批，不得随意修剪树木
