瑞安市博物馆续建改造工程--消防设计专篇

工程名称: 瑞安市博物馆续建改造消防工程

建设单位（盖章） 瑞安市博物馆

设计单位（盖章） 中铁第十一工程局勘测设计研究院

设 计 日 期 2011年9月28日

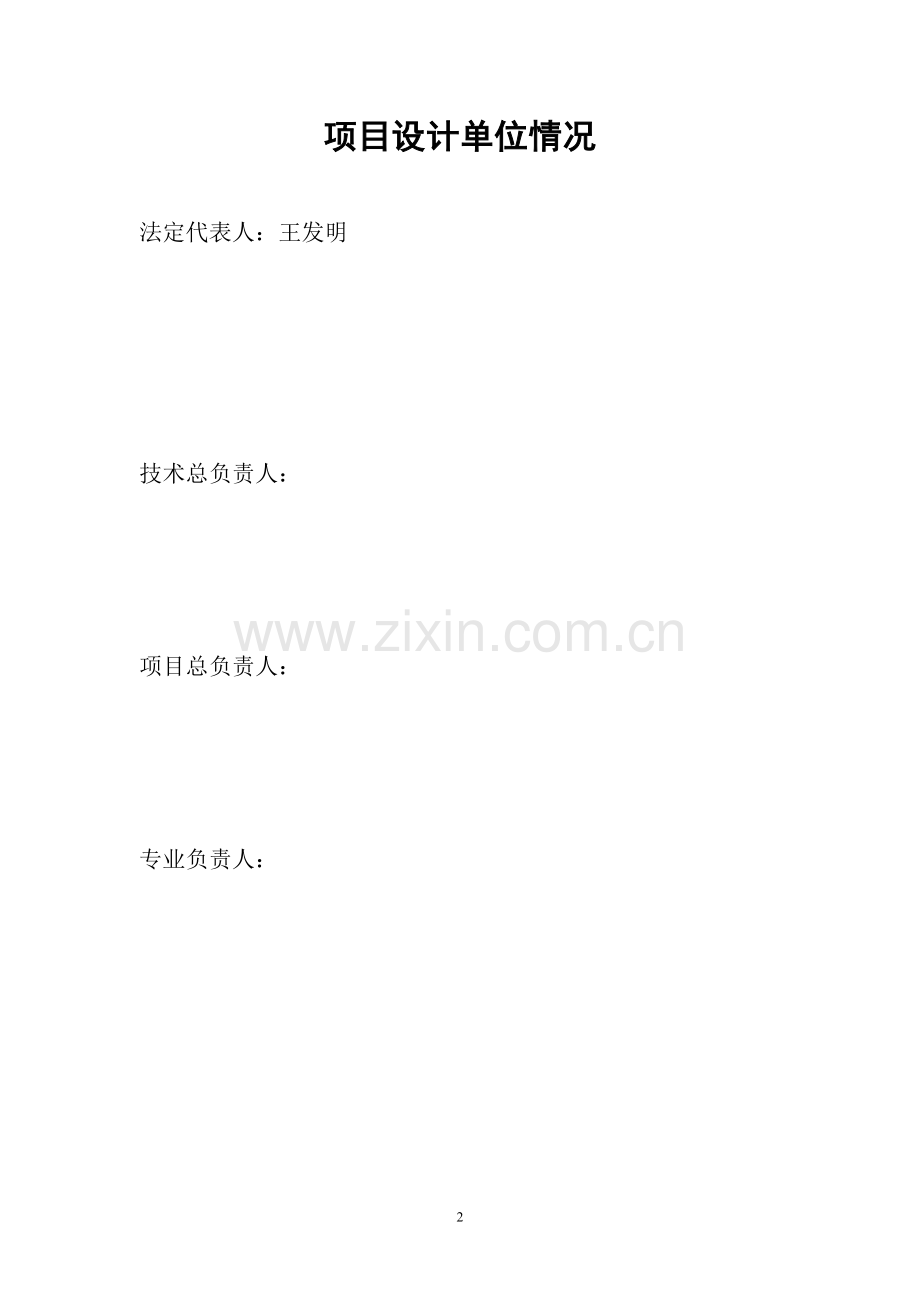

项目设计单位情况

法定代表人：王发明

技术总负责人：

项目总负责人：

专业负责人：

目 录
一、 设计依据·········································4

二、 设计规模和设计范围·······························4

三、 面积等设计指标···································4

四、 工程基本概况·····································5

五、 采用新技术、新材料、新设备和新结构情况···········6

六、 消防改装设计说明 ································6

七、 装修设计说明 ····································8

八、 电气设计说明·····································9

九、 给排水设计说明···································9

十、 暖通工程设计说明·································9

十一、 建筑灭火器配置······························10

设计说明书
一、设计依据：
1、瑞安市博物馆续建改造工程设计委托书及使用功能要求。
2、《建筑装饰装修工程质量验收规范》GB50210-2001
3、中华人民共和国消防法（中华人民共和国主席令第六号）
4、《办公建筑设计规范》 JGJ—2006
5、《建筑设计防火规范》 GB50016—2006
6、《混凝土结构设计规范》 GB50010—2002
7、《建筑灭火器配置设计规范》 GB50140—2005
8、《消防安全标志》 GB13495—1992
9、《建筑内部装修设计防火规范》 GB 50222-95
10、《多层民用建筑设计防火规范》 GB50045-95
11、《民用建筑电气设计规范》 JGJ/T16-92
12、《建筑给水排水设计规范》 GBJ 15-88 )
13、《自动喷水灭火系统设计规范》 GB50084-2001
14、《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
15、《博物馆馆建筑设计规范》 JGJ 66-91
16、《文物系统博物馆安全防范工程设计规范》 GB/T16571-1996系
文物系统博物馆安全防范工程设计规范》
二、设计规模和设计范围：
1、设计规模：
（1）工程名称：瑞安市博物馆续建改造工程
（2）使用功能：博物馆
2、承担的设计范围：
瑞安市博物馆续建改造工程的地下室层、一至四层的消防改装工程。
三、面积等设计指标：
瑞安市博物馆续建改造工程：
（1）：建筑面积：10040平方米，
（2）建筑层数/高度：地下室一层、地上四层/15.8米
四、工程基本概况：

工程名称

瑞安市博物馆

工程编号
ZCTCW-11-05002
建设地点

瑞安市博物馆

设计性质
续建、改造工程
工程特性及
每层使用功能

本工程为瑞安市博物馆续建、装饰改造工程，主要用途为对外开放的博物馆（局部为办公用房），其地下室层主要功能为书画库房等文物库房、一层主要功能为分单元的展览陈列室、
二层主要功能为各展厅的展览陈列室、三层主要功能为各专题厅的展览

陈列室、四层为维护及管理用的各办公区域用房。

，
建筑类别

一类

耐 火 等 级
一类

总建筑面积
(m2 )

10040m2
高度
15．8米

层数

地上
四层
地下
一层
五、采用新技术、新材料、新设备和新结构情况：
1、所有的建筑变形缝内均采用不燃填充剂材料严密填实。
2、所有建筑墙面上开洞，开孔后均采用不燃填充剂材料严密填实。
六、消防改装工程说明：
本工程的消防改装工程包括：火灾自动报警系统、消防应急疏散系统、消防广播系统及加设消防电话系统、气体灭火系统、消防水喷淋系统。其中消火栓系统没有变更，故不在本设计范围内；具体内容如下：
（一）、火灾自动报警系统：
（1）本改造工程设计根据瑞安市博物馆续建工程的装修设计图为依
据，结合本改造工程的特点,并按消防验收规范要求予以设计，其主
要设计依据如下：
《火灾自动报警系统设计规范》 GB50116-98
《建筑设计防火规范》 GB50016-2006
《建筑内部装修设计防火规范》 GB 50222-95
《博物馆馆建筑设计规范》 JGJ 66-91
（2）消防设备的数量及安装情况：
根据总体装修布局,按消防验收规范要求, 所有设备(除主机外)均须拆除后再次安装,并按改造后的装修工程布置，局部区域须以增加烟感及手动按钮（及消火栓按钮），每层均设置楼层显示器。改造后的报警系统、新增加的回路均接入原大楼消防控制器内,并与之联动；其中消防用电实现末端切换，主要各设备的具体数量如下：
烟感：地下室/128 一层/156 二层/156 三层/132 四层/123
手动报警按钮：地下室/22 一层/39 二层/39 三层/36 四层/31
消火栓按钮：地下室/8 一层/8 二层/8 三层/8 四层/8
楼层显示器：共计5个，每层均设1个。
各控制模块：详系统图/平面布置图
（3）产品（设备）的型号与规格：
新增加的产品型号及规格均与原大楼的原产品一致,所采用的管线均为满足消防要求的KBG管.
（二）、消防应急疏散系统：
（1）本工程应急系统布置,根据装修设计要求结合消防规范之要求予以设计，每层均布置应急照明灯，并符合消防规范之要求，时间不小于30分钟，
（2）疏散指示诱导灯、安全出口灯根据装修设计要求结合消防规范之要求予以设计。
（3），消防应急系统、疏散指示系统的详电气安装平面图内的布置。
（三）、消防广播系统:
消防广播按消防验收规范布置、并接入原大楼的消防控制室。详见设计平面布置图。
（四）、气体灭火系统：
本工程在地下室层的书画库房展厅内，采用气体灭火系统，火灾时消控连锁打开排烟风机，在保证人员疏散万，气体灭火消控关闭风机，待气体灭火结束后，由消控启动风机，排除废气。
（五）、水喷淋灭火系统:
（1）、本改造系统依据装修图的布置及要求,原大楼所有原水喷漆头均须拆除后再次安装, 并在局部区域增加必要的喷淋头.其主要设计依据如下:
《建筑给水排水设计规范》 GBJ 15-88
《建筑灭火器配置设计规范》 GBJ140-90
《给水排水管道工程施工及验收规范》 GB50268-97
《建筑内部装修设计防火规范》 GB 50222-95
《建筑设计防火规范》 GBJ 16-87
《博物馆建筑设计规范》 JGJ66-91
（2）、因工程的各展厅为均为原天花，为达到装修所及的标高点，故此区域的喷淋头采用上喷式，而办公区域均为有吊顶天棚，故此区域均喷淋头采用下喷式。
七、装修设计说明：
本工程为瑞安市博物馆续建装饰改造工程，根据博物馆的实际使用功能要求及各消防规范要求，其基本的装修特征如下：
（1）、地面工程：石材（抛光砖），仅办公区域为复合地板铺设。
（2）、墙面工程：隔墙均采用轻质砖，砖面层采用乳胶漆饰面，或是石材（墙面砖）铺设。
（3）天棚工程：各展厅均为原天花面层喷涂乳胶漆，仅办公区域及走廊为原铝板吊顶。
（4）各展厅模型：采用砂雕或是沙泥制作模型而成。
2、消防通道及消防楼梯：
本装修工程内的消防通道均能满足消防规范之要求，设置主楼梯一步，消防楼梯各一步。
3、本工程的防火设计的建筑分类为一类，其耐火等级为一级，
建筑内部各部位的装修材料燃烧等级均为B1级以上。
4、所有基层木材均应满足防火要求，表面刷防火涂料达至消防规范要求的三遍以上。
5、所有防火涂料产品及装修材料产品均应符合消防部门要求。
八、电气设计说明：
本工程电气设计以满足建设单位的使用功能为要求，设计依据如下：
1、《民用建筑电气设计规范》JGJ/T16-92；
2、《建筑设计防火规范》GB50067-97
3、《建筑与建筑群综合布线系统工程设计规范》GB-T50311/2-2000
4、《建筑照明设计标准》 GB50034－2004
二、设计范围：
地下室层、一层至四层的电气安装系统,包括应急疏散照明系统。
三、供电系统
1、强电来自原建筑的配电箱供电，各配电箱前均设置消防强切。
2、采用三级负荷：设备负荷及照明。
3、其中应急照料明疏散系统采用ZR-BV（BVR）电线。其余均采用BV（BVR）电线，电线管采用符合消防要求的KBG管或是PVC管。
4、照明配电：照明、插座均由不同的支路供电；所有插座回路均设漏电断路器保护。
九、给排水设计说明：
1、本工程为博物馆装修室内给排水安装工程，仅每层一个卫生间，其设计依据如下：
（1）、装修的设计图纸、建设单位的相关要求。
（2）、《建筑给排水设计规范》GB50015-2003（2003版）
（3）、《建筑设计防火规范》GB50016-2006
（4）、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
2、设计范围：
各层卫生间的给水系统及排水系统。
3、安装情况：
详给排水安装图。
十、暖通设计说明：
(1)、本暖通改造工程设计根据瑞安市博物馆续建工程的装修设计图为依据，结合本改造工程的特点,以满足博物馆的实际使用功能为本，其主要设计依据如下：
《采暖通风与空气调节设计规范》 GBJ19-87 2001版
《建筑设计防火规范》 GBJ16-87 2001版
《博物馆馆建筑设计规范》JGJ 66-91
《民用建筑暖通空调设计技术措施》第二版
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB 50243-2002
《民用建筑节能设计标准》 JGJ26-95
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001版
《城市区域环境噪声标准》GB 3096-95
（2）、设计范围：
中央空调系统设计
机械通风系统设计
防排烟系统设计
（3）、机械通风系统：
地下一层和一层库房设置 了机械排风系统，以保证新风的供应并排除室内污浊空气。各层展厅均设置有机械排风系统，同样保证新风供应，排除浊气。另各层卫生间及会议室均设有独立的机械排风系统，以排除室内浊气。送风、排风风机箱均采用低噪声风机，并配以消声、减振等措施，以满足环保部门对于噪声控制的要求
（4）、机械通风系统：
本工程为多层公共建筑，其楼梯间、前室等均为自然防烟。地下一层和地上一层库房均为无外窗房间，面积较大且可能储藏可燃物的房间均设置有机械排烟系统。排烟风机置于室内。地上展厅均为无外窗房间且人员密集场合，面积超过100m^2均设置有机械排烟系统。排烟风机置于屋面厅部分的共享大厅高度超过12米，设置机械排烟系统，风机置于屋面。所有排烟风机均为消防专用耐高温型(280C)，并且与排烟用防火阀一起与电气消防报警系统联锁。
（5）、中央空调系统：
本楼地上二、三、四层展厅和办公区域采用热泵冷暖水机组的中央空调系统，主机为风冷螺杆式冷暖水机组置于屋面，其他水泵及辅机等置于屋面空调水泵房内。由于运行管理上的差异，地下一层和一层库房区域采用直接蒸发式的恒温恒湿空调机组达到空调的目的, 其室外机置于屋面。中央空调系统的主机均自带电气自控装置，便于实现BA系统。热泵空调水系统立管垂直方向为同程式，水平方向为异程式，为便于系统的调试及运行管理，本工程空调系统各末端机组回水管上均设计有动态平衡阀。直接蒸发式恒温恒湿空调机组室内、室外机组为一一对应的关系。根据建筑空间和功能布置，本项目地下一层和一层库房区域均采用集中式全空气系统，设计采用直接蒸发式恒温恒湿机组。地下一层为一个系统，地下一层区域为二个系统。二层及三层展厅区域均采用集中式全空气系统，设计采用热泵水冷媒变频卧式恒温恒湿组合式空调箱。四层大厅区域为水系统全空气形式，其余办公区域采用集中新风机组加室内风机盘管的半集中式空调形式。展厅大厅考虑其空间因素，采用侧向的送、回风方式，其余区域均为散流器顶送风形式。各空间气流组织均为上送上回方式。

十一、建筑灭火器配置：
依据装修平面布置及《建筑灭火器配置设计规范》GB50140-2005要求，各区域内均设备一定数量的灭火器箱，内装4KG干粉灭火器两具.合同管理制度
