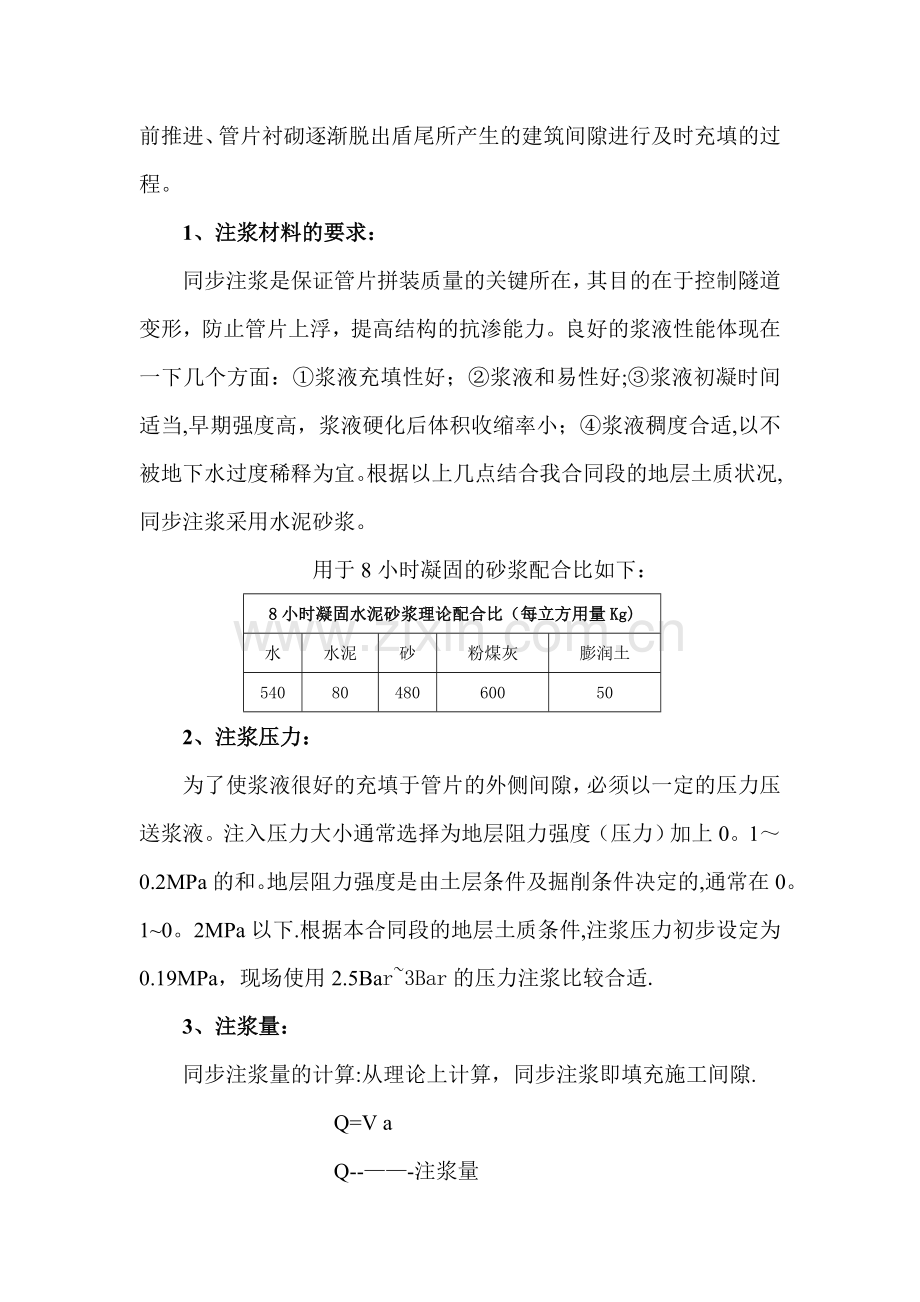

盾构机同步注浆及二次注浆施工技术总结一、 同步注浆的作用二、 二次注浆的作用三、 同步注浆操作工艺四、 二次注浆操作工艺五、 注浆效果总体评价一、同步注浆的作用由于盾构机刀盘直径为6420，而管片外径6200,所以当管片拼装完成并脱出盾尾后，管片与土体之间形成一个环形间隙，此间隙若不及时填充，可能造成地层变形，致使地表下沉或建筑物下沉。因此，同步注浆填补了这一空白，及时有效的浆液注入施工间隙，抑制了地层变形;也使管片得到部分稳定，防止管片偏移;浆液凝结后具备一定的强度,提高了隧道的抗渗能力;当地下水丰富时,还能预防盾尾水源流入掌子面而造成的喷涌。可以说同步注浆起到了多方面的作用.二、二次注浆的作用二次注浆作为盾构施工的一种辅助工法,主要是起到补充的作用。由于同步注浆液凝固后有所收缩,或者是同步注浆没有填充密实，需要二次注浆时补足浆液，同时二次注浆采用双液浆，将衬背的流水通道阻住,防止地下水系统涌入掌子面.但是注浆压力一定不能超过0.4Mpa，防止击伤管片。三、同步注浆操作工艺盾尾同步注浆是利用盾构设备中的同步注浆系统，对随着盾构向前推进、管片衬砌逐渐脱出盾尾所产生的建筑间隙进行及时充填的过程。1、注浆材料的要求：同步注浆是保证管片拼装质量的关键所在，其目的在于控制隧道变形，防止管片上浮，提高结构的抗渗能力。良好的浆液性能体现在一下几个方面：浆液充填性好；浆液和易性好;浆液初凝时间适当,早期强度高，浆液硬化后体积收缩率小；浆液稠度合适,以不被地下水过度稀释为宜。根据以上几点结合我合同段的地层土质状况,同步注浆采用水泥砂浆。 用于8小时凝固的砂浆配合比如下： 8小时凝固水泥砂浆理论配合比（每立方用量Kg)水水泥砂粉煤灰膨润土54080480600502、注浆压力：为了使浆液很好的充填于管片的外侧间隙，必须以一定的压力压送浆液。注入压力大小通常选择为地层阻力强度（压力）加上0。10.2MPa的和。地层阻力强度是由土层条件及掘削条件决定的,通常在0。10。2MPa以下.根据本合同段的地层土质条件,注浆压力初步设定为0.19MPa，现场使用2.5Bar3Bar的压力注浆比较合适.3、注浆量：同步注浆量的计算:从理论上计算，同步注浆即填充施工间隙.Q=V aQ-注浆量V-理论填充空隙a-注入率地铁规范规定，同步注浆的注入率宜为130%180，从施工经验来看,软土地层控制在135%154即3.5m34m3为宜;硬岩地层中以115%135%即3m33.5m3为宜。理论注入量：V=1.2(6420/2）21.2(6200/2)2=2。6m3注浆量的多少由地质、注浆压力和超挖量决定.当地层裂隙较多，浆液渗入较远,或者有溶洞时注浆量会明显增多；注浆压力偏大时，浆液在高压作用下会向岩体压密，以增加用浆量；在曲线段推进时,由于纠集或者调整姿态造成超挖，也必须用注浆的方式来弥补岩体间的空隙。注浆压力的确定,由于管片在生产时已经设定了最大抗压值为0.4Mpa，所以注浆压力不得超过此值，否则会将管片压裂。4、注浆流量：同步注浆非常重要的参数就是要建立注浆流量与盾构推进的关系.如果注浆流量大于盾构推进的速度,则浆液会发生跑浆现象，甚至会穿过盾尾进入盾构机内，污染拼装的工作面；如果注浆流量小于盾构前进的速度，则会在盾尾脱出的部位造成一定的沉降。按盾构推进速度20mm/min计算注浆流量值为54L/min。5、注浆注意事项： 制浆时的注意事项 材料投入顺序要正确,计量要准确；拌和时间要连续，不能间断；严格控制搅拌的时间、速度。 使用材料要合适，杜绝使用过期、不合格的材料； 运输、注入时的注意事项 使用搅拌装置，保证浆液在运输过程中不出现分离； 经常检查从注入孔到泵的输浆管路的畅通状况; 掌握注入孔位置的阀门和泵的工作状况;严密观察注入压力、注入量的波动状况； 注意注入结束时从注入孔阀门的关闭到移动输浆管的工作顺序；取下注入孔的阀门时，应装上柱塞; 管片出现破损、上浮等现象时先采取封堵措施后再注浆； 当浆液从管片外漏时,应暂停注浆，待采取措施后再行注入； 废浆液及时用排污泵通过排污管线排到地面; 作业结束后,作业员必须对制浆设备、泵等进行彻底的清洗.6、注浆标准及效果检查 注浆压力达到设计压力,注浆量达到设计注浆量的80以上。 注浆效果检查主要采用分析法,即根据压力、注浆量等结合管片、地表及周围建筑物量测结果进行综合评价.四、二次注浆操作工艺二次补注浆采用后方注浆方式，即在后几环注浆孔进行壁后注浆.二次补注浆主要是弥补同步注浆的不足，以下三种场合需要进行二次补注浆. 雷达检测管片外有不实空洞; 注入浆液的体积缩减部分的补充注入； 为了提高抗渗透性.1、注浆孔位置及构造管片的吊装孔兼作二次注浆孔。从便于施工和注浆效果两方面综合考虑,二次补注浆孔的位置宜选择在管片两侧。 直线段：注浆孔在管片两侧交替选择； 曲线段：注浆孔的位置最好选择在曲线外侧管片注浆孔。注浆孔的断面布设图见图1-1。说明：注浆孔孔径为50mm。图1-1 注浆孔断面布设图图图考虑到该孔作为同步注浆后的补充注浆手段，为保证同步注浆浆液不从预留空洞泄出，又方便二次补注浆使用，设计在孔洞外侧预留了一层25mm厚的素混凝土层,以便后期补充注浆时将其冲破。注浆孔构造见图12。图12 管片注浆孔构造示意图(单位：mm）2、注浆方式在隧道内，通过管片注浆孔（盾构机后方5环位置）用枪头注入浆液。注入方式见图21。注浆之前要先钻孔，达到预定深度后，再开始注浆。根据本区间的地层地质状况及现场的施工条件等因素，钻孔用具选择便携式薄壁金刚石钻。 图2-1 管片注浆方式示意图3、注浆材料二次补注浆的材料主要采用水泥浆。但在隧道开挖对地表建筑物或管线影响较大的地段，为减少地面沉降,可选择双液型浆液.水泥浆所用材料及配比见表3。1。 水泥浆液材料配比 表3。1 水泥水稳定剂1150kg1150kg2.73.5kg4、注浆控制参数二次注浆在拼装好的管片进行。注浆量一般为理论间隙的4050%。二次注浆压力一般比同步注浆压力高出0.010.03MPa,但是还应参考隧道覆土厚度、地下水的压力及管片的强度进行调整。对于钢管片来说，注入孔处的压力不能大于0。4MPa，以防止钢管片变形.考虑综合因素，注浆的速度约为25L/min.5、注浆孔密封：二次注浆结束后，要对每一个注浆孔进行密封，以防渗水。注浆管密封圈和注浆管盖密封圈均采用缓膨胀型遇水膨胀橡胶制品。注浆管密封构造见图5-1。图5-1 注浆孔密封构造图6、注浆注意事项 注浆完毕后，要冲洗枪头，使之可顺利进行下一次注浆。 注意注浆孔的密封，以防渗水。 使用材料要符合标准，保证注浆质量。7、注浆标准及效果检查 对已注浆的壁后注浆材料进行取样，检查其注浆厚度、情况、强度等。 壁后注浆施工具有防止围岩松弛和把千斤顶推力传递到围岩的作用，因此必须进行充分的填充.8、壁后注浆管理吊装孔(注浆孔）防水:当吊装孔和注浆孔结合使用时，为减少注浆孔作为隧道渗水的薄弱环节,在吊装孔的管片外侧留50mm的素砼，当需要进行衬砌背后二次注浆时,将吊装孔素砼破开，作为注浆孔使用。注浆孔设置两道水膨胀螺孔密封圈加强防水。同步注浆用砂浆搅拌站 二次注浆用注浆机同步注浆仪表 二次注浆在管片吊装孔上五、注浆效果总体评价我们从工作指令出发，到盾构机司机的执行；从注浆原材料把关，到浆液质量的定期抽查，每一个环节都注重落实；从搅拌站的准确计量，砂浆车的定期保养,到盾构机注浆系统的及时疏通。从人员组织、材料进场检查到机械设备保养等环节全面保持在受控状态.注浆后管片背后基本上没有流水现象，说明双液浆成环效果还好。每5环注双液浆2。2m3是可行的.经测量，管片后期位移较小，最大值在3，如果盾构机在50以内,管片最大偏移不超过规范值.经测量，地表工后沉降也控制在较小范围,工后最大沉降值3，所有点位均没超过设计值。应该说，注浆效果较好.
