七氟丙烷气体消防施工方案.doc

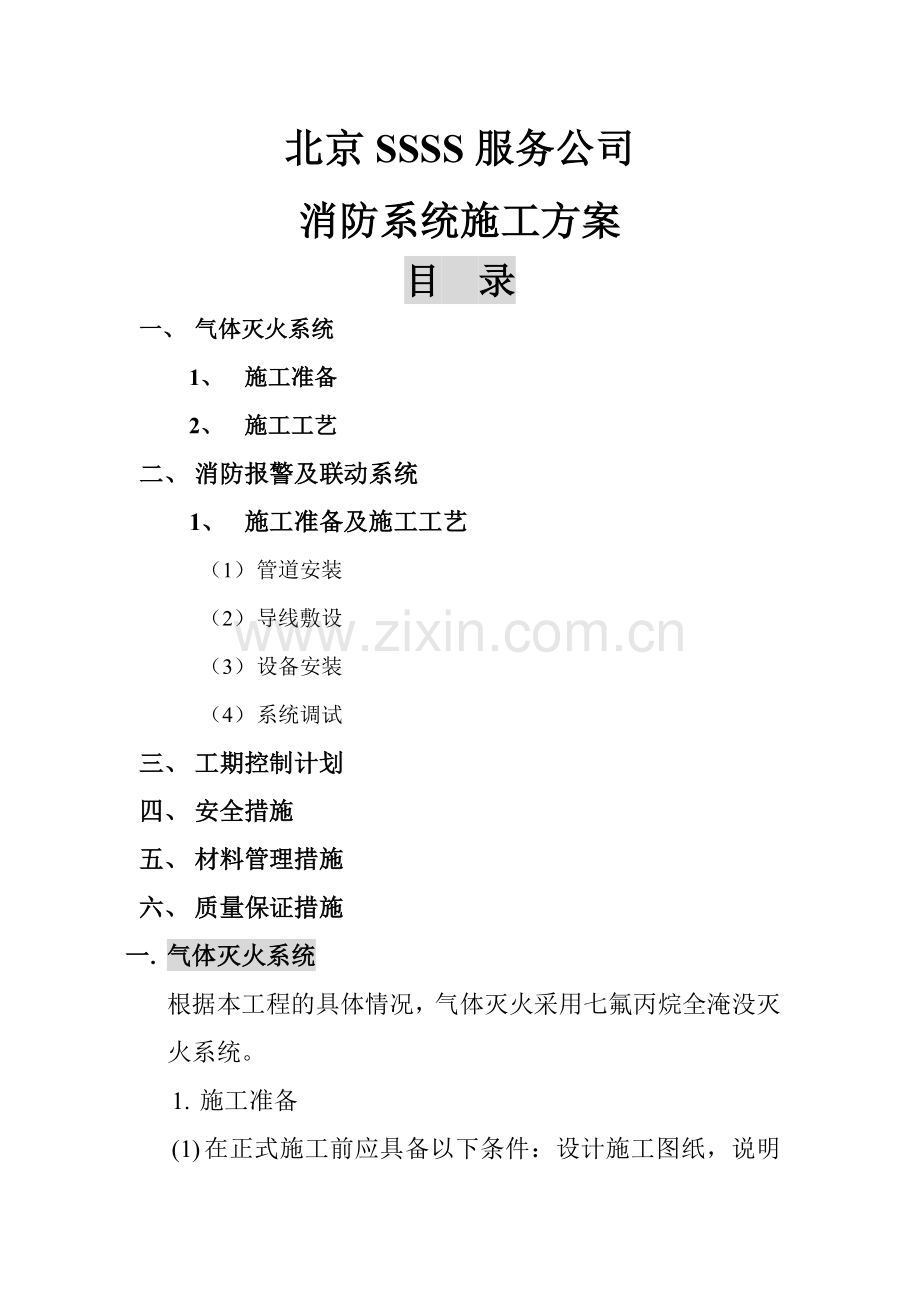

北京SSSS服务公司消防系统施工方案目 录一、 气体灭火系统1、 施工准备2、 施工工艺二、 消防报警及联动系统1、 施工准备及施工工艺（1） 管道安装（2） 导线敷设（3） 设备安装（4） 系统调试三、 工期控制计划四、 安全措施五、 材料管理措施六、 质量保证措施一. 气体灭火系统根据本工程的具体情况，气体灭火采用七氟丙烷全淹没灭火系统。1. 施工准备(1) 在正式施工前应具备以下条件：设计施工图纸，说明书,系统组件及主要材料齐全，规格，型号，品种等合设计,及规范要求。(2) 组织相对技术人员及施工人员熟悉设计图纸及施工现场.安排好操作面及临电等的安装。2. 施工工艺(1) 一般要求气体灭火系统的施工应按设计施工图和相应技术文件进行，不得随意改动施工过程，及时填写各种施工记录。(2) 灭火剂贮存的瓶安装灭火剂贮存瓶应安装在防护区外的专门房间内，并尽量靠近防护区.灭火剂贮存瓶操作界面距墙不宜小于1.0m。灭火剂贮存瓶上的压力表应朝向操作面，安装方面高度应一致。灭火剂贮存瓶上的支框架应固定牢固，且应作好防腐。(3) 集流管制作安装集流管外表要涂为红色。集流管上的泻压装置方向不得朝向操作面。(4) 高压软管和单向阀安装安装前应外观检查,并吹干净，高压软管两端连接应用密封膏防漏,并不得将密封材料挤入管内。单向阀安装方向应与灭火流动方向一致。(5) 选择阀安装选择阀操作手柄应在操作面一侧，采用丝接的选择阀，其支管道连接采用活接头.选择阀上应标明其防护区的名称。(6) 管道施工管材及管件应等合设计及规范规定镀锌管道不宜焊接，与组件连接部位需采用法兰时。应进行二次镀锌.管道穿越墙壁及楼板时应加套管。管道固定应牢靠套齐，吊间距应等合下表规定公称直径mm1520253240506580100最大间 距m1。51。82。12。42.73。43.53。74。3管道末端喷嘴处应有支架固定,支架与喷嘴距离应小于500mm。管道应加防晃支架.管道三通接口应水平安装.(7) 管道吹扫及试验管道安装完毕后应进行气压强度试验及严密性试验，试验压力为8mpa。保压5min.管道吹扫宜采用氮气或压缩空气.吹扫时末端气流过度不小于20m/s 用白布检查,直至无杂物。(8) 喷嘴安装喷嘴安装应逐个核对其型号，规格，喷孔方向,并符合要求。(9) 调试系统安装完成后应采用高压氮气进行模拟试验.看气体从喷嘴喷出,有关控制阀工作正常,信号正确。二. 消防报警及联动系统1. 施工准备及施工工艺(1） 管道安装 电线管采用JDG钢管 电线管固定支架宜为1.5m2。0m，且接头两端及拐弯处必须有支吊架。 明装电线管煨弯时弯曲半径宜不小于管外径的6倍且不能有折皱或裂缝。 电线管拐弯或超过30m时宜设过线盒。 电线管应作为按地保护。（2) 导线敷设导线规格型号符合设计及规范要求。电线接头应焊锡，且焊缝应饱满，光滑.由顶棚内引向接线盒的导线应穿金属软管，不应有祼露部分。不同电压等状，不同电流的导线不得穿在同一根管内。(3) 设备安装控制器，声光报警，按钮及探测器规格型号应符合设计及规范要求。点型火灾探测器安装位置应符合规范要求.报警按钮安装高应宜为1.5m,且安装牢固不得倾斜.控制器墙上安装时，其底面距地不宜小于1。5m,安装应牢固,平直并可靠接地.(4) 系统调试设备安装完后。与主机连接完成进行系统调试.调式应对每个探测器逐个寻检，其动作应准确无误.系统联调时应保证其功能完全达到要求，并能正确传出信号。三. 工期控制计划施工项目计划工期气灭管网安装7天 砌完墙并抹好灰钢瓶间安装3天 砌完墙并抹好灰报警及联动系统安装8天 吊顶前4天 吊顶后4天水喷淋及气体喷淋安装5天 吊顶前3天 吊顶后2天系统调试5天 整体工程完成后系统调式四、安全措施1、对施工作业区域做临时封闭，便于现场安全防护，防止非施工人员进入施工现场而发生以外。2、进入现场施工人员，必须正确使用各种劳动保护用品.对无防护用品人员不得上岗操作。3、施工场区的危险地段和上岗出入口应有警示标志牌，夜间设红灯警示。4、二米以上空中作业必须设置安全操作平台，不得直接站在模板、支撑上和钢骨架上从事施工操作，高空作业同时必须系上安全带。绳扣系在稳固牢靠的地方并符合安全高度的要求。5、高空作业人员严禁向下抛扔物件、材料和垃圾。一切物品必须经过垂直运输机械做上下传递.五、材料管理措施1、现场材料堆放和设备布置必须在指定地点，且材料堆放整齐，设备洁净。2、各种料具应按指定地点存放,并分规格码放整齐、稳固，做到一头齐，一条线.3、施工现场的机具保管中，应依据材料性能采取必要的防雨、防潮、防冻、防火、防爆、防损坏等措施，贵重物品、易燃、易爆和有毒物品应及时入库，专库专管，加设明显标志，严格执行领退料手续。4、在施工过程中，为杜绝材料浪费及使用不当，各部门应各负其责，把好每道关。六、质量保证措施1、质量管理标准化：技术工作标准化和管理工作标准化。在工程施工中，严格施工技术的管理，使各种技术标准在施工中起到法规作用,认真执行,使施工操作规范。2、认真制定落实质量责任制，使每一道工序的质量责任落实到人，另一方面，也就是使每一道工序都有人在管理.实行质量奖励制度。3、严格“三检”制度：“三检”即自检、专检、交接检查制度，是保证工程质量的行之有效的工作制度。
