舞钢恒大华府首期1—5#楼工程 西瓦坡屋面施工方案
坡屋面西瓦施工方案
批准：
审核:
编制：
XXXXXX有限公司
XXXXXXX项目部
2012年2月17日
坡屋面西瓦施工方案
一、工程概况:
本工程为高层塔楼西瓦坡屋面，其中塔楼（含女儿墙斜顶坡面）屋面结构层为现浇钢筋砼板，屋面防水等级为Ⅱ级(女儿墙斜顶坡面防水等级Ⅲ级）,坡度大于50％.本方案专为坡屋面西瓦的施工制定.
本工程主塔做法如下:
其中，保温层为挤塑聚苯乙烯泡沫塑料板，厚度65mm.防水层为1.5厚PET自粘防水卷材.
副塔做法如下：
其中，防水层为1。5厚PET自粘防水卷材。
女儿墙斜顶坡面及相邻坡面做法如下:
二、参考的标准及规范：
《屋面工程质量验收规范》GB50207－2002
《屋面工程技术规范》GB50345－2004
《建筑工程施工质量验收统一标准》GB50300－2001
《舞钢恒大华府首期主体及配套工程施工合同》
《05系列工程建设标准设计图集》05YJ1

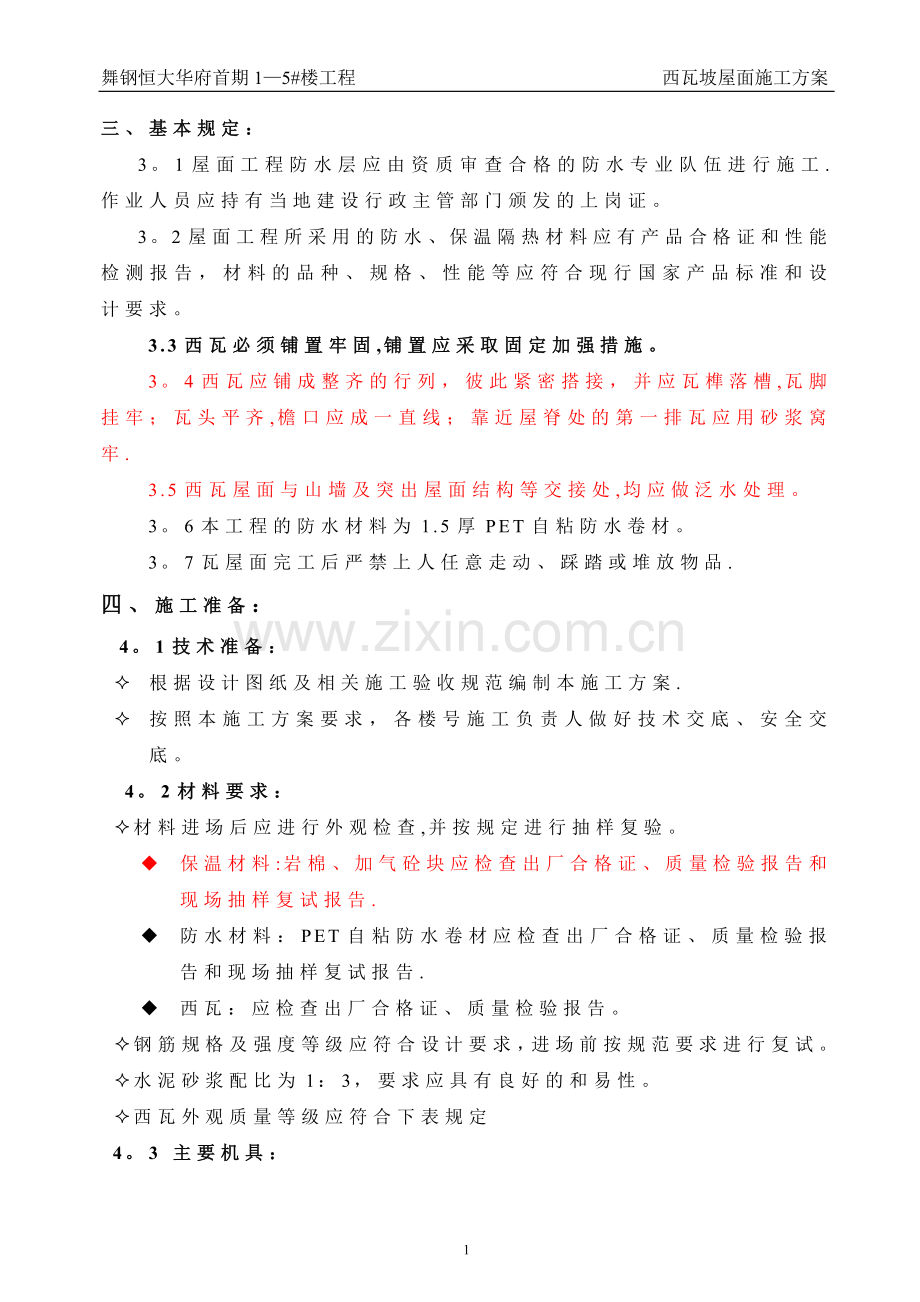

三、基本规定：
3。1屋面工程防水层应由资质审查合格的防水专业队伍进行施工.作业人员应持有当地建设行政主管部门颁发的上岗证。
3。2屋面工程所采用的防水、保温隔热材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
3.3西瓦必须铺置牢固,铺置应采取固定加强措施。
3。4西瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽,瓦脚挂牢；瓦头平齐,檐口应成一直线；靠近屋脊处的第一排瓦应用砂浆窝牢.
3.5西瓦屋面与山墙及突出屋面结构等交接处,均应做泛水处理。
3。6本工程的防水材料为1.5厚PET自粘防水卷材。
3。7瓦屋面完工后严禁上人任意走动、踩踏或堆放物品.
四、施工准备：
4。1技术准备：
² 根据设计图纸及相关施工验收规范编制本施工方案.
² 按照本施工方案要求，各楼号施工负责人做好技术交底、安全交底。
4。2材料要求：
² 材料进场后应进行外观检查,并按规定进行抽样复验。
u 保温材料:岩棉、加气砼块应检查出厂合格证、质量检验报告和现场抽样复试报告.
u 防水材料：PET自粘防水卷材应检查出厂合格证、质量检验报告和现场抽样复试报告.
u 西瓦：应检查出厂合格证、质量检验报告。
² 钢筋规格及强度等级应符合设计要求，进场前按规范要求进行复试。
² 水泥砂浆配比为1：3，要求应具有良好的和易性。
² 西瓦外观质量等级应符合下表规定
4。3 主要机具：
序号
机具名称
型号
备注
序号
机具名称
型号
备注
1.
砂浆搅拌机
J750

4.
墨斗

2.
运输小车

5.
锤子

3.
铁锹

6.
灰铲

4。4 作业条件：
² 现浇砼屋面板密实，表面平整,坡度符合设计要求，基层已验收合格。
五、质量、安全与环境保护控制要点：
5。1 材料的关键要求：
² 1：3水泥砂浆（体积比）水泥强度等级不低于32。5级。
² 保温材料、防水材料、瓦材的质量必须符合设计要求,必须有出厂合格证及质量检验报告,其中，保温、防水材料应在现场抽样做复试。
² 瓦应边缘整齐，表面光洁，不得有分层、裂纹和露砂等缺陷。西瓦的瓦爪与瓦槽的尺寸应配合适当。
5。2技术的关键要求：
² 找平层宜设分格缝,并嵌塞密封材料.分格缝纵横的最大间距不宜大于6m。找平层的坡度应符合设计要求，天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm.
² 保温材料的含水率必须符合设计要求，应检查现场抽样检验报告。
² 卷材防水层在天沟、檐沟、水落口、泛水、变形缝和伸出管道的防水构造，必须符合设计要求。沥青防水卷材可垂直屋脊也可平行屋脊铺贴。
² 铺瓦次序必须是从檐口由上到下，自左至右的方向进行.本工程西瓦铺置应采取固定加固措施，即用。屋脊处的细部处理严格按照2005.5.29设计变更处理.
² 西瓦屋面的尺寸要求和检验方法应符合下表规定。
项次
项目
长度mm）
检验方法
1.
脊瓦搭盖坡瓦的宽度
40
用尺量检查
2.
瓦伸入天沟、檐沟的长度
50—70
3.
天沟、檐沟的防水层伸入瓦内宽度不小于
150
4.
瓦头挑出檐口的长度
50—70
5.
突出瓦面的墙或烟囱的侧面瓦伸入泛水宽度不小于
50
5。3 质量的关键要求:
² 基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径为50mm。
² 保温层厚度应符合设计要求,其允许偏差为+10%,-5％,且不得大于4mm。
² 高聚物改性沥青防水卷材厚度不小于3mm。铺贴卷材搭接时，上下层及相邻两幅卷材的搭接缝应错开.搭接宽度不小于80mm。
² 西瓦不得有缺角(边、挖爪)、砂眼、裂纹和翘曲等缺陷.
² 挂瓦应平整，搭接紧密,并满足相应的搭接宽度及长度行列横平竖直,靠屋脊一排瓦应挂上整瓦；檐口出檐尺寸一致，檐头平直整齐。
5。4 职业健康安全关键要求：
² 操作人员进入工地必须佩带经安间合格的安全帽,穿防滑鞋，挂好安全带，不允许穿湿滑的鞋上屋面作业，不得在施工现场追逐、玩耍。酒后不得进入施工作业面。
² 砂浆放在专用的器具内，不得直接堆放在屋面板上，砂浆随伴随用,拌好的砂浆要在两个小时内用完,严禁使用隔夜砂浆。
² 施工时需将材料和工具收好,不允许高空坠物，如需交叉作业时，必须错开作业面.
² 电工和机械操作工必须经过安全培训,并持证上岗.
² 操作人员高空作业之前例行体检，防止高血压病人或有恐高症者进行高空作业.
² 风力超过5级以上天气禁止作业,雷雨天气禁止作业.
5。5 环境关键要求：
² 遵守当地有关环卫、市容管理的有关规定，现场出口应设洗车台，机动车辆进出场时对其轮胎进行冲洗，防止汽车轮胎带土，污染市容。
六、施工工艺：
6. 1工艺流程：
→隐蔽验收
养护
浇屋面砼
预埋Φ10锚筋
砼屋面隐蔽验收
→→→→→
找平层施工
保温隔热层施工
防水层施工施工
找平层施工
→→→→→
块瓦
水泥砂浆卧瓦层（钢筋网片）
→
砼基层屋面施工工艺流程
顺水条、挂瓦条施工见下图；搭设临时通道从屋面直接搭设临时楼梯通直工作面.
钢筋头植筋：屋面预留钢筋不足的现场进行植筋(在防水施工前先进行植筋）.按照竖向顺水条间距400—600在屋面上弹线，顺已弹直线按照间距0.6米间距植筋，确保顺水条两端均能有钢筋头固定。钢筋头伸出屋面不得大于5cm，大于5cm直接弯曲.
绑木顺水条:如上图所示，每个钢筋头与顺水条节点均需要绑扎牢固，并确保稳固。顺水条要垂直于檐口。坡面形成闭合框架。四角斜屋脊两侧均需设置顺水条。檐口处设置两层木条以提高挂瓦檐口挑出标高。如图所示。
钉木挂瓦条：采用4。5号圆钉将挂瓦条固定到顺水条上，间距按照瓦片搭接距离。长度一般不小于三根顺水条间距，接头在顺水条上，钉置牢固，不得漏钉,接头要错开，同一顺水条上不得连续超过三个接头。钉置檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；钉挂瓦条从檐口开始逐步向上至屋脊，钉置时，要随时校核挂瓦条间距尺寸的一致。为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线钉挂瓦条。
挂瓦：屋面挂瓦均采用8号双股镀锌铁丝与挂瓦条牢固连接.从檐口处逐层向上排瓦施工。檐口处屋面瓦挑出3-5cm。屋脊瓦采用1：3水泥砂浆座浆,在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm.檐口处以能覆盖主瓦即可.上下瓦最小上下搭接为：75mm.从屋檐左下角开始，自左向右、自下而上,瓦之间上下搭接以盖住瓦的自锁斜三角为准,左右搭接以瓦相扣后平稳为准,每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦
檐口收口抹灰刷涂料：挂瓦顶及底等需收口处均采用水泥砂浆找平牢固，粉刷涂料。
斜挑檐周圈采用钢筋网片座浆
施工流程:钢筋头处理→钢筋网片绑扎 →屋面挂瓦→檐口收口抹灰刷涂料
钢筋头处理:预埋钢筋预留5cm即可，可直接弯曲。
钢筋网片绑扎:现场制作绑扎Ф6＠500钢筋双向单层网片，直接铺在挑檐防水保护层面上。与钢筋头焊接牢固
座浆挂瓦:1、西瓦（用铜丝与钢筋网绑扎)2、60厚1：3：5混合砂浆卧瓦层.挑檐阳角交接处挂屋脊瓦，阴角处挂排水瓦（可采用主瓦切割加工）。从屋檐左下角开始，自左向右、自下而上,瓦之间上下搭接以盖住瓦的自锁斜三角为准,左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝.铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦.当三条脊相交时在相交处盖一片三通瓦，用水泥砂浆粘牢。
6。2。西瓦铺贴工艺标准
u 砂浆保护层:砂浆窝瓦屋面做法时，在保温层上应有一道砂浆保护层（保护层应抹压密实，平整度最大误差±5mm,并及时养护).砂浆卧瓦层内配Φ6@500mm钢筋网并在屋面板内屋檐和檐口处预埋的Φ10锚筋连接牢固，在需要与瓦材固定处，刚进的纵横向间距按瓦的规格确定。
u 施工放线：房屋面轮廓线:先弹屋脊中线，然后从屋檐往上确定屋檐第一层瓦的位置（一般按瓦长减屋檐挑出长度50mm计算)，弹一条与屋脊中线平行的直线，再在左右山檐50mm处弹出垂直与屋脊中线的山檐边线，控制线根据块瓦的允许调整范围和面积预先排板。
u 主瓦铺贴：铺瓦前找平层和西瓦应湿润，铺瓦必须与控制线对齐,自左向右，自下向上铺设，屋檐第一层瓦应与其上两层瓦水平,做法是：取三片瓦放置在檐口向上的三层瓦片铺设控制线上，此时檐口瓦会出现低垂现象，应用水泥砂浆起垫固定卧实檐口第一块瓦片,使之与上二层瓦成水平直线，两边同样做法后按控制线拉水平线往上铺设.
u 主瓦片固定加强措施：安设计要求用双股18号镀锌铁丝绑扎瓦片固定在钢筋网上并且瓦底砂浆要饱满。
七、成品保护
² 抹好的找平层上推小车运输时,应先铺脚手板车道，应防止破坏找平层表面。未达到一定强度时不得上人踩踏.雨水口应采取措施封口，防止杂物进入堵塞。
² 保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。
² 已铺好的卷材防水层，应采取措施进行保护，禁止在防水层上进行施工作业和运输，并应及时作防水层的保护层.
² 瓦运输时应轻拿轻放，不得抛扔、碰撞;进入现场后应堆放整齐。
² 砂浆勾缝应随勾随清洁瓦面。
² 采用砂浆卧瓦,砂浆强度未达到要求时,不得在上面走动或踩踏。
八、 安全环保措施
施工必须做到工完场清,及时收集落地灰,过筛后重新利用。
清理后的碎砖块、砌块等垃圾用水泥袋装好,运到垃圾分离处.
² 改性沥青防水卷材及胶粘剂均有毒素，操作人员必须配戴口罩、手套、工作服等劳保用品;吃饭、喝水、抽烟前必须洗手。
² 屋面上瓦应两坡同时进行,保持屋面受力均衡，瓦要放稳。不准在瓦上行走。
² 屋面无女儿墙部位临边处应搭设安全防护栏杆或脚手架,按要求挂密目网。
九、质量记录
² 技术交底记录中施工操作要求及注意事项。
² 材料质量文件：水泥出厂合格证及试验报告、保温材料、防水材料、瓦材出场合格证及质量检验报告（复试报告）。
² 中间检查记录:隐蔽工程检查验收记录、施工检验记录、淋水检验、蓄水检验记录。
² 工程检验记录:抽样质量检验及观察检查记录.
