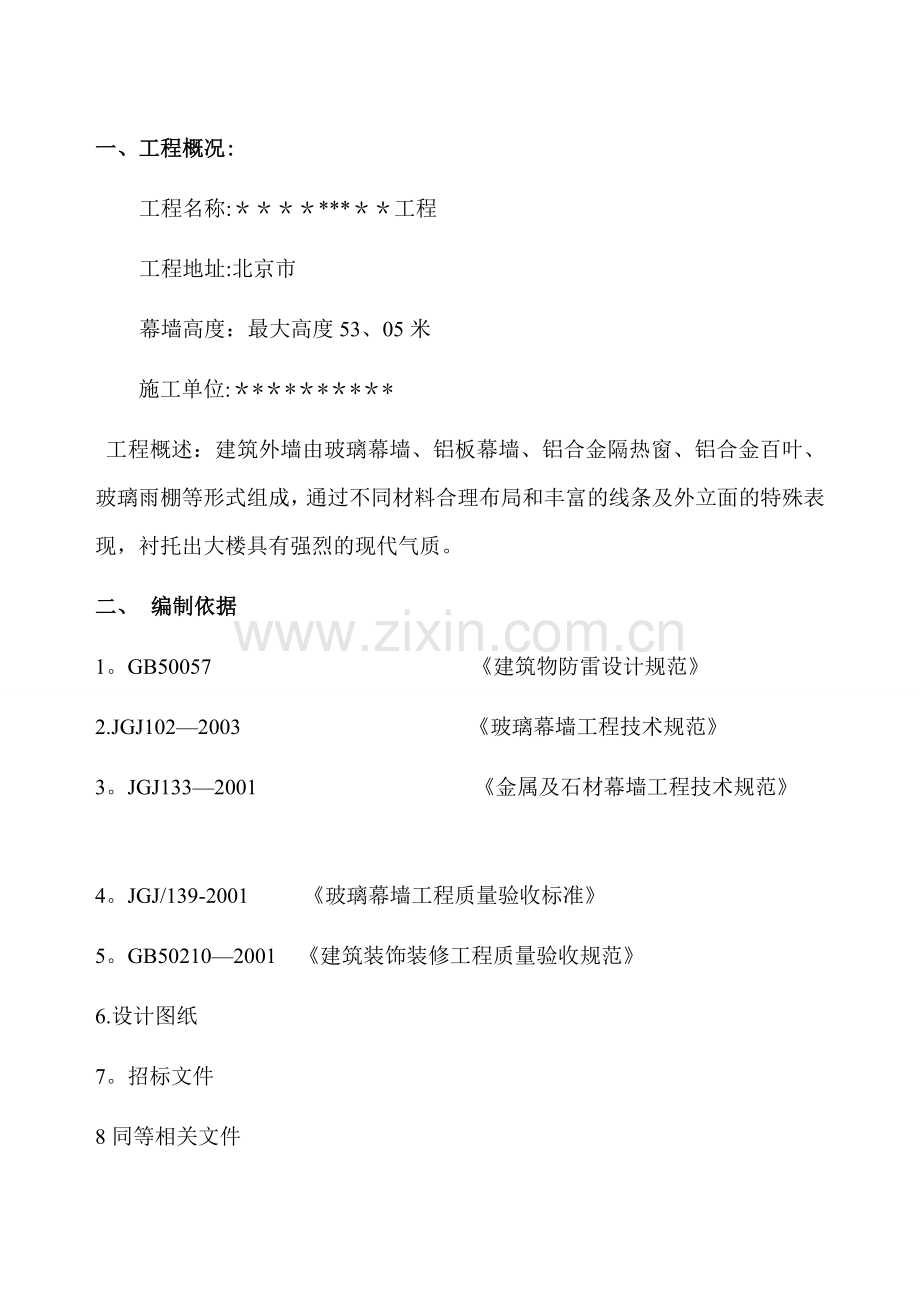

一、 工程概况:
工程名称:＊＊＊＊***＊＊工程
工程地址:北京市
幕墙高度：最大高度53、05米
施工单位:＊*＊*＊*＊*＊*
工程概述：建筑外墙由玻璃幕墙、铝板幕墙、铝合金隔热窗、铝合金百叶、玻璃雨棚等形式组成，通过不同材料合理布局和丰富的线条及外立面的特殊表现，衬托出大楼具有强烈的现代气质。
二、 编制依据
1。GB50057 《建筑物防雷设计规范》
2.JGJ102—2003           《玻璃幕墙工程技术规范》
3。JGJ133—2001 《金属及石材幕墙工程技术规范》
4。JGJ/139-2001          《玻璃幕墙工程质量验收标准》
5。GB50210—2001    《建筑装饰装修工程质量验收规范》
6.设计图纸
7。招标文件
8同等相关文件
1
三、施工方法
(一)使用材料:
防雷连接线:Φ12 镀锌圆钢，40×4mm 镀锌扁钢；40×2mm铝板，
电焊条：采用 E43XXG 型3。2 优质焊条，凡在工地上的电焊条要存放于干燥处，注意防潮。
跨接线：柔性铜索线 25²mm，固定环涮锡处理;
自攻自钻钉：M5.5×20
对穿螺丝； 镀锌M12×90 不锈钢M12×100
(二）具体施工方法：
1、熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解:操作人员完全掌握专业的技术交底后,方可施工。
2、施工工艺及要求:
A： 按《建筑物防雷设计规范》及设计要求,竖向龙骨沿水平方向每隔10m设置一根上下导通的导电柱，横向均压环从1层开始设置,然后 6层顶(标高27.00m处）、8层顶、9层顶、10层顶(女儿墙顶部和钢梁顶部由安装公司施工,本方案不在涉及)见后附防雷立面图。
B:水平均压环与主体的连接：在建筑物四周结构楼板立面敷设一根(Φ12）镀锌圆钢，并与建筑物四周防雷预留接地点进行焊接,焊接长度为长100MM；(Φ12)镀锌圆钢搭接时，必须双面施焊、焊接应饱满,焊接处刷两道防锈漆（焊接处均刷两道防锈漆）如下图所示：
2
C：铝板幕墙导电立柱（钢立柱）的连接:为使幕墙导电柱保持接地的贯通，预埋件与均压环焊接，焊接长度为100mm，钢支座焊接在预埋件上,钢龙骨用两个M12×90镀锌螺栓把龙骨和钢支座进行压接，在立柱伸缩缝位置采用40×4mm镀锌扁钢制成可伸缩的“欧姆弯"件作为跨接件，两端与钢立柱进行焊接，从而形成个上下贯通的导电立柱.如下图所示：
3
侧视图
4
正视图
D: 玻璃幕墙导电立柱（铝立柱）的连接：预埋件与均压环焊接，焊接长度为100mm,钢支座焊接在预埋件上,铝制龙骨用两个M12×100不锈钢对穿螺栓把龙骨和钢支座进行压接,铝龙骨连接时为防止镀锌钢与铝合金的电化学腐蚀，在其间加垫1mm厚不锈钢垫片,在其伸缩缝处采用40×2mm铝板制成可伸缩的“欧姆弯”件,作为跨接件，上、下各使用四个5.5×20不锈钢自攻丝进行压接,从而达到幕墙导电柱的贯通.如下图所示：
5
侧视图
正视图
6
E： 隔热窗与龙骨的连接:窗框和龙骨之间采用25²柔性导电铜索连接，铜索两头的固定环涮锡处理，一端用5。5×20不锈钢自攻丝与窗框进行压接，另一端用5。5×20不锈钢自攻丝与幕墙龙骨进行压接.如下图所示；
F: 楼顶女儿墙防雷的连接：楼顶女儿墙的铝板固定在角钢上，角钢与竖向龙骨链接,角钢与钢龙骨采用焊接，与铝龙骨压接时要进行过度，为了使铝单板和龙骨有效连接，采用攻钢钉进行压接，并把原来的绝缘垫片换成不锈钢垫片，这样就把铝板和竖向龙骨连成为一个整体,从而达到了防雷效果。（如下图所示）
7
G： 钢、铝龙骨之间的连接，先用￠12mm的镀锌圆钢把两个埋件连接起来（采用焊接,焊接部分不小100mm)；钢龙骨和埋件是连接导通的，铝龙骨把原来的绝缘垫片换成不锈钢垫片后也和埋件导通的,这样钢铝龙骨上下就导通了达到防雷效果，如上图所示 ：
注： 为保证连接的可靠性，以上所有采用自攻丝或螺栓的地方都必须配平垫弹簧垫(不锈钢垫片和镀锌钢垫片不能混用）。
四、质量要求:
1、接地电阻≤10欧姆;
2、避雷钢筋搭接长度不小于100 mm;
8
3、焊缝高度不小于10mm;
4、焊缝需做防腐处理；
5、所有连接点在连接前清除非导电层；
6：竖向导通龙骨伸缩缝连接安全牢固；
7：钢铝过度必须加厚1mm不锈钢板；
8:导电铜索用不小25²，且固定环涮过锡。
五、 管理要点：
1、准确领会图纸的内容与设计要求。
2、加强原材料，半成品的质量控制及存放现场管理；
3、找准接入的位置及相邻点的主体接地线（由土建电气专业配合交接）,并对主题接地预留点进行复测，达到≤10Ω的设计要求。
4、保证焊接质量和压接固定质。
六、 安全、防护:
1、工地施工人员必须佩戴安全帽、安全带、不准赤搏、穿拖鞋、滑底鞋进入工地；
2、必须按施工规范进行施工，注意安全用电;
3、使用电焊机时注意防火；佩戴防护用具和灭火器具；
4、注意施工现场的清洁,清理易燃易爆等危险品,自觉维护环境卫生与防火安全；
9
5、保护材料及半成品的安全；
七、 质量评定、资料整理：
预埋铁件和防雷属于隐蔽工程施工，其质量验收必须按隐蔽工程验收有关
规定进行.主要有以下几个方面：
1、验收定位是否准确;
2、是否固定、牢固；
3、焊接是否符合要求；
4、对其它工程是否造成影响;
5、所用材料是否合格;
6、资料是否已整理齐全；
资料整理:应随工程施工进度随时整理，自检验收无误后,再请总包方及监理单位派代表验收、签字；
控制措施要点：
1、隐蔽验收的范围是全部工程；
2、内容应包括:半成品、材料质量、安装质量；
3、必须标明日期、施工人员、质量员；
4、明确标明施工层、施工段、轴线位置;
5、隐蔽验收记录完善，保存完整.
八： 竣工验收：
竣工验收应按相关规定 ，预约有资质的权威检测机构对整体幕墙防雷进行检测。待检测合格后，整理出材料存档备案。
