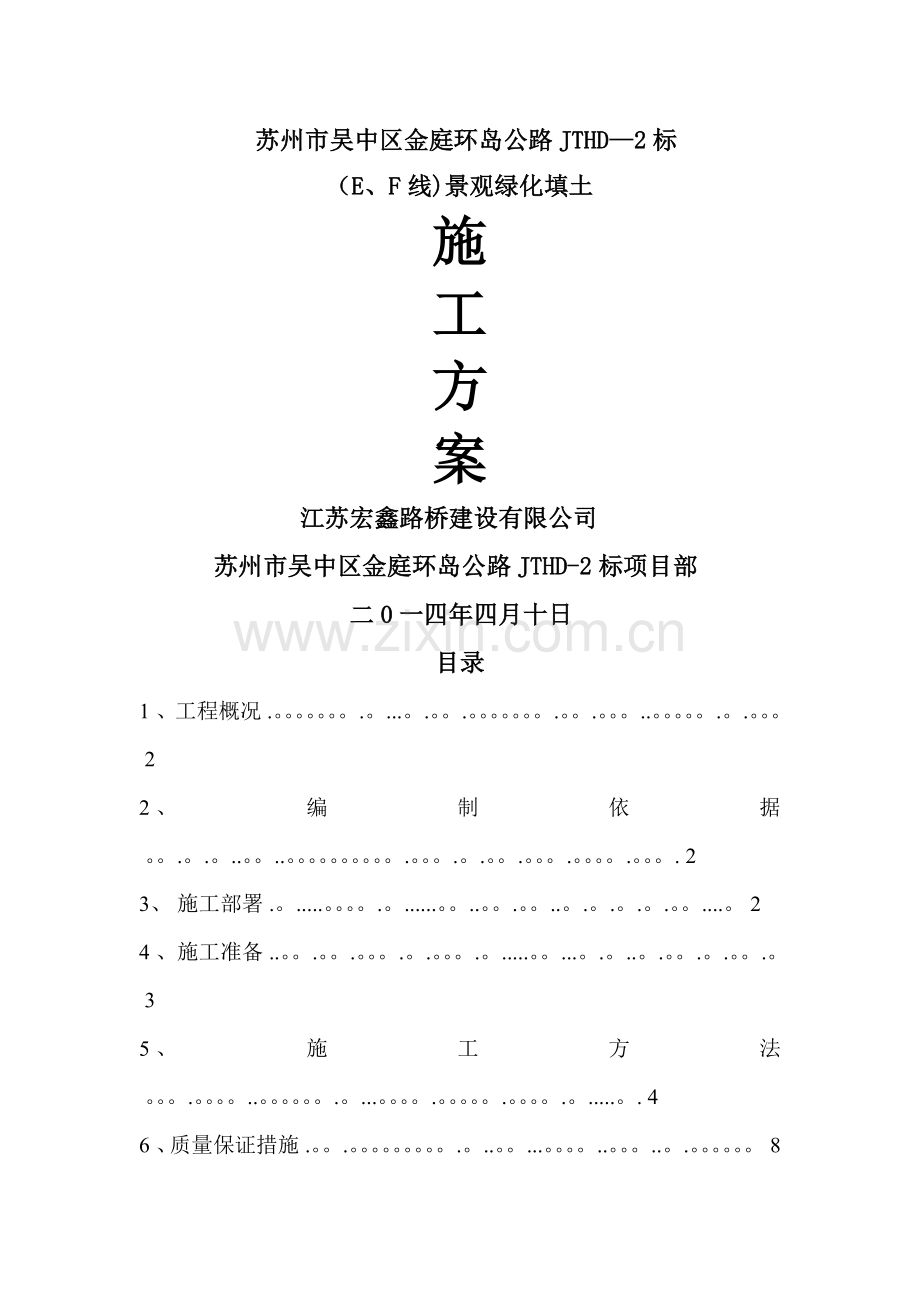

  苏州市吴中区金庭环岛公路JTHD—2标
（E、F线)景观绿化填土
施
工
方
案
江苏宏鑫路桥建设有限公司
苏州市吴中区金庭环岛公路JTHD-2标项目部
二0一四年四月十日
目录
1 、工程概况 .。。。。。。。.。...。.。。.。。。。。。。.。。.。。。..。。。。。.。.。。。 2
2 、编制依据 。。.。.。..。。..。。。。。。。。。。.。。。.。.。。.。。。.。。。。.。。。. 2
3、 施工部署 .。.....。。。。.。......。。..。。.。。..。.。.。.。.。。....。 2
4 、施工准备 ..。。.。。.。。。.。.。。。.。.....。。...。.。..。.。。.。.。。.。 3
5 、施工方法 。。。.。。。。..。。。。。。.。...。。。。.。。。。。.。。。。.。.....。. 4
6 、质量保证措施 .。。.。。。。。。。。。.。..。。...。。。。..。。。..。.。。。。。。 8
 7、 安全保证措施 。。。。。..。。。。。..。。.。。。。。。.。.。。.。..。..。。.。.。 9

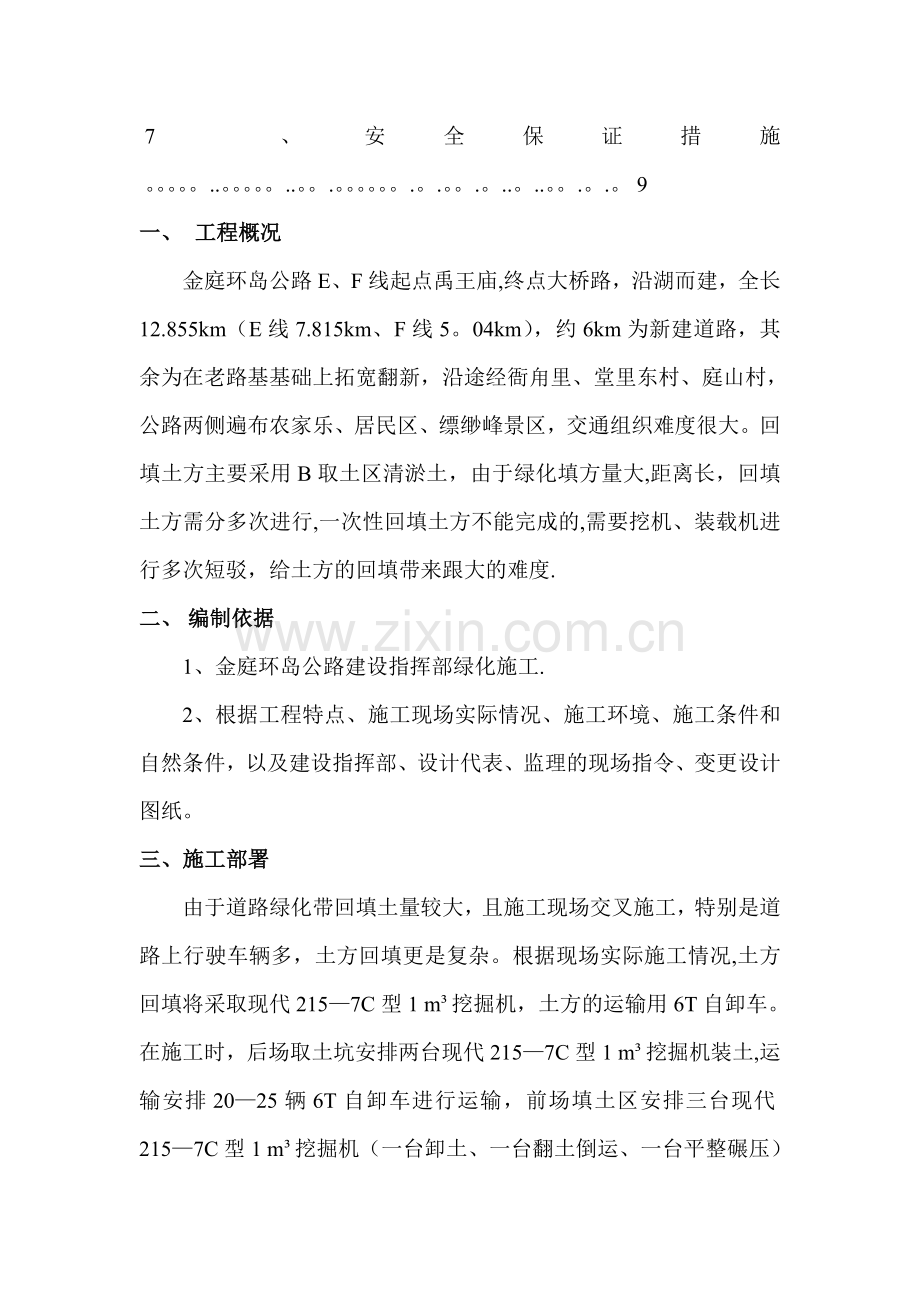

一、 工程概况
金庭环岛公路E、F线起点禹王庙,终点大桥路，沿湖而建，全长12.855km（E线7.815km、F线5。04km），约6km为新建道路，其余为在老路基基础上拓宽翻新，沿途经衙甪里、堂里东村、庭山村，公路两侧遍布农家乐、居民区、缥缈峰景区，交通组织难度很大。回填土方主要采用B取土区清淤土，由于绿化填方量大,距离长，回填土方需分多次进行,一次性回填土方不能完成的,需要挖机、装载机进行多次短驳，给土方的回填带来跟大的难度.
二、 编制依据
1、金庭环岛公路建设指挥部绿化施工.
2、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件，以及建设指挥部、设计代表、监理的现场指令、变更设计图纸。
三、施工部署
由于道路绿化带回填土量较大，且施工现场交叉施工，特别是道路上行驶车辆多，土方回填更是复杂。根据现场实际施工情况,土方回填将采取现代215—7C型1 m³挖掘机，土方的运输用6T自卸车。在施工时，后场取土坑安排两台现代215—7C型1 m³挖掘机装土,运输安排20—25辆6T自卸车进行运输，前场填土区安排三台现代215—7C型1 m³挖掘机（一台卸土、一台翻土倒运、一台平整碾压）及一台50型装载机配合，方便自卸车在绿化带边卸土方，减少挖机倒运土方的次数.现场每一处至少安排一名人员负责指挥倒土.安排5人配合挖机进行场地平整,安排7人在沿途做好路面保洁、3人在卸土区进行路面清扫，安排一台10T洒水车冲洗路面。 同时做好绿化带基底杂物、地表水的排出施工措施准备。 安排专职安全员2人负责沿线的安全设施安放和巡查工作.
四、施工准备
1、人力、材料、设备的准备
按照施工方案组织好土方施工人员，并进行安全、文明施工教育。
按照机具设备需用计划组织好土方施工所需机械设备、工具的购买、租赁、调配、进场等工作.
 施工机具准备：
 序号
 设备名称
数量
单位
 型号
 备注
 1
1 m³挖机
5
台
现代215-7C型

 2
6t自卸汽车
 25
台

 3
 50型装载机
1
台
山推

4
10T洒水车
1
台

冲洗路面
 人员准备：
人  员
数量
责   任
技术员
2人
负责土方施工过程中的技术问题，向操作人员进行技术、安全交底，提出材料计划,收集整理有关施工记录资料。
队长
1人
负责组织并安排人员、材料、机具进现场施工，并对施工安全、工程质量、环境及工程进度进行控制.
质检员
1人
施工质量与检查负有责任，发现问题应及时向有关人员反映，并有权责令工程停工。
安全员
2人
对负责监督检查施工现场安全文明工作.
挖机司机
5人
负责挖机操作,进行土方回填及平整工作。
装载机司机
1人
负责装载机操作,倒运土方和路面土方清理。
普工
2人
负责做安全标识.
普工
10人
负责沿路清扫、冲洗。
普工
5人
配合挖机进行场地平整。
材料准备:
合理安排土方进场、组织好现场安全标识所需的材料计划。
2 、技术准备
2.1熟悉好施工规范等依据文件，针对现场地质条件和具体施工条件编制详细全面的施工技术方案，以应对在施工中可能出现的各种问题。并按照土方施工进度制定相应的材料计划、机具设备使用计划等相关文件。
2。2土方开挖之前，队长应熟悉现场实际条件，技术员对班组进行安全技术交底。
3、现场准备
3.1 完成土方作业区域的定位工作,并建立测量控制网。
3。2检查土方施工机具，对机械进行保养维护。
3。3做好现场的电缆及排水管、给水管的保护工作和各项安全工作。
五、 施工方法
本工程土方回填施工取土点在B取土区（EK1+600，取土区内便道500M)，采用2台1 m³挖机配合6T自卸汽车装土，进行土方运输.每层的铺土厚度不大于30～50cm.填土利用挖掘机行驶作部分压实工作,卸土推平和压实工作须采取分段交叉进行。
1、工艺流程
土方回填的一般顺序是： 清理坑底原地面杂物、积水→现场倒土→挖机翻挖→分层回填→分层压实→绿地整理、造型
2、土方回填
2。1土方的运输
运输距离较长的，用运输车辆运输.不论是车运人挑，运输路线的组织很重要，明确卸土地点，施工人员随时指点,避免混乱和窝工。使用外来土垫地堆山,运土车辆设专人指挥，卸土的位置准确，否则乱堆乱卸，必然会给下一步施工增加许多不必要的倒运，从而浪费了人力物力.
2。2 土方的回填施工
施工前进行回填土分项工程的技术交底工作，做好标高的抄测和分层厚度标定工作，可设每20米设一处。绿化区域以满足种植要求为原则，依据种植要求，选择合格的种植土进行回填。抄测好填土标高线,并且按要求分好各层回填厚度。本工程填土方工程量较多。所有土方工程均严格按照业主和设计方提供的图纸施工，根据图纸竖向设计要求,确定填土深度。15t自卸汽车从取土区把土方运至填土区,因土壤湿、粘性较大需用挖掘机协助自卸车把土方卸下后,采用挖掘机、平土造型完成。
填土作业采用从下到上分层填土的方法，根据现场土质和机械的压实功能，采用挖掘机碾压密实,确保工程效果。碾压遍数需根据不同要求、分层厚度、回填土的土质含水量、碾压机械等情况来确定，一般为3～4遍.当填土接近设计标高时,测量员要加强测量检查,控制最上一层填土厚度。根据现场土质及现场试压情况留准虚高，使高程符合设计要求.
为了保证填筑的土基在强度和稳定性方面的要求，必须正确选择土料的种类和填筑方法. 在填筑时主要采用取土区清淤土，填土应分层进行，其层厚应根据设计要求，土壤的物理性质，压实等方面的因素确定,一般0。5m适宜。当填方边界有坡面时，应用人工将斜坡开挖面阶梯状,以防填土横向移动。
2.3 地形塑造
首先确定边界线，先在施工图上方把格，再把方格网放到地面上，而后把设计地形等高线和方格网的交点一一标到地面上并打桩，桩木上也要标明桩号及施工标高.堆坡时由于土层不断升高，桩木可能被土埋没，所以桩的长度大于每层填土的高度，土坡不高于5M的，用长竹竿做标高桩，在桩上把每层的标高一切定好，不同层用不同颜色标志，以便识别.较高的山体，分层放线、分层设置标高桩.
填土土料含水量的大小，直接影响到夯实（碾压）质量，在夯实（碾压）前应先试验,以得到符合密实度要求条件下的最优含水量和最少夯实（或碾压)遍数。含水量过小，夯压(碾压）不实；含水量过大，则易成橡皮土。各种土的最优含水量和最大密实度参考数值见表6-55。粘性土料施工含水量与最优含水量之差可控制在—4%～+2%范围内（使用振动碾时,可控制在-6％～+2%范围内）。
土的最优含水量和最大干密度参考表  表6—55
项次
土的种类
变动范围
最优含水量（%)（重量比）
最大干密度（t/m3)
1
砂土
8~12
1。80～1。88
2
粘土
19～23
1。58～1.70
3
粉质粘土
12~15
1。85～1。95
4
粉土
16～22
1。61～1.80
 注：1．表中土的最大干密度应以现场实际达到的数字为准;
 2．一般性的回填，可不作此项测定。
六、质量保证措施
1、施工前应根据设计总平面图复核测量定位，挖土过程中定期进行复测，校验控制桩的位置何水准点标高.
2、土方回填时，填方土料应符合设计要求，保证填方的强度和稳定性。
3、回填土方前应先清除基底的垃圾、有机物、积水等。
4、回填时应从低到高进行,每层虚铺厚度不得大于50cm，每层压实遍数3~4遍.打夯之前应将填土初平,打夯机依次打夯，均匀分布，不留间隙.
5、填土区如遭水浸泡，应将稀泥清掉后进行下一道工序。
6、填方施工结束后应检查标高、边坡坡度、压实程度等.
7、行车道路每天派人清扫，做好文明施工。
8、填土施工过程中应检查排水措施，每层填筑厚度、含水量控制和压实程序.
9、填方施工结束后应检查标高、边坡坡度、压实程度等.
七、 安全保证措施
1、所有施工人员进场后须经过进场培训和三级安全教育方可上岗操作。
2、严格遵守安全施工规范和机械操作规程，施工人员要持证上岗。
3、施工机械要检验合格才能投入施工。施工过程中加强对机械的维护保养.
4、土方回填时基坑应设围栏和安全标志，非作业人员要离开挖机10m以外，以免挖机移位伤人。
5、土方开挖时应注意对下地管线的保护。
6、遇有下雨、大雾或六级以上的大风等恶劣气候，应停止作业，当风速超过七级或有强台风警报时，应采取有效措施加以防护.
7、由于现场场地较大,现场派专人负责土方的回填速度及运输车辆的进场时间及进场数量，以保证土方能够满足回填土施工速度的需求，同时又不致使现场内堆积过多的土方。
8、大型机械车辆进出场要有专人指挥，保证畅通无阻。卸车后要对车身进行清理或冲洗，避免残留土遗洒，并在现场以外200m运土路线范围内每天派专人定时打扫三遍。
9、现场要保持整洁，无散乱堆土现象,道路要勤洒水,保证无尘土飞扬.
