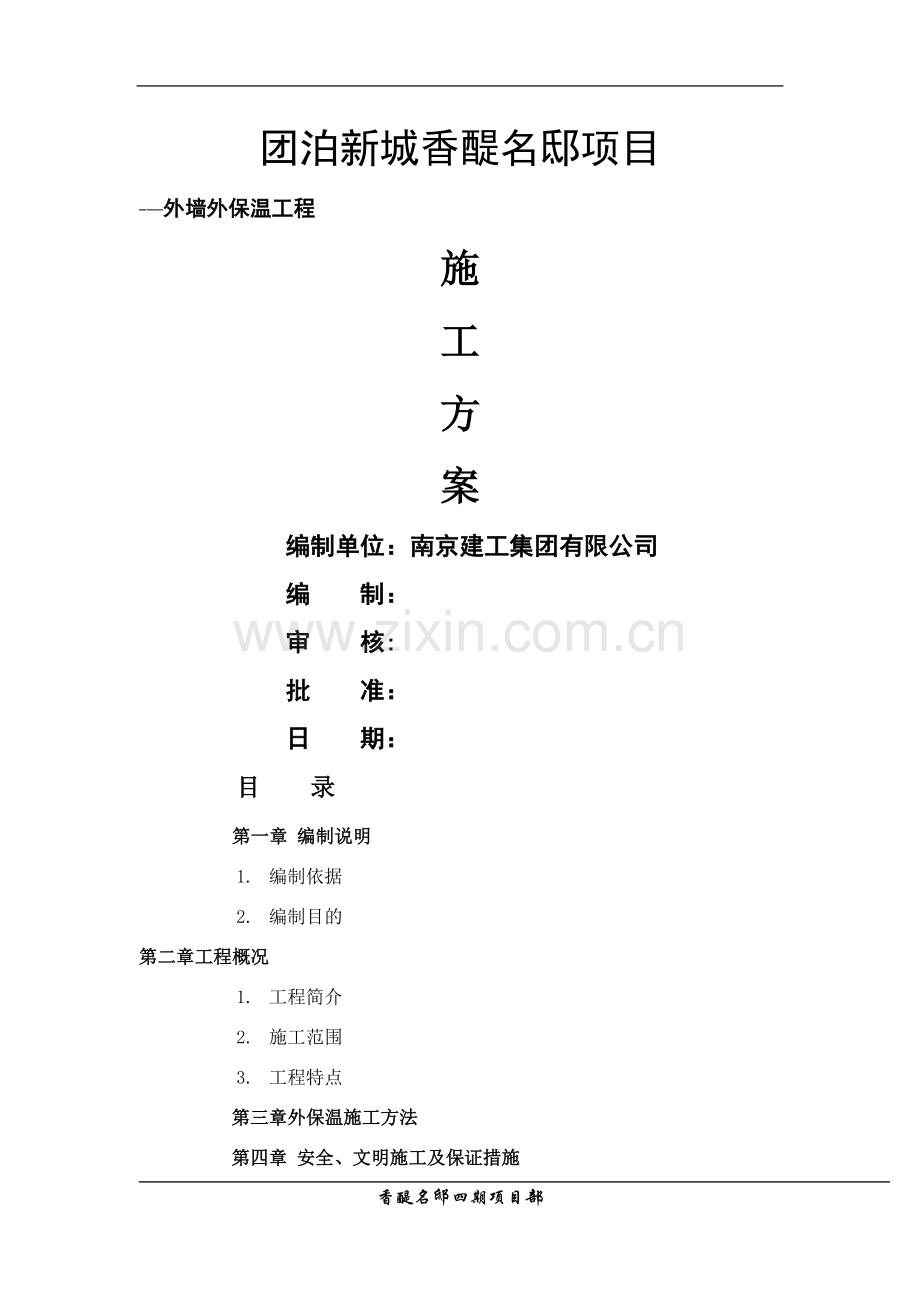

团泊新城香醍名邸项目
-—外墙外保温工程
施
工
方
案
编制单位：南京建工集团有限公司
编 制：
审 核:
批 准：
日 期：
目 录
第一章 编制说明
1. 编制依据
2. 编制目的
第二章工程概况
1. 工程简介
2. 施工范围
3. 工程特点
第三章外保温施工方法
第四章 安全、文明施工及保证措施

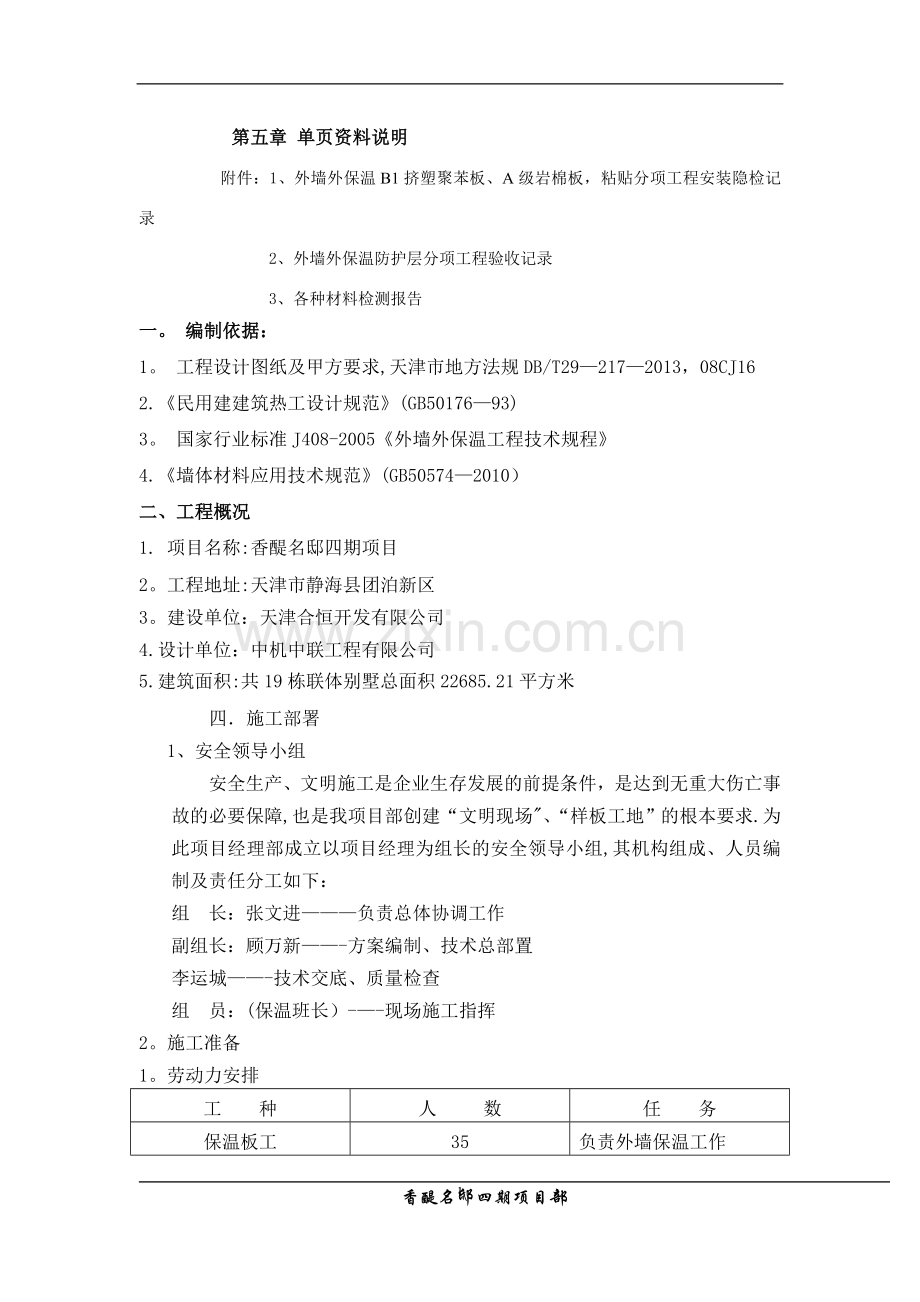

第五章 单页资料说明
附件：1、外墙外保温B1挤塑聚苯板、A级岩棉板，粘贴分项工程安装隐检记录
2、外墙外保温防护层分项工程验收记录
3、各种材料检测报告
一。 编制依据：
1。 工程设计图纸及甲方要求,天津市地方法规DB/T29—217—2013，08CJ16
2.《民用建建筑热工设计规范》(GB50176—93)
3。 国家行业标准J408-2005《外墙外保温工程技术规程》
4.《墙体材料应用技术规范》(GB50574—2010）
二、工程概况
1. 项目名称:香醍名邸四期项目
2。工程地址:天津市静海县团泊新区
3。建设单位：天津合恒开发有限公司
4.设计单位：中机中联工程有限公司
5.建筑面积:共19栋联体别墅总面积22685.21平方米
四． 施工部署
1、 安全领导小组
安全生产、文明施工是企业生存发展的前提条件，是达到无重大伤亡事故的必要保障,也是我项目部创建“文明现场"、“样板工地”的根本要求.为此项目经理部成立以项目经理为组长的安全领导小组,其机构组成、人员编制及责任分工如下：
组 长：张文进———负责总体协调工作
副组长：顾万新——-方案编制、技术总部置
李运城——-技术交底、质量检查
组 员：(保温班长）-—-现场施工指挥
2。施工准备
1。劳动力安排
工 种
人 数
任 务
保温板工
35
负责外墙保温工作
测量放线工
2
负责外墙平整度垂直度控制
6。 设计B1挤塑聚苯板厚度：主要为8cm；岩棉板为8cm有部分不规则尺寸,根据实际情况使用
2、 施工范围
2。1外立面墙体（不包含地下部分）
3、工程特点
3。1 工程质量要求高，保证竣工后体系总体质量符合国家规范相关施工规范或建设方的要求.
3。2 外保温施工采用原外脚手架。
第三章 外保温施工
1、主要项目的施工顺序：
本工程施工项目的划分,遵照国家行业标准《建筑装饰工程施工及验收规范》及外墙外保温施工的有关规定，施工顺序如下：
材料准备 工具准备外架整改
EPS板上抹防护砂浆
防护面层施工
材料配置 吊线
压入翻包及增强网格布

基层墙面检查、处理外保温成活

防护面层工序报验
粘贴保温板/细部节点处理
保温施工部分

保温板打磨找平
涂抹防护砂浆
铺设网格布或钢丝网
整体基层清理、修整
岩棉板要求铺设双层网格布。
2、主要施工材料及性能
（以下各种产品的施工及技术参数见附件的资料说明）
2.1 B1挤塑聚苯保温板:规格600×1200×80㎜
2.2 SSD—971 Sto建筑粘胶：25㎏袋装
2.3 SSD—462 Sto防护砂浆：25㎏袋装
2.4 玻璃纤维网格布:幅宽110㎝,50米/卷
2.5 钢丝网：110cm*10m
3、施工方法
1、一般条件
1. 施工环境、基面及使用的材料的温度不应低于+5℃.
2. 不应在大风环境中或夏天阳光直射的墙面上施工,以避免材料在施工过程中失水过快而出现毛细裂缝。
3. 应避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷；必要时应对新施工的墙面加以保护。
4. 施工现场应具备合适的用水、用电条件。
2、对建筑物及基层墙体的基本要求
1) 墙体的湿度不应高于其与环境的平衡湿度;
2) 墙体应具有足够的强度，特别是墙体表面应具有足够的附着力（≥0。3N/mm2），不允许有开裂、空鼓情况;
3) 墙面应平整，平整度≤0。4cm/2。0m;
4) 墙体的垂直度符合国家规范要求.
5) 门窗，室外(门窗的）卷帘,特别是水平设置的盖板（如窗台板，女儿墙盖顶板）, 必须在外保温体系施工之前完成，外墙上的门窗护框要安装完成,并且粉好口。与外墙面连接的护栏或预埋件,不能在外保温施工好后再在外保温墙面上挖洞装护栏，固定雨落管道用的支架可以等外保温完成后再安装,并且所有以上这些均需考虑外保温体系的厚度;
6) 自来水管、煤气管、空调进出口及各种进户管线等所有进出作外保温外墙面的管线均需预埋PVC套管，PVC套管伸出墙面的长度至少应为外保温体系的厚度；
7) 所有固定在外墙上的受力构件,如托架等必须在外保温施工前安装完成，决不允许外保温施工完成后再在墙面上开洞,否则质量及外观效果都难以保证；
8) 外墙采用页岩砖，加气块砖,安装在外墙上的固定部件必须牢固；
9) 墙角区域要求给出保温施工的水平基准起始线。
3、施工工艺
基面验收、检查→吊线→基层处理→保温板粘贴→保温板打磨找平→涂抹增强抹灰层→铺设网格布→整体基层清理、修整
3。1 基层处理
3。1.1墙体抹灰质量要求达到外墙中级抹灰验收标准；
3。1。2墙体的湿度不应高于其周围环境的平衡湿度；
3.1。3基底应有承载能力,表面抗拉强度大于0.3N/mm2；且基层不得产生空鼓,开裂,对于空鼓、开裂部分，提请管理人员予以处理。
3。1。4 新的水泥砂浆、混合砂浆抹灰基底、需经过至少一周的干燥养护,保证基层在施工前的含水率不大于10％，;
3。1.5现浇或预制的水泥混凝土基底，需更长的养护时间，并彻底清除表面脱模剂。
3.2 吊线
在墙体转角两个互相垂直的墙面上及其它必要（如窗口、阳台的阴、阳角部位、飘窗位置等）处挂垂直基准施工线,然后在水平方向保温板施工时拉水平，确保粘贴保温板的垂直度、平整度.
3.3 确定保温板基准位置
在粘贴保温板前，先根据现场情况，确定保温板的粘贴起始位置.先安装托架，
要求粘贴保温板起始基准线处于绝对水平位置,确定后用墨线兜弹线确定。为保温板的粘贴起始位置。
3。4 保温板的粘贴
3.4.1 建筑粘胶使用
建筑粘胶是一种乳液改性的干拌灰，在施工时只需按重量比为4∶1(干粉∶水)的比例加水充分搅拌均匀即可使用。
3。4。1.1视施工环境，气候条件之不同，可在一定范围内通过改变加水量来调节粘胶的施工和易性。加水搅拌后的粘胶应争取在二小时内用完.
3。4。1.2在搅拌和施工时不得使用铝质容器或工具.
3。4。1.3建筑粘胶的性能及其使用时的注意事项请参考其技术说明书。
3。4。2 上料方法
视基层墙体表面平整度之不同，有两种粘贴方法：
3.4。2.1整面粘贴:如果墙面平整（平整度在 0.5cm/2.0m范围内）,一般采用整面粘贴。施工时首先用平边抹灰刀将粘胶均匀地涂到保温板表面上，然后用方齿边抹灰刀拖刮一次（图片1)。
3。4.2.1点边粘贴：适用于平整度在±1.0cm/2。0m 范围内的墙体表面。施工时首先用抹灰刀沿保温板周边将粘胶均匀地涂到保温板边缘上，然后在板面上再均匀地分布八个粘胶点 （图片2)。粘胶的涂抹厚度视墙面的平整度确定.墙体表面平整度越差，涂抹越厚。
图片1：整面粘贴 图片2:点边粘贴
注意：
1. 拉刮建筑粘胶时应注意保证保温板四个侧端面上无建筑粘胶。
2. 整面粘贴时,要注意锯齿抹灰刀拖刮时的角度不能过平，以避免建筑粘胶的涂抹厚度过薄,减少和基层墙体的粘贴面积。
3. 点边粘贴时需保证粘贴面积应大于整个板面面积的40％。注意：岩棉板必须满粘，同时也要注意周边粘胶的涂抹厚度,以保证整个保温板四周粘贴牢固。
3。4.3 粘贴工艺
3.4.3。1在保温板起始基准线确定完毕之后,先行固定铝合金托架并使用垫片调整托架至平整位置,将拉刮好建筑粘胶的保温板从托架为开始位置，紧密地粘贴在墙面上,并用打磨板从中心向四周延伸轻拍，调整粘贴平整度及粘贴面积。保温板周围挤出的建筑粘胶必须立即刮掉，以保证粘贴下一块保温板时,板缝之间不会嵌入建筑粘胶.
3.4。3。2必须保证保温板之间的间歇缝尽可能压紧，板缝应错开（如砌砖墙对砖缝的要求)。贴于两面墙上的保温板在阴阳角处亦应交错搭接。(图片3，图片4）

图片3：阴阳角错缝粘贴 图4：大面错缝粘贴
3。4.3.4随时用靠尺检验粘贴好的保温板面的平整度。如板缝处有高低不平的错位，应在建筑粘胶硬化后打磨平整。
3。4。3.5门窗口侧面做保温时，保温板侧面与门窗接触处，须使用网格布进行翻包。
3。4。3.6 在门窗四角与墙面平行方向粘贴保温板时，需注意在开角处不得有板缝，应以整块保温板在该处粘贴，粘贴前先在保温板上裁切出门窗开角（图片5）.此处保温板的拼缝距离离窗边的尺寸一般要求不少于20cm.
3。4.3。7 在阳台及下地板交接处，在粘贴保温板之前需先预埋网格布，预埋宽度不能小于5cm。
3。4。3。8 在保温和非保温构件的接口位置采用密封条收口处理，尽可能的减少采用翻包网格布的方式收口，以释放墙体温变及湿涨应力,防止收口位置开裂。
打发泡胶
错误
正确
图5：门、窗开口处不得出现板缝
注意：
1、 保温板的某一面因包装、运输等原因造成微小的缺陷，则应将这一面作为抹胶面。
2、 在保温板的粘贴过程中出现失误 (比如保温板之间有明显缝隙）或保温板板面上有缺陷，则必须在做防护面层之前用发泡胶加以修补；较宽的缝隙可切割相应的保温板条填充.
a) 割保温板时必须保证边角整齐。
b) 在粘贴保温板时，保温板一定要拍挤压实，确保粘贴牢靠，粘贴面积满足要求。
c) 粘贴EPS板时,应水平铺设,竖向不能出现贯通缝，错缝宽度不应小于100㎜；
d) 阴阳角处贴板要求交错搭接，为保证墙角的垂直度，在墙角处粘贴保温板时可使墙面板超出阳角1—2cm的距离，待保温板全部贴完后，在阳角位置统一弹线后切割打磨平整,保证阳角顺直；
3.5 保温板打磨找平
3。5。1 正常情况下保温板粘贴完24小时后,可以对保温板缝及板面缺陷处进行修补处理。如在保温板的粘贴过程中出现失误 （比如保温板之间有明显缝隙）或保温板板面上有缺陷，则必须在做防护面层之前用发泡胶加以修补 （图6）。较宽的缝隙可切割相应的保温板条填充（图7）.
图6 用发泡胶填充板缝 图7 较宽的板缝塞入聚苯板条
3.5.2 在对保温板面层修补完成后，必须对保温基面进行整体检查，对于基面平整度不符合要求的面层要进行打磨找平(图8）,严格控制保温板基层的平整度和垂直度.
图8：苯板表面打磨
3。5。3对于空调板预留的洞口处，套管与EPS板间空隙需打发泡胶或密封条处理。
3。5.4 EPS打磨处理完的要求如下：
保温层允许偏差
项次
项目
允许偏差(mm）
1
表面平整（用2m靠尺检查)
3
2
阴,阳角垂直
4
3
阴,阳角方正
4
4
立面垂直
4
5
EPS板相临板面高低差
1

3。5.5经施工质量管理人员验收无误后,报请现场监理验收。
3。5.6 在保温板打磨完成后，在建筑物的四个大角,从大阳角开始向两边2m范围内的区域加设托盘锚钉，要求每平方米4个，距离阳角水平距离最近的托盘锚钉的位置离阳角的距离不能小于10cm。
3。6 防护面层施工
3.6.1在防护面层的施工开始之前,应再次检验保温板的粘贴质量，对于不满足前述质量要求的部位应予修补。
3。6.2在外墙外保温体系中所使用的防护砂浆是一种无机干粉类砂浆，使用前重量比为4：1（干粉:水）的比例加水搅拌均匀即可使用.本材料的性能及其使用时的注意事项请参考其技术说明书.
3。6。3施工时应在1。10 m～1。20m的宽度范围内由下至上将搅拌好的防护砂浆均匀地涂抹到保温板上,涂抹厚度为3mm左右。
3。6。4在防护砂浆尚具有良好的工作性的时间范围内，及时地将玻纤网格布压入防护砂浆中,并将从网格中挤出的防护砂浆抹平.玻璃纤维网格布应充分地为防护砂浆所包裹。一方面玻璃纤维网格布应尽量靠近防护层的表面，另一方面，玻璃纤维网格布不得裸露于防护层的表面,以能看到网格布的格子、隐约网格布的颜色为准。注:钢丝网必须全部压入砂浆中,不能外露.砂浆厚度不能小于5mm.二三层为粘贴文化砖.一层保温为80mm岩棉板。饰面为干挂石材.
3.6.5玻璃纤维网格布之间应搭接（绝对不得对接)，搭接宽度为10cm（图9)。在玻璃纤维网格布搭接的部位应刮掉一层防护砂浆，以使此处不至于过厚。
3。6.6门、窗等开口处需增设斜向增强网格布。
3。6.7不应在大风环境中或夏天阳光直射的墙面上施工，以避免材料在施工过程中失水过快而产生毛细裂缝.在正常的气候条件下，1－2天后即可在防护面层上做其它饰面层。
3.6。8在环境温度比较低或空气相对湿度很高时，材料干燥硬化需要的时间也相应比较长.应避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷。必要时应对新施工的墙面加以保护。
3.6。9大阳角部位、保温体系水平起开始位置以上2M以内，可通过埋置双层玻璃纤维网格布，来提高体系的抗冲击荷载能力.从有附加玻璃纤维网格布的部位到正常部位的过渡应尽量平缓。
图9玻纤网格布之间应搭接10cm
3.6。13在贯通的墙体的外转角处必须作增强处理,一般可采用所谓双包角的形式处理，即两个墙面上的玻纤网格布均包过墙体的外转角10－15 cm。
图11 墙体外转角的增强处理
图12 刚包角与标准网格布之间的搭接
3。6。14 建议在阴角部位采用双包网格布或包角网格布加强处理，此处涂刮纤维增强抹灰胶时严禁产生物料堆积。
3。7清理验收
整体检查、修补、清理外墙外保温体系，报验，并为涂料施工做好准备。
隐蔽验收见附表1
施工工艺流程图
挂基准线
编制技术指导书导书
工序衔接交底
材料准备
基面验收
施工工具、人员
托架安装及粘贴翻包玻纤网布
粘贴聚苯板
打磨、修角、隐检
EPS板上抹防护砂浆
压入翻包及增强网格布
防护面层施工
防护面层工序报验
外保温成活
施工人员培训
打发泡胶
错误

4施工过程中质量控制
4。1要建立由项目部到施工班组的质量控制体系，确保大到每一道工序，细到每一个节点都能按照技术指导书中到要求施工，整个施工过程都在掌控之中.
4。2为了整个工程施工过程中控制好质量，也便于监理单位监督检查,可以对每栋楼外保温工程按施工工序进行隐蔽验收.具体报验参见下表:
分部工程名称
分项工程名称
隐蔽验收划分
说 明
外墙外保温工程
保温板板粘贴

可按作业区
一般每道工序施工面积达到500-1000m2就要报验一次,可几个楼的不同作业面一起报验,具体报验可根据实际施工进展情况灵活掌握
防护面层
可按作业区
第四章 施工安全及保证措施
1。 安全目标
本工程的安全目标:杜绝重大安全事故,减少一般事故。
严格按照国务院第393号令《建筑工程安全生产管理条理》要求，进行安全、文明施工管理.
2． 安全管理组织机构及主要职责
2.1 现场安全管理组织机构图：
公司经理

项目经理

安全员

各施工班组

2.2 主要人员职责
2.2.1 项目经理全面负责安全施工，落实安全防护用品。
2.2.2 安全员负责现场安全宣传、检查。
2。3 安全管理制度及办法
2。3。1 认真贯彻落实国家建筑安全施工及发包方的有关规定，
2.3。2 实行安全生产责任制。施工安全工作由项目经理负责，各工种的安全工作由工长负责。未经安全生产教育的人员不准上岗作业.
2。3。3 加强安全防护措施。戴安全帽，高空作业要穿安全带及做足安全措施.
2。3.4 严格现场用电管理。现场施工配电箱要符合安全要求,要有防漏电装置。机电设备要专人负责，持证上岗。电线要挂空架设，并由专职人员驳接和开关。照明电与施工电严格分开，严禁使用电炉、电热具。
2。3。5 实行现场禁烟制度，违者罚款处理.
2。3。6 定期组织有关人员学习安全管理制度和防火、治安保卫的有关规定和知识，不断提高职工的安全素质和防治意识.
2。3.7 督促和检查职工及施工人员招待各项规章制度,深入现场检查安全生产及防火情况,发现隐患或不安全因素限期整改,确保生产安全.
2.3。8 教育干部和职工遵纪守法,杜绝违章操作。
3． 安全消防保护措施
3.1安全防火责任制是企业中最基本的一项安全制度,是所有劳动保护规章制度的核心,有了这项制度，才能把安全与生产，防火与生产有机地统一起来，使安全、防火工作职责明确，有章可循，使各级领导、职能管理部门直至班组的广大施工人员，层层有责、人人有责，共同努力做好安全、防火工作，确保生产的正常进行。
因此,安全、防火职责的深入贯彻，是全面加强企业管理的一个重要组成部分，也是每个公司成员义不容辞的责任，在生产过程中自始至终落实好安全、防火职责，无疑对安全生产起到积极的作用.
安全防火职责是公司所有成员履行安全、防火方面的行为规范，必须严格遵守和自觉执行,并和公司其他方面的规章制度配套实施.
3。2认真贯彻落实国家建筑安全施工及发包方的有关规定,本工程的安全目标:杜绝重大安全事故，减少一般事故。
3.3实行安全生产责任制。施工安全工作由项目经理负责，各工种的安全工作由工长负责。未经安全生产教育的人员不准上岗作业。
3.4加强安全防护措施.戴安全帽,高空作业要穿安全带及做足安全措施。
3。5严格现场用电管理。现场施工配电箱要符合安全要求，要有防漏电装置。机电设备要专人负责，持证上岗。电线要挂空架设，并由专职人员驳接和开关。照明电与施工电严格分开,严禁使用电炉、电热具。
3.6实行现场禁烟制度,违者罚款处理。
3。7保持场地整齐干净,垃圾废料天天专人清理.
3。8本公司现场人员佩戴有公司标志的个人工作卡。
4。公司主管安全生产领导安全、防火职责
4.1定期组织有关人员学习安全管理制度和防火、治安保卫的有关规定和知识,不断提高职工的安全素质和防治意识。
4.2督促和检查职工及施工人员各项规章制度,深入现场检查安全生产及防火情况，发现隐患或不安全因素限期整改，确保生产安全。
4.3教育干部和职工遵纪守法,招待安全生产等制度和劳动纪律，杜绝违章操作。
4。4坚持贯彻“五同时"，在布置计划、实施、检查、总结、评比工作的同时，布置安全防火工作。
4。5以身作则，模范遵守各项规章制度，新工程开工时，具体指导公司安全员 做好安全宣传教育等工作。
5。安全组织措施
现场的施工安全和防火管理必须坚持安全第一、预防为主的方针,遵守有关标准、规范，当外架使用与安全规范发生冲突时，必须服从安全的要求.
5。1 本工程施工,要求施工人员严格按照高空作业安全条例,严禁在窗洞口间攀爬。
5。2 现场严禁烟火。
5.3 进出现场必须佩带安全帽。
6.文明施工
6。1严格对待各项法律法规,加强本工程文明施工管理，维护城市市容整洁和城市安全。
6。2配合建设单位、总包单位作好文明施工工作。
6。3材料进厂后按平面布置图整齐排放，保持现场整洁。
6。 4在施工过程中,设专人对现场成品看护。各专业队互相配合，严禁破坏其他工种的成品及半成品。做好每日工序落手清考评，做到谁做谁清，工完料清，物尽其用，废料归堆。减少材料浪费，利用有效防护措施,防止施工中产生的场的施工文明的有关规定，对工地人员进行文明施工及环保教育。废弃物、杂物飘散。
6.5安全员进环境,在每个楼层设垃圾桶，每天派专人清扫，对于现场施工垃圾每天定时清理。严禁随地大小便，违者罚款。
6.6工地及住地均要搞好团结，注意卫生，不要高声喧哗。
6。7后勤部门对食堂作经常性卫生检查，做好防止集体食物中毒预防工作.定期检查工行文明施工及环保工作的检查、监督，`使施工人员养成良好文明习惯.
6。8搞好周围作人员健康，做到持证上岗。
第五章 单页资料说明
明细表：
1、 建筑粘胶
2、 防护砂浆
3、 玻璃纤维网格布
4，、 钢丝网
建筑粘胶
乳液干粉改性的水泥干拌灰,用于粘贴保温板或找平
一.材料的特征
乳液干粉改性的水泥干拌灰,在施工现场按重量比为4：1（干粉：水）的比例加水拌合均匀即可使用。
二。应用
1.作为粘结剂粘贴保温板
l 适用于能承重的矿物质基层墙体。
l 不能用于潮湿的基层墙体.
l 仅适用于矿物质基层墙体。
l 不适用于外墙外保温体系和抗裂体系的纤维增强层。
2. 作为找平
用于找平基层墙体表面。
3. 应用范围
室内外均可。
三。施工
1。 基层墙体的状态
基层墙体必须平整、坚固、清洁和干燥.基层墙体表面的涂料层和抹灰层的疏松部分必须清除。新涂装的抹灰层须经过至少14天的干燥硬化后方可使用。
2. 材料的制备
按重量比为4:1（干粉：水）的比例加水充分搅拌均匀，搅拌后的粘胶应在二小时内用完.
3。 材料的施工
用锯齿抹灰刀将粘胶涂抹到保温板上,而后自下而上将保温板粘贴到基层墙面上,板面应
平整，板缝应压紧至无空隙，竖直板缝应错开（如砌砖墙）.
粘贴方式:
l 整面粘贴（当基底的平整度小于5mm/2m时)。
l 点－边粘贴（当基底的平整度小于10mm/2m时)。
4. 干燥硬化
建筑粘胶的干燥硬化过程主要是水化硬化过程。硬化时间与温度和空气相对湿度相关.在空气温度为20°C，空气相对湿度为65％的条件下，粘贴24小时后，可进行下一步工序.完全硬化需28天时间。
5. 用量
l 采用粘贴法固定保温板时,如基面平整度小于5mm/2m，用量约为6。0—6.5kg/ m2,否则用量会增加。
l 采用型材法固定保温板时,用量约为1.5kg/m²;
l 用于找平时,用量视墙面平整度状况而不同。
6. 施工温度
施工环境和基层墙体的温度不能低于+5oC.
7. 工具清洗
水洗。对于已经结硬的材料，只能采用机械的方法清除。
四。包装
袋装（重量为25kg). 硬化以后的材料为灰色.
五.储藏与运输
储藏：应保持干燥。
尚未开启的桶装材料,可保存至少6个月；开封的袋装材料应在短时间内用掉。
运输:应保持干燥。
六。性能
1.抗碱稳定性
本产品为碱性稳定。
2。 防火性能
二级
3. 物理性能
拉伸粘结强度 Mpa
（与水泥砂浆）
原强度
1。48
耐水
1。10
拉伸粘结强度 Mpa
(与膨胀聚苯板）
原强度
0。26破坏界面在膨胀聚苯板上
耐水
0。19破坏界面在膨胀聚苯板上
可操作时间 h
4
防护砂浆
无机干粉类砂浆，用于埋设玻纤网格布
一. 材料的特征：
· 粘结力强。
· 优良的耐候性。
二.应用
· 内外墙均适用。
· 可用于所有无机类基面或几乎所有有机类基面.
· 在外墙外保温体系和抗裂体系中埋设玻纤网格布。
注：不能用于潮湿的基底。
三。施工
1. 基面要求
基面要求平整、干燥、清洁、牢固。
2. 材料的制备
以重量比为4：1（干粉：水)的比例把粉料加入水中搅拌均匀，静止约3分钟后再次搅拌半分钟即可使用。
3．材料的施工
用抹灰刀把批到墙面上，然后把玻纤网格布压入湿的抹灰中,材料厚度应为3—4mm。网格布之间应搭接10cm,在门窗等开口处应增加斜向网格布。
4. 干燥硬化：
本材料的干燥硬化过程主要为水泥水化过程。在常温下,24-48小时后可进行下道工序的施工，完全硬化需要28天.
5。 用量
约4。0—4。5Kg/m2。
6。 施工温度
基底及环境的温度不得低于+5oC。
7。 保护措施
无需特别的措施.
四。包装
25公斤袋装。
五.储藏与运输
干燥存放与运输
尚未开启的材料(袋装)可储藏3个月.
六.性能
试验项目
检测数据
拉伸粘接强度 Mpa (与膨胀聚苯板）
原强度
0。23 膨胀聚苯板破坏
耐水
0。19 膨胀聚苯板破坏
耐冻融
0。21 膨胀聚苯板破坏
柔韧性(压折比）
2。8
可操作时间h
4
玻璃纤维网格布
用耐碱玻璃制成的，带耐碱浸渍层的,用于增强的玻璃纤维网格布
一.材料的特征：
带耐碱浸渍层的增强玻璃纤维网格布，不含增塑剂和聚氯乙烯。
二。应用
1。 作为增强纤维布用于以下的体系：
a）外墙外保温体系
b）抗裂体系
2。 应用范围
室内外均可
三。施工
1. 埋设玻璃纤维网格布
将足够量的抹灰胶抹到保温板上，将玻璃纤维网格布压入湿的抹灰胶中并找平。玻璃纤维网格布必须完全埋入,不能露出表面。玻璃纤维网格布衔接处搭接长度为10cm。
小心施工，避免损伤玻纤网格布。
2. 用量
1.05—1。10 m/m²。
3。施工温度
施工环境和材料温度不能低于+5oC
4. 保护措施
不需特别的保护措施
四。包装
卷材.每卷50m，卷材宽度为110cm.
颜色：绿色.
五。储藏与运输
应防水，防沾污.
六。性能
单位面积质量 g/m2

耐碱断裂强力 N/50mm
经向
纬向
1407
1331
耐碱断裂强力保留率 ％
经向
纬向
81％
90％
断裂应变 ％
经向
纬向
4。8%
4.0％
外墙外保温聚苯板粘贴分项工程安装隐检记录
附表1
工程名称

验收部位

施工单位

专业工长

项目经理

分包单位

分包项目经理

施工班组长

验 收 项 目
施工单位
检查评定记录
监理单位
验收项目
主控项目
1．聚苯板胶粘剂应按设计要求选用，并符合规程及有关标准的要求

2．聚苯板必须与墙面粘结牢固，无松动和虚粘现象。

一般项目
1．聚苯板碰头缝不抹胶粘剂，上下错缝.

2．外观应表面洁净，接缝平整。

允许偏差项目
聚苯板安装
允许偏差值（mm）
实测偏差(mm）

1
表面平整
3

2
立面垂直
4

3
阴、阳角垂直
4

4
阳角方正
4

5
接缝高差
1。5

施工单位
检查结果评定

监理(建设)单位
验收结论

注：〇表示合格，△表示不合格。
外墙外保温防护层分项工程验收记录
附表2
工程名称

验收部位

施工单位

专业工长

项目经理

分包单位

分包项目经理

施工班组长

验 收 项 目
施工单位
检查评定记录
监理单位
验收项目
主控项目
1．外墙外保温工程所用材料,应按设计要求选用，并合规程及有关标准的要求。

2．增强抹灰胶与聚苯板必须粘结牢固，无脱层、空鼓。

3．增强抹灰胶无爆灰和裂缝等缺陷。

一般项目
1．网格布应贴密实，不得有空鼓、皱褶、翘曲、外露等现象.

2．外观应表面洁净,接槎平整.

允许偏差项目
聚苯板安装
允许偏差值(mm）
实测偏差(mm）

1
表面平整
4

2
立面垂直
4

3
阴、阳角垂直
4

4
阳角方正
4

5
伸缩缝(装饰线）平直
3

施工单位
检查结果评定
项目专业质量检查员: 年 月 日
监理(建设）单位
验收结论
监理工程师
（建设单位项目专业技术负责人） 年 月 日
注：〇表示合格，△表示不合格
二. 编制目的：
本施工组织设计是对《香醍名邸四期项目外墙外保温工程》在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计规范，使该工程在装饰施工的全过程中,各环节始终处于受控状态，达到高质量、高标准、高水平，满足业主要求，工程管理合理有效。
18
香醍名邸四期项目部
