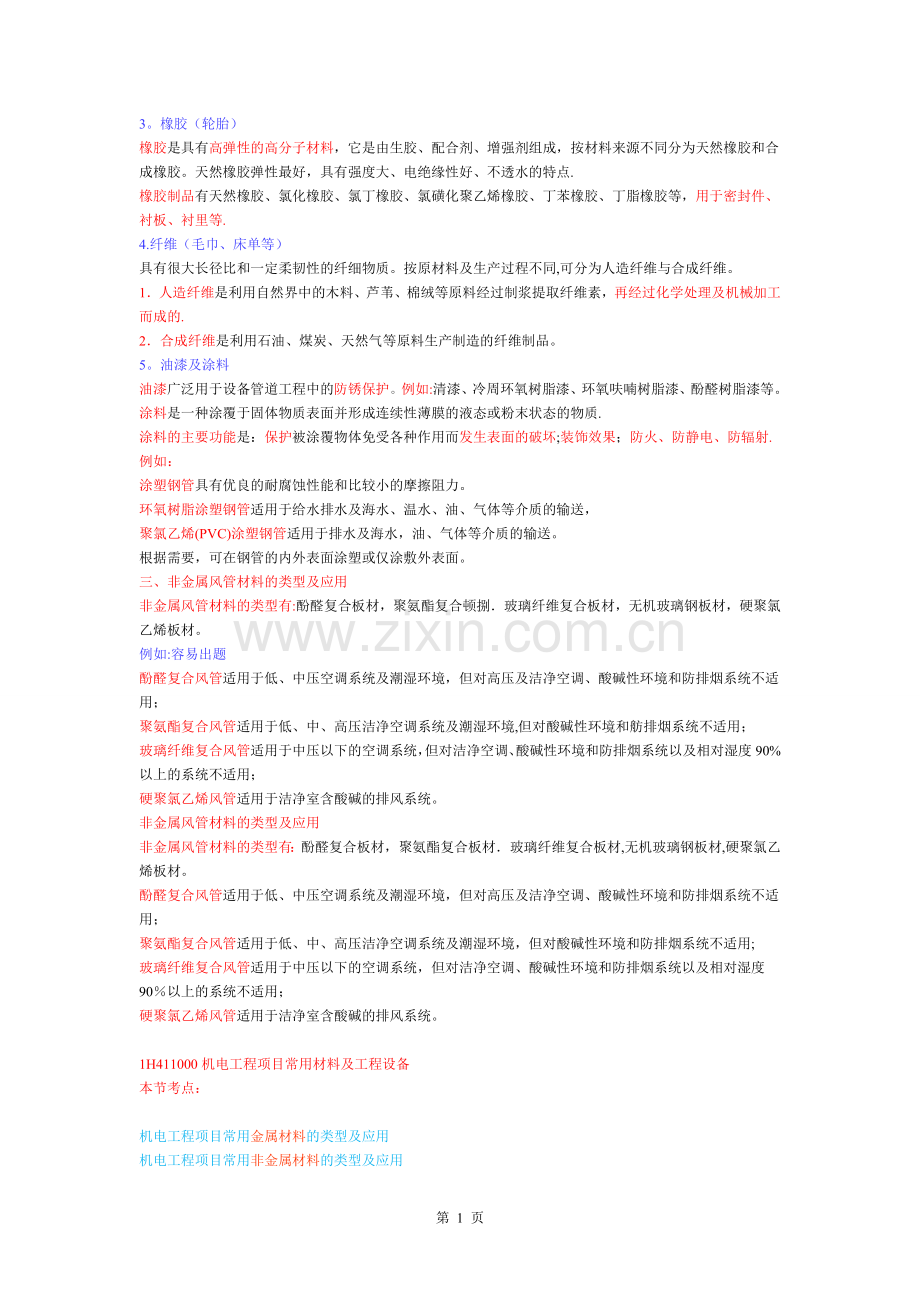

一建《机电实务》机电工程项目常用非金属材料的类型及应用.doc

3。橡胶（轮胎） 橡胶是具有高弹性的高分子材料，它是由生胶、配合剂、增强剂组成，按材料来源不同分为天然橡胶和合成橡胶。天然橡胶弹性最好，具有强度大、电绝缘性好、不透水的特点. 橡胶制品有天然橡胶、氯化橡胶、氯丁橡胶、氯磺化聚乙烯橡胶、丁苯橡胶、丁脂橡胶等，用于密封件、衬板、衬里等. 4.纤维（毛巾、床单等）具有很大长径比和一定柔韧性的纤细物质。按原材料及生产过程不同,可分为人造纤维与合成纤维。1人造纤维是利用自然界中的木料、芦苇、棉绒等原料经过制浆提取纤维素，再经过化学处理及机械加工而成的.2合成纤维是利用石油、煤炭、天然气等原料生产制造的纤维制品。 5。油漆及涂料 油漆广泛用于设备管道工程中的防锈保护。例如:清漆、冷周环氧树脂漆、环氧呋喃树脂漆、酚醛树脂漆等。涂料是一种涂覆于固体物质表面并形成连续性薄膜的液态或粉末状态的物质. 涂料的主要功能是：保护被涂覆物体免受各种作用而发生表面的破坏;装饰效果；防火、防静电、防辐射. 例如： 涂塑钢管具有优良的耐腐蚀性能和比较小的摩擦阻力。环氧树脂涂塑钢管适用于给水排水及海水、温水、油、气体等介质的输送，聚氯乙烯(PVC)涂塑钢管适用于排水及海水，油、气体等介质的输送。根据需要，可在钢管的内外表面涂塑或仅涂敷外表面。 三、非金属风管材料的类型及应用 非金属风管材料的类型有:酚醛复合板材，聚氨酯复合顿捌玻璃纤维复合板材，无机玻璃钢板材，硬聚氯乙烯板材。 例如:容易出题 酚醛复合风管适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟系统不适用；聚氨酯复合风管适用于低、中、高压洁净空调系统及潮湿环境,但对酸碱性环境和舫排烟系统不适用；玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90%以上的系统不适用；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。 非金属风管材料的类型及应用非金属风管材料的类型有：酚醛复合板材，聚氨酯复合板材玻璃纤维复合板材,无机玻璃钢板材,硬聚氯乙烯板材。酚醛复合风管适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟系统不适用；聚氨酯复合风管适用于低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用;玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90以上的系统不适用；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。 1H411000机电工程项目常用材料及工程设备 本节考点： 机电工程项目常用金属材料的类型及应用 机电工程项目常用非金属材料的类型及应用 机电工程项目常用电气材料的类型及应用 机电工程项目通用机械设备的分类和性能 机电工程项目专用设备的分类和性能 机电工程项目静置设备的分类和性能 机电工程项目电气设备的分类和性能 1H411013机电工程项目常用电气材料的类型及应用 电气材料主要是电线和电缆。其品种规格繁多，应用范围广泛,在电气工程中以电压和使用场所进行分类的方法最为实用。本条主要知识点是：电线的类型及应用,电缆的类型及应用 一、电线的类型及应用 1BLX型、BLV型：铝芯电线，由于其重量轻，通常用于架空线路尤其是长途输电线路.1H411010机电工程项目常用材料（习题) 3.通常用于架空线路，尤其是长途输电线路的电线是（）.A。BLX型B。BX型 C.BV型 D。RV型正确答案A答案解析BLX型、BLV型：铝芯电线，由于其重量轻，通常用于架空线路尤其是长途输电线路。 4.输配电线路使用的500kV电缆属于（）电力电缆。A。低压B。高压C.超高压D。特高压正确答案C家用电器使用的220V电线一般工业企业用380V线缆，以及输配电线路使用的500kV、220kV、110kV超高压和高压线缆等。 电缆 2BX、BV型:铜芯电线被广泛采用在机电工程中，但由于橡皮绝缘电线生产工艺比聚氯己烯绝缘电线复杂，且橡皮绝缘的绝缘物中某些化学成分会对铜产生化学作用，虽然这种作用轻微,但仍是一种缺陷，所以在机电工程中被聚氯乙烯绝缘电线基本替代. 3RV型:铜芯软线主要采用在需柔性连接的可动部位. 4BVV型：多芯的平形或圆形塑料护套，可用在电气设备内配线，较多地出现在家用电器内的固定接线，但型号不是常规线路用的BVV硬线，而是RVV为铜芯塑料绝缘塑料护套多芯软线。电线种类代号 类 别 绝 缘 种 类 线 芯 材 料 内 护 层 其 他 特 征 外 护 层 电力电缆（不表示）Z纸 绝 缘T铜（不示）Q铅包D-不滴流2个数字表示K-控制电缆X橡胶绝缘L铝L铝包F分相护套P-信号电缆V-聚氯乙烯H橡套P-屏蔽Y移动式软电缆Y聚 乙 烯V-聚氯乙烯套C重型H-市内电话电缆YJ-交联聚乙烯Y-聚乙烯套例如： 一般家庭和办公室照明通常采用BV型或BX型聚氯乙烯绝缘铜芯线作为电源连接线；机电工程现场中的电焊机至焊钳的连线多采用RV型聚氯乙烯绝缘平形铜芯软线这是 因为电焊位置不固定，多移动。 二、电缆的类型及应用 1VLV型、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设。 2VLV22型、VV22型电缆：能承受机械外力作用但不能承受大的拉力，可敷设在地下。 3VLV32型、VV32型电缆：能承受机械外力作用且可承受相当大的拉力,可敷设在竖井内、高层建筑的电缆竖井内。且适用于潮湿场所。 4YFLV型、YJV型电力电缆:主要是高压电力电缆随着下标的变化与前述各型电缆相同，况明可敷设的场所. 二、电缆的类型及应用 例如： 舟山至宁渡的海底电缆使用的是VV59型铜芯聚氯乙烯绝缘聚氯乙烯护套内粗钢丝铠装电缆,因为它可以承受较大的拉力具有防腐蚀能力，且适用于敷设在水中；但浦东新区大连路隧道中敷设的跨黄浦江电力电缆却采用的是YJV型铜芯交联聚乙烯绝缘聚氯乙烯护套电缆，因为在隧道里电缆不会受到机械外力作用,也不要求承受大的拉力. 5KVV型控制电缆：适用于室内各种敷设方式的控制电路中。与电线一样，电力电缆的使用除满足场所的特殊要求外,从技术上看主要应使其额定电压满足工作电压的要求。 例如： 家用电器使用的220V电线一般工业企业用380V线缆，以及输配电线路使用的500kV、220kV、110kV超高压和高压线缆等。电气材料如今已衍生出新的耐火线缆、阻燃线缆、低烟无卤低烟低卤线缆、防白蚁、防老鼠线缆、耐油耐寒耐温耐磨线缆矿用线缆、薄壁电线等产品。 三、绝缘材料的类型及应用（新增知识点） 1。绝缘漆是漆类中的一种特种漆。 绝缘漆是以高分子聚合物为基础，能在一定的条件下固化成绝缘膜或绝缘整体的重要绝缘材料。 浸渍漆浸渍漆分有溶剂漆和无溶剂漆两大类，主要用于浸渍电机、电器的线圈，以填充其间隙和微孔，且固化后能在被浸渍物的表面形成连续平整的漆膜，并使之粘结成一个坚硬的整体.对浸渍漆的基本要求为: 1、粘度低，流动性好,固体含量高，便于渗透和填充被浸渍物.2、固化快，干燥性能好,粘结力强，有热弹性，固化后能经受电机转动时的离心力. 3、具有优异的电气性能和化学稳定性，耐潮、耐热、耐油。4、对导体和其他材料具有良好的相容性。 2。具有良好电绝缘性能的多组分复合胶。以沥青、天然树脂或合成树脂为主体材料,常温下具有很高粘度，使用时加热以提高流动性，使之便于灌注、浸渍、涂覆。冷却后可以固化,也可以不固化。其特点是不含挥发性溶剂，可用作电器表面保护。云母制品的分类云母带 在常温下应具有柔软性和一定的拉伸强度，以使卷绕时不致断裂。用于高压电机线圈的云母带，应有足够的耐电压强度和很小的介电损耗，云母带厚度均匀等. 三、绝缘材料的类型及应用 （新增知识点）4。气体绝缘材料(空气、氮气、二氧化硫、六氟化硫) 六氟化硫气体作为绝缘介质有什么特点呢?首先我们先来了解下六氟化硫气体，6气体有以下特点和性质：()物理性质.纯净的6气体无色、无味、无毒、不燃烧，属惰性气体.在a压力下，相对于空气的比重为（)，液化温度为.(）化学性质。6气体不溶于水和变压器油, 在温度低于时仍然为惰性气体,不燃烧，在炽热温度下也不与氢气、氧气、铝、铜以及其它许多物质发生作用，水、酸、碱也不会使它分解. (）6气体具有优良的绝缘性能，抗电强度是空气的倍，灭弧性能是空气的倍,在a 压力时的抗电强度就与变压器油相近，并且6气体中不含氧气，不存在触头等部位的氧化问题；6气体中也没有碳元素，使得设备结构在设计上比较自由。()6电气设备检修周期长，维护方便，占用地面和空间体积都小。 用6气体作为绝缘介质制成的全封闭组合电器，可以包括断路器、隔离开关、接地开关、互感器、母线、避雷器等元件.并且高压带电部分全密封于钢壳之中，无触电危险，提高了运行的安全性。同时，由于密闭组合,避免了外界环境（如工业污秽、高海拔、冰霜雷雪气候)的影响，适合于大城市、工业密集区、地势险峻的山区，严重污秽地区的变电所安装使用. （）6气体作为绝缘介质的缺点：)它本身虽无毒,但它的重度大，不易稀释和扩散，是一种窒息性物质，在故障泄漏时容易造成工作人员缺氧，中毒窒息。）6气体在电场中产生电晕放电时会分解出来2（氟化亚硫酰）、22（氟化硫酰）、210（十氟化二硫)、2(二氧硫)、22（氟化硫)、（氢氟酸)等近十种气体。这些氟、硫化物气体不但有毒，2 10有剧毒,而且很多还有腐蚀性.如对铝合金、瓷绝缘子、玻璃环氧树脂等绝缘材料，能损坏它们的结构;对人体及呼吸系统有强列的刺激和毒害作用。6 气体的这些缺点,构成了6电气设备在安全防护方面的主要问题。 三、绝缘材料的类型及应用（新增知识点） 5.液体绝缘材料 用以隔绝不同电位导电体的液体。又称绝缘油.它主要取代气体，填充固体材料内部或极间的空隙，以提高其介电性能，并改进设备的散热能力.例如,在油浸纸绝缘电力电缆中,它不仅显著地提高了绝缘性能，还增强散热作用；在电容器中提高其介电性能，增大每单位体积的储能量；在开关中除绝缘作用外，更主要起灭弧作用。 变压器绝缘油三、绝缘材料的类型及应用（新增知识点） 6。层压制品 层压制品是由两层或多层浸有树脂的纤维或织物经叠合、热压结合成的整体。它可以是板、管、棒或其他形状。层压制品可加工成各种绝缘和结构零部件,广泛应用在电机、变压器、高低压电器、电工仪表和电子设备中。层压制品,以纤维纸、布作底材,浸渍或涂覆不同的胶粘剂后，经热压、卷制而成的层状结构电绝缘材料。以有机纤维为主的底材有木质纤维纸、棉纤维纸、棉布，以及聚酯和芳香聚酰胺合成纤维等.无机纤维的底材有无碱玻璃布、石棉等。常用的胶粘剂有酚醛树脂、环氧树脂、三聚氰胺树脂、有机硅树脂、二苯醚及聚酰亚胺等.第 4 页
