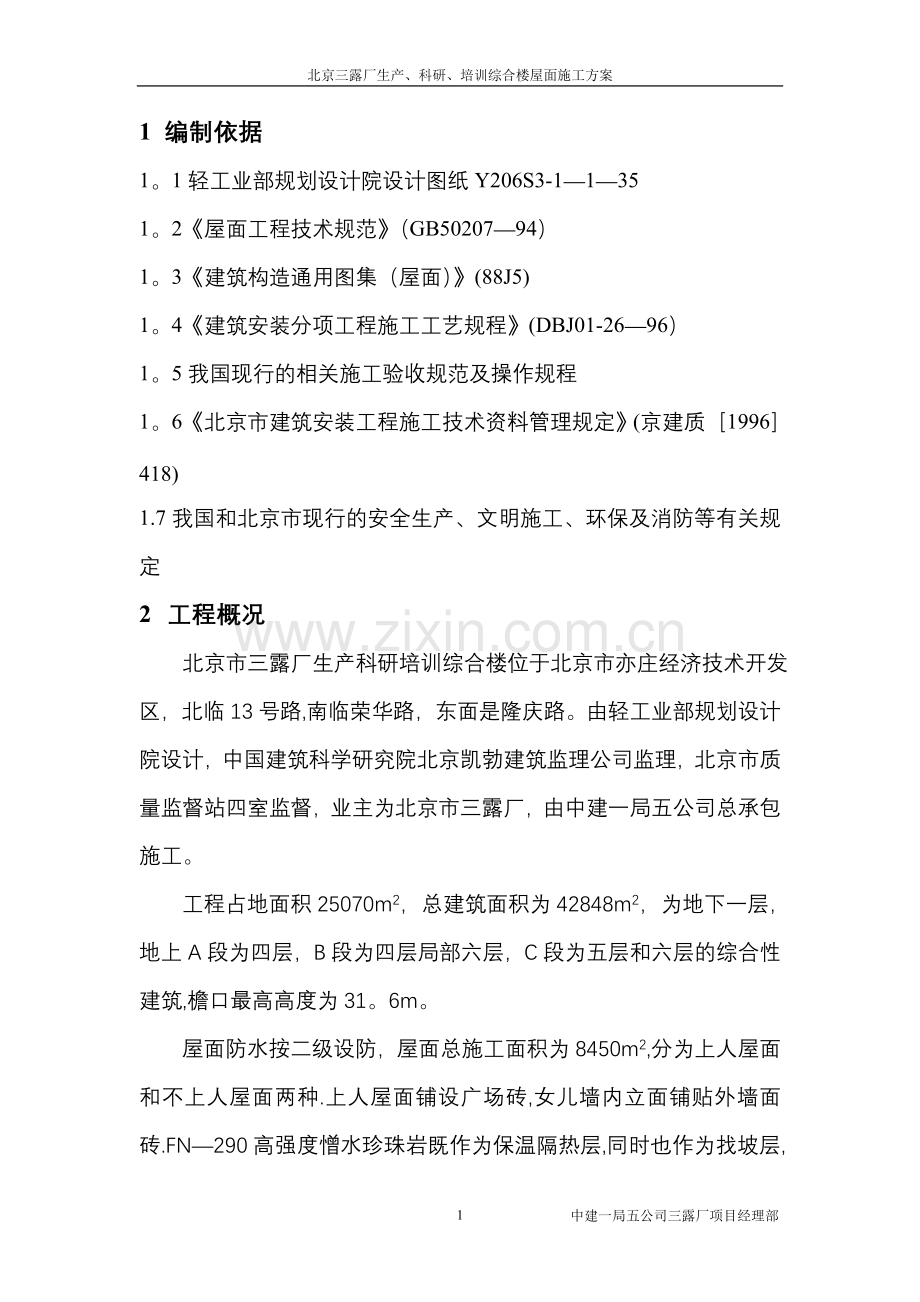

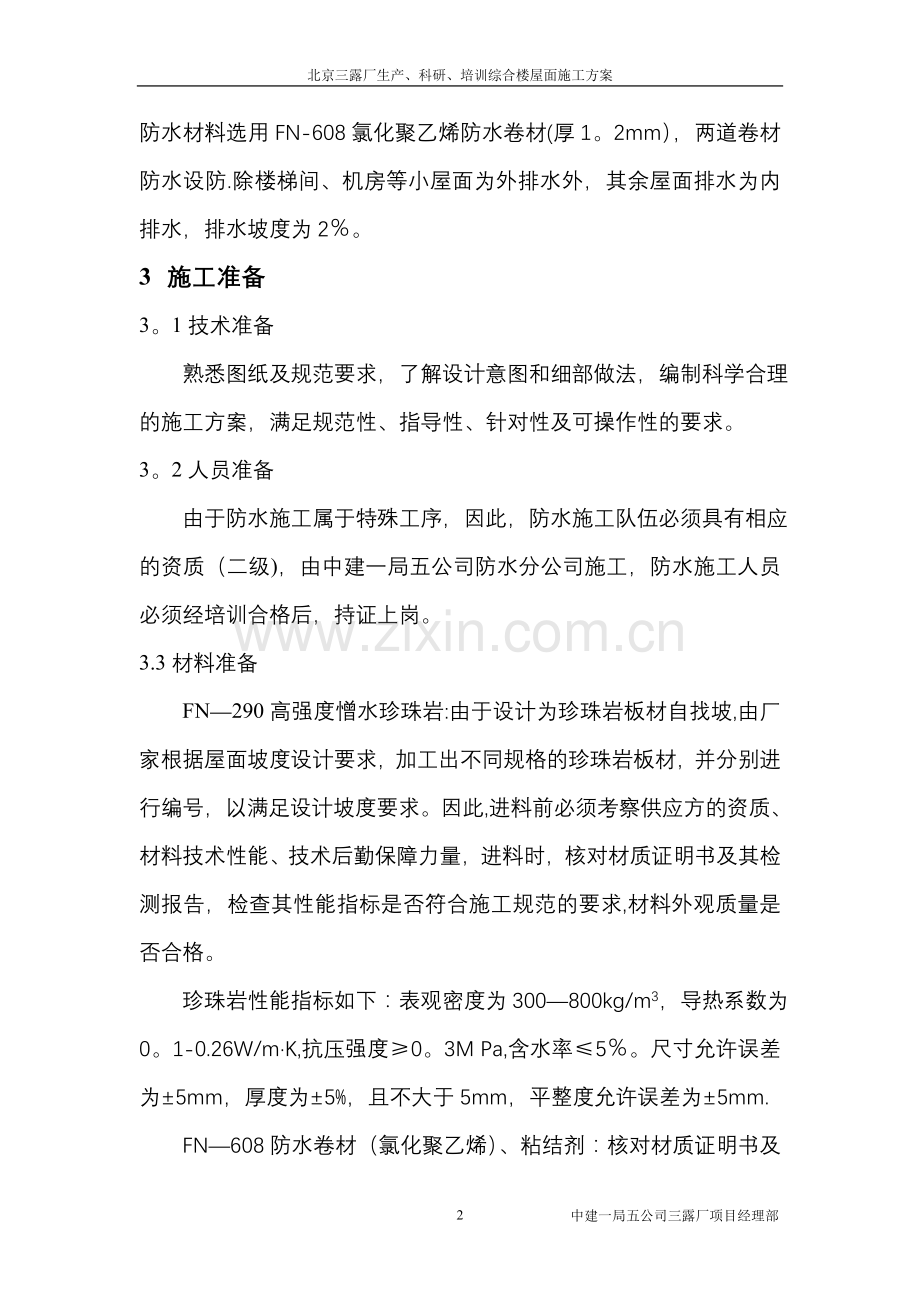

北京三露厂生产、科研、培训综合楼屋面施工方案1 编制依据1。1轻工业部规划设计院设计图纸Y206S3-11351。2屋面工程技术规范（GB5020794）1。3建筑构造通用图集（屋面）(88J5)1。4建筑安装分项工程施工工艺规程(DBJ01-2696）1。5我国现行的相关施工验收规范及操作规程1。6北京市建筑安装工程施工技术资料管理规定(京建质1996418)1.7我国和北京市现行的安全生产、文明施工、环保及消防等有关规定2 工程概况 北京市三露厂生产科研培训综合楼位于北京市亦庄经济技术开发区，北临13号路,南临荣华路，东面是隆庆路。由轻工业部规划设计院设计，中国建筑科学研究院北京凯勃建筑监理公司监理，北京市质量监督站四室监督，业主为北京市三露厂，由中建一局五公司总承包施工。工程占地面积25070m2，总建筑面积为42848m2，为地下一层，地上A段为四层，B段为四层局部六层，C段为五层和六层的综合性建筑,檐口最高高度为31。6m。屋面防水按二级设防，屋面总施工面积为8450m2,分为上人屋面和不上人屋面两种.上人屋面铺设广场砖,女儿墙内立面铺贴外墙面砖.FN290高强度憎水珍珠岩既作为保温隔热层,同时也作为找坡层,防水材料选用FN-608氯化聚乙烯防水卷材(厚1。2mm），两道卷材防水设防.除楼梯间、机房等小屋面为外排水外，其余屋面排水为内排水，排水坡度为2。3 施工准备3。1技术准备 熟悉图纸及规范要求，了解设计意图和细部做法，编制科学合理的施工方案，满足规范性、指导性、针对性及可操作性的要求。3。2人员准备 由于防水施工属于特殊工序，因此，防水施工队伍必须具有相应的资质（二级)，由中建一局五公司防水分公司施工，防水施工人员必须经培训合格后，持证上岗。3.3材料准备 FN290高强度憎水珍珠岩:由于设计为珍珠岩板材自找坡,由厂家根据屋面坡度设计要求，加工出不同规格的珍珠岩板材，并分别进行编号，以满足设计坡度要求。因此,进料前必须考察供应方的资质、材料技术性能、技术后勤保障力量，进料时，核对材质证明书及其检测报告，检查其性能指标是否符合施工规范的要求,材料外观质量是否合格。 珍珠岩性能指标如下：表观密度为300800kg/m3，导热系数为0。1-0.26W/mK,抗压强度0。3M Pa,含水率5。尺寸允许误差为5mm，厚度为5%，且不大于5mm，平整度允许误差为5mm. FN608防水卷材（氯化聚乙烯）、粘结剂：核对材质证明书及其检测报告，检查其物理性能指标是否符合施工规范的要求，材料外观质量是否符合施工规范的要求,技术保证资料（三证一标志)是否齐全有效，防水材料必须经复试合格后,方可允许使用。屋面工程应用卷材近1000卷，根据屋面规范卷材取样的规定，本工程共取样五组，包括二组见证取样。 防水材料的外观质量标准、物理性能指标以及粘结剂的性能指标见屋面工程技术规范（GB5020794)3.4材料运输 利用已经搭设好的井架进行垂直运输，小推车进行水平运输，运输时应将卷材垂直放置，以免造成卷材不均匀拉伸或弯曲.4 主要分项工程施工方法及检查验收标准 屋面工程施工工艺：抹水泥砂浆找平层铺贴找坡保温层浇筑豆石混凝土找平层防水层施工卷材保护层施工(上人屋面铺贴广场砖，不上人屋面刷银粉）4.1水泥砂浆找平层施工(20厚,1:3）4。1。1材料选用：425#普通硅酸盐水泥、中砂(含泥量不大于3%)、砂浆稠度控制在7cm左右.4。1.2工艺流程：基层处理冲筋贴灰饼抹水泥砂浆养护 基层处理：将现浇混凝土结构层上的钢筋头割除、杂物清扫干净，用扫把将基层润湿,但不得有明水。 冲筋贴灰饼：采用水准仪，按照设计标高（结构标高+20）冲筋贴灰饼，冲筋间距为1。5m. 抹水泥砂浆：水泥砂浆配合比为1：3（体积比）,机械搅拌,搅拌时可换算成重量比,每车过秤计量.抹灰采用大面积铺灰、2m刮杠进行施工，当水泥砂浆开始凝结(人踩上去有脚印但不下陷）时,用铁抹子进行第二遍抹压，终凝前（抹子压不出抹痕）时，进行第三遍抹压，找平层表面应压实平整、赶光. 养护：常温下，24h小时以后开始浇水养护,养护时间一般为7d。4。1。3质量标准：按设计及本方案的要求，选用材料及配合比；表面平整（2m范围内平整度不超过5mm）；不得有酥松、起砂、起皮现象。4。2找坡保温层施工4。2。1材料选用：根据设计要求，选用FN290高强度憎水珍珠岩板、FN-300专用粘结剂（由厂家提供）。材料性能、规格等必须符合规范及设计的要求。4。2.2工艺流程：基层清理设置坡度基准点粘贴珍珠岩板 基层清理:将找坡层上的杂物清理干净,使用空压机将灰尘吹干净，以免影响粘结性能，基层必须干燥,含水率小于9(同防水基层的含水率要求）。 设置坡度基准点：采用水准仪，按照设计的坡度要求（大面坡度为2%），将珍珠岩板粘贴在找平层上，作为铺贴板材的基准点（类似于冲筋贴灰饼). 粘贴珍珠岩板：根据屋面的实际情况，从起坡线开始，根据坡度基准点,拉线找坡，由低到高依次粘贴珍珠岩板.粘贴时，粘结剂搅拌均匀成浆糊状,将搅拌好的粘结剂倒涂在基层上,随后立即铺设珍珠岩板，并将板挤紧、挤实。根据屋面情况在女儿墙根部、屋脊以及每隔6m6m设置分格缝（兼作排汽道)，缝宽为50mm，相互贯通。分格缝交叉处设置排气管,采用6镀锌管，排气管直段高300mm.排气管应尽量设置在屋面四周,避开行人通道，排气管应拉线进行设置，要求横平竖直，高度一致。粘贴保温层的同时,应将避雷网埋设在保温层内.4.2。3质量标准：珍珠岩板材、粘结剂要有材质证明书、检测报告及合格证，且符合规范及设计要求.与基层粘结应密实,找坡准确.分格缝设置合理、缝宽一致、横平竖直。表面应平整(2m内平整度不超过5mm)、拼缝密实,分层铺设时，上下层相互错缝，铺浆饱满度80，厚度允许偏差为5且不大于5mm.4。3豆石混凝土找平层施工4。3.1材料选用：425普通硅酸盐水泥、豆石5-20mm、中砂（含泥量不大于3)，C20豆石混凝土4.3.2工艺流程:基层清理铺设6200x200的钢筋网浇筑混凝土搓压抹光细部处理养护 基层处理：将找坡层上的杂物清扫干净,用扫把将基层润湿。铺设钢筋网:在保温层上按6200x200绑扎钢筋网（钢筋网片不按分格切断)，垫上15mm厚保护层垫块。浇筑40mm的豆石砼：豆石砼现场搅拌,公司实验室提供配合比，搅拌时按重量比每车过秤，用地泵浇筑C20细石砼，表面压实、搓毛、压光，在女儿墙根部、屋脊以及每隔6mx6m，按规范要求留设分隔缝(缝宽20mm），位置与排气道一致. 细部处理：在基层与突出屋面结构（女儿墙、立墙、设备基础等）的连接处以及基层的转角处(水落管、檐口、屋脊等）,均应采用水泥砂浆（1：2。5）做成圆弧，圆弧半径为20mm,水落口周围直径500mm范围内坡度不应小于5. 养护：常温下，24h小时以后开始浇水养护，养护时间一般为14d.4。3。3质量标准：按设计及本方案的要求,选用材料及配合比;表面平整（2m范围内平整度不超过5mm）、振捣密实,无空鼓、起砂。4。4卷材防水层施工4.4.1材料选用：FN608氯化聚乙烯防水卷材(1。2厚）、FN-600系粘结剂，材料应有材质证明书、检测报告、合格证、防伪标志,经现场取样，复试合格后，方可允许使用。4。4.2工艺流程：基层处理粘贴附加层粘贴FN608氯化聚乙烯卷材(两道）细部构造处理 基层处理：将找平层上的杂物清理干净,使用空压机将灰尘吹干净，以免影响粘结性能，基层必须干燥，含水率小于9。 粘贴附加层：在基层与突出屋面结构（女儿墙、立墙、设备基础等)的连接处以及基层的转角处（水落管、檐口、屋脊等），粘贴同类型的卷材附加层。 铺贴FN-608氯化聚乙烯卷材：使用专用的FN-600系粘结剂，采用冷粘法（条粘法）进行施工，底胶涂刷应均匀、不露底、不堆积，同时根据胶粘剂性能，控制好胶粘剂涂刷与卷材铺贴的时间间隔以及涂刷面积。铺贴卷材时应由起坡线开始、由低到高、平行屋脊方向铺贴卷材，卷材长边搭接长度不小于100mm，短边搭接不小于150mm，铺贴时卷材应平整顺直,搭接尺寸准确,不得扭曲，采用橡胶压辊排除卷材下面的空气。上下层卷材不得相互垂直铺贴，同时应相互错开1/3卷材幅宽。 细部构造处理：变形缝、女儿墙泛水、水落口(内排、外排)、无组织排水的檐口、伸出屋面的管道、设备基础卷材收头等部位的密封处理见附图。4.4。3质量标准防水材料、粘结剂的品种、牌号、质量符合设计及规范的要求，技术保证资料齐全有效，材料复试报告（性能指标)、淋水或蓄水试验（无渗漏现象)符合规范要求。卷材表面平整,无积水现象，胶粘剂涂刷均匀，卷材铺贴方法、压接顺序与搭接长度符合规范及本方案的要求.卷材细部节点处理符合施工规范的要求.4.5卷材保护层施工 卷材保护层施工前,必须经24小时淋水或下雨试验，合格后方可施工。4.5.1 非上人屋面卷材施工完毕后，在其上涂刷银粉保护.4.5.2上人屋面广场砖面层施工4。5。2。1材料选用:325普通硅酸盐水泥、白灰、中砂、广场砖,水泥砂浆配合比为1:4,密封胶,广场砖尺寸、颜色符合设计要求，广场砖应有出厂合格证，表面光滑、平整，色泽一致，规格尺寸偏差不得超过1mm，平整度不得超过0。5mm/砖长,铺贴前应选砖。4.5。2。2工艺流程：基层清理冲筋贴灰饼抹底层低强度砂浆弹线找规矩铺砖勾缝养护 基层清理:将防水层上的杂物清理干净。冲筋贴灰饼：采用水准仪，按照面层标高+20mm冲筋贴灰饼，冲筋间距为1.5m. 抹底层低强度砂浆：根据冲筋标高用木抹子或小平锹将砂浆摊平，用2m刮杠使得砂浆与冲筋找平，厚度20mm,检查其标高、泛水坡度是否准确,用木抹子搓平，24h后养护. 弹线找规矩:根据屋面的实际情况，在女儿墙根部、屋脊处以及每6mx6m留设分格缝，缝宽为20mm，沿屋脊的纵横方向进行排砖,排砖时，砖缝以10mm为宜，根据已确定好的砖数和缝宽,在底层砂浆上弹线。 铺砖:事先确定好铺砖的方向,设置基准砖,找好位置与标高，以此为筋进行拉线铺砖，每块砖均应跟线。铺砖的操作程序为：在底灰上刷素水泥浆,然后在砖的背面抹粘结砂浆,将抹好灰的砖铺砌到底灰上，砖上棱应跟线找平找正,用橡皮锤拍实，最后进行划缝。 勾缝：等砂浆有了一定的强度以后（以能上人为准),砖缝用1：1水泥细砂浆进行勾缝，要求勾缝密实、圆滑；分格缝用密封胶嵌缝，要求接缝平直。最后,用棉丝擦干净。养护：铺好广场砖（常温48h）以后,撒上锯末，浇水养护,常温养护7d.4.6其余节点部位施工4.6。1女儿墙压顶采用混凝土压顶,压顶采用水泥砂浆抹灰，顶上设5%的流水坡，坡向女儿墙内侧；底部设大鹰嘴，要求线条顺直、鹰嘴大小一致，应拉线施工.4.6.2上人屋面女儿墙内侧粘贴外墙砖，施工方法同常规施工法，但应先贴立面砖、后贴屋面广场砖，女儿墙根部应留置20mm的伸缩缝，详见广场砖工程施工。要求立面砖与平面砖模数应一致，以方便施工时平立面对缝，增强观感质量。4.6。3外排水落管选用管径为100的PVC排水管，安装时，水落管距离墙面为30mm,排水口下的屋面上做细石钢筋混凝土水簸箕，排水口距离水簸箕的高度为50mm，水落管应用管箍与墙面固定，管箍与墙面的承插长度为50mm，应拉线施工,先用电锤钻孔，然后用建筑胶固定管箍，不得用木楔子固定,管箍开口方向应一致.5 各项管理保证措施5.1技术质量保证措施:编制科学合理的施工方案，符合设计以及施工规范的要求，制定合理的施工程序和严格的验收标准.严把材料关,施工前,必须有详细的、书面的技术交底。5.2在施工过程中，狠抓制度的落实,严格落实三工序制度,强调预控,严格过程控制，保证不出现质量问题.每层做法严格按方案执行，隐蔽之前必须认真检查，合格后方可隐蔽.5.3雨期施工措施：合理安排施工进度，在雨期来临前将屋面工程施工完毕，使得屋面雨水做到有组织排水，内外水落口无堵塞,流水顺畅，整个屋面无反坡、积水现象.5。4安全消防措施：严格落实项目安全生产管理保证体系，逐级落实责任制,贯彻执行“安全第一、预防为主”的方针。屋面施工属于高处作业，严禁向建筑物外投掷卷材碎片、杂物等废弃物。井架使用严格按井架方案执行，所有临边及洞口防护不得随意拆除.5.5屋面卷材施工前，必须有书面的、详细的安全技术交底。施工时，配备相应的、足够的消防器材，并设专人看护。6 成品保护6。1制定严格、切实可行的成品保护措施,成立专门的成品保护小组,负责屋面工程的成品保护。6。2在找平层、找坡层未达到上人强度以前，不得上人,以防止防水基层空鼓、开裂.已施工完的找平层、找坡层上面必须铺设脚手板或竹胶板，否则不得直接行走手推车。6.3防水卷材施工完毕，经蓄水或淋水试验合格后，及时做保护层，在其上铺设地毯用于人、车行走,同时用麻袋片对手推车支腿进行包裹,以防止刮破防水层。屋面防水施工完毕以后，不得再进行任何凿洞等可能破坏卷材的工作。6。4防水层施工时,不得污染其他部位已完工序。6。5屋面工程施工时，雨水口等易堵塞部位事先应使用编织袋封堵，施工完后应及时清理，不得有污物堵塞，并保持到竣工时为止.6。6严禁在已铺完的广场砖地面上拌合砂浆，在已铺好的地面上进行施工时，尚应加强对广场砖的成品保护，以防止砸碰损坏以及面层污染.11 中建一局五公司三露厂项目经理部
