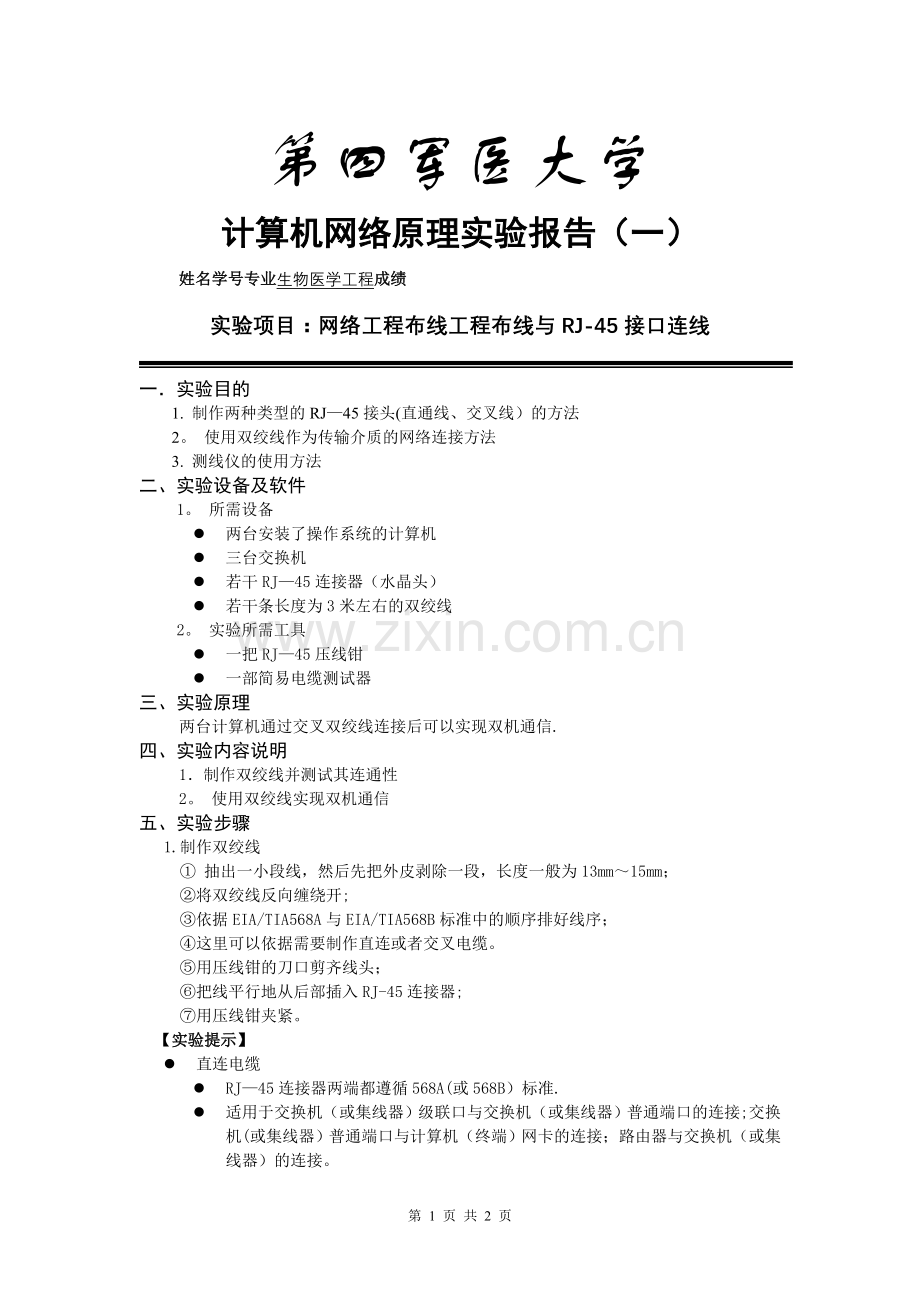

第四军医大学
计算机网络原理实验报告（一）
姓名学号专业生物医学工程成绩
实验项目：网络工程布线工程布线与RJ-45接口连线

一．实验目的
1. 制作两种类型的RJ—45接头(直通线、交叉线）的方法
2。 使用双绞线作为传输介质的网络连接方法
3. 测线仪的使用方法
二、实验设备及软件
1。 所需设备
l 两台安装了操作系统的计算机
l 三台交换机
l 若干RJ—45连接器（水晶头）
l 若干条长度为3米左右的双绞线
2。 实验所需工具
l 一把RJ—45压线钳
l 一部简易电缆测试器
三、实验原理
两台计算机通过交叉双绞线连接后可以实现双机通信.
四、实验内容说明
1．制作双绞线并测试其连通性
2。 使用双绞线实现双机通信
五、实验步骤
1.制作双绞线
① 抽出一小段线，然后先把外皮剥除一段，长度一般为13mm～15mm；
②将双绞线反向缠绕开;
③依据EIA/TIA568A与EIA/TIA568B标准中的顺序排好线序；
④这里可以依据需要制作直连或者交叉电缆。
⑤用压线钳的刀口剪齐线头；
⑥把线平行地从后部插入RJ-45连接器;
⑦用压线钳夹紧。
【实验提示】
l 直连电缆
l RJ—45连接器两端都遵循568A(或568B）标准.
l 适用于交换机（或集线器）级联口与交换机（或集线器）普通端口的连接;交换机(或集线器）普通端口与计算机（终端）网卡的连接；路由器与交换机（或集线器）的连接。
l 交叉电缆
l RJ-45连接器一端遵循568A，而另一端遵循568B标准。即两个RJ-45连接器的连线交叉连接，A连接器的1，2对应B连接器的3，6;而A连接器的3，6对应B连接器的1，2.
l 适用于交换机（或集线器）普通端口与交换机（或集线器)普通端口连接；路由器与计算机（终端)网卡连接；两台计算机直接连接；两台路由器直接连接。
2。测试连通性
打开简易电缆测试器的电源，将网络插头分别插入主测试器和远程测试端，主测试器指示灯从1至G逐个顺序闪亮,若接线不正常,将按下述情况显示：
l 有一根网线断路时，主测试器和远程测试端标识该网线的灯都不亮（若网线少于两根线联通时,则灯都不亮）；
l 对于交叉线缆,主测试器指示灯从1至G逐个顺序闪亮的同时，远程测试端指示灯也将按照该网线实际交叉的位置逐个闪亮;
l 网线有两根短路时,主测试器显示不变,远程测试端显示短路的两根线的灯都不亮。
3。使用双绞线实现双机通信
l 按照图示结构,将两台计算机通过交叉双绞线直接连接。
l 为计算机安装网络协议并配置网络属性。
l 使用PING命令测试两台计算机之间的连通性。
六、实验报告要求
1。记录电缆测试器的显示主测试器与远程测试端的灯亮顺序。
2。请在实验的拓扑结构图中,注明所使用的线缆类型（对于双绞线需要说明使用的是交叉线还是直通线）和计算机的IP地址.
3。 给出网络命令测试连通性的具体测试方式及测试结果。
第 2 页 共 2 页
