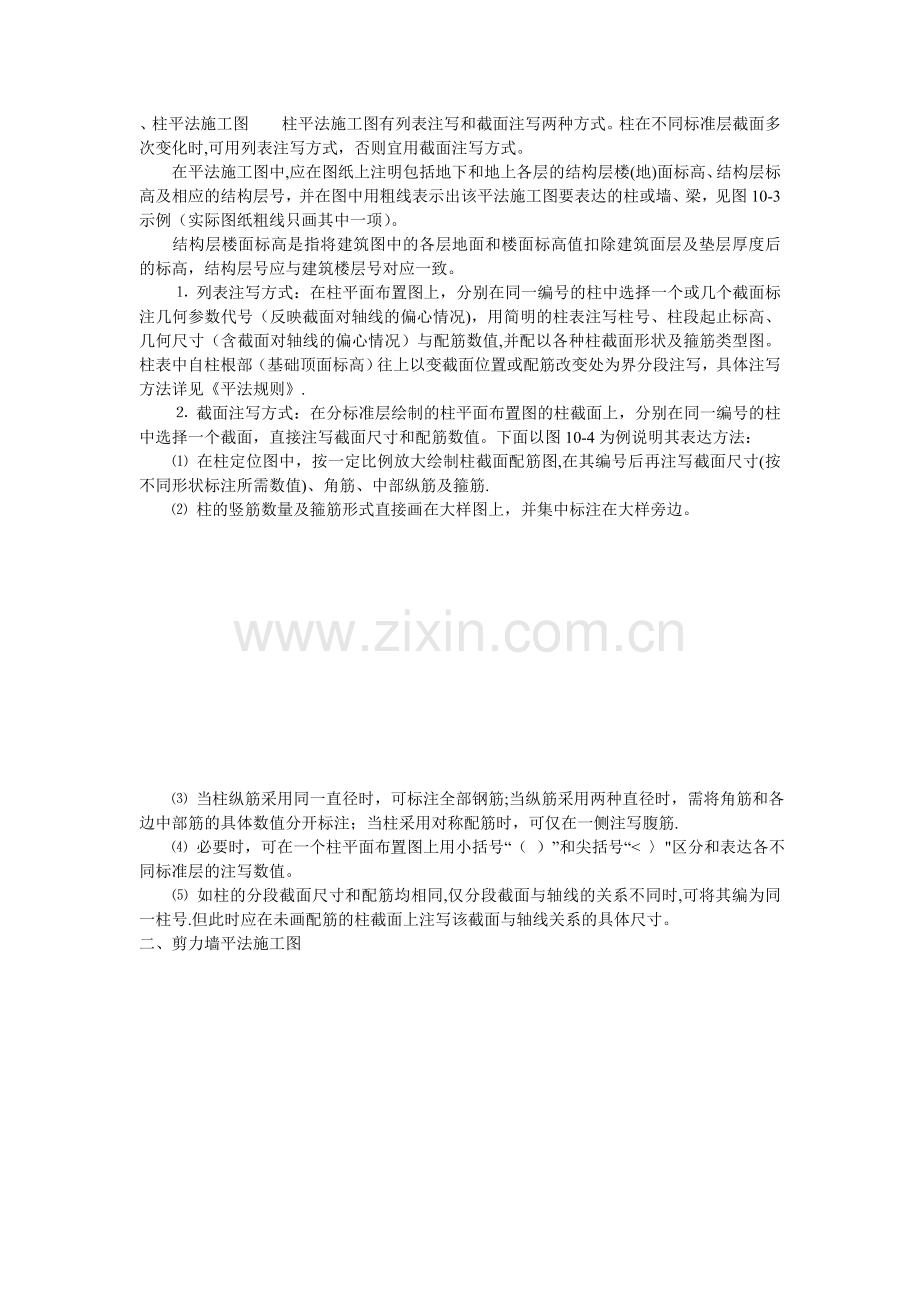

、柱平法施工图　　柱平法施工图有列表注写和截面注写两种方式。柱在不同标准层截面多次变化时,可用列表注写方式，否则宜用截面注写方式。
　　在平法施工图中,应在图纸上注明包括地下和地上各层的结构层楼(地)面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱或墙、梁，见图10-3示例（实际图纸粗线只画其中一项）。
　　结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致。
　　⒈ 列表注写方式：在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况)，用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值,并配以各种柱截面形状及箍筋类型图。柱表中自柱根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》.
　　⒉ 截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。下面以图10-4为例说明其表达方法：
　　⑴ 在柱定位图中，按一定比例放大绘制柱截面配筋图,在其编号后再注写截面尺寸(按不同形状标注所需数值)、角筋、中部纵筋及箍筋.
　　⑵ 柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。

　　⑶ 当柱纵筋采用同一直径时，可标注全部钢筋;当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋.
　　⑷ 必要时，可在一个柱平面布置图上用小括号“（ ）”和尖括号“< 〉"区分和表达各不同标准层的注写数值。
　　⑸ 如柱的分段截面尺寸和配筋均相同,仅分段截面与轴线的关系不同时,可将其编为同一柱号.但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。
二、剪力墙平法施工图

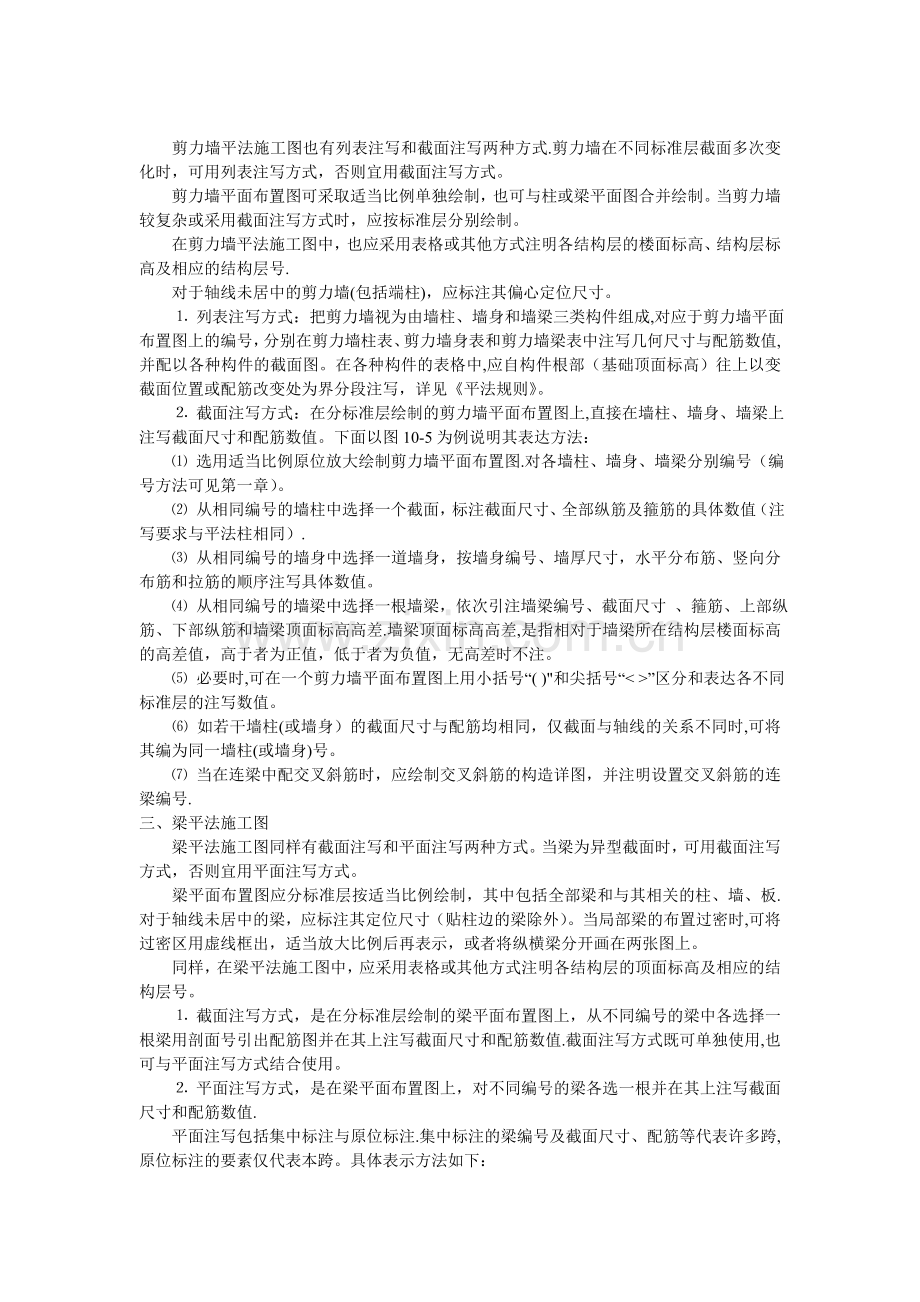

　　剪力墙平法施工图也有列表注写和截面注写两种方式.剪力墙在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。
　　剪力墙平面布置图可采取适当比例单独绘制，也可与柱或梁平面图合并绘制。当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制。
　　在剪力墙平法施工图中，也应采用表格或其他方式注明各结构层的楼面标高、结构层标高及相应的结构层号.
　　对于轴线未居中的剪力墙(包括端柱)，应标注其偏心定位尺寸。
　　⒈ 列表注写方式：把剪力墙视为由墙柱、墙身和墙梁三类构件组成,对应于剪力墙平面布置图上的编号，分别在剪力墙柱表、剪力墙身表和剪力墙梁表中注写几何尺寸与配筋数值,并配以各种构件的截面图。在各种构件的表格中,应自构件根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，详见《平法规则》。
　　⒉ 截面注写方式：在分标准层绘制的剪力墙平面布置图上,直接在墙柱、墙身、墙梁上注写截面尺寸和配筋数值。下面以图10-5为例说明其表达方法：
　　⑴ 选用适当比例原位放大绘制剪力墙平面布置图.对各墙柱、墙身、墙梁分别编号（编号方法可见第一章）。
　　⑵ 从相同编号的墙柱中选择一个截面，标注截面尺寸、全部纵筋及箍筋的具体数值（注写要求与平法柱相同）.
　　⑶ 从相同编号的墙身中选择一道墙身，按墙身编号、墙厚尺寸，水平分布筋、竖向分布筋和拉筋的顺序注写具体数值。
　　⑷ 从相同编号的墙梁中选择一根墙梁，依次引注墙梁编号、截面尺寸 、箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差.墙梁顶面标高高差,是指相对于墙梁所在结构层楼面标高的高差值，高于者为正值，低于者为负值，无高差时不注。
　　⑸ 必要时,可在一个剪力墙平面布置图上用小括号“( )"和尖括号“< >”区分和表达各不同标准层的注写数值。
　　⑹ 如若干墙柱(或墙身）的截面尺寸与配筋均相同，仅截面与轴线的关系不同时,可将其编为同一墙柱(或墙身)号。
　　⑺ 当在连梁中配交叉斜筋时，应绘制交叉斜筋的构造详图，并注明设置交叉斜筋的连梁编号.
三、梁平法施工图
　　梁平法施工图同样有截面注写和平面注写两种方式。当梁为异型截面时，可用截面注写方式，否则宜用平面注写方式。
　　梁平面布置图应分标准层按适当比例绘制，其中包括全部梁和与其相关的柱、墙、板.对于轴线未居中的梁，应标注其定位尺寸（贴柱边的梁除外）。当局部梁的布置过密时,可将过密区用虚线框出，适当放大比例后再表示，或者将纵横梁分开画在两张图上。
　　同样，在梁平法施工图中，应采用表格或其他方式注明各结构层的顶面标高及相应的结构层号。
　　⒈ 截面注写方式，是在分标准层绘制的梁平面布置图上，从不同编号的梁中各选择一根梁用剖面号引出配筋图并在其上注写截面尺寸和配筋数值.截面注写方式既可单独使用,也可与平面注写方式结合使用。
　　⒉ 平面注写方式，是在梁平面布置图上，对不同编号的梁各选一根并在其上注写截面尺寸和配筋数值.
　　平面注写包括集中标注与原位标注.集中标注的梁编号及截面尺寸、配筋等代表许多跨,原位标注的要素仅代表本跨。具体表示方法如下：
　　⑴ 梁编号及多跨通用的梁截面尺寸、箍筋、跨中面筋基本值采用集中标注,可从该梁任意一跨引出注写;梁底筋和支座面筋均采用原位标注.对与集中标注不同的某跨梁截面尺寸、箍筋、跨中面筋、腰筋等，可将其值原位标注。
　　⑵ 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10—1的规定.
梁 类 型 代 号 序 号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）或（XXA）或(XXB）
屋面框架梁 WKL XX （XX）或(XXA）或(XXB)
框 支 梁 KZL XX （XX）或（XXA）或（XXB）
非 框 架 梁 L XX （XX）或（XXA)或(XXB)
悬 挑 梁 XL XX
　　注：（XXA)为一端有悬挑，(XXB） 为两端有悬挑，悬挑不计入跨数.
　　例:KL7（5A）表示第7号框架梁,5跨，一端有悬挑.
　　⑶ 等截面梁的截面尺寸用 b X h 表示；加腋梁用b X h ＹLt×ht表示,其中Lt为腋长,ht为腋高；悬挑梁根部和端部的高度不同时,用斜线“/ ”分隔根部与端部的高度值.
例：300×700 Y500×250表示加腋梁跨中截面为300×700，腋长为500，腋高为250；
200×500/300 表示悬挑梁的宽度为200，根部高度为500,端部高度为300。
⑷ 箍筋加密区与非加密区的间距用斜线“/ "分开,当梁箍筋为同一种间距时，则不需用斜线；箍筋肢数用括号括住的数字表示。
例：φ8＠100/200（4) 表示箍筋加密区间距为100,非加密区间距为200,均为四肢箍.
⑸ 梁上部或下部纵向钢筋多于一排时，各排筋按从上往下的顺序用斜线“/ ”分开；同一排纵筋有两种直径时,则用加号“+"将两种直径的纵筋相连，注写时角部纵筋写在前面。
例: 6φ25 4/2 表示上一排纵筋为4φ25，下一排纵筋为2φ25；
2φ25+2φ22 表示有四根纵筋，2φ25 放在角部，2φ22放在中部。
⑹ 梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；支座两边的上部纵筋相同时，可仅在支座的一边标注。
⑺ 梁跨中面筋(贯通筋、架立筋）的根数,应根据结构受力要求及箍筋肢数等构造要求而定，注写时,架立筋须写入括号内,以示与贯通筋的区别。
例:2φ22+(2φ12） 用于四肢箍,其中2φ22为贯通筋，2φ12为架立筋.
⑻ 当梁的上、下部纵筋均为贯通筋时，可用“；”号将上部与下部的配筋值分隔开来标注。
例:3φ22；3φ20 表示梁采用贯通筋，上部为3φ22，下部为3φ20。
⑼ 梁某跨侧面布有抗扭腰筋时，须在该跨适当位置标注抗扭腰筋的总配筋值,并在其前面加“＊”号.
例：在梁下部纵筋处另注写有 *6φ18 时，则表示该跨梁两侧各有3φ18的抗扭腰筋。
⑽ 附加箍筋（密箍）或吊筋直接画在平面图中的主梁上,配筋值原位标注.
⑾ 多数梁的顶面标高相同时，可在图面统一注明,个别特殊的标高可在原位加注
