中国石油大连石化公司 临时用电施工方案

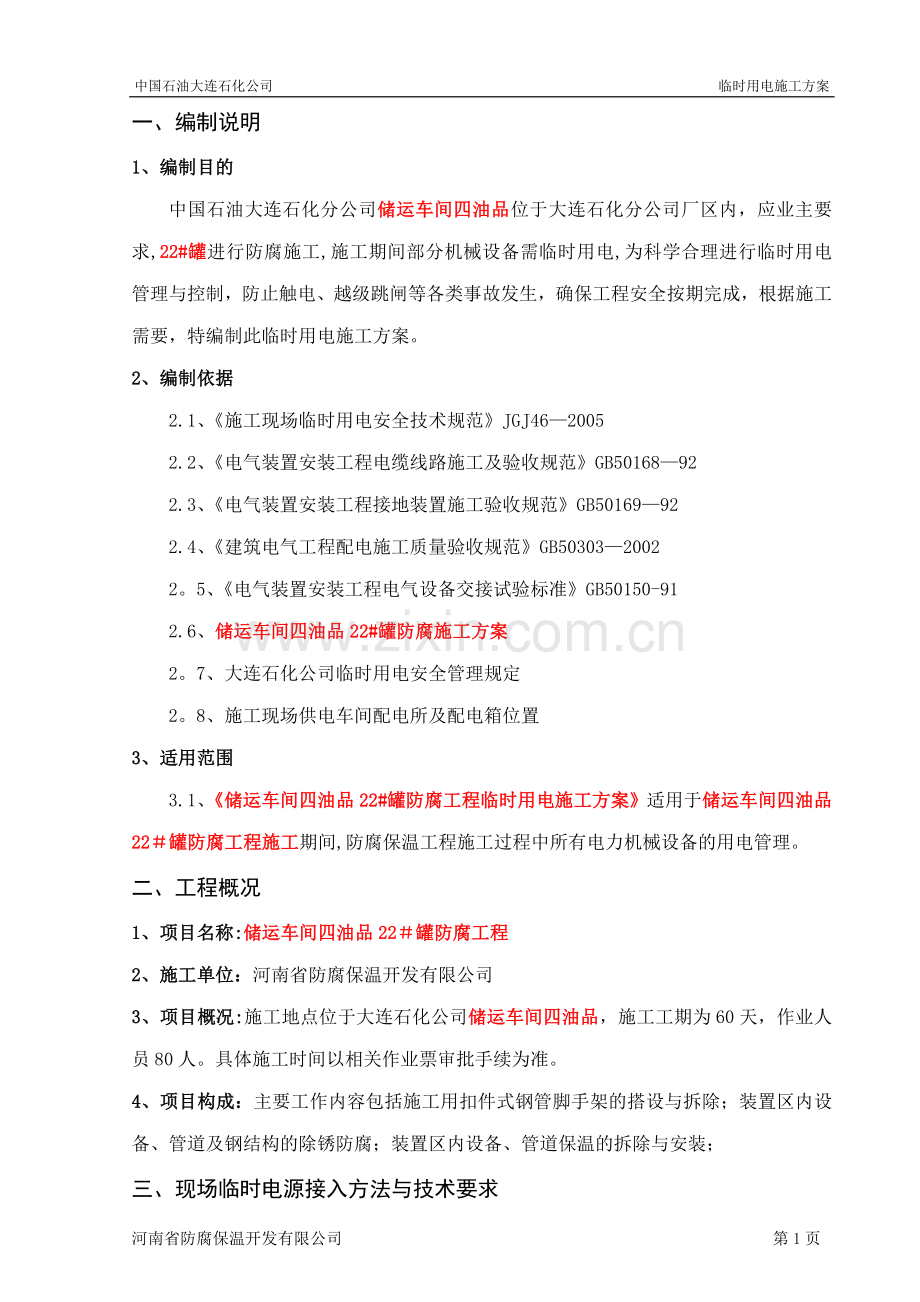

一、编制说明
1、编制目的
中国石油大连石化分公司储运车间四油品位于大连石化分公司厂区内，应业主要求,22#罐进行防腐施工,施工期间部分机械设备需临时用电,为科学合理进行临时用电管理与控制，防止触电、越级跳闸等各类事故发生，确保工程安全按期完成，根据施工需要，特编制此临时用电施工方案。
2、编制依据
2.1、《施工现场临时用电安全技术规范》JGJ46—2005
2.2、《电气装置安装工程电缆线路施工及验收规范》GB50168—92
2.3、《电气装置安装工程接地装置施工验收规范》GB50169—92
2.4、《建筑电气工程配电施工质量验收规范》GB50303—2002
2。5、《电气装置安装工程电气设备交接试验标准》GB50150-91
2.6、储运车间四油品22#罐防腐施工方案
2。7、大连石化公司临时用电安全管理规定
2。8、施工现场供电车间配电所及配电箱位置
3、适用范围
3.1、《储运车间四油品22#罐防腐工程临时用电施工方案》适用于储运车间四油品22＃罐防腐工程施工期间,防腐保温工程施工过程中所有电力机械设备的用电管理。
二、工程概况
1、项目名称:储运车间四油品22＃罐防腐工程
2、施工单位：河南省防腐保温开发有限公司
3、项目概况:施工地点位于大连石化公司储运车间四油品，施工工期为60天，作业人员80人。具体施工时间以相关作业票审批手续为准。
4、项目构成：主要工作内容包括施工用扣件式钢管脚手架的搭设与拆除；装置区内设备、管道及钢结构的除锈防腐；装置区内设备、管道保温的拆除与安装；
三、现场临时电源接入方法与技术要求

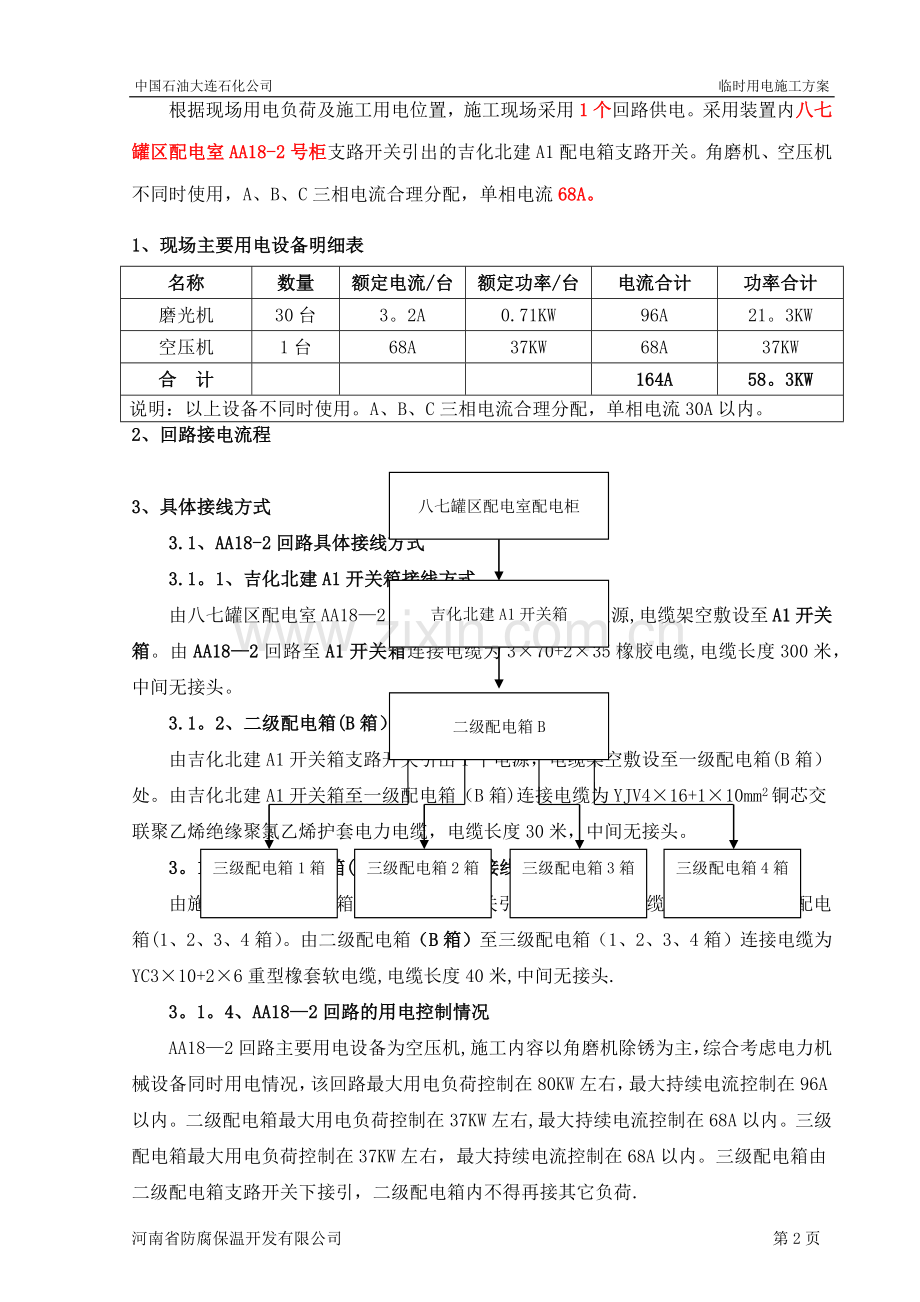

根据现场用电负荷及施工用电位置，施工现场采用1个回路供电。采用装置内八七罐区配电室AA18-2号柜支路开关引出的吉化北建A1配电箱支路开关。角磨机、空压机不同时使用，A、B、C三相电流合理分配，单相电流68A。
1、现场主要用电设备明细表
名称
数量
额定电流/台
额定功率/台
电流合计
功率合计
磨光机
30台
3。2A
0.71KW
96A
21。3KW
空压机
1台
68A
37KW
68A
37KW
合 计

164A
58。3KW
说明：以上设备不同时使用。A、B、C三相电流合理分配，单相电流30A以内。
2、回路接电流程
八七罐区配电室配电柜
吉化北建A1开关箱
二级配电箱B
三级配电箱1箱
三级配电箱2箱
三级配电箱3箱
三级配电箱4箱

3、具体接线方式
3.1、AA18-2回路具体接线方式
3.1。1、吉化北建A1开关箱接线方式
由八七罐区配电室AA18—2动力箱支路开关引出1个电源,电缆架空敷设至A1开关箱。由AA18—2回路至A1开关箱连接电缆为3×70+2×35橡胶电缆,电缆长度300米，中间无接头。
3.1。2、二级配电箱(B箱）接线方式
由吉化北建A1开关箱支路开关引出1个电源，电缆架空敷设至一级配电箱(B箱）处。由吉化北建A1开关箱至一级配电箱（B箱)连接电缆为YJV4×16+1×10mm2铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，电缆长度30米，中间无接头。
3。1。3、三级配电箱(1、2、3、4箱)接线方式
由施工现场二级配电箱（B箱）支路开关引出4个电源，电缆架空敷设至三级配电箱(1、2、3、4箱）。由二级配电箱（B箱）至三级配电箱（1、2、3、4箱）连接电缆为YC3×10+2×6重型橡套软电缆,电缆长度40米,中间无接头.
3。1。4、AA18—2回路的用电控制情况
AA18—2回路主要用电设备为空压机,施工内容以角磨机除锈为主，综合考虑电力机械设备同时用电情况，该回路最大用电负荷控制在80KW左右，最大持续电流控制在96A以内。二级配电箱最大用电负荷控制在37KW左右,最大持续电流控制在68A以内。三级配电箱最大用电负荷控制在37KW左右，最大持续电流控制在68A以内。三级配电箱由二级配电箱支路开关下接引，二级配电箱内不得再接其它负荷.
3。1.5、AA18—2回路接线系统示意图
3.1.5.1、八七罐区配电柜至吉化北建A1开关箱接线系统示意图
Ⅰ
吉化北建A1开关箱

刀闸
A-2
八七罐区配电室
AA18-2回路

刀闸
刀闸
Ⅱ

A-3
A-1

A0

3.1.5。2、吉化北建A1开关箱至一级配电箱(B箱)接线系统示意图
4×16+1×10
一级配电箱（B箱）
B
接A1箱A-3
B-1
B-2
B-3
B-4
B-5
刀闸
B-6
刀闸
刀闸
刀闸
刀闸
刀闸

3。1。6。3、二级配电箱（B箱）至三级配电箱（1箱）接线系统示意图
1
三级配电箱1箱
接二级配电箱（B箱）B-1
1-1
1-2
1-3
1-4
1-6
1-5
1-8
1-7
刀闸
刀闸
刀闸
刀闸
3×10+2×6

3。1.6.4、二级配电箱（B箱)至三级配电箱（2箱)接线系统示意图
2
三级配电箱2箱
接二级配电箱（B箱）B-2
2-1
2-2
2-3
2-4
2-6
2-5
2-8
2-7
刀闸
刀闸
刀闸
刀闸
3×10+2×6

3
三级配电箱3箱
接二级配电箱（B箱）B-3
3-1
3-2
3-3
3-4
3-6
3-5
3-8
3-7
刀闸
刀闸
刀闸
刀闸
3×10+2×6
3。1。6.5、二级配电箱（B箱)至三级配电箱（3箱）接线系统示意图
4
三级配电箱4箱
接二级配电箱（B箱）B-4
4-1
4-2
4-3
4-4
4-6
4-5
4-8
4-7
刀闸
刀闸
刀闸
刀闸
3×10+2×6
3。1。6.6、二级配电箱(B箱)至三级配电箱（4箱)接线系统示意图
3。1。7、回路配电室、A1开关箱、各级配电箱开关参数
3.1.7.1、八七罐区配电室配电柜及吉化北建A1开关箱开关参数：
开关编号
名称及规格
相关参数
I
隔离开关
HG—630/3
额定电流630A
额定电压380V
II
塑壳式断路器
ABB—SSH
In=400A
I1=1Iu
I3=2In
Ue=690V
A0
塑壳式断路器
NSX400N
额定绝缘电压：800V
额定工作电压：690V
额定电流：400A
速断电流:Isd=1.5In=600A
Ir=1In=400A
In=400A
额定冲击耐受电压：8KV
A—1~A-3
漏电断路器DZ20L—250T/4300
额定电压380V
额定电流 250A
漏电断路器分断时间 ≤0。2S
额定极限短路分断能力15KA
额定运行短路分断能力 15KA
额定频率 50Hz
额定剩余动作电流 100mA
额定剩余不动作电流 50mA
3.1。7。2、二级配电箱(B箱）内开关参数
开关编号
名称及规格
相关参数
B
断路器
NSX160N
Ui=800V Uimp=8kV Ue:380V 50HZ
Io（A）：64/72/80/88/100/112/128/144/160 整定为64
Ir:0.9/0.92/0。93/0.94/0.95/0。96/0。97/0.98/1×Io
整定为0.9
Isd：1。5/2/3/4/5/6/7/8/10×Ir 整定为1。5
Icu：50KA Ics：100％Icu
B—1～B—4
漏电断路器
DZ15LE—100
额定电压380V 额定频率50HZ 额定电流63A
额定剩余动作电流15mA
额定极限短路分断能力5000A
额定运行短路分断能力5000A
Uimp：6000V
漏电断路器分断时间≤0.2S
B-5～B—6
漏电断路器
DZ15LE—40
额定电压380V 额定频率50HZ 额定电流40A
额定剩余动作电流15mA
额定极限短路分断能力3000A
额定运行短路分断能力3000A
Uimp:6000V
漏电断路器分断时间≤0.2S
3.1.6。4、三级配电箱（1/2/3/4箱)内开关参数：
开关编号
名称及规格
相关参数
1/2/3/4
漏电断路器
CDB2LE—100
Ue=400V 50Hz
In=100A
Icu=10kA Ics=75％Icu
Uimp=4KV
I△m=2.5KA
I△n=15mA
t≤0.1S
1—1～1—4
2—1～2-4
3—1～3—4
4—1~4—4
漏电断路器
DZ47LE—20
Ue=230V 50Hz
In=20A
Icu=6Ka Ics=Icu
I△m=2KA
I△n=15mA
t≤0.1S
1—5~1—6
2—5～2—6
3-5～3—6
4—5～4—6
漏电断路器
DZ47LE—16
Ue=230V 50Hz
In=16A
Icu=6kA Ics=Icu
I△m=2KA
I△n=15mA
t≤0.1S
上述表格中额定剩余动作电流＞15mA的开关不可直接接终端用电设备.
四、个人防护和防护装备配备方案
1、凡使用或操作电动机械的人员，进行安全用电的技术教育,了触电气常识，懂得机器性能，正确掌握操作方法。
2、必须安排身体健康、精神正常、责任心强的人员从事电工工作。操作卷扬机必须有操作证。
3、必须在使用电气设备前，由电工进行安装试运行，正常后再交给操作人员使用，电工应向操作人员进行必要的安全技术交底。使用中电器发生故障，应由电工检查检修.
4、同类机械或设备，应该固定人员，不得经常更换,以保证高效率和操作安全.
5、用电人员应按规定穿带绝缘鞋和防护用品，正确使用妥善保管绝缘防护用品工具,不得挪用。
6、工作结束或停工一小时以上,要将开关箱断电上锁，保护好用电设备和电源线等。
7、坚持定期对电工进行安全教育和安全用电所注意的事项。
8、必须选购经认证合格并带有认证标志,同时应有生产厂家的产品说明书和合格证的电动工具。
9、在露天操作时,如遇下雨应停止工作，否则必须采取有效的防水措施。
五、安全用电措施
1、手持工具
1.1、空气湿度小75％的一般场所可选用Ⅰ类或Ⅱ类手持式电动工具，其金属外壳与PE线的连接点不得少于2处；除塑料外壳Ⅱ类工具外，相关开关箱中漏电保护器的额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0。1s,其负荷线插头应具备专用的保护触头。所用插座和插头在结构上应保持一致，避免导电触头和保护触头混用。
1。2、在潮湿场所或金属构架上操作时，必须选用Ⅱ类或由安全隔离变压器供电的Ⅲ类手持式电动工具。金属外壳Ⅱ类手持式电动工具使用时，必须符合《施工现场临时用电安全技术规范》要求；其开关箱和控制箱应设置在作业场所外面。在潮湿场所或金属构架上严禁使用I类手持式电动工具.
1。3、狭窄场所必须选用由安全隔离变压器供电的Ⅲ类手持式电动工具，其开关箱和安全隔离变压器均应设置在狭窄场所外面，并连接PE线.漏电保护器的选择应符合《施工现场临时用电安全技术规范》第8。2.10条使用于潮湿或有腐蚀介质场所漏电保护器的要求。操作过程中，应有人在外面监护。
1。4、手持式电动工具的负荷线应采用耐气候型的橡皮护套铜芯软电缆，不得有接头。
1。5、手持式电动工具的外壳、手柄、插头、开关、负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用；绝缘电阻不应小于规定的数值。
1.6、各种电动机具应达到可靠的漏电保护,漏电保护器应保持灵敏有效状态并做好定期检查。
1。7、现场各种电气设备未经检查合格不准使用，使用中电气设备应保持正常地工作状态，严禁带故障运行。
1.8、由电工定期检查电气设备、线路、发现隐患及时处理.
1。9、每台用电设备必须设置独立的控制开关和漏电保护器。配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
1.10、用电设备的保护零线改为保护地线。
1。11、与用电设备相关的铁棚、金属平台或构架等都必须做好接地。
1.12、电气、用电设备接线端子不得裸露.
2、配电和漏电保护
所有现场临时用电设备必须符合《施工现场临时用电安全技术规范》，达到两级漏电保护配置，三级配电保护。
2.1、露天使用的电气设备防雨罩,凡雨淋、水淹的电气设备进行必要的干燥措施,经检测绝缘合格后方可使用。
2.2、整个施工现场临时用电，按三级配电内容形式布置：配电室→现场动力柜→二级配电箱→三级配电箱→用电设备.配电箱按现场统一编号，并注明电气使用负责人,箱内所有的开关须是合格产品，负荷则需注明其回路和所控制的用电设备等。使用的配电箱中禁止放杂物。配电箱盘的盘面布置及做法应符合《电气安装施工图册》及《电气工程安装标准》的有关要求,开关箱必须做到单机单闸，严禁一闸多机，配电箱内必须工作接零、保护接零等。所有配线要绝缘良好，排列整齐, 绑扎成束,并接线牢固，盘面上不能有带电体明露，各种开关或器件与设备配额量与被控制的用电设备的容量相匹配,各种开关应灵活可靠。
2。3、供电系统为TN-S系统供电，做到零线和保护严格分开，其中保护零线必须采用黄绿双色线区别开,对PE线作重复接地在每个分配电箱处打入接地装置或与附近已有接地体相连。接地线应采用多股铜线，截面不小于保护零线的截面。接地电阻小于4Ω。
2.4、配电箱必须坚固、完整、严密并加锁,使用中的箱内不得有杂物。
2.5、落地配电箱的地面应平整、防止水淹、土埋、配电箱附近不得堆放杂物。
2。6、当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时,可不装设断路器或熔断器。隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器是具有可见分断点时，可不另设隔离开关。
2。7、配电箱应设分断时可见分断点的总隔离开关和总断路器，总断路器的额定值和动作设定值应与各分路断路器相适应，分路断路器的额定值和动作设定值应与其所控制的用电设备额定值和特性相一致;到用电设备的漏电开关应具有短路和过载保护功能，严禁使用刀闸开关控制用电设备。
2。8、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3 米。
2。9、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，也不得堆放易燃易爆、潮湿或腐蚀性物体。
2。10、漏电保护器时装设在总配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。
2.11、漏电保护器的选择应符合现行国家标准《剩余电流动作保护器的一般要求》GB6829和《漏电保护器安装和运行的要求》GB13955的规定。
2.12、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0。1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。
2。13、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0。1s.使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0。1s
2.14、总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
2。15、配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品.当选用辅助电源故障时不能自动断开的辅助电源型（电子式)产品时，应同时设置缺相保护。
2.16、各种电动机械设备应符合安全用电要求，做到一机一闸一漏电，严禁一闸多用，并做好可靠接地.严禁非电工私拉乱接电线。
2。17、室外配电箱应有防雨措施.
3、电缆、电线的敷设
3。1、电工正确执行规范。连接导线,接线柱压牢、压实,多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾.
3。2、禁止使用破皮、老化的电缆、电线.
3。3、电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀.
3。4、架空线必须采用绝缘导线,固定在绝缘子上，严禁架设在树木、脚手架及其他设施上.低压非铠装电缆的架空高度不得低于2。5 米,跨越道路时离路面高度不得低于4。5 米。
3.5、电线、电缆不得与电、气焊、钢丝绳等绞在一起.
3。6、要定期检查线路和设备，保持线路的接头要牢固，应对接地电阻进行遥测，做好记录,定期存放及使用易燃、易爆化学物品容器，设备的静电导线装置进行检查,确保安全.
六、电气防火措施
1、合理配置、整定、更换各种保护电器，对电路和设备的过载、短路故障进行可靠保护.
2、在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源.
3、配电室应做到“四防一通”:防火、防雨季、防潮、防小动物、通风、室内应配置砂箱和绝缘灭火器（干粉灭火器)并严禁烟火。
4、加强电气设备相间,地间绝缘，防止闪烁。
5、合理设置防雷装置。
6、建立电气防火责任制，加强电气防火重点场所烟火管制,并设置禁止烟火标志。
7、建立电气防火检查制度,发现问题及时处理。
8、设备不得超负荷工作.并避免出现高峰超负荷用电。
