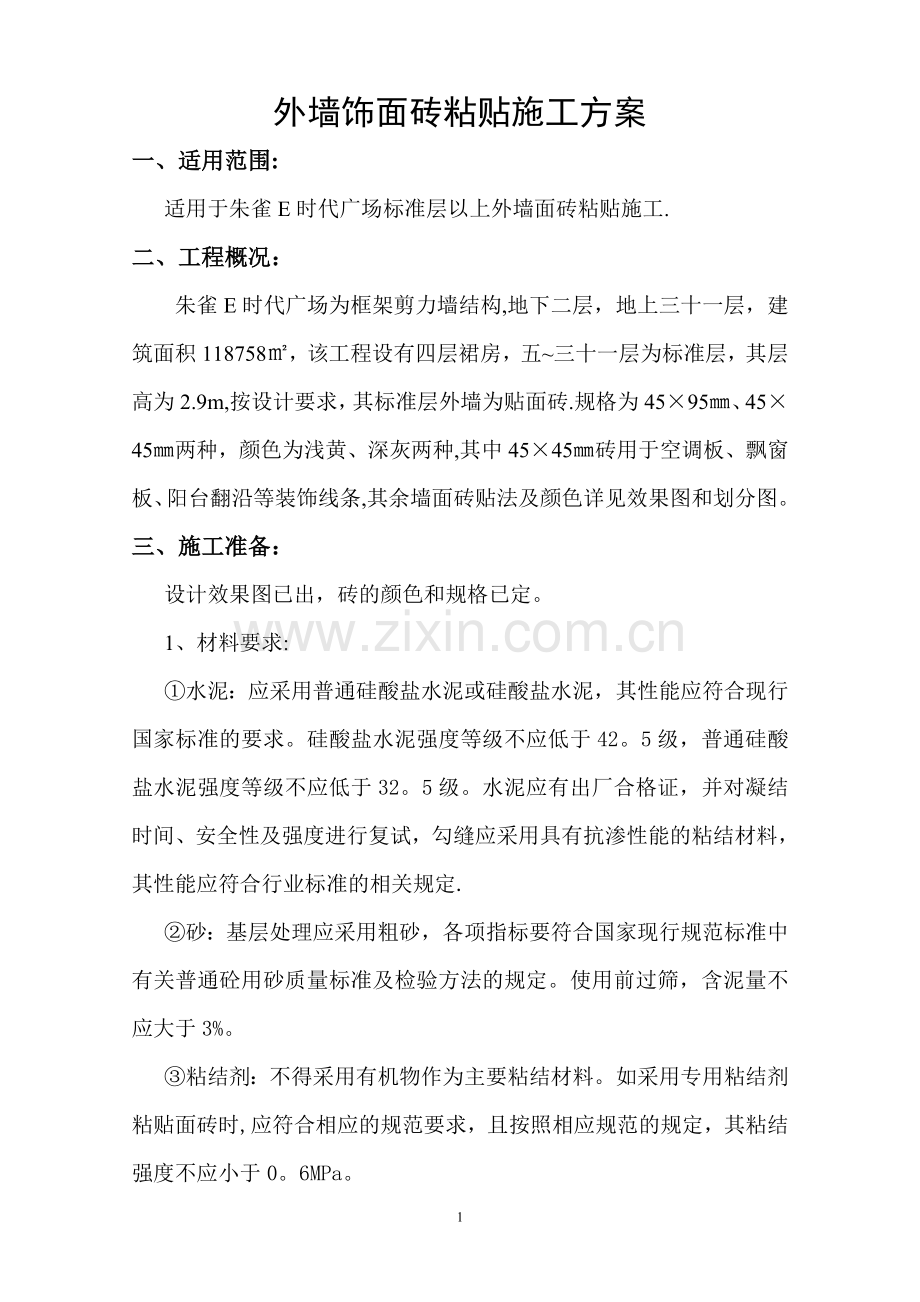

外墙饰面砖粘贴施工方案一、适用范围:适用于朱雀E时代广场标准层以上外墙面砖粘贴施工.二、工程概况：朱雀E时代广场为框架剪力墙结构,地下二层，地上三十一层，建筑面积118758，该工程设有四层裙房，五三十一层为标准层，其层高为2.9m,按设计要求，其标准层外墙为贴面砖.规格为4595、4545两种，颜色为浅黄、深灰两种,其中4545砖用于空调板、飘窗板、阳台翻沿等装饰线条,其余墙面砖贴法及颜色详见效果图和划分图。三、施工准备：设计效果图已出，砖的颜色和规格已定。1、材料要求:水泥：应采用普通硅酸盐水泥或硅酸盐水泥，其性能应符合现行国家标准的要求。硅酸盐水泥强度等级不应低于42。5级，普通硅酸盐水泥强度等级不应低于32。5级。水泥应有出厂合格证，并对凝结时间、安全性及强度进行复试，勾缝应采用具有抗渗性能的粘结材料，其性能应符合行业标准的相关规定.砂：基层处理应采用粗砂，各项指标要符合国家现行规范标准中有关普通砼用砂质量标准及检验方法的规定。使用前过筛，含泥量不应大于3%。粘结剂：不得采用有机物作为主要粘结材料。如采用专用粘结剂粘贴面砖时,应符合相应的规范要求，且按照相应规范的规定，其粘结强度不应小于0。6MPa。饰面砖：应满足施工地区有关饰面砖的抗冻性要求,并按规定对其进行抗冻性试验.在采购饰面砖时，要严格按设计和业主的要求确定饰面砖的规格、种类和级别(本工程采用9545mm、4545mm,浅黄、深灰两种规格、颜色的面砖，由福建晋江阔兴有限公司生产)，宜采用背面有燕尾槽的成品，进货时按照排砖图准确计算饰面砖使用量和损耗量，要求厂家同批生产，并一次购进,妥善存放。2、主要机具:砂浆搅拌机、钢丝刷、錾子、铁锤、无刷、笤帚、水桶、铁抹子、铁锹、筛子、木杠、靠尺、水平尺、游标卡尺、自制（选砖)套板、线坠、靠尺、墨线盒、水泥钉、射钉、铅丝、铅垂、方尺、自制米厘条、成品塑料卡子、白线、灰铲、开刀或钢锯条、勾缝用拖线板、勾缝溜子、擦布或棉纱、电动无齿切割锯、手推车、自制量尺、工具袋等。3、人员配备:项目部由项目副经理虞希生负责施工过程全面管理，项目技术负责乔海乾负责技术管理，配备专职工长卢梦德，王水华进行施工全过程控制，汪志林任专职质量员，白燕、李棋峰、王德龙分别任资料员、实验员、材料员，李军负责施工安全管理.本工程外墙施工拟进技工160名，普工40名,共2个班组，要求其有一定的施工经验和一定的技能水平，同时班组设有技术员和现场管理35名。四、作业条件：1、饰面砖、水泥、砂、粘结剂、矿物颜料等按要求进场存放。其中饰面砖应有生产厂家的出厂合格证和检验报告,并应对其几何尺寸、表面质量、吸水率、抗冻性等指标进行复检.水泥、砂、粘结剂等材料均要进行复试.施工前应对找平层、结合层、粘结层及勾缝、嵌缝材料进行试配，经检验合格后方可使用。2、饰面砖取样复试合格后，使用自制套板逐块选砖，饰面砖的尺寸偏差在规定的范围之内,同时用肉眼观察饰面砖表面，有缺陷及色差明显的不允许使用.3、外墙施工脚手架、起吊设备安装完毕，经安全部门验收，符合使用要求和安全规定，外门窗框安装完毕并与墙体之间的缝隙封堵完毕;门窗的防雷接地验收完毕.五、施工工艺:1、工艺流程：饰面砖工程深化设计基层处理吊垂直、套方找规矩、贴灰饼打底灰抹找平层排砖分格弹线浸砖粘贴饰面砖勾缝清理表面。2、操作工艺：饰面砖工程深化设计：饰面砖粘贴前，应首先对设计未明确的细部节点进行辅助深化设计，按不同基层做出样板，确定饰面砖排列方式、缝宽缝深、勾缝形式及颜色、防水及排水构造、基层处理方法等施工要点，确定找平层、结合层、粘结层、勾缝及填缝材料、调色矿物颜料等的施工配合比，做粘结强度试验，经建设、设计、监理各方认可后以书面的形式确定下来。排砖原则确定:现场实际测量基层结构尺寸、综合考虑找平层、粘结层的厚度进行排砖设计、条件具备时应采用计算机辅助计算和制图.排砖时宜满足以下要求：转角、窗口、大墙面阴阳角处，最好采用异型角砖，如不采用异型砖，宜留缝或将阳角两侧砖边磨成45角后对接；横缝要与窗台齐平，对于女儿墙、窗台板、檐口、腰线、空洞、飘窗板等水平阳角处,顶面砖应压盖立面砖,立面底皮砖应覆盖底平面面砖，可上凸35mm,兼作滴水线,底平面面砖向内适当翘起以便于滴水。基层处理：抹灰打底前应对基层进行处理。对于砼基层，目前多采用水泥细砂浆掺界面剂进行“毛化处理”。即先将表面灰浆、尘土、污垢清刷干净，用10火碱水将板面的油污刷掉，随即用净水将碱液冲净、晾干。封堵外墙螺杆孔，然后用1：1水泥细砂浆内掺界面剂,喷或甩到墙上，其甩点要均匀,毛刺长度不宜大于8mm。终凝后浇水，直至水泥砂浆毛刺有较高的强度(用手掰不动)为止，光滑的基层表面应凿毛，其深度为0。51.5cm。基层不需抹灰时，对于缺棱掉角和凹凸不平处，可先刷掺界面剂的水泥浆,后用1：3水泥砂浆或水泥腻子修补平整。加气砼块基层，要先浇水湿润墙面，修补缺棱掉角处，修补前应刷一道聚合物水泥浆，使之粘结牢固,然后用1：0。2:2。5水泥浆:砂浆王：砂子混合砂浆分层分遍补平，隔天刷聚合物水泥浆，并抹1:0.2:2。5混合砂浆打底，木抹子搓平，待砂浆终凝后洒水养护，也可以在加气砼墙面钉一层金属网，并绷紧，然后在金属网上分层抹1:0。2:2。5混合砂浆，用木抹子搓平，待砂浆终凝后洒水养护.局部砖墙基层，要将墙面残余砂浆清理干净后，浇水湿润,但粘贴前基层含水率以1525为宜。吊垂直、套方、找规矩、贴灰饼：在建筑物大角、门窗口边、通天柱及垛子处用经纬仪打垂直线找直，并将其作为竖向控制线,把楼层水平线引到外墙作为横向控制线，以墙面修补抹灰最少为原则，根据面砖的规格尺寸分层设点，做灰饼，间距不宜超过1.5m，阴阳角处要双面排直，同时要注意找好女儿墙墙顶、窗台、檐口、腰线、雨蓬、空调板等饰面的流水坡度和滴水线。打底灰抹找平层：先将基层表面湿润，满刷一道掺胶素水泥浆结合层，然后分层分遍抹砂浆找平层，找平层采用1：0。2：2.5水泥混合砂浆。第一遍抹灰厚度控制在57mm，用木抹子搓毛，待第一遍有六、七成干时即可抹第二遍，厚度约为812mm，随即用木杠刮平，木抹子搓毛。终凝后浇水养护.找平层厚度宜为20mm左右，超过35mm应采取加强措施.表面平整度最大允许偏差为3mm，立面垂直度最大允许偏差为4mm。分格、弹线:找平层养护至六、七成时，可按照排砖深化设计图及施工样板在其上分段分格弹出控制线并做好标记，如现场情况与排砖设计不符，则可酌情进行微调，外墙面砖粘贴时每面除弹纵横线外,每条纵横线宜挂铅线，四周全部对线后，再将砖压实固定。浸砖：将已挑选好的颜色、规格一致的饰面砖放净水中浸泡2h以上，并清洗干净,取出后晾干表面水分后方可使用.粘贴饰面砖：外墙饰面砖宜从上至下分段施工，每段内应由下向上粘贴.粘贴时饰面砖粘结层厚度一般为23mm厚,本工程粘结剂采用专用粘结剂，面砖卧灰应饱满，以免形成渗水通道受冻后造成外墙饰面砖空鼓、裂纹。先固定好靠尺板贴最下第一皮砖,面砖贴上后用灰铲柄轻轻敲击砖面使之附线,轻敲表面固定，用开刀调整竖缝,用木杠尺通过标准点调整面砖的位置和接缝宽度，初凝后严禁振动或移动面砖.砖缝隙宽可用自制米厘条控制，如符合模数也可采用标准成品缝卡。墙面凸出的卡件、水管或线盒处宜采用整砖套割后套贴套割缝口要子，圆孔宜采用专用开孔器来处理,不得采用非整砖拼凑镶贴，粘贴施工时，当室外气温大于35，应采取遮阳措施。勾缝:粘结层终凝后，可按照样板墙面确定的专用成品勾缝材料、缝深、勾缝形式及颜色进行勾缝,勾缝要视缝的形式使用专用工具,勾缝宜先勾水平缝、后勾竖缝,缝横竖交叉处要过渡自然,不能有明显痕迹，砖缝要在一个水平面上连续、平直、深浅一致，表面压光,采用成品勾缝材料应按厂家说明操作。清理表面：勾缝时应随勾随用棉纱蘸清水擦净墙面,勾缝后常温下过3d即可清洗残留在砖面的污垢。六、质量标准：1、主控项目：饰面砖的品种、规格、图案、颜色和性能应符合设计要求。饰面砖粘贴工程的找平、防水、粘贴和勾缝材料及施工方法应符合设计要求、国家现行产品标准和工程技术标准的规定。饰面砖粘贴必须牢固。满粘法施工的饰面砖工程应无空鼓。2、一般项目：饰面砖表面应平整、洁净、色泽一致、无裂痕和缺损.阴阳角处搭接方式、非整砖使用部位应合理并符合设计要求。墙面凸出物周围的饰面砖应整砖、套割吻合、边缘应整齐。饰面砖接槎应平直、光滑、填嵌应连续、密实,宽度和深度应符合设计要求。有排水要求的部位应做滴水线（槽），滴水线（槽）应顺直，流水坡向正确，坡度应符合设计要求.饰面砖粘贴的允许偏差和检验方法符合下表要求：饰面砖粘贴的允许偏差和检验方法项次项 目允许偏差(mm)检验方法1立面垂直度3用2m垂直检测尺检查2表面平整度4用2m靠尺和楔形尺检查3阴阳角方正3用直角检测尺检查4接缝直线度3拉5m线、不足5m拉通线用钢直尺检查5接缝高低差1用钢直尺和塞尺检查6接缝宽度1用钢直尺检查七、成品保护：1、对油漆、防水等后续工程可能造成污染的饰面砖面层,应采取临时保护措施,面砖勾缝及接缝应自上而下进行,防止污染。2、对施工中可能造成碰损的入口、通道、阳角等部位应采取临时保护措施.3、合理安排水、电、设备安装等工序,及时配合施工，不应在饰面砖粘贴后开凿孔洞.4、脚手架拆除时,注意不要碰损墙面。八、应注意的问题：（一）质量问题：1、饰面砖镶贴时,环境温度不得低于52、找平层、结合层、粘结层、勾缝材料、矿物辅料等的施工配合比确定后，施工中要严格执行，找平层、结合层、粘结层各层施工要拉开时间间隔、养护要及时,且严禁在同一施工面上采用几种不同的配合比，以免造成色差及其他质量事故；饰面砖粘结层要饱满、勾缝必须严密，以免造成空鼓、脱落；勾缝剂等辅料按要求提前统一备足，避免产生颜色不一致的问题。3、加强对基层打底工作的检查，根据结构尺寸的偏差，认真分层修补好基层,保证基层平整度，以免造成墙面不平。4、施工前认真选砖，剔除规格尺寸偏差超标的饰面砖,贴砖时严格按排砖图进行粘贴，并根据结构的实际情况及时进行调整，各段分块弹线要细致，以免出现砖缝不匀、不直的通病。5、砖缝处理完毕后要及时擦净饰面砖表面，以免砂浆或其他污物渗入砖内，难以清除.6、外层面砖分层分段施工完后，须由项目部、监理（建设)单位共同验收符合要求后,方准进行下层（段）施工。（二)施工贴法（颜色根据效果图)：楼层处贴法 顶层阳台梁贴法装饰柱顶部贴法 花架、塔楼顶端贴法圆弧阳台处贴法飘窗板处贴法门窗洞口处贴法 花架梁与柱相交处贴法 九、环境、职业健康安全管理措施：1、环境管理措施:在施工过程中应防治施工噪音污染，在施工场地噪音敏感区域宜选择使用低噪音设备，也可以采取其他降低噪音的措施.2、职业健康安全管理措施：操作前,检查脚手架和跳板是否搭设牢固，高度是否满足操作要求,合格后才能上架操作，凡不符合安全高处应及时修复。进入现场必须接受项目部的安全教育和安全技术交底，戴好安全帽，禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作.架子上堆物不得集中在一起，工具要搁置稳定，以防坠落伤人，禁止空中掷物或喝酒上架作业.在两层脚手架上操作时，应尽量避免在同一垂直线上作业,必须同时作业时,下层操作者必须戴好安全帽，并应设置防护措施。抹灰时，应防止砂浆掉入眼内，采用竹片或钢筋固定八字靠尺板时，应防止竹片或钢筋回弹伤人。十、施工计划安排：本工程拟从上往下进行施贴，拟从四月初开始刮糙，八月底完工，共需五个月时间完成。劳动力计划安排表工 作 内 容人员安排进 度25层屋面外墙刮糙瓦、粉工：60人4月5日20日25层屋面外墙贴砖、勾缝情况瓦、粉工:120人4月10日5月10日524层外墙刮糙瓦、粉工:60人5月11日7月20日524层外墙贴砖、勾缝情况瓦、粉工：120人6月15日8月31日中天五建朱雀E时代广场项目部2007年3月16日10
