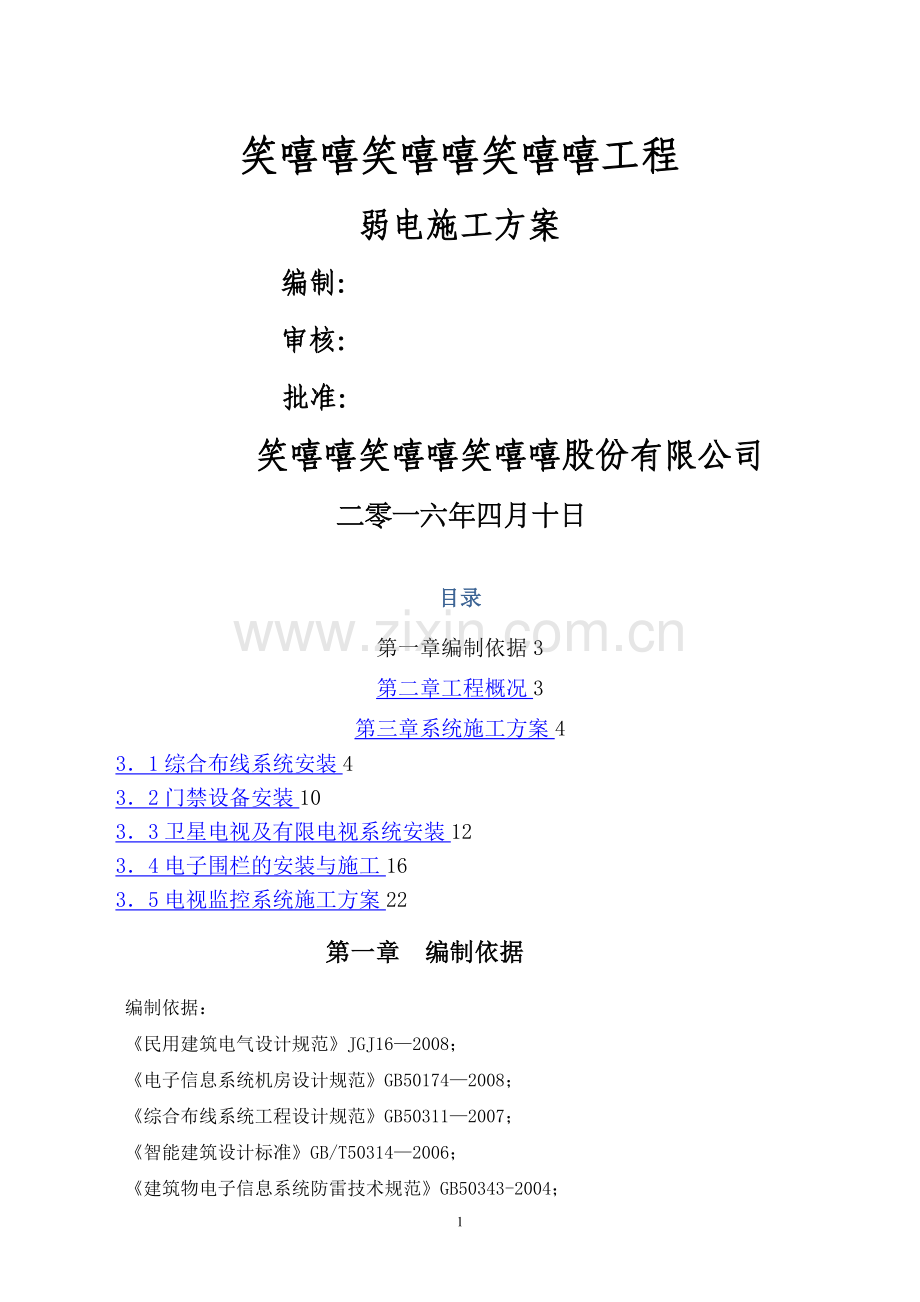

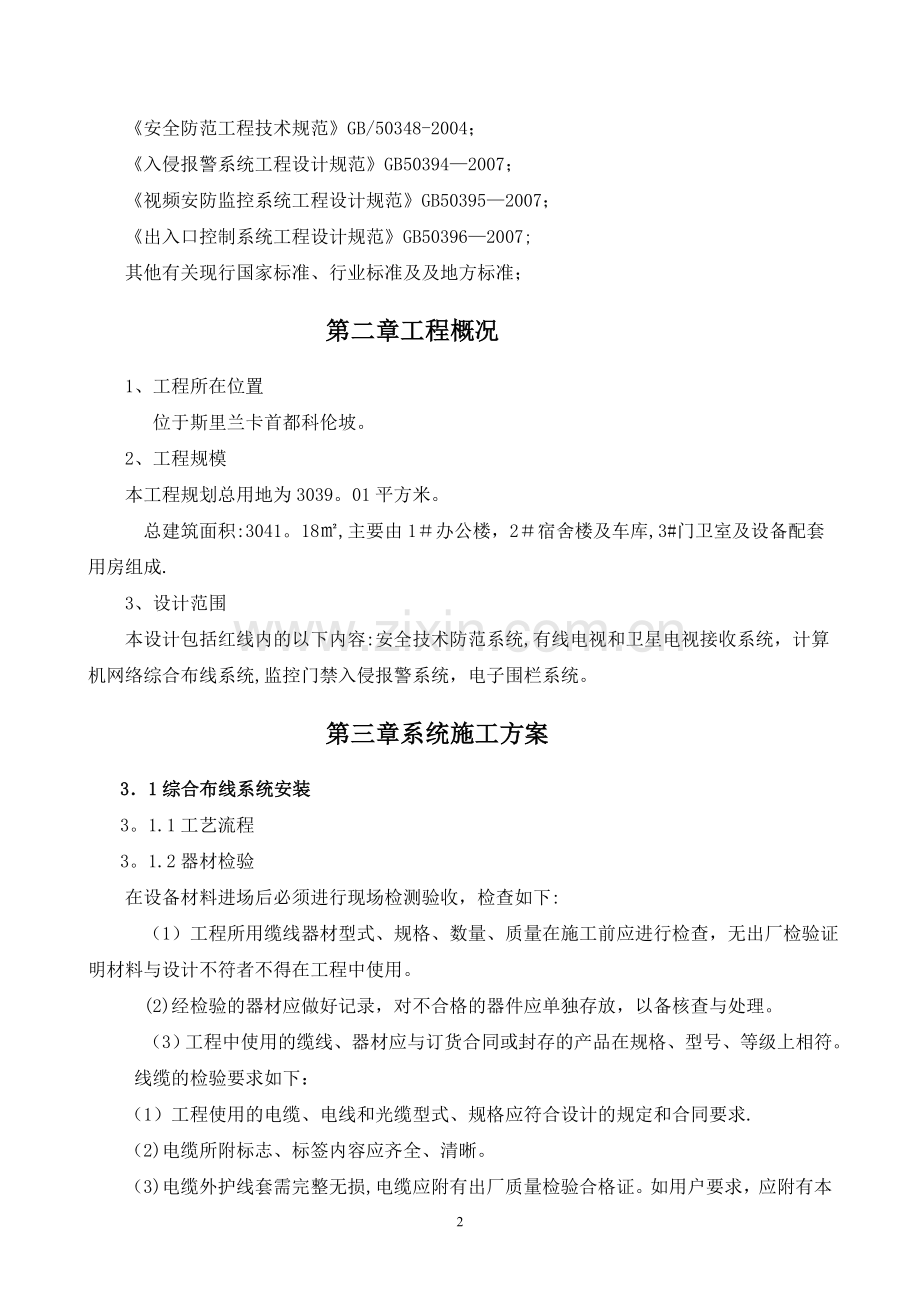

笑嘻嘻笑嘻嘻笑嘻嘻工程弱电施工方案编制：审核：批准：笑嘻嘻笑嘻嘻笑嘻嘻股份有限公司二零一六年四月十日目录第一章编制依据3第二章工程概况3第三章系统施工方案431综合布线系统安装432门禁设备安装1033卫星电视及有限电视系统安装1234电子围栏的安装与施工1635电视监控系统施工方案22第一章 编制依据编制依据：民用建筑电气设计规范JGJ162008；电子信息系统机房设计规范GB501742008；综合布线系统工程设计规范GB503112007；智能建筑设计标准GB/T503142006；建筑物电子信息系统防雷技术规范GB50343-2004；安全防范工程技术规范GB/50348-2004；入侵报警系统工程设计规范GB503942007；视频安防监控系统工程设计规范GB503952007；出入口控制系统工程设计规范GB503962007;其他有关现行国家标准、行业标准及及地方标准；第二章工程概况1、工程所在位置位于斯里兰卡首都科伦坡。2、工程规模本工程规划总用地为3039。01平方米。 总建筑面积:3041。18,主要由1办公楼，2宿舍楼及车库,3#门卫室及设备配套用房组成.3、设计范围本设计包括红线内的以下内容:安全技术防范系统,有线电视和卫星电视接收系统，计算机网络综合布线系统,监控门禁入侵报警系统，电子围栏系统。第三章系统施工方案31综合布线系统安装3。1.1工艺流程3。1.2器材检验在设备材料进场后必须进行现场检测验收，检查如下: （1）工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。 (2)经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。 （3）工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。 线缆的检验要求如下：（1）工程使用的电缆、电线和光缆型式、规格应符合设计的规定和合同要求.（2)电缆所附标志、标签内容应齐全、清晰。（3)电缆外护线套需完整无损,电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。（4）光缆开盘后应检查光缆外表有无损伤,光缆封头是否良好，并应检查光缆合格证及检验测试数据.并进行衰减及长度测试,看是否光纤衰减是否符合要求及有无断纤现象存在。（5)光纤接插软线，两端的活动连接头端面应装有合适的保护盖帽。（6)光、电缆交接设备的编排及标志名称应与设计相符,各类标志名称应统一,标志位置准确、清晰。3.1.3管路敷设（1)预埋线槽和暗管敷设线缆应符合下列规定：1）敷设管道的两端应有标志，表示出房号、序号和长度。2）管道内应无阻挡,管口应无毛刺，并安置牵引线或拉线。3）敷设暗管宜采用钢管或阻燃硬质（PVC)塑料管，暗管布放对绞电缆时，管道的截面利用率应为25%30.地面线槽应采用金属线槽，线槽的截面利用率不应超过40。采用钢管敷设的管路,应避免出现超过2 个90的弯曲(否则应增加过线盒），且弯管半径大于管径的6 倍。（2)、设置电缆桥架和线槽敷设缆线应符合下列规定：1）桥架顶部距顶棚或其他障碍物不应小300mm，桥架内横断面利用率不应超过50%。2）电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔1。5m 处，应固定在桥架内支撑架上；水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处等两侧300mm 设置固定点。3)在吊顶内设置电缆线槽时,槽盖开启面应保持80mm 的垂直净空，线槽截面利用率不应超过40.4)在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4 对对绞电缆以24 根为束，25 对或以上主干对绞电缆、光缆及其他信电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1。5m,扣间距应均匀、松紧适度.5）吊顶内金属线槽敷设线缆时，应考虑防火。要求缆线敷设应单独设置吊架，不得布放在吊顶吊架上。缆线护套应阻燃,缆线截面选用应符合设计要求。a、在竖井内采用明配管、桥架、金属线槽等方式敷设缆线,并应符合以上有关条款要求。竖井内楼板孔洞周边应设置50mm 的防水台，洞口用防火材料封堵严实。b、建筑群子系统采用架空管道、直埋、墙壁明配管（槽）或暗配管（槽）敷设电缆、光缆施工技术要求应参照邮电部市内电话线路工程施工及验收技术规范、电信网光纤数字传输系统工程施工及验收暂行技术规定的相关规定执行。3.1.4线缆敷设（1）、线缆敷设一般应符合下列要求:1）线缆的布放应自然平直,线缆间不得缠绕、交叉等。2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤.3）线缆在布放前两端应贴有标签,以表明起始和终端位置，标签书写应清晰。4）对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且无接头。5)缆线布放时应有冗余.在交接间、设备间对绞电缆预留长度，一般为0。5 m1m；工作区为10 m30m；光缆在设备端预留长度一般为3 m5m；有特殊要求的应按设计要求预留长度。(2）、线缆的弯曲半径应符合下列规定:1)对绞电缆的弯曲半径应大于电缆外经的8 倍.2）主干对绞电缆的弯曲半径应至少为电缆外径的10 倍。3）光缆的弯曲半径应至大于光缆外经的20 倍。4）采用牵引方式敷设大对数电缆和光缆时，吊挂线缆的支点间隔不大于1。5m,并应制作专用线缆牵引端头.5）布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15ms.光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多,避免光缆出现背扣.6）布放线缆的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力,主要牵引力应加在光缆的加强芯上。7）对绞电缆与电力电缆最小净距应符合规定。3.1.5设备安装（1）、机柜安装:1)按机房平面布置图进行机柜定位。在机柜下对应的位置，将抗静电地板开槽,以保证地板下的电缆引入机柜.当机柜高度超过1。8 米，且设备安装的数量大于地板的荷载时,将机柜稳装在槽钢基础上,并用螺栓加防松垫圈固定，防止因机柜过重造成地板和设备的损坏。2）机柜安装完毕后,水平、垂直度应符合厂家规定。如无厂家规定时,垂直度偏差不应大于2mm,水平偏差不应大于2mm。3）机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰.安装机架面板、架前应留有1。5m 空间、机架背面离墙距离应大于0.8m，以便于安装和施工。4）壁挂式箱体底距地应符合设计要求，若无设计要求,安装高度宜为1400mm。5）在机架上安装设备时，各设备之间要留有足够的间隙，以确保空气流通，有助于设备的散热。(2）、配线架安装要求；1）采用下出线方式、架底位置应与电缆上线孔相对应。2)各直列配线架垂直倾斜误差不应大于2mm.3)接线端子各种标志应齐全.4）各类配线部件安装要求:a、各部件应完整无损，安装就位、标志齐全。b、装螺丝应拧牢固，面板应保持在一个水平面上。（3）接地要求：安装机架，配线设备及金属钢管、线槽、接地体,保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。接地体电阻小于1。3.1。6线缆端接（1）、缆线端接的一般要求:1）缆线在终接前，必须检查标签颜色和数字含义，并按顺序终接.2)缆线中间不得有接头。3)缆线终端处必须卡接牢固、接触良好。4）缆线终端安装应符合设计和产品厂家安装手册要求.5）对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。（2)、对绞电缆插座和连接硬件的端接应符合下列要求：1）使用专用剥线工具剥除电缆护套，注意不得刮伤绝缘层,且每对对绞线应尽量保持扭绞状态，避免因弯曲等造成线对的发散、分离；非扭绞长度对于5 类线不应大于13mm；4 类线不大于25mm。对绞线间应避免缠绕和交叉。2）对绞线与信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接，然后，可直接采用钳子压紧压线帽进行端接，也可采用专用打线工具进行端接后再安装插座帽。插座类型,色标和编号应符合图1 规定：3）对绞电缆与RJ45 信息插座的卡接端子连接时，应按先近后远，先下后上的顺序进行卡接。对绞电缆与接线模块（IDC，RJ45)卡接时，应按设计和厂家规定进行操作。 图1 信息插座连接图4）屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360 圆周接触，接触长度不宜小于10mm。(3)、光缆芯线终接应符合下列要求：1）光纤融接处应加以保护,使用连接器以便于光纤的跳接.2）连接盒面板应有标志。3）跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。4）光纤连接损耗值，应符合表3的规定表3（4）、各类跳线的终接各类跳线缆线和插件间接触良好,接线无误，标志齐全。跳线选用类型应符合设计要求。各类跳线长度应依据设备现场情况确定，一般对绞电缆不应超过5m，光缆不应超过10m。3。1。7系统调试(1）、超五类线缆传输的认证测试：1）认证测试标准：EIA/TIA 568A商业建筑电信布线标准TSB67 现场测试非屏蔽双绞电缆布线测试传输性能技术规范ISO/IEC 11801：1995（E） 国际布线标准2)认证测试模型为了测试UTP布线系统，水平连接应包含信息插座/连接器、转换点、90米UTP、一个包括两个接线块或插口的交接器件和总长10米的接插线。两种连接配置用于测试目的。基本连接包括分布电缆、信息插座/连接器或转换点及一个水平交接部件。这是连接的固定部分.信道连接包括基本连接和安装的设备、用户和交接跨接电缆。3）认证测试参数：a接线图（Wire Map）：这一测试是确认链路的连接，即确认链路导线的线对正确而且不能产生任何串绕（Split Paires）.正确的接线图要求端到端相应的针连接是:1对1, 2对2，3对3, 4对4, 5对5, 6对6, 7对7, 8对8。b。链路长度（Lenght）如果线缆长度超过指标（如100米），则信号衰减较大。c。衰减(Attenuation）衰减是沿链路的信号损失度量.现场测试设备应测量出安装的每一对线的衰减最严重情况,并且通过将衰减最大值与衰减允许值比较后,给出合格（Pass）或不合格（Fail）的结论。d。近端串扰(NEXT)损耗NEXT损耗是测量一条UTP链路中从一对线到另一对线的信号耦合，是UTP链路的一个关键的性能指标。在一条典型的四对UTP链路上测试NEXT值，需要在每一对线之间测试，即：12/36， 12/45, 12/78, 36/45， 36/78， 45/78。e。特性阻抗（Impedance)包括电阻及频率自1100MHz间的电感抗及电容抗，它与一对电线之间的距离及绝缘体的电气特性有关。4）测试工具：FLUK4000。（3）、光纤传输通道测试：光纤测量参数1)、光纤的连续性进行连续性测量时,通常是把红色激光、发光二极管或者其他可见光注入光纤,并在光纤的末端监视光的输出。如果在光纤中有断裂或其他的不连续点，在光纤输出端的光功率就会减少或者根本没有光输出.光通过光纤传输后,功率的衰减大小也能表示出光纤的传导性能。如果光纤的衰减太大，则系统也不能正常工作。光功率计和光源是进行光纤传输特性测量的一般设备。2)、光纤的衰减光纤的衰减主要是由光纤本身的固有吸收和散射造成的.衰减系数应在许多波长上进行测量,因此选择单色仪作为光源，也可以用发光二极管作为多模光纤的测试源。3）、光纤的带宽带宽是光纤传输系统中重要参数之一，带宽越宽，信息传输速率就越高。在大多数的多模系统中，都采用发光二极管作为光源，光源本身也会影响带宽。这是因为这些发光二极管光源的频谱分布很宽，其中长波长的光比短波长的光传播速度要快。这种光传播速度的差别就是色散，它会导致光脉冲在传输后被展宽.4)、测试工具：OTDR。系统内所有安装调测信息应详细记录入档案.32门禁设备安装3.2。1前端设备的安装 (1）读卡器应安装在靠门处，并有足够空间，且高低位置合适，以方便人员刷卡; （2)读卡器用螺钉固定在墙上； (3）读卡器材的安装应使读卡器与控制器之间的电缆连接方便。3.2。2控制器的选择和安装(1）控制器的选择由系统设计确定;（2）控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性；（3）门禁控制器安装在受控门内的上方或放在公众不易接近，而又易于工程技术人员维修的地方,与该控制器连接的读卡机安装在门外方便刷卡的地方。控制器用紧固件或螺钉固定在墙上。控制器旁应有交流电源插座.出门按钮安装在门内距地1。2米。（4)控制器与各部件的连线控制器与读卡机之间的信号线采用0.5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过100M；控制器与键盘间的信号线采用0。5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过5M;系统主控制器至各现场控制器之间、现场控制器至各读卡器之间应采用屏蔽双绞线缆;控制器至电动锁、出门按钮之间采用2芯双绞线缆；不应出现两条线缆焊接连通的情况,信号线如超过距离时,必须通过转换器进行连接；所有线缆必须穿管或经桥架敷设,主干线可通过金属桥架敷设，支线采用金属管敷设到位，两接口端用86mm86mm方盒作出线口.(5）安装控制器时必须注意控制器对电锁的驱动能力，当驱动能力低时,必须选配辅助电源。3。2。3电磁锁的安装(1）利用电磁铁通电产生磁吸力的原理制成.断电开启，符合消防对门锁的要求；(2）锁具的安装应按产品更新换代说明书要求安装.3。2.4门禁系统的调试1、硬件调试门禁系统硬件调试流程如下图所示：读卡机检测门禁系统模块安装检查完成，接线检查无误接入电池读卡机检测门禁系统模块调试完成填写调试报告进门、出门检测(锁)读卡机检测读卡机检测读卡机检测（1)门禁控制器调试(2）联接控制器、读卡机、锁及附件。(3)控制器进行初始化.（4)对设置房间号。（5)登陆/删除一张用户卡(6）判别门禁工作是否正常2、系统功能调试发送参数、指令功能检查门禁系统调试流程如下图所示:电源检查门禁工作站硬件无 故障前端数据回收功能检查填写调试报告门禁系统调试完 成逐台对前端门禁单元进行远程设置和通讯安装、设置门禁系统软件形成各种报表功能检查联动功能检查(1）按系统设计功能对系统功能进行逐项调试.（2）控制器工作状态设置系统对控制器的工作状态进行多中设置,如:门状态、开门方式（读卡、或读卡+密码等）等。通过系统操作直接发送指令开门.（3）联动功能调试(与消防报警系统的联动）门禁系统中每一道受控的门禁控制器均能接受系统软件的指令,无须读卡而可开锁或闭锁。当火灾发生时，出入口控制系统能够在工作站的屏幕上显示该区的分布图及报警位置,按照预设程序来定义疏散线路,根据火灾发生的地理位置，将紧急疏散门打开或将防火隔离门关闭.3、软件调试（1)、对系统所管理的设备配置、人员权限、操作方式等进行设定。如门禁设定、自动读取卡信息、自动读入卡号等。（2）、在联网的系统中通过软件对控制器进行设置，如增加卡、删除卡、设定时间表、级别、日期、时间、布/撤防等功能的设置;在控制器独立工作时，可通过控制器面板进行以上编程。（3）、实时或定时读取存放于现场控制器中的事件数据。（4）、按各种方式查询系统参数和事件记录,查询方式可按部门、日期、人员名称、门禁名称等查询。（5）、可在电子地图上定义事件发生的地理位置、门、锁位置等.并在电子地图上点击各门禁设备的活动图标可以查看响应监测点的详细信息,如:门禁状态、报警信息、门号、通行人员的卡号及姓名、刷卡时间、通行是否成功等信息。并可对该点设备进行遥控操作。（6）、系统维护：密码管理、修复管理、压缩管理、备份、恢复等。33卫星电视及有限电视系统安装车库及馆员宿舍顶机房上安装两台卫星接收天线,电视前端接收设备设于车库及馆员宿舍的机房内。终端电平为69士4dBuV。电视采用分配器分支器系统,干线采用SYWV-759SC40，分子线SYWV755-SC20。3。3。1工艺流程3。3.2接收天线（1）接收天线应按设计要求组装，并应平直、牢固。天线竖杆基座应按设计要求安装。结合收测和观看，确定天线的最优方位后，将天线固定。（2）竖杆拉线地锚必须与建筑物连接牢固，不得将拉线固定在屋面透气管、水管等构建上。安装时应使各根拉线受力均匀.(3）天线馈电端必须与阻抗匹配器、馈线、天线放大器连接牢固,并应有可靠的防水措施.3。3。3前端机房（1）前端设备与控制台的安装，应符合下列要求:1)按机房平面布置图进行设备机架与控制台定位.2)机架和控制台到位后，均应进行垂直度调整,并从一端按顺序进行。几个机架并排在一起时,两机架间的缝隙不得大于3mm.机架面板应在同一平面上，并与基准线平行；前后偏差不应大于5mm。3）机架和控制太的安放应竖直平稳。4）机架内机盘、部件和控制台的设备安装应牢固；固定用的螺丝、垫片、弹簧垫片均应按要求装上不得遗漏。（2）机房室内电缆的布防，应符合下列要求：1)当采用地槽时,电缆由机架底部引入。布放地槽的电缆应将电缆顺着所盘防线理直，按电缆的排列顺序放入槽内，顺着无扭绞,不得绑扎.电缆出槽口使，拐弯处应成捆绑扎,并应符合最小曲半径要求。2）当采用架槽时，电缆在槽架内布放可不绑扎，并宜留有出现口.电缆应有出线口从机架上方引入,引入机架时，应成捆空绑。3)当采用电缆走道时,电缆也应由机架上方引入。走道上布放的电缆，应在每个梯铁上进行绑扎。上下走道间的电缆或电缆离开走道进入机架内时，,应在距起弯点10mm处开始，每隔100200mm空绑一次。4)当采用活动地板时,电缆应顺直无扭绞，不得使电缆盘结;在引入机架处成捆绑扎.(3）电缆的敷设在两端应留有余量，并标示明显永久性标记。（4)各种电缆插头的装设应按产品特性的要求，并应做到接触良好、牢固、美观。（5）机房内接地母线的路由、规格应符合设计规定。施工时应满足下列要求：1）接地母线表面应完整，并应无明显锤痕以及残余焊剂渣;铜排母线应光滑无毛刺。绝缘线的绝缘层不得有老化龟裂现象。2）接地母线应铺放在地槽和电缆走道中央，或固定在架槽的外侧.母线应平整,不歪斜、不弯曲.母线与机架或机顶的连接应牢固端正.3）铜排母线在电缆走道上应采用螺丝固定。铜绞线的母线在电缆走道上应绑扎在梯铁上.（6)电缆从房屋引入引出，在入口处要加装防水罩.电缆向上引时,应在入口处做成滴水弯，其弯度不得小于电缆的最小弯曲半径。电缆沿墙上下引时，应设支撑物，将电缆固定(绑扎)在支撑物上;支撑物的间距可根据电缆的数量确定，不得大于1m（7）在有光端机的机房中，端机上的光缆应留有10m余量.余缆应盘成圈妥善放置。3。3.4传输部份安装(1) 有源设备（例如：干线放大器、分支干线放大器、延长放大器、分配放大器)的安装：1)干线放大器、分支干线放大器、延长放大器、分配放大器的位置应严格按照施工图纸进行施工。2)明装时：电视电缆需要通过电线杆架空，野外型放大器吊装在电线杆上，或左右1 米以内的地方，且应固定在电缆吊线上，野外型放大器应采用密封橡皮垫圈防水密封,并采用散热良好的铸铝外壳,外壳的连接面宜采用网状金属高频屏蔽圈,保证良好与地接触，接插件要有良好的防水抗腐蚀性能,最外面采用橡皮套防水。不具备防水条件的放大器及其他器件要安装在防水金属箱内。3）暗装时：根据图纸设计，电视箱体内放置一块配电板，箱体内器件均采用机螺丝固定在箱体内的配电板上;配电板上的设备走线均由板的背面引至板前侧。在箱体内门板处要贴箱内设备的系统图，并在上面标明电缆的走向及信号输入、输出电平，以便以后维修检查。4）放大器箱内应留有检修电源。（2）电缆敷设:1)干线电缆的长度应根据图纸设计长度进行选配或定做，以避免干线电缆传输过程中的电缆接续。2）电缆采用穿管敷设时,应先扫清管路，将电缆和管内预留的带线绑扎在一起，用带线将电缆拉到管道内。3）电缆架空敷设时，应先将电缆吊线用夹板固定在电缆杆上，再用电缆挂钩把电缆卡在吊线上。挂钩的间距宜为0。5 m 0。6m。根据气候条件要留有一定的垂度。4）当架空电缆或沿墙敷设电缆引入地下时，在距离地面不小于2。5 m 的地方采用钢管保护;钢管应埋入地下0。3 m 0。5 m.5)沿墙壁架设电缆,应在墙上装好墙担和撑铁，把吊索固定在横担上，然后用电缆挂钩将电缆卡挂在吊索上。墙担间距一般不大于6 m.6）电缆采用直埋方式时,必须使用具有铠装的能直埋的电缆，其埋深不得小于0.8 m.紧靠电缆处要用细土覆盖10cm，盖沟盖板,并做标记。在寒冷的地区应埋在冻土层以下。（3）分支分配器的安装：分支分配器应安装在分支分配器箱内或放大器箱内,并用机螺丝固定在箱内配电板上;箱体尺寸应根据箱内设备的数量而定，箱体采用铁制，可装有单扇或双扇箱门,箱体内预留接地螺栓,箱内装有配电板。（4）用户终端的安装: 1）检查修理盒口:检查盒子口有不平整处，应及时检修平整.暗盒的外口应与墙面齐平；盒子标高应符合设计规范要求，若无特殊要求，电视用户终端插座距地面300 mm，距强电插座水平距离500mm ；明装盒应牢固.2)结线压接：先将盒内电缆接头剪成100150mm 的长度，然后把25mm 的电缆外绝缘护套剥去,再把外导线铜网打散，编成束，留出3mm 的绝缘台和12mm 芯线，将芯线压在端子,用卡压牢铜网处。如图：3）固定盒盖：用户插座的阻抗为75，用机螺丝将面板固定。3.3。5系统接地（1）屏蔽层及器件金属接地:为了减少对有线电视系统内器件的干扰（包括高频干扰和交流电干扰）和防止雷击，器件金属外壳要求屏蔽接地,全部连通,良好接地.（2）金属管路应与建筑防雷接地连为整体的接地。（3)系统维护人员定期做防雷接地检查。3。3。6系统调试（1)前端设备调试 1）将各频道的电视信号接入混合器，用场强仪测试混合器的检测口,调整各频道的输出电平值，使各频道的输出电平差在2dB 以内.若调整混合器的调整旋钮无法达到2dB 的电平差时，可对电平值高的频道增加衰减器。 2)调整设置卫星接收机的接收频率及其他参数,适当调整调制器的输出电平至该设备的标称电平值，并通过混合器的输出检测口测试，再适当调整混合器的信道调谐旋钮和放大器输出电平，最终使混合器的输出电平差在1dB，且电平值符合图纸设计要求(若无图纸设计要求，应在施工前进行指标核算和指标分配，计算有源设备的电平值). 3）机房前置放大器（或干线放大器）的调试：按图纸设计要求,调整放大器的输出电平旋钮、均衡旋钮(或更换适当衰减值的插片）达到图纸设计的电平值，通常做法，放大器的输出电平不宜大于100 dB,(对于系统规模大，传输链路长的系统建议采用更低电平）,相邻频道的电平差0。75 dB 以内,各频道间的电平差2 dB 以内.4）前端设备调试完毕后，将信号传输至干线系统。(2）干线放大器的调试：依据图纸设计的电平值进行调试，调整输出电平及输出电平的斜率。若图像产生交、互调干扰，说明放大器的输出电平高于系统指标分配后的最大输出电平，应重新进行指标分配，按照重新核算放大器输出电平的设计值进行调整。(3)分配网的调试：按照图纸设计要求,调整分配放大器的输出电平和斜率。在各系统的用户终端进行测试,看用户终端电平是否达到系统设计要求，若无法达到设计要求,适当调整分配放大器的输出电平和斜率、分支分配器等无源器件，以达到图纸设计值要求。系统用户终端电平控制在644dB,并用彩色监视器，观察图像品质是否清晰,是否有雪花或条纹、交流电干扰等.34电子围栏的安装与施工考察电子围栏装设地点的设置：要求电子围栏与地下、空中等方位的电线、管道无冲突；围栏附近的范围内无杂物;围栏装置装设地点附近是否存在强干扰源（如发射台等高频设备），若有，则在施工图中标明信号线必须采用屏蔽双绞线.确定周界围栏安装角度:（与墙顶面的夹角）根据现场的情况及甲方要求确定周界围栏角度（0、22。5、45、67。5、90、112。5、135、157。5、180)和倾斜方向(内倾式、外倾式、垂直式或水平式安装）。根据设计要求现场安装倾斜角度为30。根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2。51）平时可以采用水平安装。2）根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式.1组装承力杆及承力杆绝缘子：1）将承力杆绝缘子用M540螺栓固定在承力杆上.注意方向一致。2）如图：用承力杆固定件、M512螺栓将中间杆固定在万向底座上万向底座分为16个孔可根据孔位调整安装角度.(注意:围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合1项要求）.2组装终端杆及终端杆绝缘子1）将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上.注意方向一致。3组装终端杆及终端杆绝缘子1)将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上.注意方向一致.2)用M555螺栓将终端杆固定在两个万向底座之间。3）有围栏控制器的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固定件。4）中间收紧器的使用说明中间收紧器是一直挂在前端围栏上的，安装合金丝时，把合金丝从中间紧线器侧面的圆孔穿入，再对准并穿过其中间的中缝，最后通过另一侧面的圆孔穿出.4围栏终端杆的安装：1)确定围栏撑杆的具体位置：在围墙顶部用冲击钻打孔,用M10100（中间杆可用M880)强力膨胀螺栓将撑杆固定在合适的位置。2）每隔5米放置一根中间承力杆，或其它有必要的位置加装中间承力杆。3）每个拐角处以及防区的两端,不大于100米时或者其他拉力比较大而有必要的位置装置终端杆,分区处应从两个方向安装绝缘子。终端杆组装安装示意图5避雷器的安装避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机的上方,每一个防区安装一对避雷器.6。围栏线安装:（1）安装原则：1)一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联.导线跨接处，必须使用耐高压导线连接，以免造成间隙不够大或短路等现象。相邻两段电子围栏之间的连接线均必须使用额定耐压不低于20KV的耐高压绝缘导线.2）接地的原则，接地点一般选择在电子围栏的末端,但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端.3）强电及避雷器必须有良好接地,接地电阻10.4)强电与弱电接地必须分开并4m .（2)安装要点：1）围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的网线分几次安装.2）展放合金线:采用放线架或适当方式放线,切莫任意放,以免出现打结和不平整现象。可以四根同时展放，但注意不要交叉。3）紧线:将合金线的一端用线线连接器（或自我缠绕）固定在一端终端杆绝缘子上，然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内,最后穿入紧线器，用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上。然后调整紧线器使4条线同时绷紧并相互平行。平行的多条线应同时拉紧.(3)接地体制作：每个主机下必须打入一个接地体，每隔100m设置一接地体,接地体标准：大于404041500mm(有M10以上的接地螺栓或孔）标准镀锌接地角铁，垂直打入地下，接地体与避雷器支架、升压器接地端可靠连接，接地电阻10。不够时可加入降阻剂。强电接地与弱电接地必须相互隔离，并且必须有4m的距离。（4）RS485信号控制线、围栏控制器电源线的铺设:若有预埋管道则可直接利用,否则利用PVC管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有:RS485信号控制线RVSP20.75mm圆形双绞线、围栏控制器电源线RVV21。5 mm的护套线(从主机并接到每个围栏控制器上,距离超过600m需加大线径)。（5)警示牌的安装:安装“电子围栏 禁止攀登”警告标识牌一块,可以用合金线固定在围栏线上。（6）围栏控制器（主机）的安装：1)将围栏控制器安装于围栏下方、围栏分区处(图纸中标定的位置)，使围栏控制器与围栏间隔为40cm左右，用膨胀螺栓固定于墙上。2）将围栏控制器与接地扁铁作良好的连接。围栏控制器接地（弱电接地,于通讯线屏蔽层相连），与高压围栏接地（强电接地）相互隔离，避免干扰。3）将围栏控制器的高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器（或自我缠绕）可靠连接。4）RS485总线、报警输出线、及电源线与高压线分开，使用单独的配线管.5）将高压避雷器可靠连接于周界围栏起始端与地线之间(注意防水方向）。（7）主机与键盘间为RS485通讯：主机与键盘间用RVSP2*1.0线揽连接既可。完成所有连接,如图所示。7、报警记录:最多可有 8 条报警记录，格式为 产生报警的防区号，报警类型,报警时间(精确到分钟）；进入查看报警记录的方法: 当 LCD 显示轮询 1-16 防区界面时, 按 F2 进入，如果未有报警记录LCD显示 ” 无报警记录！ 提示用户没有发生过报警；如果有报警记录，则 LCD 会显示共有 n 条报警记录 ” 提示用户,此时按 可以反复查看发生过的历史报警记录（此时 * 号不能向上查看）；删除报警记录的方法： 在用户查看报警记录的过程中,按 0LCD 显示 ” 删除所有记录？ ”提示用户是否删除报警记录,若按 “0” 则表示确认删除报警记录；若按 F2 或者 F4 则表示放弃删除报警记录。 35电视监控系统施工方案1。电缆敷设(1)必须按图纸进行敷设，施工质量应符合电力工程电缆设计规范的要求.(2）施工所需的仪器设备、工具及施工材料应提前准备就绪,施工现场有障碍物时应提前清除。（3）根据设计图纸要求,选配电缆，尽量避免电缆的接续。必须接续对应采取焊接方式或采用专用接插件.（4)电源电缆与信号电缆应分开敷设。（5）敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。（6）远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。（7)有强电磁场干扰环境(如电台、电视台附近）应将电缆穿人金属管，并尽可能埋入地下。（8）电缆穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直,管内电缆不能有接头和扭结,穿好后应做防潮、防腐等处理.（9）管线两固定点之间距离不得超过1。5m。（10）电缆应从所接设备下部穿出，并留出一定余量.（11）在电缆端作好标志和编号。2.前端设备的安装（1）支架、云台的安装 1）检查云台转动是否平稳、刹车是否有回程等现象，确认无误后,根据设计要求锁定云台转动的起点和终点。 2）支架与建筑物、支架与云台均应牢固安装。所接电源线及控制线接出端应固定，且留有一定的余量,以不影响云台的转动为宜。安装高度以满足防范要求为原则. (2）编码器的安装编码器应牢固安装在建筑物上，不能倾斜，不能影响云台(摄像机）的转动。 (3）摄像机的安装 1）安装前应对摄像机进行检测和调整，使摄像机处于正常工作状态。 2）摄像机应牢固地安装在云台上,所留尾线长度以不影响云台（摄像机）转动为宜，尾线须加保护措施。 3）摄像机转动过程尽可能避免逆光摄像。 4）室外摄像机若明显高于周围建筑物时，应加避雷措施。 5)在搬动、安装摄像机过程中,不得打开摄像机镜头盖。6）安装固定摄像机时，可参考以上要求.3.供电与接地（1)测量所有接地极电阻，必须达到设计要求。达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。（2）系统的防雷接地安装，应严格按设计要求施工.接地安装最好配合土建施工同时进行。4。监控系统的调试(1)电视监控系统调试应在系统施工结束后进行.（2）电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等.（3）调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。(4）具备调试所用的仪器设备，且这些设备符合计量要求.（5)检查施工质量，做好与施工队伍的交接。5 调试前的准备工作（1)电源检测。接通控制台总电源开关,检测交流电源电压;检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压,直流输出极性等，确认无误后,给每一回路通电。（2)线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于05M；用500V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于05M。 （3)接地电阻测量.监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路.系统接地电阻应于小40。6.摄像机的调试（1)闭合控制台、监视器电源开关，若设备指示灯亮，即可闭合摄像机电源,监视器屏幕上便会显示图像。（2）调节光圈（电动光圈镜头）及聚焦,使图像清晰。（3)改变变焦镜头的焦距，并观察变焦过程中图像清晰度.（4）遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正.7 。云台的调试（1）遥控云台,使其上下、左右转动到位，若转动过程中无噪音(噪音应小于50dB）、无抖动现象、电机不发热，则视为正常。(2）在云台大幅度转动时，如遇以下情况应及时处理。a摄像机、云台的尾线被拉紧。b转动过程中有阻挡物。如:解码器、对讲器、探测器等是否阻挡了摄像机转动.c重点监视部位有逆光摄像情况。8。系统调试(1)系统调试在单机设备调试完后进行。（2)按设计图纸对每台摄像机编号。（3)用综合测试卡测量系统水平清晰度和灰度。（4)检查系统的联动性能.（5）检查系统的录像质量。（6）在现场情况允许、建设单位同意的情况下，改变灯光的位置和亮度,以提高图像质量。（7）在系统各项指标均达到设计要求后，可将系统连续开机24小时，若无异常，则调试结束。19
