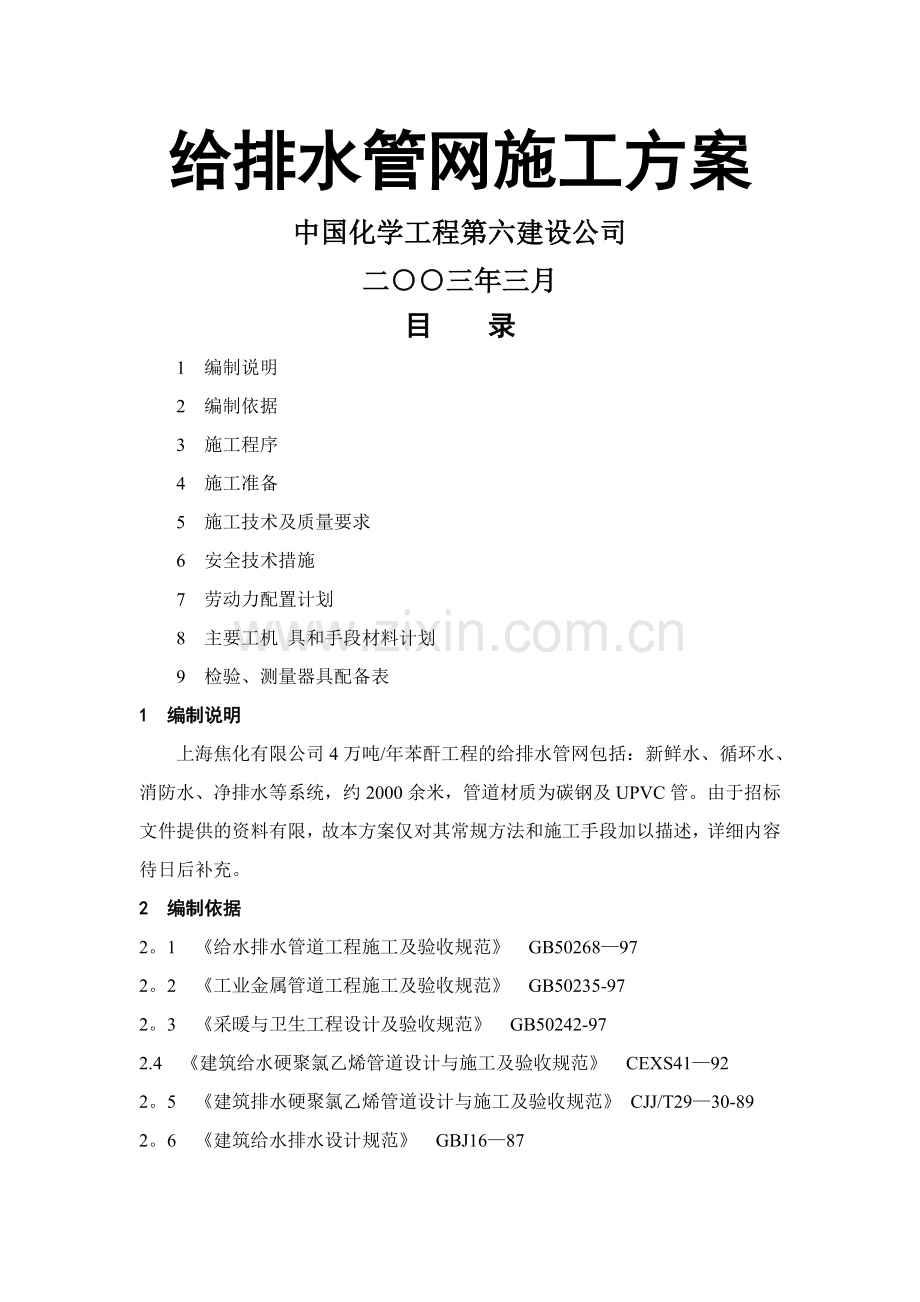

给排水管网施工方案中国化学工程第六建设公司二三年三月目 录 1 编制说明 2 编制依据 3 施工程序 4 施工准备 5 施工技术及质量要求 6 安全技术措施 7 劳动力配置计划 8 主要工机 具和手段材料计划 9 检验、测量器具配备表1 编制说明 上海焦化有限公司4万吨/年苯酐工程的给排水管网包括：新鲜水、循环水、消防水、净排水等系统，约2000余米，管道材质为碳钢及UPVC管。由于招标文件提供的资料有限，故本方案仅对其常规方法和施工手段加以描述，详细内容待日后补充。2 编制依据2。1 给水排水管道工程施工及验收规范 GB50268972。2 工业金属管道工程施工及验收规范 GB50235-972。3 采暖与卫生工程设计及验收规范 GB50242-972.4 建筑给水硬聚氯乙烯管道设计与施工及验收规范 CEXS41922。5 建筑排水硬聚氯乙烯管道设计与施工及验收规范 CJJ/T2930-892。6 建筑给水排水设计规范 GBJ16872。7 埋地钢管管道环氧煤沥青防腐层技术标准 SY/T0047-962。8 涂料前钢材表面处理规范 SY/T0407972.9 上海焦化有限公司4万吨/年苯酐工程招标文件3 施工程序3。1 给排水管道施工基本原则：本着先地下后地上，先土建后安装的施工程序；地下管网施工的原则是先主管后支管，先大管后小管；先深管后浅管，先金属管后非金属管；平行且相距近的管线可采取分槽同时进行的施工方法，以保证施工进度。3.2 施工流程图防腐表面处理焊接及粘接组对管材验收阀门及管路附件验收烘烤焊材验收补口一次回填管沟开挖管道辅设试压系统试验二次回填4 施工准备4.1 地下管网工程属于隐蔽工程，要求在质量上、施工组织上进行合理的规划和控制，因此工号技术员在仔细阅图的基础上编制详尽的施工方案和技术交底,并要求所有参加施工的员工了解地下管网施工中的关键点和难点。4.2 地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其是相距交叉的管道应在交叉部位标注出高程和管径，在施工中应反复测量核实避免出现管线交叉相撞的情况.4。3 施工现场的水、电、气道路具备安装条件，各种安全、防护措施齐全并到位，同时应准备好风、雨、雪等恶劣天气条件下施工措施用料，将施工中的困难充分考虑到.4。4 根据施工组织的要求，合理的组织各种材料进场，尽量减少占用场地，同时又能保证工程进度所需的各种材料，做好计划工作。5 施工技术及质量要求5。1 施工测量5.1.1 施工前，建设单位组织有关单位向施工单位进行现场交桩。5。1.2 临时水准点和管道轴线控制桩设置牢固，易于观测,开槽铺设管道的沿线临时水准点，每200m设1个以上.5。1。3 临时水准点,管道轴线控制桩，高程桩，应经过复核后方可使用并加以保护，施工过程中应经常校核，防止被破坏。5.1.4 施工测量的允许偏差应满足下列要求表51序号检查项目允许偏差1水准点测量高程闭分差20L （mm）2导线测量方位角闭合差40n （mm）3导线测量相对新分差1/30004直接大量测距两次较差1/5000注:1、L为水准测量闭合路线的长度（km). 2、n为水准或导线测量的测站数。5。2 沟槽开挖与回填5。2。1 开槽准备：开槽前应仔细测量放线，明确开挖的宽度、坡度和深度；在建设单位的组织下了解管线走向上地下障碍物的情况并作出标示，对于不能完全确定的地下障碍物应找斟探部门仔细的核实。5。2。2 开槽的原则:以机械开挖，人工清槽为主，机械开挖到管底设计深度以上200mm,然后人工清到设计标高，禁止扰动原土层，当多条管线并列行走时且间距较小可采用联合管沟开挖。5。2.3 沟槽排水：当地下水位较高的地方应设置井点降水，将水位降至沟槽底以下0.5m；沟槽开挖后沟内应设置排水沟和排水井,并及时将沟槽内的水排走。5.2。4 管道沟槽底部的开挖度按下式计算： BD12（b1b2b3） 其中：B-管道沟槽底部的开挖宽度（mm） D1管道结构的外缘宽度（mm） b1-管道一侧的工作面宽度(mm）按规范选取 b2-管道一侧的支撑厚度,可取150200mm b3-现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）5。2.5 沟槽开挖的坡度根据土壤地区情况，地下水位及管沟的深度来确定，必要时沟槽还需进行支撑，以保证管道施工时不塌方不影响管道的下管工作。5.3 管基施工 凡DN800mm的焊接钢管不论地基强夯与否,均采用灰土基础,即在素土夯实后做灰土基础，其石灰与素土比例为3：7,厚度300mm，宽度要求为DN400mm；凡DN700mm的焊接钢管不分地基强夯与否均采用素土基础，其技术要求见给排水全国通用图集8bs460（五）标准。5。4 管沟回填5.4。1 管沟回填的一般原则:各种隐蔽工程检查合格，包括管道坐标、标高坡度、管基强度复测合格并经工程监理确认，施工记录齐全；压力管道在水压试验前,除接口外管道两侧及管顶以上500mm应予回填；无压管道的沟槽应在闭水试验合格后回填.5.4。2 回填质量要求：管顶500mm以下的回填土应为细粒土，不得含有机物、冻土及大于500mm的硅、石等硬物。5.4。3 沟槽回填前清除槽内的杂物,保证沟槽内不得有积水，井点降水应将水位保持在槽底以下0.5m;回填土从管道两侧均匀对称倒入，管顶500mm以下回填土采用木夯分层轻压夯实,管顶500mm以上部分可采用蛙式夯，压路机等机械工具结合起来进行夯压。5.4。4 管道两侧回填土的压实度应满足：对钢管道，其压实度不小于95；沟槽位于路基范围以内,其管顶以上250mm范围内回填土表层的压实度不小于87%,其它部位回填土的压实度符合规范规定.沟槽位于路基以外，其管顶以上高为500mm应松填,其压实度不大于85，其余部位不小于90。5.4。5 管道试压及试水合格，接口防腐完毕后，可进行回填。5.5 管道施工5.5。1 钢管安装5。5.1.1 管道安装 A、管道安装前应进行外观检查，核实管节的材质、规格及压力等级,对于有缝管的质量检查按下表要求进行. 表52序号检查项目允许偏差1周长D6002.0D6000.0035D2圆度管端0.005D，其他部位0。01D3端面垂直度0001D且不大于1。5D4弧度用弧长D/6的弧形板量测测于管内壁或外壁处形成的间隙为0。1t+2,且不大于4;距管端200mm纵缝处的间隙不大于2注:1、D为管内径（mm）,t为壁厚（mm） 2、圆度为同端管口相互垂直的最大直径与最小直径之差。5。5。1.2 管道安装前检查防腐层有无破损情况,否则及时修补；管节应逐根测量、编号，宜选用管径相应最小的管节组对对接。5。5.1.3 管道下沟前再次测量确认沟底的标高、坡度，管基质量,并标准出管道安装中轴线，打出定位中心桩。5。5.1.4 管道下沟采用软质吊带或在钢丝绳强外套软管等可靠的吊装索具，防止将防腐层破坏。管道下管时要平稳，不得触碰沟壁或沟槽支撑板等挡土设施。5.5。1.5 管道组对时可用龙门吊和卡具配合组对，管道定位时每根管子必须按中心线找直对中，已稳固好管段的坡度用水准仪进行检查是否准确，管底与管基贴合紧密。5。5。1。6 对于卷管对口时纵向焊缝应放在管道中心管线上半圆的45左右处；纵向焊缝应错开,当管径小于600mm时错开的间距不小于100mm；当管径大于600mm时错开的间距不小于300mm；环向焊缝距支架不小于100mm；直管段两环向焊缝间距不小于200mm;管道任何位置不得有十字形焊缝。5。5。1.7 管道上安装阀门必须经压力试验合格，压力管道上采用的闸阀安装前应进行启闭检验,并宜进行解体检验；管道上安装的法兰面与管中心线垂直，接口的两片法兰面相互平行，螺栓应自由的穿过两片法兰的螺栓孔，螺栓安装方向一致,螺母应对称紧固，紧固好的螺栓应露出螺母之外。法兰埋入土中时应采取防腐措施。5。5.1.8 管道焊接，管道焊接采用手工电弧焊，采用“V”型坡口，其尺寸见下表,管道对口时应使内壁齐平,错口偏差为0。2t，且不得大于2mm。 表53壁厚（mm）间隙（mm)错边(mm)坡口角度（）491。5-3。01。0-1。560-7010-262。0-4。01。02。06055.5.1。9 钢管对口检查合格后可以进行点焊，点焊采用与接口相同的焊接材料,点焊时对称施焊，厚度与第一层焊接厚度一致，钢管的纵向焊缝与螺旋焊缝处不得点焊。点焊长度及间距符合下表。 表5-4管径（mm）点焊长度（mm)环向点焊点（处）350500506056007006070680080-100点焊间距不大于400mm5。5。1。10 组合钢管固定口焊接及两管段间的闭合焊接，应在无阳光直照和气温较低时施焊;与法兰接口两侧相邻的第一至第二个刚性接口或焊接接口，待法兰螺栓紧固后方可施工。5.5.1.11 管道焊接完,水压试验前对焊缝进行外观检查，油渗检验，当有特殊要求时进行无损探伤检验;当管径大于或等于800mm时，每条环缝应逐口进行油渗检验，不合格的焊缝应返修，返修次数不得超过三次，焊缝的外观质量见下表.焊缝的外观质量 表55检查项目技术要求外观不得有熔化金属流到焊缝未熔化的母材上，焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷，表面光顺，均匀,焊道与母材应平缓过渡宽度应焊出坡口边缘23mm表面余高应小于或等于1+0。2倍坡口边缘宽度，且不应大于4mm咬边深度应小于或等于0。5mm，焊缝两侧咬边总长不得超过焊缝长度的10%，且连续长度不应大于100mm错边应小于或等于0.2t，且不应大于2mm（t为壁厚mm）未焊满不允许钢管安装允许偏差 表56检查项目允许偏差(mm)无压力管道压力管道轴线位置1530高程10205.5。2 非金属管道施工5。5。2.1 塑料管采用承插式连接,施工中保证涂刷粘胶均匀饱满，插口进入取口内后旋转一个小角度，以保证胶水充分接触管壁，保证粘洁的牢固性。5。5。2。2 非金属管道基础及安装的允许偏差见下表 表57项 目允许偏差无压力管道压力管道垫 层中线每侧宽度不小于设计规定高程015管道基础混凝土管座平基中线每侧宽度0+10高程015厚度不小于设计规定管座肩宽+105肩高20抗压强度不低于设计规定蜂窝麻面面积两井间每侧1。0%砂或砂砾厚度不小于设计规定支承角侧边高程不小于设计规定管道安装轴线位置1530管道内底高程D10001020D10001530刚性接口相邻管节内底错口D100033D1000555。5.3 管道防腐5。5.3。1 本工程地下防腐层结构为表58材质表面处理防腐等级结构钢管喷砂加强级防腐底漆面漆玻璃布面漆玻璃布面漆面漆镀锌管清除外壁污物 注:钢管及镀锌管按环氧煤沥青防腐考虑5。5。3。2 钢管表面处理：镀锌管应清除外表面尘土、油污、水份、浮铁等杂物.钢管表面喷砂处理达到Sa2.5级，管道表面的焊瘤、棱角、毛刺等须磨平.5。5。3。3 防腐材料应有合格证、产品质量证明书，涂料到达现场后，需进行抽样复验，防腐层玻璃布应采用干燥,脱蜡、无捻、封边、网状平纹、中碱的玻璃布，其产品指标应符合下列规定。环氧煤沥青涂料质量指标 表59序号项 目指 标检查方法底漆面漆1漆膜外观红棕色、半光黑色、有光GB1729792粘度（涂4粉度计251），S8015080150GB1723793细度(刮板)，m8080GB1724794干燥时间 251表干16GB172879实干624GB1728795冲击强度J(kg.cm）4.9(50）3。9(40)GB1732796韧性(解伴径）mm1。51。5GB1731797附着力1级11GB1720798硬度0。30。3GB1725799固体含量（重量）7070GB1725-7910耐化学重质浸泡10 NaOH-72小时漆膜无变化GB1763-793% NaCl72小时漆膜无变化GB1763-7910 HSO-72小时漆膜完整不脱落GB176379中碱玻璃布性能及规格 表510项目含碱量%原纱号数股数（介制支数股数）单纤维公称直径m厚度密度根/cm布边长度mm组织经纱纬纱经纱纬纱经纱纬纱性能及规格1222245.4/222245.4/2780。1200.01121121101121两边封边200-250带轴蕊平放试验方法按JC176-80玻璃纤维制品试验方法的规定进行5。5.3。4 涂料配制：涂料根据工程需要配制现配现用，涂料使用前应搅拌均匀,将甲、乙两种组份按产品说明书所规定的比例调配,充分搅拌，便用前放置30分钟。常温固化涂料施工温度宜在10以上,刚开的底漆甲组分和面漆甲组分原则上不再调入稀释剂，配好的涂料在必要时可加入5%(重量比）的稀释剂。5.5.3。5 涂底漆：表面处理合格的管道应尽快涂刷底漆，钢管表面喷砂处理合格后8小时内涂刷底漆，如空气湿度过高或含盐雾时应提前.底漆涂刷均匀，不得漏涂,钢管两端留150mm左右，以便焊接.5。5.3.6 打腻子：为钢管焊缝高于2mm时，应用面漆和滑石粉调成稠度适 宜的腻子，在底漆表干后抹在焊缝两侧,并刮毛成过渡曲线，避免缠玻璃布时出现空鼓,焊缝表面的焊纹，也应用腻子抹光.5.5。3。7 涂面漆和缠玻璃布：底漆表干或打腻子后，即可涂面漆.涂刷均匀不得漏漆。在室温下涂底漆和涂第一道面漆的时间间隔不应超过24小时;涂第一道面漆后即可缠第一层玻璃布，玻璃布拉紧，表面平整，无折皱和鼓包。压边宽度为3040mm，接头搭接不小于100mm,各层搭接接头错开，玻璃布的油浸透率应达到95以上，不得出现大于50mm50mm的空白，管端或施工中断处应留出长150-250mm的阶梯形接茬，阶梯宽度应为50mm,第一层玻璃布缠绕后即涂第二道面漆,缠第二层玻璃布,涂第三道面漆,第二道、第三道面漆必须漆量饱满,玻璃布所有网眼应灌满涂料。在第三道面漆实干后,方可涂第四道面漆，两层玻璃布缠绕方向相反。5.5。4。7 补口补伤：补口部位的表面按要求处理合格后进行补口施工，补口防腐层与管体防腐层的搭接不小于100mm,搭接处应打毛，擦净，然后按做防腐的方式施工；补伤部位首先应铲除已损伤的防腐层，补伤部位的防腐层与管体防腐层的搭接不小于100mm.5。5。3。8 防腐层质量要求及检查方法 A、外观检查：铸铁管防腐层均匀无漏涂；钢管及镀锌管应逐根检查，防腐层表面应平整，无皱折和鼓包，玻璃布网孔为面漆所灌满。 B、厚度检查：环氧煤沥青防腐层应用测厚仪进行检测，其厚度0。6mm，抽查为每20根管抽1根，每根测3个相隔一定距离的截面，每截面上测上、下、左、右4个点，有一个点不合格，则再抽查2根，如仍有一点不合格则认为20根全部不合格。 C、针孔检查：用电火花检漏仪以5000V的电压进行针孔抽查。抽查数为每20根抽1根，从管端测至另一端，如不合格再抽2根，其中1根不合格，则认为全部不合格. D、粘附力检查：防腐层固化后进行粘附力抽查,用小刀割开刮形切口,用力撕切口处的防腐层，以不易撕开，破坏处管面仍为漆膜所覆盖不露铁为合格。5.5。4 压力管道的强度及严密性试验5.5。4。1 管道试验前，应对管道、伸缩器、节点、支墩、井及其它附属构筑物进行检查，对管道的标高、座标及回填质量进行检查，管道的施工记录是否齐全等。5。5。4。2 管道水压试验分段长度不宜大于1km。当管径大于或等于600mm时,试验管端的第一个接口应采用柔性接口或采用特制的柔性接口堵板。5。5。4。3 确定好管线的注水点、排水点,压力表的设置位置,压力表的量程及精度等级应满足规范要求，使用前应校正，向管内注水时注意排气以保证管道充灌水，气体排尽。5。5.4。4 管道内充满水后,宜在工作压力下充分浸泡24小时后再升压,升压时要缓慢分级升压，每升一级应检查支墩，管身及接口，当无异常现象后再继续升压.水压升至试验压力后保持10分钟,检查接口、管身无破损及漏水现象时管道强度试验为合格.5.5。4.5 管道强度试验合格后进行管道严密性试验，采用GB50268-97规范附录A放水法或进水法进行管道严密性试验，实测渗水量应小于规范要求,且在试验过程中无漏水现象为合格。5。5。4。6 管道压力试验的试验压力见下表 表511管材种类工作压力P（MPa）试验压力（MPa)钢管PP0。5且不小于0。95。5。5 无压力管道严密性试验5。5。5.1 雨水、合流管道回填前应进行闭水试验。5.5.5。2 试验管段按井距分隔，长度不大于1km，闭水试验前管道及检查井外观检查合格,管道回填土且沟槽内无积水,全部预留孔封堵，管端堵板封堵合格。5。5.5.3 试验水头以试验段上放浸计水头按规范选取，实测渗水量按下式计算，应满足规范GB5026897的规定。 Q=1。25D 其中式Q-允许渗水量(m3/24h.km） D-管道内径（mm)5.5。6 管道试验合格后，竣工前应进行冲洗，冲洗采用洁净水流且不小于1.0m/s，连续冲洗直至出口处的浓度，色度与入口处的冲洗水强度,色度相同为止。6 安全技术措施6.1 所有参与施工的人员应进行入场安全教育,了解公司的安全管理制度，熟悉施工现场的作业环境，签字、安全协议。6。2 项目部针对专业作业情况制定安全管理措施，编制出应急预案,组织相关人员学习，落实各种安全劳保用品，技措施准备情况，以保证各种安全管理的措施落实到位.6。3 施工人员入场作业必须穿戴好劳保用品.6。4 管道施工时要办理动土证、动火证，狭处作业，许可证等,禁止盲动。6.5 土方开挖后应及时的加支撑，开挖时按要求放坡，开挖拉走禁止在沟边堆放大量的土方,回填的土方应按规范要求堆到距沟边0.5米以外.6.6 开挖后的沟槽边应设置护栏，夜间设警示灯.6。7 管道堆放要合理，禁止在沟沿堆管，安装后的管道要及时的封口，管沟内有人施工时,沟上面应有监护人。7 劳动力配置计划 表71序号名 称数量（人)备 注1施工队长12技术员13管工14起重工45焊工56油工77测量工28电工19力工1010合计418 主要工、机具计划和手段用料计划8。1 主要工、机具计划 表81序号名 称规格型号单位数量备注1汽车吊16t台18t台12反铲挖掘机0。5m3台13载重汽车10t台14叉车5t台15蛙式打夯机ZH2000台26试压泵SY-350套17水准仪S2台28潜水泵台49空压机V0.6/7台110手拉葫芦3t台21t台58.2 技术措施和手段用料计划 表82序号名称及规格单位数量备注1脚手架管483t22扣件套1003篷布m2804镀锌铁丝8kg505道木2002002500mm根306毛刷4把307腻子kg808钢板Q235A =16mmm249跳板=50块409 检验、测量器具配备表 表9-1工程项目上海焦化有限公司4万吨/年苯酐工程给排水管网安装检测参数名称参数允许偏差配备器具名称器具准确度单位数量中心线5mm水准仪0.5mm台1标高5mm水准仪0。5mm台1长度1。0mm钢盘尺1mm把2长度2mm钢卷尺1mm把6垂直度0.5mm经纬仪0.5mm台1压 力0。01MPa压力表1.5级块4焊缝外观按图样焊口检测尺0。5mm块2厚度按要求测厚仪0。01mm台114
