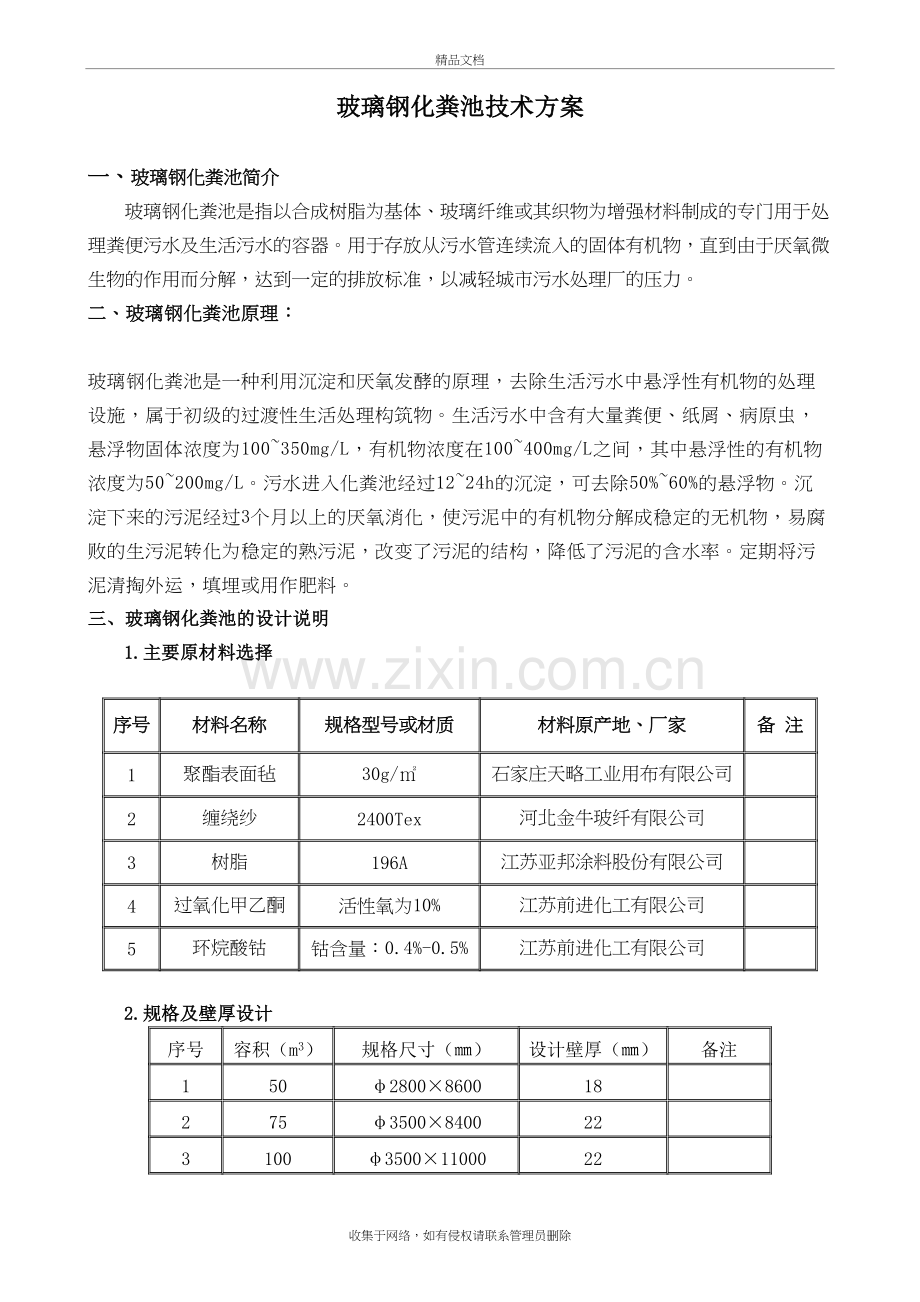

玻璃钢化粪池技术方案精品文档玻璃钢化粪池技术方案一、玻璃钢化粪池简介玻璃钢化粪池是指以合成树脂为基体、玻璃纤维或其织物为增强材料制成的专门用于处理粪便污水及生活污水的容器。用于存放从污水管连续流入的固体有机物，直到由于厌氧微生物的作用而分解，达到一定的排放标准，以减轻城市污水处理厂的压力。二、玻璃钢化粪池原理：玻璃钢化粪池是一种利用沉淀和厌氧发酵的原理，去除生活污水中悬浮性有机物的处理设施，属于初级的过渡性生活处理构筑物。生活污水中含有大量粪便、纸屑、病原虫，悬浮物固体浓度为100350mg/L，有机物浓度在100400mg/L之间，其中悬浮性的有机物浓度为50200mg/L。污水进入化粪池经过1224h的沉淀，可去除50%60%的悬浮物。沉淀下来的污泥经过3个月以上的厌氧消化，使污泥中的有机物分解成稳定的无机物，易腐败的生污泥转化为稳定的熟污泥，改变了污泥的结构，降低了污泥的含水率。定期将污泥清掏外运，填埋或用作肥料。三、玻璃钢化粪池的设计说明1.主要原材料选择序号材料名称规格型号或材质材料原产地、厂家备 注1聚酯表面毡30g/石家庄天略工业用布有限公司2缠绕纱2400Tex河北金牛玻纤有限公司3树脂196A江苏亚邦涂料股份有限公司4过氧化甲乙酮活性氧为10%江苏前进化工有限公司5环烷酸钴钴含量：0.4%-0.5%江苏前进化工有限公司2.规格及壁厚设计序号容积（m3）规格尺寸（）设计壁厚（）备注15028008600182753500840022310035001100022收集于网络，如有侵权请联系管理员删除 四、玻璃钢化粪池结构及制作工艺：1.结构主要为四步：过滤沉淀厌氧发酵固体物分解粪液排放。一般分成三格，污水首先由进水口排到第一格，在第一格里比重较大的固体物及寄生虫卵等物沉淀下来，利用池水中的厌氧细菌开始初步的发酵分解，经第一格处理过的污水可分为三层：糊状粪皮、比较澄清的粪液、和固体状的粪渣。经过初步分解的粪液流入第二格，而漂浮在上面的粪皮和沉积在下面的粪渣则留在第一格继续发酵。在第二格中，粪液继续发酵分解，虫卵继续下沉，病原体逐渐死亡，粪液得到进一步无害化，产生的粪皮和粪渣厚度比第一格显著减少。流入第三格的粪液一般已经腐熟，其中病菌和寄生虫卵已基本杀灭。第三格功能主要起暂时储存沉淀已基本无害的粪液作用，最后，经过再次沉淀的粪液通过排水管流入市政管网。 2.制作我公司制作的玻璃钢化粪池采用采用往复缠绕工艺成型，其工艺成型的产品结构大致分为四层：内衬层、防渗层、结构层、外表层。形状为圆筒形，内部设有相通的隔板，隔板上一般设有立体弹性填料，用来截留更多的厌氧细菌。玻璃钢化粪池的主要原料为有机树脂、玻璃纤维、滑石粉填充料。成品可喷漆，也可在加工时直接加入色浆。其制作工艺流程为:阅读设计计算准备封头工装具准备制衬工装具准备原辅材料封头喷射成型内衬喷射成型封头检验内衬检验组装准备缠绕设备整体内衬检验上机整体缠绕加强底部拐角补强准备配件模具管口、配件成型管口、配件检验设备壳体检验管口、隔板装配装配尺寸检验整体外表修整送检六、玻璃钢化粪池与各种化粪池经济技术指标对比项目 玻璃钢化粪池 砖混化粪池 水泥预制化粪池 占地面积 小 大 大 是否防漏 无渗漏 渗漏严重 易塌陷、易渗漏 技术含量 高 低 低 使用寿命 长 短 短 耐腐程度 强 弱 弱 密封性能 好 差 差 处理能力 优 差 差 整体造价 低 低 低 施工周期 极短 长 较短 维护难度 无维护 定期维护 定期维护 清掏周期 两年 半年 半年 七、安装流程出 施 工 图施 工 单 位 校 图放 线开 挖降 水地 基 处 理砂垫层 吊装化粪池分 层 回 填灌 水砌 检 查 井管 道 连 接验 收八、施工方案1、放线挖基坑根据化粪池的型号进行场地放线，在确定能保证产品尺寸的情况下进行挖槽；根据型号的大小，必须进行放坡，放坡大小根据土质情况及产品顶部以上的覆土厚度，放坡角度为3050；所挖土方，必须距槽四周5米以外，防止土的侧压造成塌方，另外也给吊装产品时留有工作场地；遇有地下水时应首先对地下水进行排除，根据示意图尺寸及要求进行基础处理，后进行铺砂；无地下水时，对基础进行夯实、铺砂，根据示意图及要求进行基础处理。2、化粪池安装测量管底标高，根据产品型号的直径，计算挖槽深度及与污水管道相连接的进出水口标高，在计算标高时，要预留槽底200mm铺砂尺寸；对基槽底进行探钎，根据产品型号的长度最低不应少于三个点，深度600800mm；基层夯实，铺砂200mm并找平，砂内不允许有尖角、石块等杂物；吊装就位，在吊装就位时，必须注意化粪池的进出水口方向；产品吊装就位后，要测定水平度，如不平应进行调整，使之水平；分层回填土：a.回填土之前必须在化粪池内灌水至l/2，确保在回填时使产品内外受压平衡且不移位；b.在回填土时，产品底部两侧必须用人工塞实。填到3050cm以上时，每30cm必须夯实一次。回填到产品1/2后，往化粪池内继续灌水，距顶部4050cm后再进行回填土，每填30cm进行夯实，直至与产品顶部相平；c.产品顶部以上回填土必须密实，如产品设在道路地段，在地面未处理前，绝对不允许有车辆进行碾轧；d.回填时回填土的质量必须符合回填土验收规范，绝对不允许用建筑垃圾作为回填土使用，土中的尖角、石块及硬杂物必须剔出，回填时，必须均匀回填，切忌局部猛力冲击。3、砌清掏井、连接井砌清掏井可在产品顶部回填土之前进行，也可在顶部回填之后进行，根据施工现场而定。回填土达到施工规范要求后可砌筑进出口连接井(距化粪池罐体1 m左右)，连接井水道按通用图施工，井底垫层必须夯实后浇筑混凝土底板，井中作流槽，并严格执行工程设计标高。进出化粪池管径为DN150-DN300，可采用PVC或波纹管直接砌入井壁内，管外壁与池体连接处必须打毛后用树脂胶加玻纤布封闭连接。4、注意事项（1）施工前注意事项：产品运至工地时安装前应对产品进行验收，是否符合所需要的型号，检查有无破损；产品吊装就位时检查进出口方向是否正确；检查坑槽深度是否符合工程标高设计要求；检查进出水口的各尺寸是否符合规定要求；检查产品安装就位后是否灌水1/2后再进行回填土，回填土是否密实，回填土达到标准后检查产品内的水是否距顶部30-40cm。（2）施工时注意事项：开挖基槽时，应掌握地质情况，如有地下水，且地下水位较高时，可采用井点降水或挖集水坑直排，玻璃钢罐体要设置在坚实、均匀的地基上，否则要进行地基处理后再安装罐体；地基处理：无地下水时，100mm砂垫层下素土夯实，罐体两侧用素土填实；有地下水时，根据地质情况，地基承载力100KPa时，要设置100mm-300mm C10砼垫层（厚100mm），砼垫层上铺100mm砂垫层，罐体两侧用素土填实。安装罐体前，在地面上应先检查罐体外表平整光滑、无起鼓、无裂缝、无破损现象，玻璃钢固化度应不小于80；检测玻璃钢化粪池抗冲击性能，可采用500g钢球在距离化粪池顶1m高处落下，罐体不出现龟裂和贯通孔；化粪池设置位置及埋深应严格按设计要求放线、定位；化粪池就位后，要及时回填土，回填时罐体内灌满水，以防位移。回填土要求进行过筛，无尖角石块和建筑垃圾。无地下水时，按土质密实度0.95夯实。特别注意罐体下四周用素土或黄砂填实；有地下水时，罐体下用素土或黄砂填实，罐体固定位置受力均匀；在雨季施工时，要有排水措施，防止基坑积水及边坡坍塌，同时将罐内注满水防止漂浮而造成位移；玻璃钢化粪池在出厂前已通过满水试验，即灌满水24小时无渗漏。为防止因运输不当而引起破损，化粪池在基坑就位后，再做一次满水试验，无渗漏时方可回填土。施工应遵照有关工程施工及验收规范的规定进行。（3）化粪池埋地系统示意图
