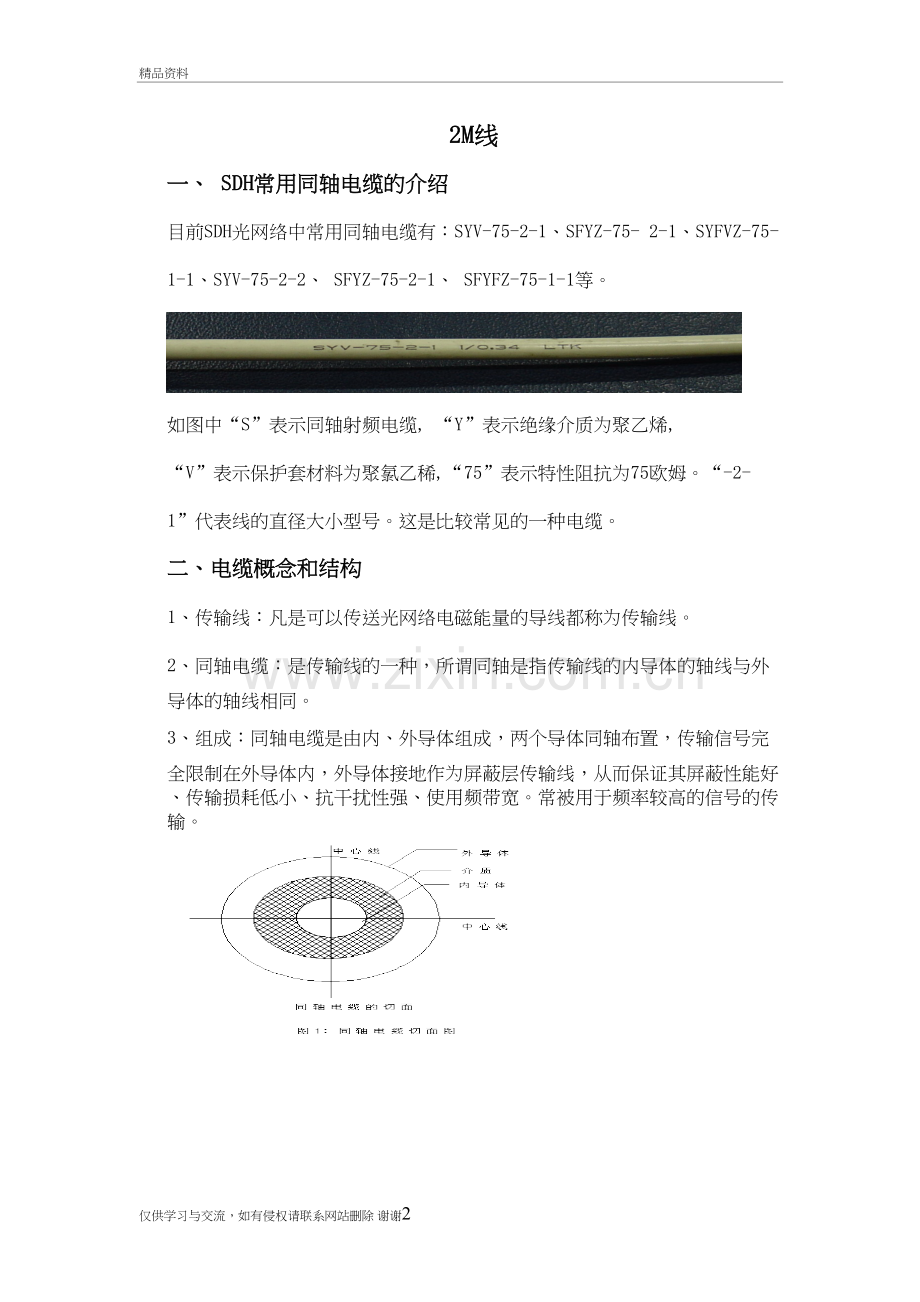

2M线制作精品资料2M线一、 SDH常用同轴电缆的介绍目前SDH光网络中常用同轴电缆有：SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。如图中“S”表示同轴射频电缆, “Y”表示绝缘介质为聚乙烯, “V”表示保护套材料为聚氯乙稀,“75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型号。这是比较常见的一种电缆。二、电缆概念和结构1、传输线：凡是可以传送光网络电磁能量的导线都称为传输线。2、同轴电缆：是传输线的一种，所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。 3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置，传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线，从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。常被用于频率较高的信号的传输。三、 常用的电缆图事物图四、常用接头介绍 1、 DDF侧常用同轴连接器，L9（1.6/5.6）:俗称西门子同轴头，因为西门子DDF架使用的同轴连接器而得名。具有螺纹锁定机构射频同轴连接器、连接尺寸为M9*0.5。L9连接器的导体接触件材料为铍青铜、锡磷青铜，连接器内导体接触区域的镀金厚度不小于2.0微米。L9是国内的叫法，国际上称作1.6/5.6同轴连接器。 2、L9头常见有3种规格，主要区别是配合使用的线缆口径大小不同。*制作时注意各接头的口径大小3 、适配器接口形式，常用为BNC接头，为卡口形式，安装方便且价格低廉。SMA、TNC为螺母连接，满足高震动环境对连接器的要求。SMB则为插拔式，具有快速连接断开功能。还有用于同轴线的接头还有常见的视音频莲花头等。各种BNC头图例： 五、接头与线缆性能及型号应用（一）、同轴电缆的技术参数1 、单元护套外径、外导体（编织线）外径、内导体外径，这三个尺寸是与相应的同轴头配合使用的关键参数。2 、电气参数：特性阻抗、绝缘界电强度、衰减常数、回波损耗等。3 、特性阻抗为75欧姆的同轴电缆一般用于视频或其他300MHz以下频率的数字信号传输，主要用于大长度电缆的光网络系统（二）、同轴电缆传输距离 电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同轴线的 衰减有关。 六、应用 传输系统中的这些电缆和接头常用于交换机中继模块与DDF的连接、光网络设备的电接口与DDF的连接、适配器与DDF的连接等。常见的有75欧姆的2M/45M/155M中继线，均采用同轴电缆。七、实际操作2M线的制作 步骤1 本实验需要75同轴电缆一根，其长度根据具体需要确定，一般为传输设备出厂附件。同轴插头（L9-J连接头）一对，电烙铁、工具刀、专用的压线钳一把，如图所示。 步骤2 将同轴缆外皮拨开如图所示 步骤3 将2M头尾部外套拧开，并将尾部外套、压接套管套在同轴线上。 步骤4 用工具刀将同轴缆外皮剥去12mm，剥时力量适当，注意不得伤及屏蔽网。如图1.2所示。2Mbit/s同轴线是成对使用的，其中一根用作发信，一根用作收信，实验人员对其用途做了定义后应做好标签，剥去外皮的同轴线如图所示。 步骤5 将露出的屏蔽网从左至右分开，用斜口钳剪去4mm,使屏蔽网长度为8mm。如图所示 步骤6 用工具刀将内绝缘层剥去2mm，注意不要伤及同轴缆芯线，将露出的屏蔽网从左至右分开，用斜口钳剪去4mm,使屏蔽网长度为8mm。如图所示。 步骤7 将剥好的同轴线穿入同轴插头压接套管内，如图所示。 步骤8 将同轴缆芯线插入同轴体铜芯杆，涂少许焊锡膏在同轴芯线上，用电烙铁沾锡点焊，焊接时间不得太长，以免破坏内绝缘，导致同轴芯线接地，要求焊点光滑、整洁、不虚焊。如图所示 注意：焊接时确保焊锡充分融化，并且焊点大小适中，及不虚焊由部导致同轴芯线与同轴体短路。 步骤9 将屏蔽层贴附在同轴体接地管上，使屏蔽网尽可能大面积的与接地管接触，将压接套管套在屏蔽网上，保持压接套管与接地管留有1mm的距离，并保证屏蔽层不超出导压接管。如图所示。 步骤10 用压线钳将压接管与接地管充分压接，但用力适当，不得压裂接地管，如图所示。 压好后的2M头如图所示 将同轴插头外套旋紧在同轴体上，即完成本实验，2Mbit/s线成品如图所示。 八、维护及故障处理（1）传输线维护和使用中注意事项 1、制作完电缆接头后需要对同轴中继电缆进行测试，以判断是否有虚焊、漏焊、短路，以及中继电缆在DDF架上连接是否正确。 2、布线时尽量保证线缆少受大幅度弯曲,线缆保持有一定余地不要拉太紧避免芯线被拉断.平时不必要时尽量不要拔插接头以免造成磨损。 3、安装时的接头保证不要互相接触，造成短路。机房保持干净清洁，控制湿度不要太高，要做好防鼠工作。 （2）常见故障处理方法 DDF架到适配器的线出问题会直接造成信号传输中断,常见问题是L9接头接触不良或断线。原因为： 1、在剥线时伤到了芯线； 2、拔插方法不正确，导致接触不良； 3、焊接不合要求； 处理：重新剥线并焊接。仅供学习与交流，如有侵权请联系网站删除 谢谢9
