电路故障判断专题强化练习

精品文档

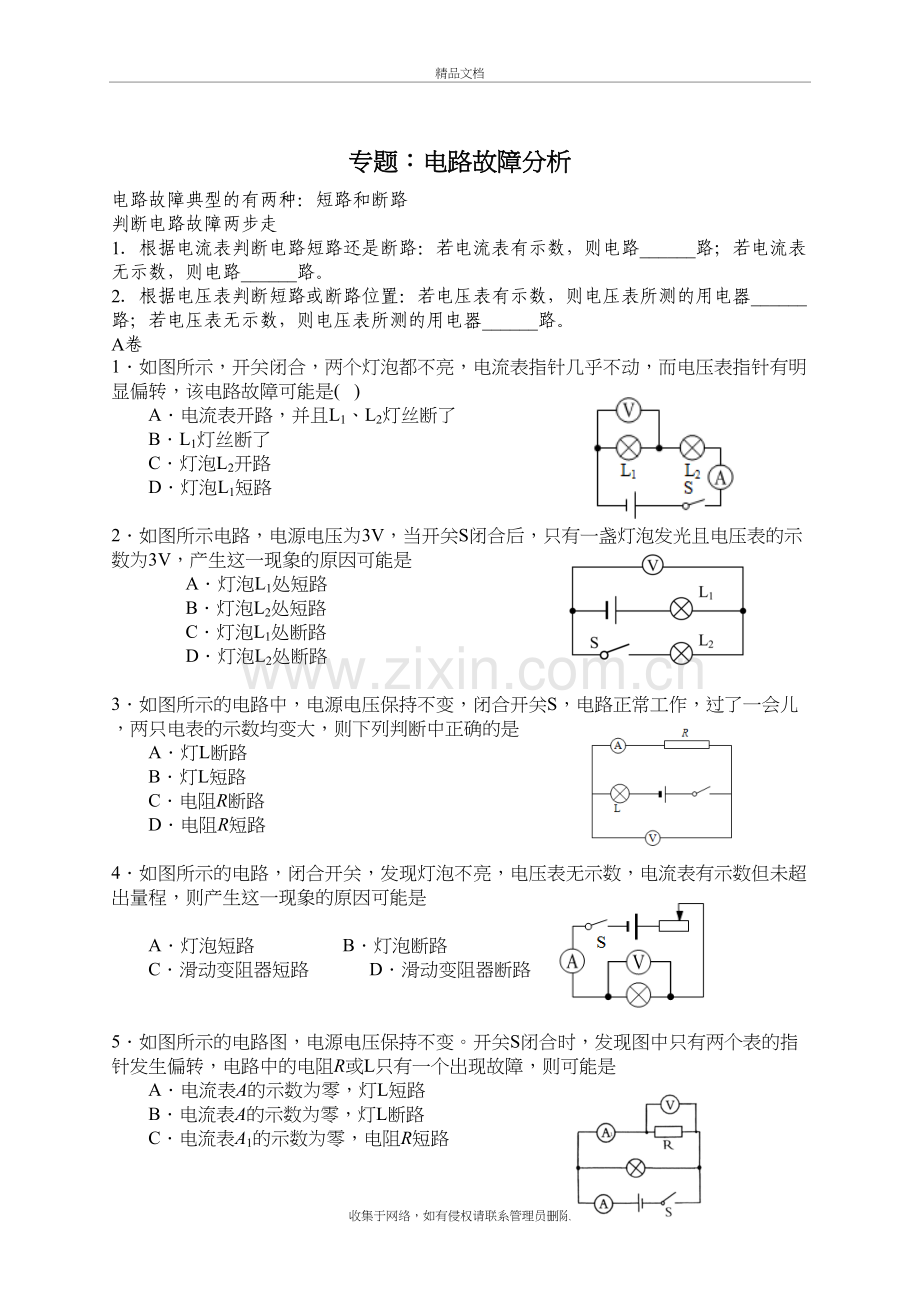

专题：电路故障分析
电路故障典型的有两种：短路和断路
判断电路故障两步走
1．根据电流表判断电路短路还是断路：若电流表有示数，则电路______路；若电流表无示数，则电路______路。
2．根据电压表判断短路或断路位置：若电压表有示数，则电压表所测的用电器______路；若电压表无示数，则电压表所测的用电器______路。
A卷
1．如图所示，开关闭合，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是( )
A．电流表开路，并且L1、L2灯丝断了
B．L1灯丝断了
C．灯泡L2开路
D．灯泡L1短路

2．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是
A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路

3．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两只电表的示数均变大，则下列判断中正确的是
A．灯L断路
B．灯L短路
C．电阻R断路
D．电阻R短路

4．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是

A．灯泡短路 B．灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路

5．如图所示的电路图，电源电压保持不变。开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或L只有一个出现故障，则可能是
A．电流表A的示数为零，灯L短路
B．电流表A的示数为零，灯L断路
C．电流表A1的示数为零，电阻R短路
D．电流表A1的示数为零，电阻R断路

6．如图所示的电路中，电源电压保持不变。当开关S闭合后，只有—个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则

A．电流表A的示数发生变化，电阻R断路
B．电压表V的示数发生变化，小灯泡L短路
C．电压表V的示数发生变化，小灯泡L断路
D．电流表A的示数发生变化，电阻R短路

7．如图所示电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是

A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数

8．如图所示电路图中，闭合开关S后灯泡L1、L2不亮，电压表无示数，用一导线分别接在灯L1、L2和开关S两端，发现接到L2两端时L1亮，其故障是
A．L1断路 B．L2断路
C．L1短路 D．L2短路
L1
L2
V

8．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是
V
L1
L2

A．L1断路 B．L1短路 C．电压表断路 D．电压表短路

V
L1
L2
S
3．有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是
A．电压表坏了 B．L2的灯丝断了
C．L1的灯丝断了 D．L1处发生短路

4．如图所示，闭合开关，两灯都不亮。为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是
L1 L2

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路

5．有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是
A．电压表坏了 B．L2的灯丝断了
C．L1的灯丝断了 D．L1处发生短路
V
L1
L2
S

6．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是
A．Ll断路
B．L2断路
C．L1短路
D．L2短路
L2
L1
A
V
S

7．如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是
A．L1断路 B．L2断路 C．L1短路 D．L2短路

8．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明
b
a
d
3
0
6
-
A
.
-
+

A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良
D．灯泡灯丝断了或灯座接触不良

10．某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变。连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得Uab=Ubc=Ucd=0,Uad=3V。为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得己Ubc=Ucd=0；再用导线将b、c连接起来，先后测得Uab=0，Ucd似等于3V；最后用导线将c、d连接起来，先后测得Uab=0，Ubc近似等于3V。则故障原因可能是

b
c
L1
L2
S
d
a

A．灯Ll和灯L2都发生了断路
B．灯L2和开关S都发生了断路
C．灯Ll和开关S都发生了断路
D．灯Ll、灯L2和开关S都发生了断路

．如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是
A．灯L短路 B．灯L断路
C．电阻R短路 D．电阻R断路

（2014南通）．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光．现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大．则产生上述现象的原因可能是
R0
R
S
L
a
b
c

A．L短路 B．L断路
C．R断路 D．R0阻值很大

（2014龙东）．如图所示，电源电压3V（保持不变）．当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断
V
L1
L2
S

A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路

（2014常德）．如图所示的电路中，闭合开关，发现灯泡L不亮，电流表无示数，电压表示数较大。若电路中只有一处故障，则故障原因可能是
A．L短路 B．L断路 C．R短路 D．R断路

（2014南宁）．如图所示的电路，电源电压不变闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是
Vc
A
L1
L2
S

A．L2断路 B．L1断路 C．L2短路 D．L1短路

（2014赤峰）．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大．则下列判断正确的是
L
V
A
S
R

A．电阻R断路
B．电阻R短路
C．灯L断路
D．灯L短路

（2014眉山）．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路

L1
nh
V
L2
S
nh
A

（2014上海）．在图所示的电路中，电源电压保持不变，闭合电建S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前、后两电表的示数恰好不变，则
A
S
R2
V
R1

A．R1一定断路 B．R2一定断路
C．R1可能断路 D．R2可能断路

（2014锦州）．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是
P
R2
V
R1
L
S

A．灯L短路
B．灯L断路
C．滑动变阻器R2断路
D．定值电阻R1断路

（2014达州）．在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了—会儿，两只电表的示数均变大，则下列判断中正确的是
A．灯L断路 B．灯L短路
C．电阻R断路 D．电阻R短路

（2014黄石）．小华做电学实验时，按图所示连接一个电路，电源电压不变，闭合开关\\S后，灯L1、L2都发光，突然其中一盏灯熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是
A．L1短路 B．L1断路
C．L2短路 D．L2断路
L1
L2
V
A
S

．在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是
L1
L2
S
3
1
5
-
V

A． 灯L1与L2并联，L1的灯丝断了
B． 灯L1与L2并联，L1被短路了
C． 灯L1与L2串联，L1的灯丝断了
D． 灯L1与L2串联，L1的实际功率比L2的小很多

．小军设计了一个串联电路如图所示，闭合开关S，两灯均能正常发光（灯丝电阻不变，电源电压不变）。不久，标有“6V 4W”字样的灯L1烧坏了，小军手边只有一个标有“6V 2W”字样的灯L2，小军认为既然L1和L2的额定电压相同，必定可以用L2替换L1。小军把灯泡换接后，闭合开关S，可能出现的现象是

A．灯L亮度将增加 B．灯L仍然正常发光
C．电路的总功率将变大 D．灯L2可能烧坏

（2014巴中）．如图所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是
V
S
L2
L1

A．L1的灯丝烧断
B．L1的电阻小于L2的电阻
-
+
V

－ 3 15
L1
L2
C．L2的实际功率小于L1的实际功率
D．L2的额定功率大于L1的额定功率

．小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数。关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是
A．Ll与L2串联，L2被短路
B．L1与L2串联，L2的实际功率比额定功率小得多
C．L1与L2并联，L2与灯座接触不良
D．L1与L2并联，L2的灯丝断了

．如右下图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是：
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
