LNG加注站.doc

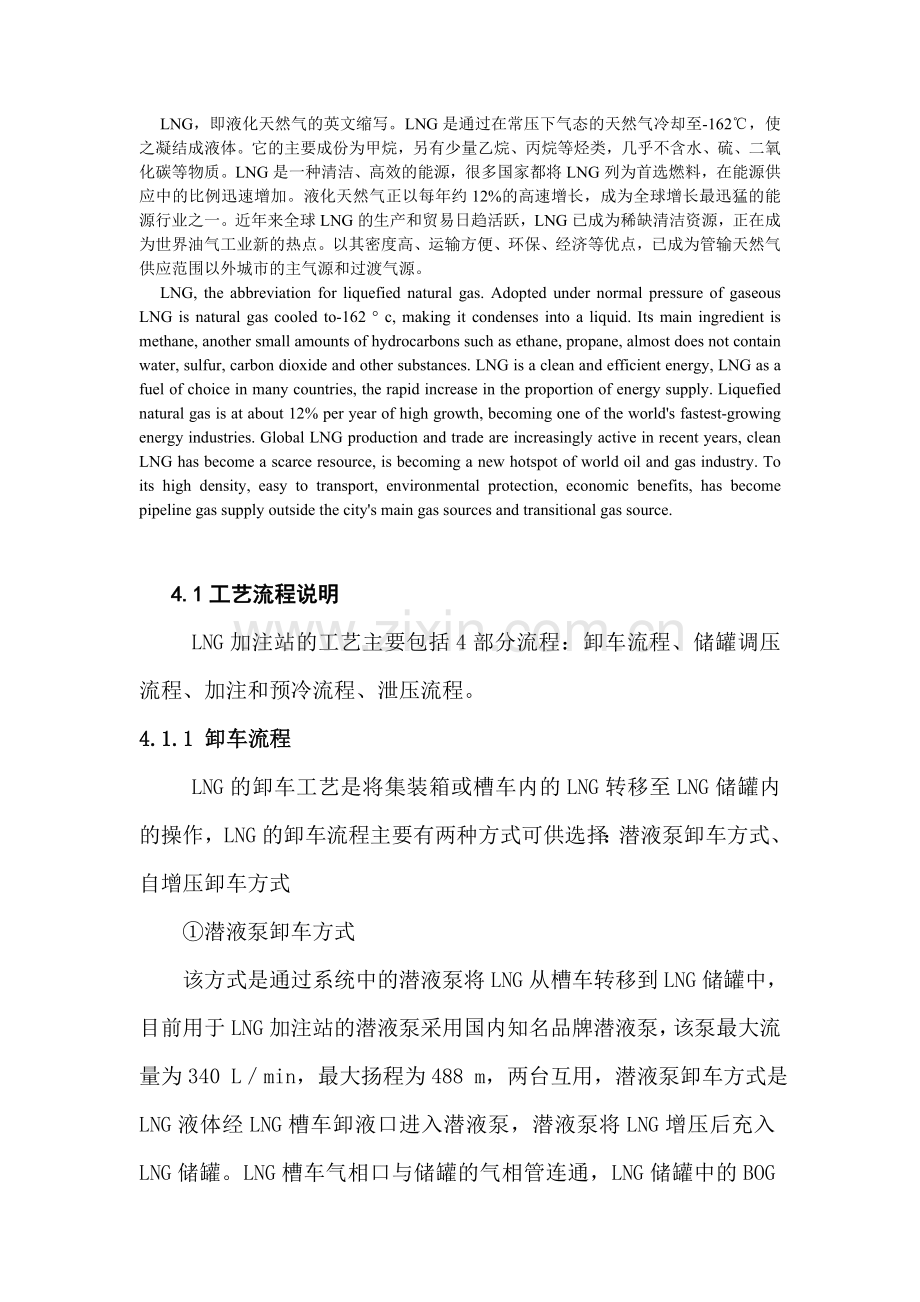

LNG，即液化天然气的英文缩写。LNG是通过在常压下气态的天然气冷却至-162℃，使之凝结成液体。它的主要成份为甲烷，另有少量乙烷、丙烷等烃类，几乎不含水、硫、二氧化碳等物质。LNG是一种清洁、高效的能源，很多国家都将LNG列为首选燃料，在能源供应中的比例迅速增加。液化天然气正以每年约12%的高速增长，成为全球增长最迅猛的能源行业之一。近年来全球LNG的生产和贸易日趋活跃，LNG已成为稀缺清洁资源，正在成为世界油气工业新的热点。以其密度高、运输方便、环保、经济等优点，已成为管输天然气供应范围以外城市的主气源和过渡气源。
LNG, the abbreviation for liquefied natural gas. Adopted under normal pressure of gaseous LNG is natural gas cooled to-162 ° c, making it condenses into a liquid. Its main ingredient is methane, another small amounts of hydrocarbons such as ethane, propane, almost does not contain water, sulfur, carbon dioxide and other substances. LNG is a clean and efficient energy, LNG as a fuel of choice in many countries, the rapid increase in the proportion of energy supply. Liquefied natural gas is at about 12% per year of high growth, becoming one of the world's fastest-growing energy industries. Global LNG production and trade are increasingly active in recent years, clean LNG has become a scarce resource, is becoming a new hotspot of world oil and gas industry. To its high density, easy to transport, environmental protection, economic benefits, has become pipeline gas supply outside the city's main gas sources and transitional gas source.

4.1工艺流程说明
LNG加注站的工艺主要包括4部分流程：卸车流程、储罐调压流程、加注和预冷流程、泄压流程。
4.1.1 卸车流程
LNG的卸车工艺是将集装箱或槽车内的LNG转移至LNG储罐内的操作，LNG的卸车流程主要有两种方式可供选择：潜液泵卸车方式、自增压卸车方式
①潜液泵卸车方式

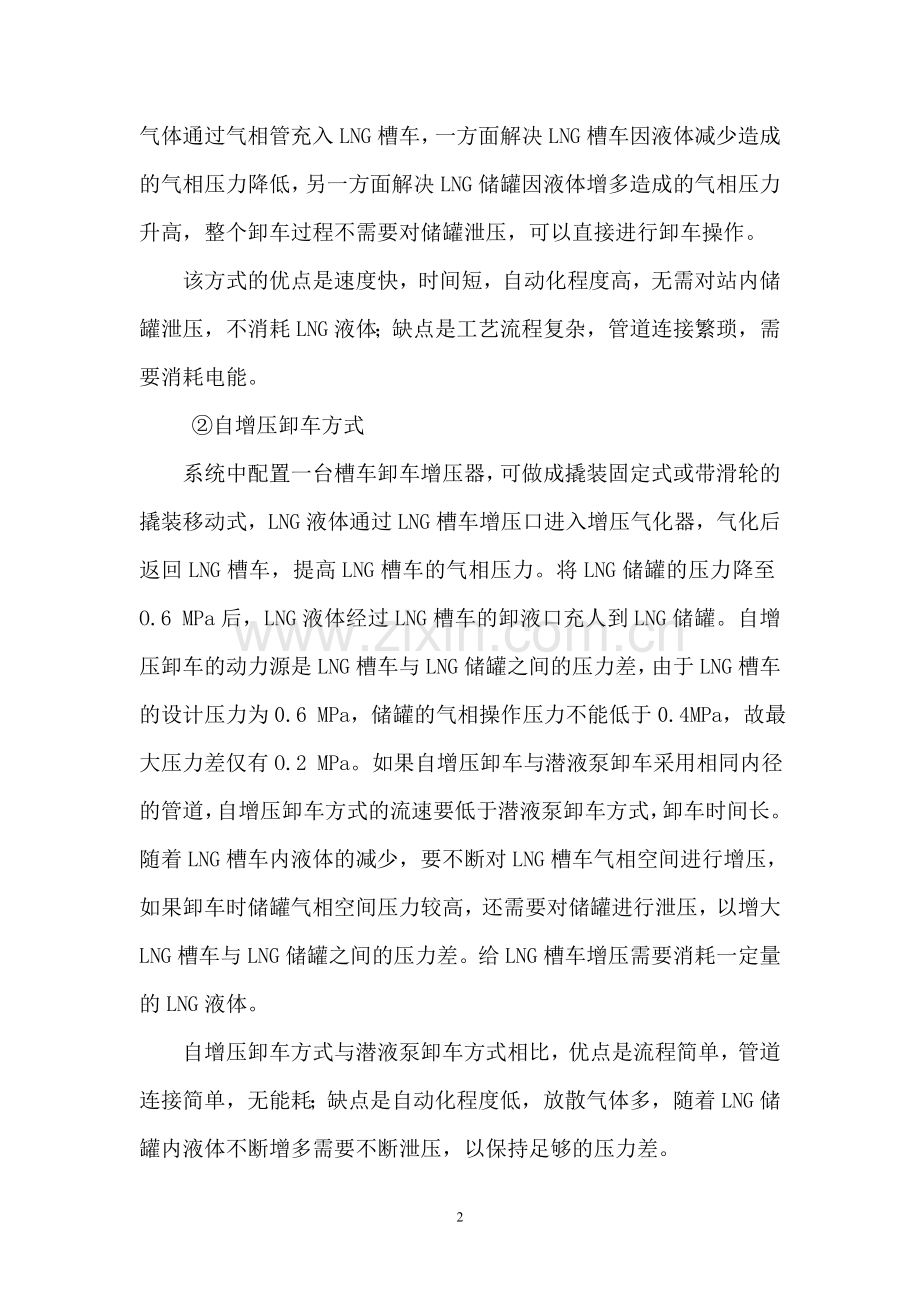

该方式是通过系统中的潜液泵将LNG从槽车转移到LNG储罐中，目前用于LNG加注站的潜液泵采用国内知名品牌潜液泵，该泵最大流量为340 L／min，最大扬程为488 m，两台互用，潜液泵卸车方式是LNG液体经LNG槽车卸液口进入潜液泵，潜液泵将LNG增压后充入LNG储罐。LNG槽车气相口与储罐的气相管连通，LNG储罐中的BOG气体通过气相管充入LNG槽车，一方面解决LNG槽车因液体减少造成的气相压力降低，另一方面解决LNG储罐因液体增多造成的气相压力升高，整个卸车过程不需要对储罐泄压，可以直接进行卸车操作。
该方式的优点是速度快，时间短，自动化程度高，无需对站内储罐泄压，不消耗LNG液体；缺点是工艺流程复杂，管道连接繁琐，需要消耗电能。
②自增压卸车方式
系统中配置一台槽车卸车增压器，可做成撬装固定式或带滑轮的撬装移动式，LNG液体通过LNG槽车增压口进入增压气化器，气化后返回LNG槽车，提高LNG槽车的气相压力。将LNG储罐的压力降至O.6 MPa后，LNG液体经过LNG槽车的卸液口充人到LNG储罐。自增压卸车的动力源是LNG槽车与LNG储罐之间的压力差，由于LNG槽车的设计压力为0.6 MPa，储罐的气相操作压力不能低于0.4MPa，故最大压力差仅有O.2 MPa。如果自增压卸车与潜液泵卸车采用相同内径的管道，自增压卸车方式的流速要低于潜液泵卸车方式，卸车时间长。随着LNG槽车内液体的减少，要不断对LNG槽车气相空间进行增压，如果卸车时储罐气相空间压力较高，还需要对储罐进行泄压，以增大LNG槽车与LNG储罐之间的压力差。给LNG槽车增压需要消耗一定量的LNG液体。
自增压卸车方式与潜液泵卸车方式相比，优点是流程简单，管道连接简单，无能耗；缺点是自动化程度低，放散气体多，随着LNG储罐内液体不断增多需要不断泄压，以保持足够的压力差。
在撬装式式的LNG加注站中两种方式可以任选其一，也可以同时采用，一般由于空间足够建议同时选择两种方式。
4.1.2储罐调压流程
由于随着LNG的使用量增大，储罐压力会逐渐降低，此时需要对储罐增压，该操作流程有潜液泵调压流程和自增压调压流程两种。
①潜液泵调压流程
LNG液体经LNG储罐的出液口进入潜液泵，由潜液泵增压以后经LNG储罐的气相管返回到LNG储罐的液相空间，为LNG储罐调压。采用潜液泵为储罐调压时，增压气化器的入口压力为潜液泵的出口压力，潜液泵的一般出口压力可达1.2 MPa，储罐压力约为0.6 MPa。所以使用潜液泵调压速度快、调压时间短、压力高，两台互用。
②自增压调压流程
LNG液体由LNG储罐的出液口直接进入增压气化器气化，气化后的气体经LNG储罐的气相管返回LNG储罐的气相空间，为LNG储罐调压。采用这种调压方式时，增压气化器的入口压力为LNG储罐未调压前的气相压力与罐内液体所产生的液柱静压力(容积为60 m3的储罐充满时约为0.02 MPa)之和，出口压力为LNG储罐的气相压力(约0.6MPa)，所以自增压调压流程调压速度慢、压力低。
在撬装集成式的LNG加注站中两种方式可以任选其一，也可以同时采用，一般由于空间足够建议同时选择两种方式。
4.1.3加注和预冷流程
在加注流程中由于潜液泵的加注速度快、压力高、充装时间短，成为LNG加注站加注流程的首选方式。
储罐中的饱和液体LNG通过泵加压后由加注枪给汽车加注，加注压力约为1.0Mpa。在给车载瓶加注前首先应给车载瓶卸压，通过回气口回收车载瓶中余气，设车载瓶到储罐气相的回流管，对车载瓶中余气进行回收。
由于低温潜液泵和质量流量计必须在冷状态下使用，必须确保设备的工作环境为低温液态LNG，加注过程中不能有气态存在，故在设备加注前必须时刻保持深冷状态，控制系统会根据温度和压力等指标随时监测，一旦温度过高会自动起泵进行预冷循环，以确保系统的正常。
4.1.4卸压流程：
1.1.1 在系统设备使用过程中，储罐和管道中的LNG液体在不断的蒸发和气化，这部分气化了的气体如不及时排出，储罐和管道压力会越来越高，当储罐压力大于设定值时，相关安全阀门打开，释放储罐中的气体，降低压力，保证储罐和管道安全。目前，该部分气体进行集中升温，安全放空处理。建议在加注站中，该部分BOG气体通过调压后送人附近市政管网系统。合同管理制度
