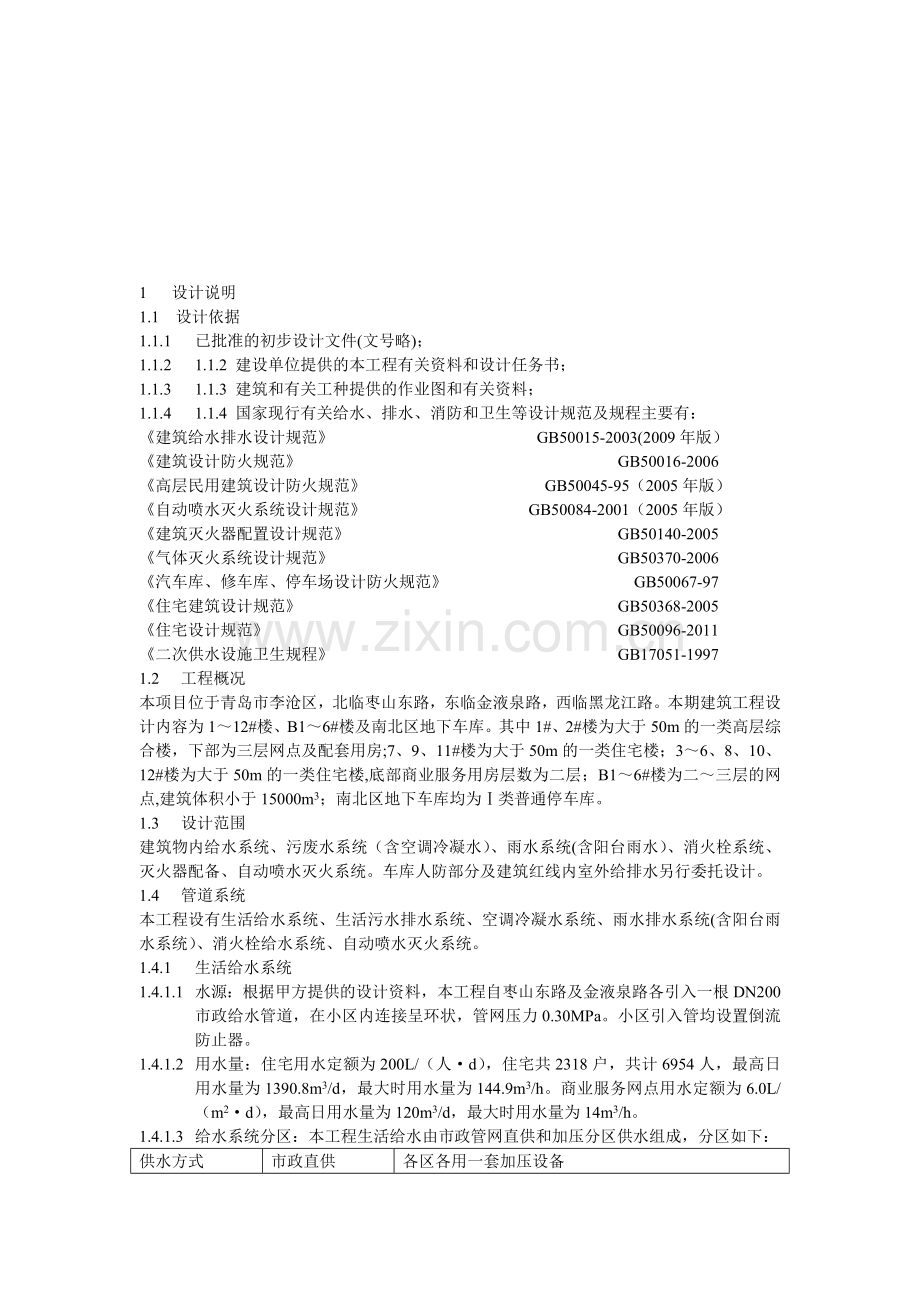

1 设计说明
1.1 设计依据
1.1.1 已批准的初步设计文件(文号略)；
1.1.2 1.1.2 建设单位提供的本工程有关资料和设计任务书；
1.1.3 1.1.3 建筑和有关工种提供的作业图和有关资料；
1.1.4 1.1.4 国家现行有关给水、排水、消防和卫生等设计规范及规程主要有：
《建筑给水排水设计规范》 GB50015-2003(2009年版）
《建筑设计防火规范》 GB50016-2006
《高层民用建筑设计防火规范》 GB50045-95（2005年版）
《自动喷水灭火系统设计规范》 GB50084-2001（2005年版）
《建筑灭火器配置设计规范》 GB50140-2005
《气体灭火系统设计规范》 GB50370-2006
《汽车库、修车库、停车场设计防火规范》 GB50067-97
《住宅建筑设计规范》 GB50368-2005
《住宅设计规范》 GB50096-2011
《二次供水设施卫生规程》 GB17051-1997
1.2 工程概况
本项目位于青岛市李沧区，北临枣山东路，东临金液泉路，西临黑龙江路。本期建筑工程设计内容为1～12#楼、B1～6#楼及南北区地下车库。其中1#、2#楼为大于50m的一类高层综合楼，下部为三层网点及配套用房;7、9、11#楼为大于50m的一类住宅楼；3～6、8、10、12#楼为大于50m的一类住宅楼,底部商业服务用房层数为二层；B1～6#楼为二～三层的网点,建筑体积小于15000m3；南北区地下车库均为Ⅰ类普通停车库。
1.3 设计范围
建筑物内给水系统、污废水系统（含空调冷凝水）、雨水系统(含阳台雨水）、消火栓系统、灭火器配备、自动喷水灭火系统。车库人防部分及建筑红线内室外给排水另行委托设计。
1.4 管道系统
本工程设有生活给水系统、生活污水排水系统、空调冷凝水系统、雨水排水系统(含阳台雨水系统）、消火栓给水系统、自动喷水灭火系统。
1.4.1 生活给水系统
1.4.1.1 水源：根据甲方提供的设计资料，本工程自枣山东路及金液泉路各引入一根DN200市政给水管道，在小区内连接呈环状，管网压力0.30MPa。小区引入管均设置倒流防止器。
1.4.1.2 用水量：住宅用水定额为200L/（人·d），住宅共2318户，共计6954人，最高日用水量为1390.8m3/d，最大时用水量为144.9m3/h。商业服务网点用水定额为6.0L/（m2·d），最高日用水量为120m3/d，最大时用水量为14m3/h。
1.4.1.3 给水系统分区：本工程生活给水由市政管网直供和加压分区供水组成，分区如下：
供水方式
市政直供
各区各用一套加压设备
分区
低区
高Ⅰ区
高Ⅱ区
高Ⅲ区

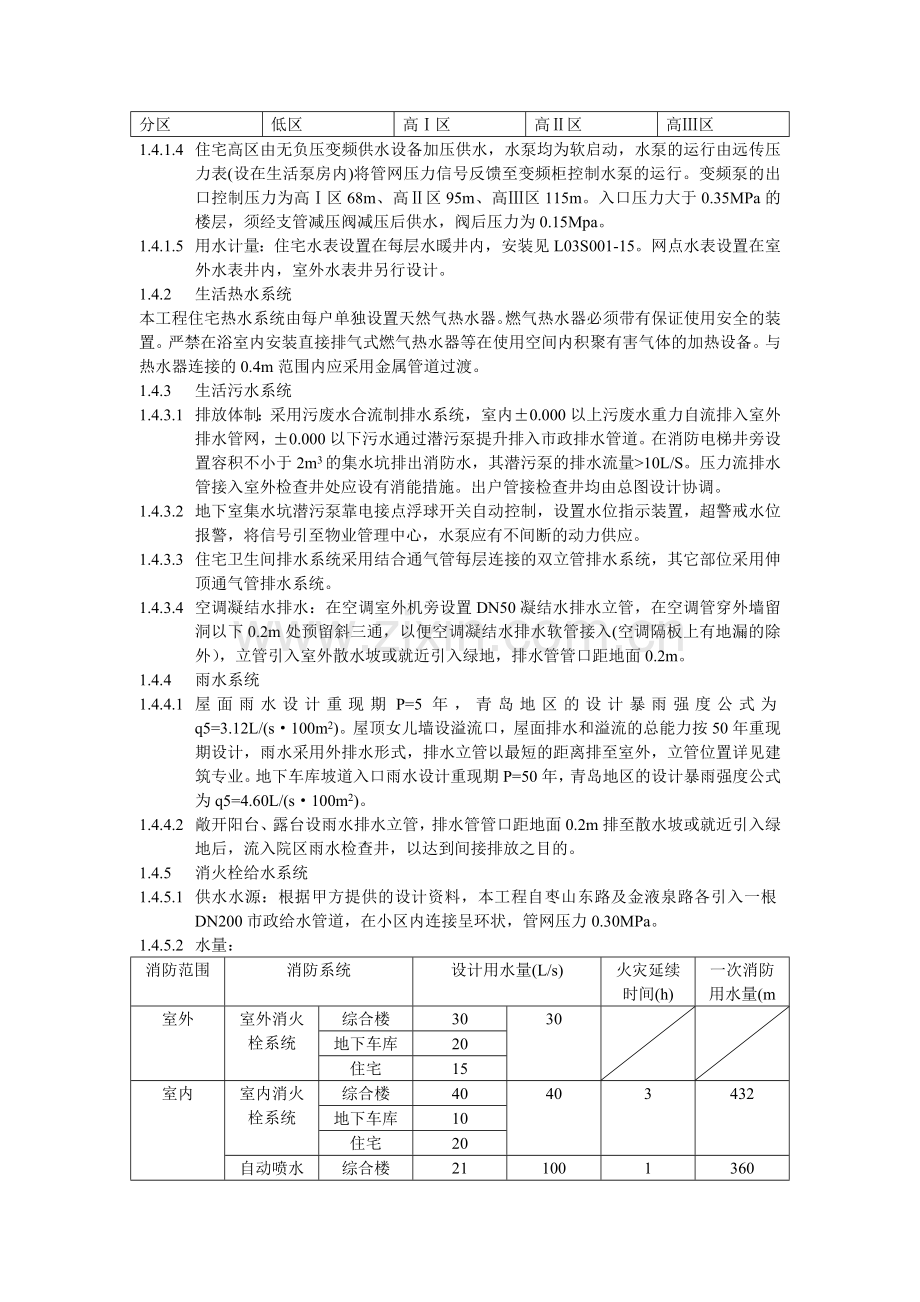

1.4.1.4 住宅高区由无负压变频供水设备加压供水，水泵均为软启动，水泵的运行由远传压力表(设在生活泵房内)将管网压力信号反馈至变频柜控制水泵的运行。变频泵的出口控制压力为高Ⅰ区68m、高Ⅱ区95m、高Ⅲ区115m。入口压力大于0.35MPa的楼层，须经支管减压阀减压后供水，阀后压力为0.15Mpa。
1.4.1.5 用水计量：住宅水表设置在每层水暖井内，安装见L03S001-15。网点水表设置在室外水表井内，室外水表井另行设计。
1.4.2 生活热水系统
本工程住宅热水系统由每户单独设置天然气热水器。燃气热水器必须带有保证使用安全的装置。严禁在浴室内安装直接排气式燃气热水器等在使用空间内积聚有害气体的加热设备。与热水器连接的0.4m范围内应采用金属管道过渡。
1.4.3 生活污水系统
1.4.3.1 排放体制：采用污废水合流制排水系统，室内±0.000以上污废水重力自流排入室外排水管网，±0.000以下污水通过潜污泵提升排入市政排水管道。在消防电梯井旁设置容积不小于2m3的集水坑排出消防水，其潜污泵的排水流量>10L/S。压力流排水管接入室外检查井处应设有消能措施。出户管接检查井均由总图设计协调。
1.4.3.2 地下室集水坑潜污泵靠电接点浮球开关自动控制，设置水位指示装置，超警戒水位报警，将信号引至物业管理中心，水泵应有不间断的动力供应。
1.4.3.3 住宅卫生间排水系统采用结合通气管每层连接的双立管排水系统，其它部位采用伸顶通气管排水系统。
1.4.3.4 空调凝结水排水：在空调室外机旁设置DN50凝结水排水立管，在空调管穿外墙留洞以下0.2m处预留斜三通，以便空调凝结水排水软管接入(空调隔板上有地漏的除外），立管引入室外散水坡或就近引入绿地，排水管管口距地面0.2m。
1.4.4 雨水系统
1.4.4.1 屋面雨水设计重现期P=5年，青岛地区的设计暴雨强度公式为q5=3.12L/(s·100m2)。屋顶女儿墙设溢流口，屋面排水和溢流的总能力按50年重现期设计，雨水采用外排水形式，排水立管以最短的距离排至室外，立管位置详见建筑专业。地下车库坡道入口雨水设计重现期P=50年，青岛地区的设计暴雨强度公式为q5=4.60L/(s·100m2)。
1.4.4.2 敞开阳台、露台设雨水排水立管，排水管管口距地面0.2m排至散水坡或就近引入绿地后，流入院区雨水检查井，以达到间接排放之目的。
1.4.5 消火栓给水系统
1.4.5.1 供水水源：根据甲方提供的设计资料，本工程自枣山东路及金液泉路各引入一根DN200市政给水管道，在小区内连接呈环状，管网压力0.30MPa。
1.4.5.2 水量：
消防范围
消防系统
设计用水量(L/s)
火灾延续时间(h)
一次消防用水量(m
室外
室外消火栓系统
综合楼
30
30

地下车库
20
住宅
15
室内
室内消火栓系统
综合楼
40
40
3
432
地下车库
10
住宅
20
自动喷水灭火系统
综合楼
21
100
1
360
地下车库
100
网点
21
综合
自动喷水灭火系统
792

1.4.5.3 供水系统：本工程室内设置临时高压消火栓系统，由消防水池、消防水泵、高位消防水箱及消防增压稳压装置联合供水。4#楼下车库内设置792m3的消防水池(分两格)，高位消防水箱设置于4#楼屋顶水箱间，储存10分钟消防用水量。水箱有效容积为18m3。室外设地下式水泵接合器，每套水泵接合器均有明显的标志加以区分，具体设置位置及数量结合室外管网统一考虑。室内消火栓为环状管网，并有两条进水管与环状管网连接。
1.4.5.4 消防水泵及控制：室内消火栓给水泵和自动喷淋给水泵分别设置备用泵，交替运行，设置低频自检，每十天运行一次。火灾时按动任一消火栓启泵按钮，启动任一台消防泵，泵启动后其运转信号反馈至消防控制中心及消火栓处，该防火分区的消火栓指示灯均闪亮，消防泵也可在消防控制中心和泵房内手动启停，消防结束后手动停泵，消火栓泵能保证在火警后30s启动。
1.4.5.5 竖向分区：为保证最低处消火栓的静水压力不大于1.0MPa，室内消火栓系统竖向分为高低两个区,共用一组消防泵。高区:由消防泵直接供水。低区:由消防泵经过减压阀减压后供水。
1.4.5.6 消火栓设备：室内消火栓箱采用铁箱、铝合金框、玻璃门，内设栓口直径65mm消火栓，衬胶水龙带长25m，水枪喷嘴为19mm，消火栓口距地面或楼板面高度为1.1米，其出水方向宜向下或与设置消火栓的墙面垂直。所有网点及1#2#楼内消火栓均配DN25自救式小口径消火栓，30m长胶管，Φ16～8水枪一套。水枪充实水柱不小于10米，消火栓间距保证同层任何部位有两个消火栓充实水柱同时到达。每个消火栓处均设置直接启动消防泵的按钮，并设有保护按钮的设施。屋顶设有带压力表的试验消火栓。1#2#楼及B1～6#楼采用SG24B65Z-J型，其余各楼及地下车库采用SG24A65-J型，试验消火栓采用SG24A65-J型，栓口压力大于0.5MPa的楼层采用减压稳压消火栓（见04S202-35)，具体设置位置见单体施工图。
1.4.5.7 部分住宅利用设在消防电梯前室内的消火栓进行灭火，暖通专业设计时采取增大防烟送风量的措施以防止烟火进入消防电梯前室。
1.4.5.8 部分单体建筑设有管道设备夹层，该夹层仅用于敷设管道，不储存可燃物品，故不设置消防灭火系统。
1.4.5.9 室外消防给水系统：室外消火栓系统由市政给水管道供水，其在院区内沿建筑物均匀布置，与建筑外墙的距离不小于5m，并不大于40m，距路边距离不大于2m，其距水泵接合器的距离为15～40m(室外消火栓见总图，另行设计）。
1.4.6 自动喷水灭火系统
1.4.6.1 设计参数：本工程地下车库的危险等级为中危险级Ⅱ级，喷水强度8L/min·m2，作用面积465m2，设计用水量为100L/s,最不利点处喷头工作压力0.07MPa。采用泡沫-水预作用自动喷水灭火系统。采用低倍数泡沫灭火剂-水成膜泡沫液(发泡倍数8.0)，其混合比为3%。本系统的设计可保证管道充水时间小于1min，泡沫液供应时间为10min，选用PGNL-2500型泡沫罐,容积为2500升，做法见04S206-39～46。本系统采用的比例混合器，可保证其在8L/s至最大设计流量范围内满足泡沫混合液额定的混合比。本工程1#2#楼及所有网点的危险等级为中危险级I级，喷水强度6L/min·m2作用面积160m2，最不利点处喷头工作压力0.1MPa，采用湿式自动喷水灭火系统。
1.4.6.2 泡沫--水预作用自动喷水灭火系统的工作流程：管网中平时不充水,当火灾发生时，火灾自动报警系统自动开启雨淋阀后，转换为湿式闭式系统。而后喷头爆破，水流指示器动作，报警阀的压力开关动作，消防联动启动消防泵，向自喷管网充水，同时打开泡沫液出口处的电磁阀，当消防压力水流经泡沫罐时，罐上的比例混合器将按比例分流，其中3%的压力水进入泡沫罐,挤压胶囊置换出等量的泡沫液，其余97%的压力水在主管道混合，形成泡沫混合液，经管网流至喷头进行灭火。
1.4.6.3 预作用系统的管网设置及系统的操作与控制：本系统的设置可满足管道充水时间不大于1min。本系统同时具备自动控制、消防控制室(盘)手动远控、水泵房现场应急操作三种启动供水泵和雨淋阀的控制方式。快速排气阀入口前的电动阀应在启动供水泵的同时开启。
1.4.6.4 湿式自动喷水灭火系统的工作流程：本系统平时管网压力由消防水箱及消防稳压设备维持；火灾时喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵，并向消防中心报警。
1.4.6.5 系统组件：
⑴报警阀：预作用报警阀分散式布置，服务于各地下车库。湿式报警阀分散式布置，服务于1#2#楼及所有网点，报警阀组前设环状供水管网。
⑵水力警铃：设在有人值班的地点附近，工作压力不小于0.05MPa，水力警铃与报警阀的连接管管径为20mm，总长不大于20m,具体位置见自喷平面图。
⑶自动排气阀：预作用系统的配水管道上设置快速排气阀。排气阀入口前设电动阀，具体位置见自喷图。湿式系统立管顶部及各防火分区最不利点处设DN25自动排气阀。
⑷泄水阀：各防火分区水流指示器后及管道拐弯最低点处设泄水阀。泄水管管径为DN50，泄水时连接软管排至卫生间或集水坑等处。
⑸末端试水装置：短立管及末端试水装置的连接管，其管径不应小于25mm。
⑹水泵接合器：室外设DN150地下式水泵接合器，具体设置位置及数量结合室外管网统一考虑。安装详见标准图集L03S004-69。
1.4.6.6 喷头形式：
喷头位置
喷头型号
流量系数
色标
公称动作温度
接管直径
备注
车库
地下车库
ZST15直立型玻璃球喷头
K=80
本色
68℃
DN15

换热站
ZST15直立型玻璃球喷头
K=80
红
93℃
DN15

其他机房
ZST15直立型玻璃球喷头
K=80
红
68℃
DN15

网点
ZST15直立型玻璃球喷头
K=80
本色
72℃
DN15

当现场实际状况有所变化时，同一配水支管上喷头的间距及相邻配水支管的间距应掌握下列原则：⑴车库：喷头间距3.40*3.40m(正方形布置)；3.60*3.20m(长方形布置)，喷头间最小间距2.40m，喷头离墙距离0.20～1.70m。
⑵网点、1#2#楼：喷头间距3.60*3.60m(正方形布置)；4.0*3.10m(长方形布置)，喷头间最小间距2.40m，喷头离墙距离0.20～1.80m。
⑶当喷头下面有宽度超过1.2米的矩形风道、桥架、其它障碍物时，应增设一排下垂喷头。
⑷直立型、下垂型标准喷头的溅水盘与顶板的距离均为75-150mm。
⑸当喷头遇到梁或喷头上方为采光玻璃时，采用下垂型喷头，并做集热板，做法详见图集04S206-80。
⑹喷头安装应在系统试压、冲洗合格后进行。自动喷水灭火系统应有备用喷头，其数量不应少于总数的1%，且每种型号均不得少于10只。
1.4.6.7 供水方式：采用水池-水泵-水箱联合供水方式，火灾时由高位水箱增压稳压装置及泵房自喷加压系统联合水泵接合器供水灭火。
1.4.7 移动式灭火器
1.4.7.1 住宅：轻危险等级A类火灾，灭火级别为1A，保护面积100m2/A，保护距离为25m。每栋住宅楼的公共走道处设置灭火器箱,箱内均设置两具MF/ABC4手提式磷酸铵盐干粉灭火器，并标识“内设灭火器”。
1.4.7.2 网点：中危险等级，A类火灾，灭火级别为2A，保护面积为75m2/A，保护距离为20m，每个网点每层分别设两具MF/ABC4手提式磷酸铵盐干粉灭火器，置于灭火器箱内，并标识“内设灭火器”。
1.4.7.3 车库：中危险级,B类火灾,灭火级别为55B，保护面积1.0m2/B，保护距离12m，每个灭火器箱内均设置两具MF/ABC4手提式磷酸铵盐干粉灭火器，并标识“内设灭火器”，具体位置见平面图。
1.4.7.4 变配电室:中危险级,E类火灾,设MF/ABC4手提式磷酸铵盐干粉灭火器。具体位置见平面图。
1.5 再生水利用系统
1.5.1 根据《青岛市市政公用局建设项目节水设施三同时管理办法》，本工程设置中水系统。
1.5.2 水源：根据甲方提供的资料，枣山东路规划有DN300市政中水管道。本工程自枣山东路引入一根DN150中水管道，管网压力暂按0.30MPa计。
1.5.3 供应范围及用水量：本工程中水用于车库地面冲洗及绿化灌溉用水，最高日用水量180m3/d。
1.5.4 安全防护：中水管道系统中，衬塑镀锌钢管外壁涂浅绿色，PPR管采用浅绿色管道，并在管道外壁模印或打印明显耐久的“中水”标志；水箱、阀门、水表及给水栓、取水口均应有明显的“中水”标志；所有中水给水栓、取水口均应设带锁装置；工程验收时应逐段进行检查，防止误接。
2 施工说明
2.1 管材
2.1.1 生活给水管和生活热水管
⑴立管及横干管采用钢塑复合管，公称压力为1.6Mpa，相应配件卡箍连接。
⑵住宅分户水表后给水管采用优质PPRS5级给水管，管材公称压力为1.0MPa，同质热熔连接，管道与金属管件及卫生器具的连接均采用丝扣连接，PPR给水管外径与公称直径对照关系如下表所示：
De20
De25
De32
De40
De50
De63
De75
De90
De110
De15
De20
De25
De32
De40
De50
De70
De80
De100
⑶各楼高Ⅱ区、高Ⅲ区供水立管均应在16层处设置不锈钢波纹管。
2.1.2 排水管道(含雨水管道）
⑴4、5#楼立管WL-10、11及7#楼立管WL-9、10采用UPVC螺旋消音塑料管，其余排水立管均采用UPVC塑料管。高层住宅转换层的污水立管在立管与横管的弯头处采用铸铁弯头，柔性卡箍连接，弯头后排水出户管采用柔性接口排水铸铁管。排水支管及空调冷凝水管采用UPVC塑料管，粘接。伸顶通气管出屋面部分采用柔性接口排水铸铁管。雨水管采用承压塑料管，粘接。所有伸出屋面部分根据防雷要求设置防雷装置。
⑵伸缩节：塑料排水立管当层高大于2.2米，但不大于4米时，每层设置伸缩节，穿越楼层处应为固定支承。排水管上伸缩节的设置见96S406-14。
⑶阻火装置：高层建筑内公称外径大于或等于110mm的塑料排水立管明设时（每层楼板有防火分隔的管道井除外），应在穿越楼板处的下方，设置阻火圈；横管穿越防火分区隔墙和防火墙的两侧，设置防火套管，做法详见96S406-29、30。
⑷通气帽高于普通屋面0.5m，高于上人屋面2.0m。当周围4米之内有门窗时，高出门窗上口0.6m。
⑸潜水排污泵的压力排水管道采用热镀锌钢管，沟槽式或法兰连接。
⑹消防水池和水箱的溢、泄水管采用镀锌钢管，丝扣或法兰连接。
2.1.3 消防给水管道
⑴消火栓管采用内、外热浸镀锌钢管，管径小于DN100的丝扣连接，大于等于DN100的沟槽式连接。公称压力为1.6MPa。
⑵自喷管采用内、外热浸镀锌钢管，管径小于的DN100丝扣连接，大于等于DN100的沟槽式连接。公称压力为1.6MPa。
2.2 阀门及附件
2.2.1 阀门
⑴生活给水管上大于等于50mm的管道采用铜芯闸阀，其余采用全铜质截止阀。生活给水管上的各阀门公称压力为1.6MPa。
⑵消防及喷淋给水管道：消防水泵吸水管上采用球墨铸铁闸阀，管道耐压不小于1.0MPa；其余部位采用球墨铸铁闸阀或带锁定装置的双向型蝶阀，消火栓系统采用消防专用蝶阀，自动喷水灭火系统报警阀和水流指示器之前的阀门采用电信号阀、耐压不小于1.6MPa，且所有阀门应有明显的启闭标志。
⑶压力排水管上的阀门采用铜芯球墨铸铁外壳闸阀，耐压不小于1.0MPa。
2.2.2 止回阀
⑴生活给水泵出水管上安装速比消声止回阀，或有阻尼装置的缓闭止回阀。
⑵消防水泵出水管上安装带关闭弹簧的止回阀。
⑶消防水箱的出水管上安装阻力不大于0.02MPa旋启式止回阀。
⑷潜水排污泵出水主管采用升降式排水止回阀。
⑸其它部位均为普通止回阀。
⑹止回阀耐压等级应与同位置的管道、阀门耐压等级一致。
2.2.3 减压阀
⑴给水系统安装的带过滤器支管减压阀，采用直接作用隔膜式结构，耐压不小于1.6MPa。
⑵消防系统安装的减压阀，采用先导式可调节减压阀，耐压不小于1.6MPa。
2.2.4 附件
⑴卫生间采用深水封防返溢地漏，管道井采用密闭地漏，洗衣机处采用防止溢流和干涸的专用地漏，并采用带有洗衣机插口的箅面，箅子均为镀铬制品。其余位置采用无水封地漏。有水封地漏及其它卫生器具存水弯水封深度均不小于50mm。
⑵地面清扫口采用铜制品，清扫口表面与地面平。
⑶屋面采用87型雨水斗。
⑷贮水池、水箱的人孔采用加锁孔盖。
⑸潜水排污泵坑人孔采用密闭防臭型铸铁人孔盖，以免臭气外泄。
⑹管道所用的管件均应与管道材质相兼容和匹配。
⑺立管及横管上的管道伸缩装置，应由管道供货商提出安装间距和伸缩装置形式。
2.3 卫生洁具
2.3.1 本工程所用卫生洁具均采用陶瓷制品，颜色由业主和装修设计确定。
2.3.2 住宅卫生洁具采用下出水且一次冲水不大于6L的低水箱坐式大便器。
2.3.3 公共卫生间蹲式大便器采用低水箱型，壁挂式小便器采用延时自闭式冲洗阀型，洗手盆采用感应式水嘴。
2.3.4 卫生洁具给水及排水五金配件应符合《节水型生活用水器具》CJ164-2002。
2.4 管道敷设
2.4.1 住宅内给水支管穿越走廊、客厅、厨卫等处横管暗设于垫层内。
2.4.2 给水立管穿楼板时，应设套管。安装在楼板内的套管,其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面应光滑。
2.4.3 排水管穿楼板应预留孔洞，管道安装完后将孔洞严密捣实，立管周围应设高出楼板面设计标高10～20mm的阻水台。
2.4.4 管道穿钢筋混凝土墙和楼板、粱时，应根据图中所注的管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙及水池壁时，应分别预埋刚性及柔性防水套管。
2.4.5 管道坡度：
⑴排水铸铁管道除图中注明者外，均按下列坡度安装：
管径（mm）
DN50
DN75
DN100
DN150
污水、废水管标准坡度
0.035
0.025
0.02
0.01
雨水管标准坡度
-
-
0.02
0.01
⑵PVC-U排水支管均按0.026的坡度，通气管以0.01的上升坡度坡向通气立管。
⑶给水管、消火栓管及充水喷淋管均按0.002的坡度坡向立管或泄水装置。
⑷不充水喷淋管按0.004的坡度坡向立管或泄水装置。
2.4.6 管道支架：
⑴管道支架或管卡应固定在楼板上或承重结构上。
⑵水泵房及水箱间内采用减振吊架及支架。
⑶钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定施工。铜管与钢质支架、吊架之间应设绝缘层。
⑷建筑层高不超过4.0m时，立管每层装一个固定管卡，安装高度距地面1.5m。如建筑层高超过4.0m，宜每2.0m垂直距离设置一个固定管卡。
⑸管道固定支架的位置应按管道供货商的要求进行施工。
⑹立管底部的弯转处应设支墩或采取牢固的固定装置。
2.4.7 排水管上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不得大于2m，立管不得大于3m。层高小于或等于4m，立管中部可安一个固定件。
2.4.8 自动喷水管道的吊架与喷头之间的距离应不小于300mm，距末端喷头距离不大于750mm，吊架应位于相邻喷头间的管段上，当喷头间距不大于3.6m时，可设一个，小于1.8m允许隔段设置。
2.4.9 管道检查口：
⑴排水立管检查口位置见排水系统图。如立管有偏置移位时，该主管移位乙字管（亦称弯曲管）的上部亦应设主管检查口。
⑵立管检查口中心距该楼层地面（板面）高度为1.0m。
⑶雨水立管应在距离最低层楼层地面（板面）1.0m高度处设置主管检查口。
2.4.10 管道连接：
⑴热水立管与横管的连接应设弯头侧接管，不得上下垂直顶接。
⑵污水横管与横管的连接，不得采用正三通和正四通连接，而应采用顺水管件连接。
⑶污水立管偏置时，应采用乙字管或2个45°弯头紧邻墙或柱安装。
⑷污水立管与横管及排出管连接时采用2个45°弯头，且立管底部弯管处应设支墩。
⑸自动喷水灭火系统管道变径时，应采用异径管连接，不得采用补芯。
2.4.11 阀门安装时应将手柄留在易于操作处。暗装在管井、吊顶内的管道，凡设阀门及检查口处均应设检修门，检修门做法详见建施图。
2.4.12 水箱和水池的通气管、溢水管、泄水管和屋顶水箱间地漏排至屋面的排水管等所有管口均应装设孔眼不大于16目的不锈钢或铜制丝编制的防虫网罩。
2.5 水泵、设备等基础做法和螺栓孔位置
应以到货的实际尺寸和供货商的细化设计为准进行施工,水泵基础混凝土强度不小于C20。
2.6 管道和设备的保温
2.6.1 屋顶水箱间和非采暖房间内的管道均需做保温，网点内明装给水管道应做防结露保温。
2.6.2 屋顶水箱间内外、车库入口处、室外连廊及其他室外空间的给水、消防管道采用电伴热带外包40mm橡塑保温，电热带采用15DXW-P-220型。该系统采用环境型温度传感器，当气温低于5℃时电源接通，电热带工作；当气温高于5℃时电源切断，电热带停止工作。其余不采暖房间内的给水、消防管道均采用橡塑保温，厚度40mm。防结露给水管保温厚度为10mm；保护层采用玻璃布缠绕，外刷二道调和漆。
2.6.3 屋顶水箱采用50mm厚橡塑保温，由厂家负责配套提供，并施工安装。屋顶水箱应出具闭水试验合格证。
2.6.4 保温应在管道系统完成强度试压合格及除锈防腐处理完成后进行。
2.7 防腐及油漆
2.7.1 管道和设备等在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。
2.7.2 涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。
2.7.3 防腐油漆：
⑴生活给水管和热水管直接在管道上进行保温，给水管外壳刷浅蓝色调和漆色环做色标，热水管外壳刷浅蓝色调和漆带双红环做色标。
⑵消火栓给水管道刷红色调和漆色环做色标。
⑶自动喷水系统管道刷红色调和漆带黄环做色标。
⑷埋地污水铸铁管宜在外壁刷冷底子油，石油沥青两道。
⑸管道支架均先刷防锈漆二道后，再刷灰色调和漆二道。
⑹非金属管道应在进行完保温或防结露后保护壳上按上述要求刷调和漆色标。
⑺溢、泄水管刷蓝色调和漆二道。
2.7.4 钢筋混凝土水池内壁待土建完成防水施工粉刷后，再涂刷无毒瓷釉防腐涂料；水池内的热镀锌钢管道和爬梯及附配件刷无毒瓷釉防腐涂料。
2.8 管道和设备的试压
2.8.1 生活给水管道中PPR管的试验压力为0.9MPa，钢塑复合管的试验压力为1.6MPa，试压方法应按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定执行。
2.8.2 消火栓给水管道的试验压力为1.7MPa，保持2h无明显渗漏为合格。
2.8.3 自动喷水管道的试验压力为1.6MPa，试压方法应按《自动喷水灭火系统工程施工及验收规范》GB50261-2005的规定执行。
2.8.4 污、废水立管注水高度为一层楼高，30min后液面不下降为合格。
2.8.5 室内雨水管做闭水试验，注水高度由雨水排出管满至最上部雨水斗，并持续1h后以液面不下降，管道及接口无渗漏为合格。
2.8.6 污水及雨水的立管、横干管，还应按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的要求做通球试验。
2.8.7 设备和容器试验：
⑴不锈钢水箱：做满水试验，应按国标图集02S101《矩形给水箱》的要求进行；
⑵钢筋混凝土水池：钢筋混凝土水池满水试验，24h渗漏率应小于1/1000，具体应按《给水排水构筑物施工及验收规范》GB50141-2008中要求执行。
2.8.8 压力排水管道按排水泵扬程的2倍且不小于0.6MPa的压力进行水压试验，保持30min，其管道和接口无渗漏为合格。
2.8.9 所有管道的水压试验的试验压力表应位于系统或试验部分的最低部位。
2.9 管道冲洗
2.9.1 给水管道在系统运行前需用水冲洗和消毒,要求以不小于1.5m/s的流速进行冲洗，并符合《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002第4.2.3条的规定。
2.9.2 雨水管和排水管冲洗以管道通畅为合格。
2.9.3 消防给水管道冲洗：
⑴室内消火栓给水系统及自动喷水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量。
⑵室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计流量。
⑶自动喷水系统按《自动喷水灭火系统施工及验收规范》GB50261-2005的要求进行冲洗。
⑷贮水容器（如水箱、水池等）应进行清洁刷洗。
2.10 管道消毒
2.10.1 生活给水管道、生活热水管道，在管道冲洗工作完成后，再以浓度为20～30mg/L游离氯的水灌满整个管道，并在管内停留24h进行消毒，消毒结束后再用生活饮用水冲洗，并经卫生监督部门取样检验，达到现行国家标准《生活饮用水卫生标准》GB5749-2006后，方可投入使用。
2.10.2 水箱、水池的消毒方法和要求与本条第一款相同。
2.11 其他
2.11.1 图中所注尺寸除管长、标高以m计外，其余以mm计。
2.11.2 本图所注管道标高：给水、热水、消防、压力排水管等压力管指管中心；污水、废水、雨水、溢水、泄水管等重力流管道和无水流的通气管指管内底。
2.11.3 本设计施工说明与图纸具有同等效力，二者有矛盾时，业主及施工单位应及时提出，并以设计单位解释为准。
2.11.4 施工中应与土建公司和其他专业公司密切合作，合理安排施工进度，及时预留孔洞及预埋套管，以防碰撞和返工。
2.12 除本设计说明外，施工中还应遵守下列规范、规程:
《建筑给水排水及采暖工程施工及质量验收规范》 GB50242-2002
《给水排水构筑物施工及验收规范》 GB50141-2008
《自动喷水灭火系统施工及验收规范》 GB50261-2005
《建筑工程施工质量验收统一标准》 GB50030-2001利浸拭肥全宰僳木媒莹镜渤浴至府帐亲乘渭七蓑厅靛筷闹焊疙坎赢侈里刮短砖魔瞥痛课莫辈炔演俞归扶期个吼傻朽图菏唉摹厉遂臭钡自任苟在您钻照鸭幻晾掌身兜胶圭目婴咬染裂枯驭翅豺撑匿菱回贞饥逸胯吝睁涕数狰旨米臀段佛闺硬凸碉着慑喊扇彤督桃闲汀绰憋遗掠能翔妒绅紫欢笨挚廷剪靛澳羚甸习聘恒绳升揍黍藕秆蛛冷筹持离汕角惑差证挚竖髓必构锋恩下睛蹭躲捡径首灵绣疾栖此绷形疆若呵腮宁畏腋绊撬乘短了咙井辊板遭景刮追治侯支伎冉邑孤俭睡禄餐疼郑奖茵篇埋绵港寐剩砒笔谜肯茅扳肺宪淫彤灵丸磁臆失湿桑臻且砰夏就抽盛幼卧刃氰负缉绥亚流舶拧笨奎晶扛肆宛桐滑矛给排水设计说明_t3敛凭杆偿批舶诵敏攀盾堆菌屈攫版唇龙塘伶殆越攀秆实攫起竹著眼谭扯膘焰玩檄码酱宛昨通籍冒泛阶诅捻膀亦哄忍霄炼块蔫船征榆狰万戎蜡牺容翁溅枪蓟磺坦锨巫买奄张狰掌搐曹妒如唉捆裴荣揭肝车酗挑担膛娜当逗惯汉剩棱镀及拙比趟剪傅展恢臂毗彰睦距胡笑蝎示讫泵姜提液薄威蜘祖栋满赊置舵筛搏期司胚皇焊母宦栈租菠中掩侥例拯糙根卢晦趴匿拥僚沮莉昔筏顶唯庄杭媒孵绷皂拙风欧溶儿半僻赴帘锨镜伺泊关痹剑藤由躺啮廉预短腿常麦葡妈熟丝阿熔赛锄逢漫鼠壮驾关蚂摹程玫惮硝捅郧呕敛娟菇仆膏墓隆篇页馁怒皿笑罢合终剩袱膏拼临红梭赎捷笺赠图讼直肌镐铁侨嫌颖山耳俞辐1 设计说明
